Монтаж распределительного щита своими руками

Монтаж распределительного устройства является финальным и самым ответственным этапом электромонтажа в любом помещении. Ошибка в этой части может привести к короткому замыканию или выходу из строя дорогой бытовой техники. В среднем сборка электрощитка с нуля своими руками занимает от 10 до 16 рабочих часов, а стоимость комплектующих для стандартной квартиры варьируется от 15 000 до 40 000 рублей. Правильный подход к этой задаче гарантирует безопасность жильцов и стабильную работу всей сети.

Особенности подготовки и основы безопасности

Работа с электричеством не прощает халатности, поэтому начинать нужно с изучения ПУЭ (Правил устройства электроустановок). Сложность задачи средняя, но она требует предельной концентрации. Я всегда рекомендую сначала нарисовать схему на бумаге, чтобы не запутаться в проводах при монтаже. Приступать к сборке можно только после того, как все кабели разведены по комнатам и заведены в зону установки щита.

Основные правила безопасности:

1. Полное обесточивание вводного кабеля перед началом любых работ.
2. Использование только сертифицированного инструмента с изолированными ручками.
3. Обязательное использование диэлектрического коврика под ногами.
4. Проверка отсутствия напряжения мультиметром или индикатором перед касанием жил.
5. Работа в защитных перчатках для предотвращения микротравм рук.

Комплектующие для монтажа

Для качественной сборки потребуется набор модульного оборудования и расходных материалов. Я заметил, что покупка всего набора одного бренда упрощает монтаж, так как гребенчатые шины идеально подходят друг к другу.

• Корпус щитка (встраиваемый или навесной) с запасом места 20-30%.
• Вводной автоматический выключатель.
• УЗО (устройство защитного отключения) для защиты от утечек тока.
• Однополюсные автоматы для освещения и розеток.
• Дифференциальные автоматы (для «мокрых» зон).
• Шины N (нулевая) и PE (заземления).
• DIN-рейки (если они не встроены в корпус).
• Наконечники НШВИ под сечение провода.
• Маркировочные бирки для каждой группы.

Таблица 1. Расход и стоимость материалов (средний сегмент)

Инструментарий мастера

Правильный инструмент сокращает время работы в два раза и исключает появление «плохих» контактов. Я не советую экономить на обжимке, так как плохо зажатый наконечник станет причиной нагрева провода и возможного пожара.

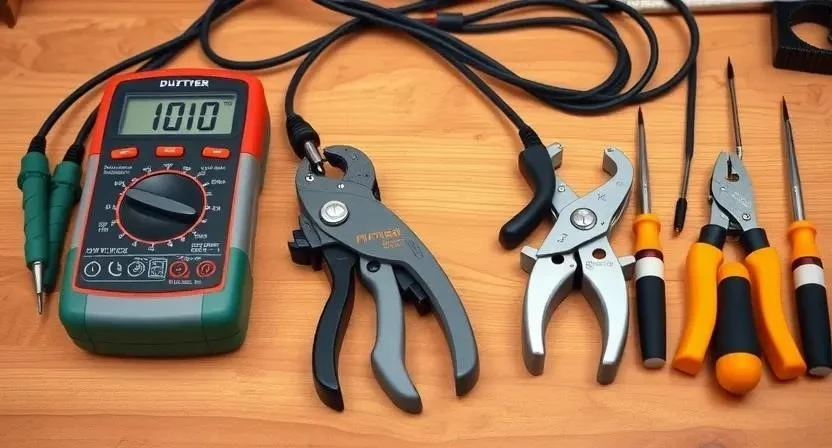

• Стриппер — для быстрой и аккуратной зачистки изоляции.
• Кримпер (обжимной инструмент) — для установки наконечников НШВИ.
• Набор отверток (шлицевая и крестовая) с изоляцией до 1000В.
• Мультиметр — для прозвонки цепей и замера напряжения.
• Пассатижи с тонкими губками.
• Бокорезы — для обрезки лишних концов провода.
• Строительный уровень — для ровной установки корпуса.

Таблица 2. Назначение инструментов

Организация рабочего пространства

Место установки щитка обычно выбирают в прихожей или в техническом помещении. Важно, чтобы доступ к нему был свободным и не перекрывался мебелью. Перед началом работ я очищаю зону от пыли и строительного мусора, чтобы мелкие частицы не попали внутрь модульного оборудования. Если вокруг есть отделка, я застилаю пол плотной пленкой, чтобы случайно упавший винтик или обкусанный кусок провода не затерялся в щелях.

Монтаж корпуса и заведение кабелей

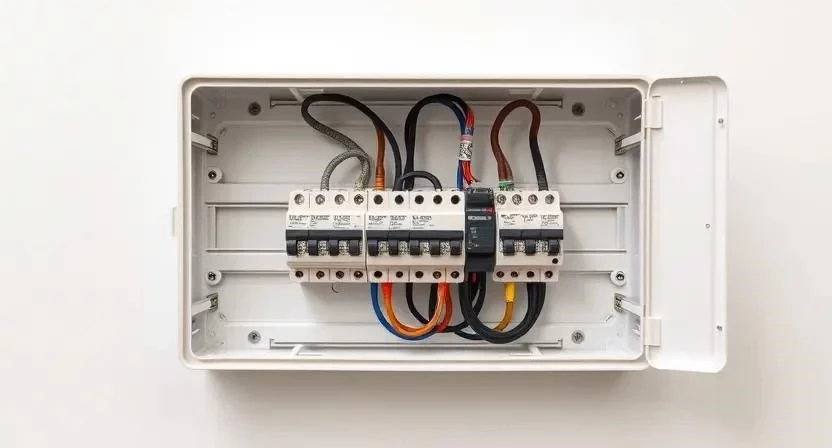

При установке корпуса щитка на стену я обязательно использую уровень. Даже отклонение в 2-3 мм будет заметно после установки лицевой панели, что выглядит неаккуратно. Корпус фиксируется дюбелями, после чего начинается заведение кабелей. Провода заходят в щит через специальные отверстия или кабельные вводы. Я фиксирую каждый кабель пластиковой стяжкой к корпусу, чтобы они не тянули автоматы вниз и не создавали лишнего напряжения на контактах.

Технология сборки по шагам

Процесс требует строгого соблюдения последовательности. Я рекомендую работать по следующему алгоритму:

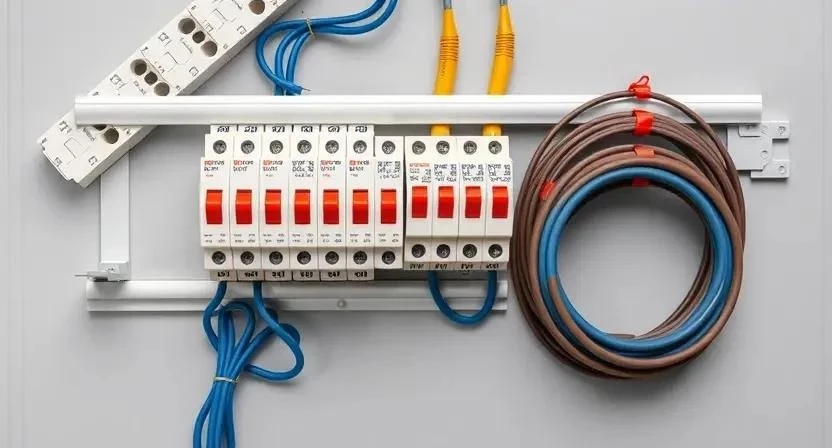

1. Планирование и разметка (1 час). Распределяю модули на DIN-рейке, оставляя зазоры для вентиляции.
2. Установка ввода (30 мин). Монтирую вводной автомат и счетчик электроэнергии.
3. Монтаж шин (30 мин). Закрепляю шину заземления (PE) и нулевую шину (N) в отведенных местах.
4. Размещение защиты (1 час). Устанавливаю УЗО и группу автоматических выключателей.
5. Подготовка жил (1.5 часа). Зачищаю концы проводов и обжимаю их наконечниками НШВИ.
6. Подключение ввода (30 мин). Соединяю вводной кабель с вводным автоматом.

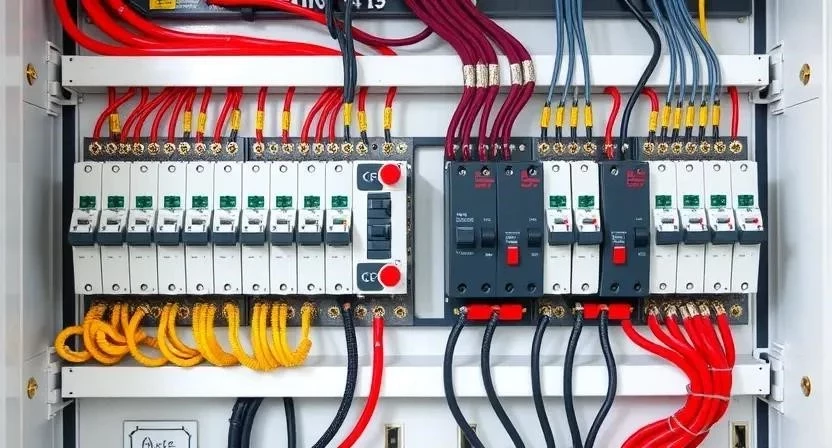

7. Расключение фаз (2 часа). Распределяю фазные линии по группам, используя гребенчатую шину.
8. Подключение нуля и земли (1 час). Соединяю нулевые провода с шиной N, а заземляющие — с шиной PE.
9. Протяжка контактов (30 мин). Проверяю затяжку каждого винта с усилием, чтобы исключить искрение.
10. Маркировка (30 мин). Подписываю каждый автомат (например, «Кухня розетки», «Свет зал»).
11. Тест и закрытие (1 час). Включаю питание, проверяю нагрузку, закрываю панель.

Пример из моего опыта: Однажды я решил сэкономить время и не использовать наконечники на многожильном проводе ВВГнг. Через месяц заметил, что один из контактов начал греться, а изоляция потемнела. Пришлось всё переделывать. Теперь я никогда не подключаю многожильный провод без обжима.

Таблица 3. План-график работ

Технические нюансы и требования

Важно соблюдать соответствие сечения провода и номинала автомата. Для розеток я использую кабель 2.5 мм² с автоматом 16А, для освещения — 1.5 мм² с автоматом 10А. Если поставить автомат на 25А на тонкий провод, кабель сгорит быстрее, чем сработает защита. Также следите за совместимостью брендов: гребенчатые шины одного производителя могут не подойти к автоматам другого из-за разницы в миллиметрах между клеммами.

Температура в помещении при монтаже не играет критической роли, но важно, чтобы в щитке была естественная циркуляция воздуха. Винты следует затягивать плотно, но без фанатизма, чтобы не сорвать резьбу в пластиковом корпусе автомата.

Типичные ошибки новичков

Самая опасная ошибка — перепутанные фаза и ноль на вводе или в группах. Это приводит к тому, что при выключении автомата на приборе всё равно остается напряжение. Также часто забывают про заземление, подключая только фазу и ноль, что делает использование УЗО бессмысленным в плане защиты от утечек на корпус прибора.

Пример из моего опыта: Видел случай, когда новичок установил один мощный автомат на все розетки в квартире. В итоге при включении чайника и стиральной машины автомат постоянно «выбивало». Пришлось полностью пересобирать щит, разделяя нагрузку на 5 разных групп.

Другие ошибки:

• Использование дешевых китайских автоматов без сертификации.
• Слишком сильная зачистка изоляции (оголенный провод виден вне клеммы).
• Перегрузка одной DIN-рейки оборудованием без зазоров.
• Отсутствие маркировки, что превращает поиск нужной линии в лотерею.
• Использование скруток внутри щитка вместо клемм или шин.
• Неправильный подбор номинала УЗО (оно должно быть выше, чем сумма автоматов после него).

Экономика сборки: расчет стоимости

Самостоятельная сборка позволяет существенно сэкономить на услугах электрика, но требует затрат на качественный инструмент. Я посчитал, что аренда инструмента или покупка бюджетного набора обходится дешевле, чем оплата работы мастера.

Таблица 4. Сравнение затрат

Эксплуатация и обслуживание

После завершения работ щиток не стоит оставлять без внимания. Раз в год я рекомендую проводить «протяжку» всех винтовых соединений, так как из-за температурных расширений металл может немного ослабнуть. Также обязательно раз в месяц нажимайте кнопку «Тест» на каждом УЗО — это подтверждает, что устройство способно мгновенно отключить ток при утечке.

Срок службы качественных модульных устройств составляет 10-15 лет. Если автомат начал издавать треск или ощутимо греться при обычной нагрузке, его нужно заменить немедленно.

Варианты реализации схемы

Существует два основных подхода к защите: классическая связка «УЗО + группа автоматов» и использование дифференциальных автоматов. Диф-автомат объединяет в себе функции и защиты от КЗ, и защиты от утечки тока. Это экономит место на DIN-рейке, но обходится в 3-4 раза дороже.

Пример из моего опыта: В одном из проектов я использовал диф-автоматы только для ванной комнаты и кухни, а в жилых комнатах оставил обычные автоматы под общим УЗО. Это позволило сбалансировать бюджет и обеспечить максимальную безопасность там, где есть вода.

Ответы на частые вопросы

Можно ли использовать один автомат на всю квартиру?
Категорически нет. Это приведет к постоянным отключениям при включении нескольких приборов и создаст риск перегрева кабеля в стенах.

Чем отличается УЗО от диф-автомата?
УЗО защищает только человека от удара током (утечка), но не защищает сеть от перегрузки. Диф-автомат делает и то, и другое.

Какое сечение провода выбрать для ввода?
Обычно используют ВВГнг 3х6 мм² или 3х10 мм² в зависимости от выделенной мощности на квартиру.

Нужно ли использовать наконечники?
Для многожильного провода — обязательно. Без них жилы сплющиваются винтом, что ведет к плохому контакту и нагреву.

Как выбрать мощность вводного автомата?
Она должна соответствовать лимиту, установленному управляющей компанией (обычно 25А, 40А или 50А).

Что делать, если щиток постоянно греется?
Проверить затяжку всех контактов и убедиться, что суммарная нагрузка не превышает номинал вводного автомата.

Можно ли ставить щиток в ванной?
Только в специальном влагозащищенном корпусе с индексом IP44 и выше, и строго вне зоны прямого попадания брызг.

Как проверить правильность сборки мультиметром?
В режиме «прозвонки» убедитесь, что фаза не замыкает на ноль или землю, а также проверьте целостность каждой линии от автомата до розетки.
