Монтаж розеток и выключателей в квартире

Монтаж электрики в квартире требует предельной точности и строгого соблюдения правил безопасности. Обычно установка одной точки занимает от 1 до 2 часов времени. Стоимость вызова профессионального электрика начинается от 500 рублей за одну розетку, поэтому многие решают разобраться, как подключить розетку и выключатель самостоятельно. Правильный подход к этому делу исключает риск короткого замыкания и обеспечивает долговечную работу сети.

Основы электромонтажных работ

Сложность задачи зависит от состояния существующей проводки и вашего опыта. Для начала достаточно базовых навыков работы с ручным инструментом и понимания принципов распределения тока. Все работы должны выполняться в строгом соответствии с ПУЭ (Правилами устройства электроустановок). Я рекомендую вызвать профессионала, если в доме установлена старая алюминиевая проводка или требуется полная замена электрощитка. В остальных случаях, при наличии медного кабеля, справиться можно своими силами.

Комплект необходимых материалов

Для качественного монтажа понадобится стандартный набор комплектующих. Основным материалом служит медный кабель ВВГнг, который не поддерживает горение. На одну точку обычно уходит около 1.5–3 метров провода, в зависимости от удаленности распределительной коробки. Покупать всё лучше в крупных строительных гипермаркетах, чтобы быть уверенным в сертификации товара.

• Кабель ВВГнг 3х2.5 — для розеточных групп.
• Кабель ВВГнг 3х1.5 — для линий освещения.
• Подрозетники (монтажные коробки) из пластика.
• Механизмы розеток с заземляющим контактом.
• Выключатели (одноклавишные или двухклавишные).
• Клеммники WAGO для надежного соединения.
• Изолента ПВХ для дополнительной защиты.
• Шпаклевка или гипс для фиксации коробок.

Инструментарий для работы

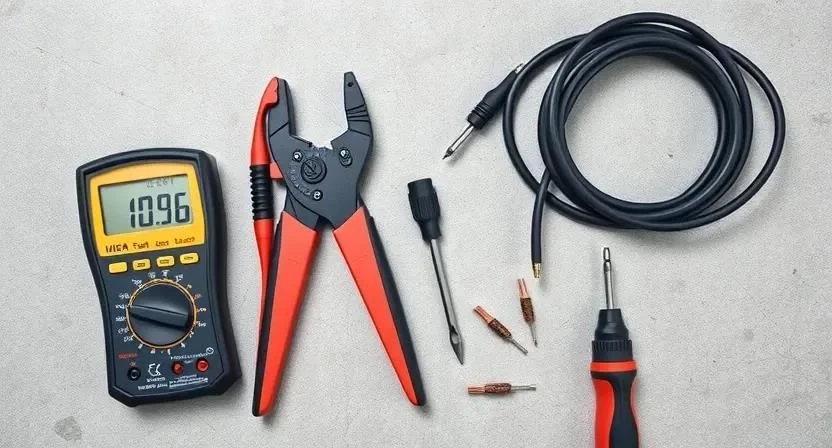

Без правильного инструмента работа превратится в мучение. Индикаторная отвертка жизненно необходима для проверки фазы. Стриппер позволяет быстро снять изоляцию, не повреждая медную жилу. Мультиметр пригодится для проверки целостности цепи и замера напряжения.

Организация рабочего пространства

Безопасность стоит на первом месте. Первым делом я полностью отключаю питание на автоматическом выключателе в электрощите. После этого обязательно проверяю отсутствие напряжения с помощью индикаторной отвертки в каждом проводе. Мебель отодвигаю от стен, а пол застилаю плотной пленкой, чтобы строительная пыль не осела на поверхности. Работа с электрикой не терпит спешки и неосторожности.

Подготовка стен под электрику

Сначала наношу разметку карандашом, учитывая высоту мебели и удобство доступа. Затем приступаю к штроблению — прорезаю каналы в стене под кабель. В местах установки розеток высверливаю отверстия под подрозетники. Коробки фиксирую на гипсовую смесь или алебастр, проверяя их положение строительным уровнем.

Однажды я забыл прогрунтовать штробу перед заделкой подрозетника, и штукатурка начала осыпаться прямо в коробку. Теперь всегда прохожусь грунтовкой в два слоя, чтобы поверхность была прочной и не пылила. После высыхания смеси лишний слой раствора срезаю шпателем вровень со стеной.

Процесс подключения: пошаговый алгоритм

1. Подготовка кабеля (10 мин). Вывожу концы провода из подрозетника, оставляя запас около 10-12 см для удобства монтажа.
2. Зачистка изоляции (5 мин). Снимаю внешнюю оболочку кабеля и зачищаю концы жил на 8-10 мм с помощью стриппера.

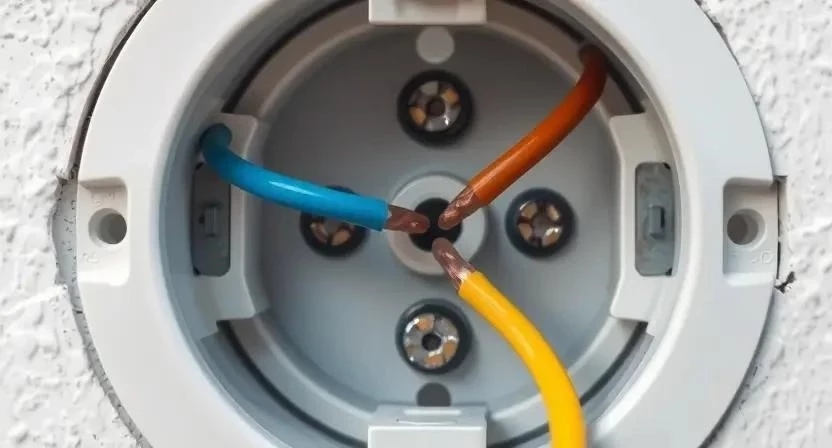

3. Схема розетки (15 мин). Подключаю фазу (коричневый/белый) к одному контакту, ноль (синий) — к другому, а заземление (желто-зеленый) — к центральному зажиму.
4. Монтаж однополюсного выключателя (10 мин). В разрыв фазного провода устанавливаю выключатель: один провод заходит в контакт L, другой уходит на лампу.
5. Схема двухклавишного выключателя (15 мин). Подвожу общую фазу на общий контакт, а два разных провода от светильников подключаю к соответствующим выходам.
6. Фиксация механизмов (10 мин). Аккуратно укладываю провода в коробку и затягиваю лапки или винты крепления розетки.
7. Установка панелей (5 мин). Надеваю декоративные рамки и прикручиваю их винтами к механизму.
8. Первичная проверка (5 мин). Включаю автомат в щитке и проверяю наличие напряжения индикатором.
9. Тест под нагрузкой (10 мин). Подключаю мощный прибор (например, чайник) и слежу за отсутствием нагрева в месте контакта.

Когда зачищал провода в старом доме, случайно срезал часть медной жилы. Пришлось переделывать, чтобы контакт был плотным, иначе розетка начала бы греться. Всегда оставляю небольшой запас изоляции, чтобы голый провод не касался стенок подрозетника.

Технические тонкости монтажа

Важно соблюдать температурный режим: большинство пластиковых материалов теряют свойства при сильном перегреве. Кабель в подрозетнике изгибаю плавно, без резких заломов, чтобы не повредить внутреннюю структуру жилы. Винтовые зажимы затягиваю плотно, но без чрезмерного усилия. Сечение провода должно соответствовать нагрузке: для розеток использую строго 2.5 мм², для выключателей — 1.5 мм².

Типичные промахи новичков

Многие допускают ошибки, которые приводят к авариям. Самая опасная — перепутанная фаза и ноль в выключателе, из-за чего лампа может остаться под напряжением даже в выключенном состоянии. Также часто забывают про заземление, что делает использование бытовой техники небезопасным.

1. Плохой контакт из-за недотянутых винтов.
2. Отсутствие заземляющего провода в сети.
3. Слишком короткие концы проводов, которые невозможно закрепить.
4. Перетяжка кабеля пластиковыми стяжками до деформации.
5. Использование алюминиевых проводов вместе с медными без специальных клемм.
6. Монтаж розетки в зоне повышенной влажности без защиты.

Видел, как сосед перетянул винты на дешевой розетке, и пластик просто лопнул прямо в руках. Я затягиваю до упора, но без фанатизма, чувствуя сопротивление материала. Это уберегает механизм от трещин.

Финансовая сторона вопроса

Самостоятельный монтаж позволяет существенно сэкономить на оплате услуг мастера. Основные затраты ложатся на покупку качественного кабеля и надежных механизмов.

При большом количестве точек экономия становится ощутимой, так как инструменты остаются в хозяйстве на годы.

Эксплуатация и проверка

После завершения работ рекомендую проверить затяжку всех контактов через полгода. Со временем медь может «поплыть», и соединение ослабнет. Признаками износа или плохого контакта являются искрение при включении, характерный треск или потемнение пластика вокруг отверстий. Электроприборы с высокой мощностью подключаю только в исправные розетки, избегая использования дешевых удлинителей.

Современные решения и альтернативы

Рынок предлагает множество вариантов, упрощающих жизнь. Вместо классического монтажа можно использовать беспроводные системы или умные устройства.

• Беспроводные выключатели (работают через радиоканал).
• Умные розетки с Wi-Fi модулем для удаленного управления.
• Клеммники WAGO с рычажками (быстрее винтовых).
• Проходные выключатели для управления светом из двух точек.
• Сенсорные панели управления освещением.
• Розетки с встроенными USB-портами.
• Диммеры для регулировки яркости света.

Ответы на частые вопросы

Как определить фазу? Используйте индикаторную отвертку: при касании фазного провода лампочка в ручке загорится.

Что делать если розетка искрит? Немедленно обесточьте линию через щиток и проверьте затяжку винтовых контактов или замените механизм.

Можно ли ставить розетку в ванной? Можно, но только влагозащищенные модели с классом защиты не ниже IP44 и на безопасном расстоянии от воды.

Чем отличаются однополюсные и двухполюсные выключатели? Однополюсный разрывает только фазу, двухполюсный разрывает и фазу, и ноль, что обеспечивает полную изоляцию.

Нужен ли заземляющий провод? Да, он отводит опасный ток на землю при пробое изоляции прибора, защищая человека от удара.

Какой кабель выбрать для розеток? Оптимальный вариант — ВВГнг 3х2.5 с медными жилами.

Как подключить проходной выключатель? Между двумя выключателями прокладываются два перемычки, которые позволяют переключать ток с одной линии на другую.
