Монтаж системы заземления в частном доме решает задачу защиты людей и техники от поражения током при утечке. Обычно такие работы занимают от одного до двух дней. Стоимость материалов для базового контура начинается от 5 000 рублей. Правильное заземление в частном доме гарантирует стабильную работу электроники и безопасность всех жильцов.
Особенности подготовки к работам
Сложность монтажа зависит от типа почвы и выбранной схемы. Для качественного выполнения потребуются базовые навыки работы с электроинструментом и сваркой. Лучше всего проводить работы весной или осенью, когда грунт достаточно влажный и податливый, но еще не промерз. Я всегда советую планировать работы до начала основного строительства, чтобы не перекапывать готовый ландшафт.

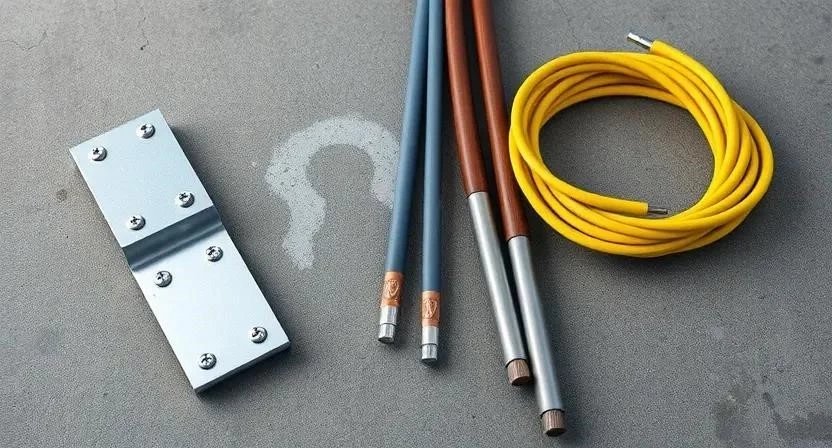

Подбор необходимых материалов
Для создания надежного контура используются материалы с высокой проводимостью и стойкостью к коррозии. Количество заземлителей рассчитывается исходя из удельного сопротивления почвы: в песке потребуется больше электродов, чем в глине.
- Стальной уголок (50х50 мм) для вертикальных электродов.
- Стальная полоса (40х4 мм) для соединения стержней.
- Медный провод с ПВХ-изоляцией (сечением 6-16 мм²).
- Заземляющая шина (ГЗШ) из меди или латуни.
- Сварочные электроды для надежного соединения стали.
- Специальные зажимы для медного провода.
- Гофротруба для защиты кабеля в месте ввода в дом.
- Антикоррозийная мастика для обработки сварных швов.
| Материал | Расход на 1 контур | Средняя цена за ед. | |
|---|---|---|---|
| Стальной уголок | 3 шт. по 2.5 м | 800 руб. | 2 400 |
| Стальная полоса | 6-10 м | 120 руб./м | 1 200 |
| Медный провод (10 мм²) | 15-20 м | 150 руб./м | 3 000 |
| Заземляющая шина | 1 шт. | 500 руб. | 500 |
| Расходники (электроды, мастика) | 1 комплект | 1 000 руб. | 1 000 |
Инструменты для монтажа

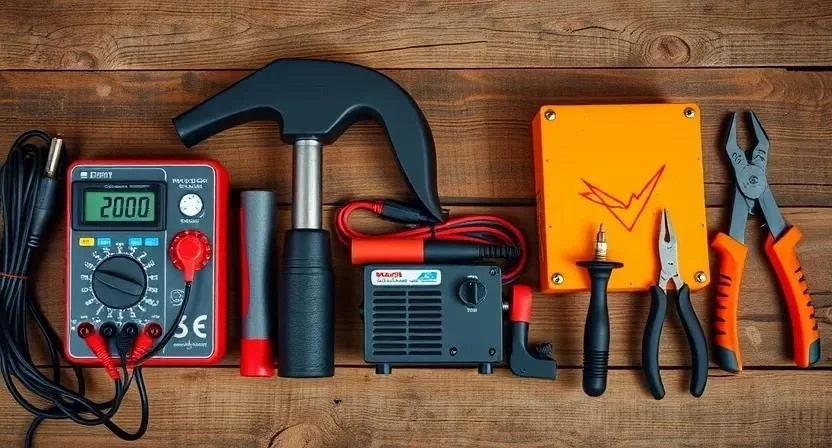

Набор инструментов должен включать как тяжелое оборудование для работы с грунтом, так и точные приборы для проверки системы. Некоторые позиции, например сварочный аппарат, проще взять в аренду на выходные.
- Кувалда (3-5 кг) — для забивки электродов.
- Сварочный инвертор — для создания неразрывных соединений.
- Перфоратор — для монтажа шины в стене.
- Мультиметр — для базовой проверки цепи.
- Мегаомметр — для точного замера сопротивления (обязательно).
- Рулетка и маркер — для разметки контура.
- Лопата — для рытья траншеи под проводник.
| Инструмент | Назначение | Статус | Примерная цена (аренда/покупка) |
|---|---|---|---|
| Кувалда | Забивка стержней | Обязательно | 1 200 руб. |
| Сварочный аппарат | Сварка полосы и уголков | Обязательно | 800 руб./сутки |
| Мегаомметр | Замер сопротивления | Желательно | 1 500 руб./сутки |
| Перфоратор | Крепление шины | Обязательно | 3 000 руб. |
| Мультиметр | Проверка проводимости | Желательно | 1 500 руб. |
Организация рабочего пространства
Место под контур выбирается на удалении от фундамента дома (обычно 1-3 метра), чтобы избежать влияния бетонной плиты. Пространство очищается от крупных камней и строительного мусора. Кабельные трассы, проходящие через участок, помечаются, чтобы не повредить их при забивке электродов. Весь лишний грунт и мусор выносятся за пределы рабочей зоны для удобства перемещения.
Подготовка участка и поверхности
Разметка контура производится в виде треугольника или прямой линии. Тип почвы напрямую влияет на глубину забивки: в песке сопротивление выше, поэтому электроды ставят чаще. Глинистые почвы считаются идеальными за счет высокой влажности и проводимости. Перед началом работ место забивки очищается от дерна. Я всегда проверяю уровень грунтовых вод, так как их близость значительно облегчает задачу.
Пошаговая инструкция по монтажу заземления
Процесс требует строгого соблюдения последовательности этапов. Помните о безопасности: используйте перчатки и защитные очки при сварке.
- Выбор схемы заземления (1 час). Определите тип системы: TT (отдельный контур), TN-C-S (совмещенный с сетью) или TN-S. Для частного сектора чаще всего используют TT или TN-C-S.
- Разметка и подготовка (2 часа). Разметьте точки забивки электродов с шагом не менее 2.5 метров.
- Забивка стержней (4-6 часов). Вбейте стальные уголки в грунт на глубину 2.5-3 метра. Когда я первый раз монтировал контур, решил сэкономить на длине стержней, но в итоге сопротивление оказалось слишком высоким, и пришлось переделывать всё заново.
- Соединение электродов (3 часа). Сварите уголки стальной полосой. Сварка должна быть сплошной, без пропусков.
- Прокладка проводника (3-5 часов). Проложите медный провод от контура к дому в траншее глубиной 70 см. В месте ввода в дом используйте гофру.

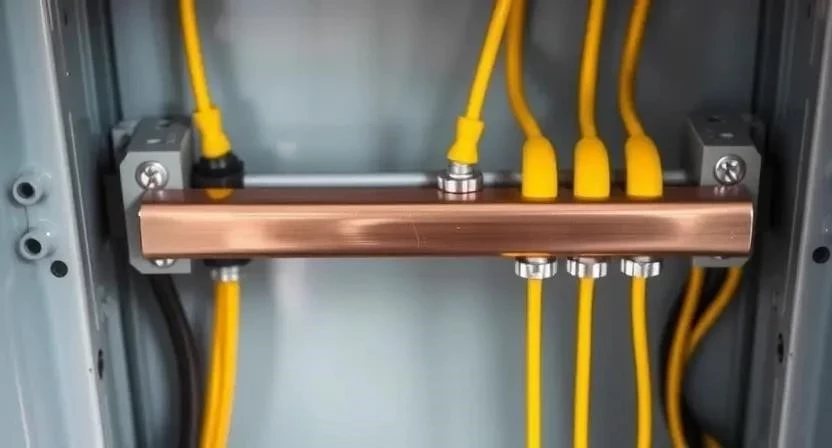

- Установка ГЗШ (2 часа). Закрепите заземляющую шину в электрощите или рядом с ним.
- Подключение к щиту (1 час). Соедините проводник от контура с ГЗШ с помощью зажимов.
- Монтаж УЗО и автоматов (2 часа). Установите устройство защитного отключения (УЗО). Без него заземление в системе TT практически бесполезно.
- Замер сопротивления (1 час). С помощью мегаомметра проверьте, чтобы сопротивление не превышало 4 Ом (для однофазной сети).
- Тестирование системы (1 час). Проверьте работу УЗО кнопкой «Тест» и убедитесь в отсутствии напряжения на корпусах приборов.
Технические нюансы и условия
Температурный режим влияет на проводимость: зимой сопротивление грунта растет. Влажность почвы должна быть стабильной; в очень сухих регионах вокруг электродов иногда добавляют солевой раствор или специальный гель. Если используется бетон для фиксации шины, время его высыхания составляет 28 суток, но эксплуатацию можно начинать через 3-5 дней. Важно помнить о совместимости металлов: при соединении меди и стали используйте специальные переходные зажимы, чтобы избежать электрохимической коррозии.
Типичные ошибки новичков
Часто делают ошибку, выбирая слишком короткие стержни или устанавливая их слишком близко друг к другу (зоны влияния электродов перекрываются). Плохой контакт в местах сварки или использование обычных скруток приводит к резкому росту сопротивления. Отсутствие УЗО — самая опасная ошибка, так как заземление без него не защитит от тока утечки. Я однажды забыл установить УЗО, полагаясь только на заземление. В результате при пробое корпуса стиральной машины автомат не сработал сразу, что было очень опасно. Исправляется это установкой соответствующего модуля в щиток.
Расчет стоимости реализации
Цена зависит от сложности грунта и того, кто выполняет работы. Самостоятельный монтаж позволяет существенно сэкономить на оплате услуг электрика.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 7 100 | 7 100 | 0 |
| Работа (монтаж) | 0 | 12 000 | 12 000 |
| Аренда приборов | 2 300 | 0 (включено) | 0 |
| 9 400 | 19 100 | 9 700 |
Эксплуатация и обслуживание
Система не требует постоянного внимания, но раз в год рекомендуется проверять затяжку контактов на шине ГЗШ. Замер сопротивления стоит проводить каждые 3-5 лет, особенно после сильных засух. Срок службы стального контура с антикоррозийной обработкой составляет около 20-25 лет. Начинать эксплуатацию мощной техники можно сразу после финального тестирования системы.
Альтернативные методы заземления
Вместо самодельного контура можно использовать готовые комплекты: набор стержней с резьбовым соединением. Существуют модульные системы, которые позволяют наращивать глубину заземления по мере необходимости. Пробовал устанавливать готовый модульный комплект на скалистом грунте. Это вышло в три раза быстрее, чем пытаться забить стальной уголок вручную. Сравнение показывает, что заводские системы дороже, но надежнее в сложных грунтах.
Ответы на частые вопросы
Можно ли использовать водопроводную трубу?
Нет, это запрещено ПУЭ. Труба может сгнить или быть заменена на пластиковую, что приведет к потере заземления.
Нужно ли заземлять каждый прибор?
При наличии заземляющего проводника в розетках (третий контакт) приборы с соответствующей вилкой заземляются автоматически.
Что делать, если почва скалистая?
В таком случае используют горизонтальное заземление (прокладка полосы в траншеях) или химическое заземление с использованием электролитов.
Можно ли использовать медные штыри вместо стали?
Да, медь служит дольше и имеет лучшую проводимость, но стоит значительно дороже.
Какое сечение провода выбрать для ввода в дом?
Оптимально использовать медный провод сечением 10 мм² или стальную полосу 40х4 мм.
Обязательно ли использовать сварку?
Для стальных элементов — да, так как болтовые соединения быстро окисляются в земле.
Как проверить заземление без мегаомметра?
Точно проверить нельзя, но можно использовать мультиметр для проверки отсутствия разрыва цепи.
Меры безопасности
При работе с электричеством строго соблюдайте правила безопасности. Всегда отключайте питание на вводе в дом перед подключением шины к щитку. Используйте диэлектрические перчатки и обувь. При сварке вблизи горючих материалов обеспечьте противопожарную защиту. Никогда не касайтесь оголенных проводов под напряжением. Проветривайте помещение при использовании химических составов для защиты металла.
