Монтаж системы заземления в частном доме решает задачу защиты людей и техники от поражения током при утечках или коротком замыкании. Средняя стоимость материалов для базового контура составляет от 5 000 до 15 000 рублей. Процесс установки занимает от одного до двух рабочих дней в зависимости от типа грунта. Правильное заземление в частном доме гарантирует стабильную работу УЗО и защиту электроприборов от выгорания.
Основы и подготовка к работе
Сложность работ оценивается как средняя. Потребуются базовые навыки работы с инструментом и, желательно, умение пользоваться сварочным аппаратом. Я всегда рекомендую начинать с выбора системы заземления, опираясь на нормы ПУЭ. Существует три основных варианта: TN-C-S, TN-S и TT. В системе TN-C-S совмещенный нулевой проводник разделяется на рабочий (N) и защитный (PE), что является самым частым решением для коттеджей. Вариант TT предполагает создание полностью независимого контура, который обязательно работает в паре с УЗО. Я заметил, что выбор системы напрямую зависит от качества электроснабжения на вводе в дом.
Комплектация системы заземления
Для создания надежного контакта с землей нужны качественные проводники. Я обычно использую стальные уголки или трубы, так как они доступны и долговечны. Вот полный перечень того, что понадобится для монтажа:
- Стальной уголок 50х50 мм (толщиной 4-5 мм) — 3 шт. по 2.5-3 м.
- Стальная полоса 40х4 мм для соединения электродов — 6-10 м.
- Медный провод ПВ-3 или ПВ-1 (сечением 10-16 мм²) — от 10 м.
- ГЗШ (главная заземляющая шина) — 1 шт.
- Болты, гайки и шайбы из оцинкованной стали — 10-15 комплектов.
- Электроды (если используется готовый комплект) — 3 шт.
- Антикоррозийная мастика или битумный лак — 1 банка.
- Зажимы для кабеля — 4-6 шт.
- Грунтовка по металлу — 1 литр.
Расход материалов рассчитывается исходя из периметра контура. Для стандартного треугольного заземлителя с шагом 2.5 метра между электродами потребуется около 15-20 метров стальной полосы с учетом захода в дом.
| Материал | Количество | Расход на контур | Средняя цена | |
|---|---|---|---|---|
| Уголок стальной | 3 шт. | 7.5 м. пог. | 400 руб/м | 3000 |
| Полоса стальная | 1 шт. | 10 м. пог. | 150 руб/м | 1500 |
| Провод PE (16 мм²) | 1 шт. | 15 м. | 120 руб/м | 1800 |
| Шина ГЗШ | 1 шт. | 1 шт. | 600 руб/шт | 600 |
| Метизы (оцинк.) | 1 компл. | 15 шт. | 30 руб/шт | 450 |
Инструментарий для монтажа
Правильный подбор инструментов ускоряет работу в два раза. Некоторые позиции можно взять в аренду, чтобы не переплачивать за оборудование, которое понадобится один раз. Для качественного монтажа заземления своими руками подготовьте следующее:
- Лопата штыковая — для рытья траншеи.
- Кувалда (5-8 кг) — забивка электродов в грунт.
- Сварочный инвертор — создание неразрывных соединений.
- Измеритель сопротивления (омметр) — проверка эффективности контура.
- Болгарка (УШМ) — резка металла и зачистка швов.
- Набор ключей и головок — затяжка болтовых соединений.
- Уровень строительный — проверка вертикали электродов.
- Рулетка — разметка расстояний между стержнями.
Разметка и подготовка территории
Место для контура выбирается на удалении от фундамента дома (обычно 1-3 метра), чтобы избежать влияния бетонной плиты. Тип грунта сильно влияет на сопротивление: в глине заземление работает лучше, чем в песке. Сначала я размечаю треугольник со сторонами по 2.5 метра. После этого выкапывается траншея глубиной 70-80 см. Такая глубина гарантирует, что проводники не промерзнут зимой, что критично для сохранения проводимости.
Первичная обработка деталей
Металл с завода часто покрыт ржавчиной или консервационной смазкой. Сначала я зачищаю концы электродов и места будущих сварочных швов болгаркой до металлического блеска. Это необходимо для обеспечения качественной адгезии при сварке. Проводники проверяются на наличие трещин и изгибов. Все соединительные элементы должны быть чистыми, иначе контакт будет нестабильным, что приведет к росту сопротивления системы.
Технология установки заземляющего устройства
Процесс монтажа требует точности и соблюдения последовательности. Я рекомендую использовать сварку вместо болтов для всех подземных соединений, так как болты со временем окисляются.
- Разметка точек забивки электродов (время: 30 мин).
- Забивка первого уголка на глубину 2.5-3 метра с помощью кувалды (время: 1 час).
- Установка второго и третьего электродов по углам треугольника (время: 2 часа).
- Укладка стальной полосы в траншею между электродами (время: 1 час).
- Сварка полосы с электродами. Важно проварить шов по всему периметру (время: 2 часа).
- Зачистка сварочных швов от шлака металлической щеткой (время: 30 мин).
- Покрытие всех сварных соединений битумным лаком для защиты от коррозии (время: 1 час).
- Прокладка медного проводника PE от контура к дому в ПНД-трубе (время: 2 часа).

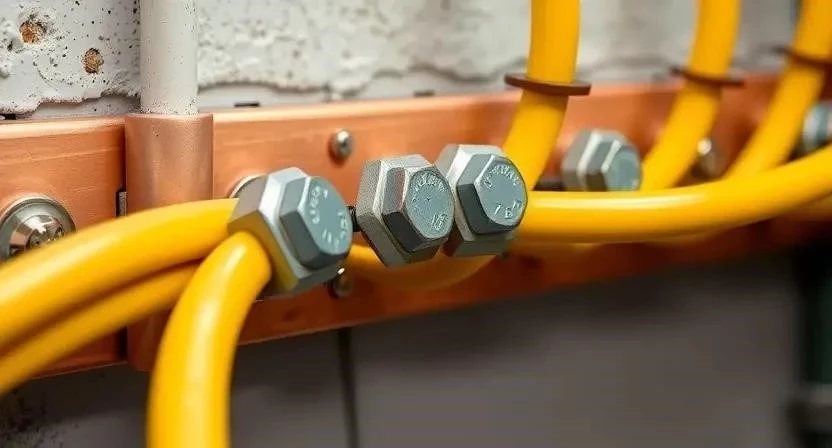

- Монтаж ГЗШ в электрощите или отдельном боксе (время: 1 час).
- Подключение проводника PE к шине ГЗШ с использованием наконечников (время: 30 мин).
- Соединение ГЗШ с нулевой шиной (для системы TN-C-S) (время: 30 мин).
- Засыпка траншеи с послойным трамбованием грунта (время: 3 часа).
Однажды я забил электрод в очень плотную глинистую почву и обнаружил, что он начинает гнуться. Пришлось вытащить его и менять угол забивки на более острый, чтобы металл шел ровно вниз. Главный нюанс здесь — не перегреть металл при сварке, чтобы не изменить его структуру.
| Этап работ | Время (ориент.) | Особенности | Инструмент |
|---|---|---|---|
| Разметка и копка | 4-5 часов | Соблюдение дистанции 2.5 м | Лопата, рулетка |
| Монтаж электродов | 3-4 часа | Глубина не менее 2.5 м | Кувалда |
| Сварка контура | 3 часа | Герметичность швов | Сварочный аппарат |
| Защита металла | 1.5 часа | Использование битума | Кисть |
| Подключение к щиту | 2 часа | Разделение N и PE | Ключи, стриппер |
Тонкости и профессиональные секреты
Глубина забивки электродов должна быть ниже уровня промерзания почвы в вашем регионе. Если грунт слишком песчаный, я советую увеличить количество электродов или использовать специальные солевые составы для снижения сопротивления. Качество сварных швов определяет срок службы всей системы. Я заметил, что обычная краска на сварных швах часто вызывает ускоренную коррозию из-за микропор, поэтому использую только специализированный битумный лак или холодный цинк. При монтаже в скалистом грунте вместо забивки приходится бурить скважины и заливать электроды цементным раствором.
Типичные промахи новичков
Многие пытаются сэкономить, используя вместо уголка обычную арматуру. Это ошибка, так как площадь контакта арматуры с землей слишком мала. Также часто забывают про УЗО, полагая, что одного контура достаточно. Без УЗО заземление защитит технику, но может не спасти человека при прямом контакте с фазой. Вот основные ошибки:
- Использование слишком тонкого провода (менее 6-10 мм²).
- Болтовые соединения в земле без антикоррозийной обработки.
- Слишком маленькое расстояние между электродами (менее 1 метра).
- Отсутствие разделения нулевого и защитного проводников в щитке.
- Игнорирование требований ПУЭ по глубине заложения кабеля.
- Отсутствие проверки сопротивления после монтажа.
Смета на устройство заземления
Стоимость реализации проекта зависит от того, делаете вы это сами или нанимаете бригаду. При самостоятельном монтаже основная статья расходов — это материалы. При найме мастера добавляется стоимость работы по земляным работам и сварке.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (металл, кабель) | 6500 | 7000 | 500 |
| Земляные работы | 0 | 4000 | 4000 |
| Сварочные работы | 0 | 3000 | 3000 |
| Монтаж в щите и запуск | 0 | 2500 | 2500 |
| Замер сопротивления | 0 (аренда прибора) | 1500 | 1500 |
| ИТОГО | 6500 | 18000 | 11500 |
Контроль сопротивления и уход
После завершения всех работ необходимо измерить сопротивление контура. Для частного дома оно не должно превышать 4 Ом (для систем с УЗО допускается до 10-30 Ом). Проверку проводят с помощью специального прибора — омметра. Я рекомендую проводить такие замеры раз в 5 лет, особенно после сильных паводков или сдвигов грунта. Срок службы стального контура при правильной обработке составляет 20-30 лет. Эксплуатировать систему можно сразу после засыпки траншеи и подключения к щитку.
Сравнение самодельных и заводских систем

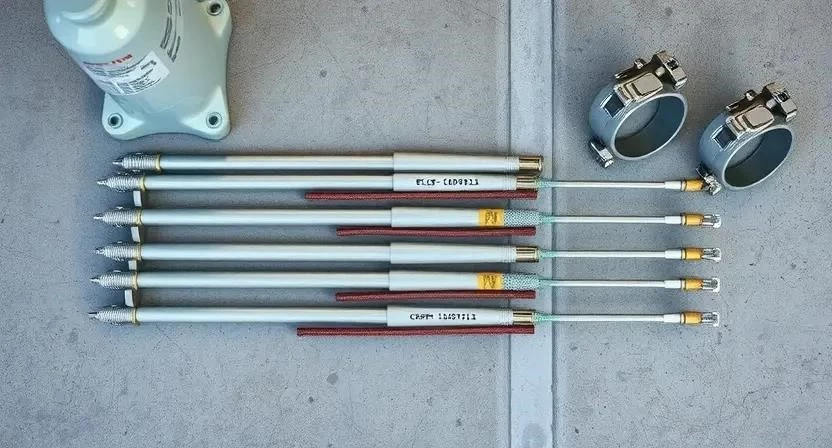

Сегодня популярны готовые модульные комплекты заземления. Они представляют собой медные или стале-медно-сварные стержни, которые забиваются вертикально один за другим. Я пробовал ставить готовый модульный комплект на песчаном грунте, и он сработал гораздо быстрее, чем классический треугольник, так как стержни уходят на глубину до 6-12 метров, где почва более влажная.
| Критерий | Самодельный контур | Готовый комплект | |
|---|---|---|---|
| Стоимость | Низкая | Средняя/Высокая | Своими руками дешевле |
| Сложность монтажа | Высокая (копка, сварка) | Низкая (только забивка) | Комплект проще |
| Эффективность | Зависит от грунта | Высокая (за счет глубины) | Комплект надежнее |
| Срок службы | 20-30 лет | 50 лет (медь) | Комплект долговечнее |
| Время установки | 1-2 дня | 3-5 часов | Комплект быстрее |
Ответы на популярные вопросы
Какое минимальное сопротивление должно быть?
По нормам ПУЭ для однофазной сети оно должно быть не более 4 Ом, но при наличии УЗО требования смягчаются.
Нужно ли заземление для дачи без водопровода?
Да, обязательно. Заземление защищает не от воды, а от пробоя изоляции в электроприборах (холодильник, стиральная машина).
Можно ли использовать арматуру?
Технически можно, но это неэффективно из-за малой площади соприкосновения с землей. Лучше взять уголок или трубу.
Обязательно ли ставить УЗО?
Да. Заземление отводит ток, а УЗО отключает питание при утечке. Вместе они создают полноценную систему безопасности.
Можно ли заземлить дом на водопроводную трубу?
Категорически запрещено. Это опасно для всех соседей и может привести к электрохимической коррозии труб.
Что делать, если грунт очень сухой?
Можно добавить в засыпку специальные электролиты или увеличить количество электродов, соединив их последовательно.
Каким должен быть диаметр стальной трубы?
Оптимально использовать трубу диаметром 20-32 мм с толщиной стенки не менее 3 мм.
Нужно ли красить уголок перед забивкой?
Нет, краска создает диэлектрический слой и ухудшает контакт. Красят только сварные швы сверху.
Безопасно ли использовать медный провод в земле?
Медь отлично проводит ток, но её часто воруют. Поэтому я рекомендую прятать кабель в ПНД-трубу и закладывать глубже 70 см.
Как часто проверять заземление?
Раз в несколько лет или после серьезных перепланировок электросети в доме.
Меры безопасности при монтаже:
При работе со сварочным аппаратом обязательно используйте защитную маску и перчатки. При рытье траншеи проверьте отсутствие скрытых кабелей связи или газа. Используйте респиратор при работе с антикоррозийными составами и обеспечьте проветривание помещения, если монтируете ГЗШ в закрытом щите.
