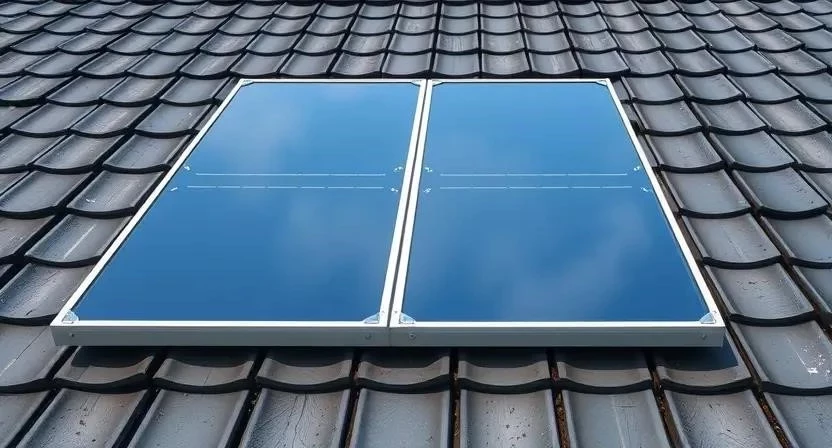

Монтаж солнечных панелей на крыше

Монтаж солнечных панелей начинается с детального анализа энергопотребления дома и состояния кровли. Эта задача требует точности, так как ошибка в расчетах может привести к потере до 30% эффективности системы. Стоимость оборудования для среднего дома варьируется от 150 до 500 тысяч рублей, а время выполнения работ силами одного мастера занимает около 3-5 дней. Правильная установка солнечных панелей на крыше позволяет полностью или частично отказаться от платежей за электричество.

Подготовительный анализ и расчеты

Перед закупкой оборудования я всегда проверяю несущую способность стропил. Солнечные модули вместе с каркасом создают серьезную дополнительную нагрузку, особенно зимой при накоплении снега. Оптимальный угол наклона зависит от широты местности, но в среднем составляет 30-45 градусов. Ориентация должна быть строго на юг, чтобы ловить максимум лучей.

Теневой анализ — критический этап. Даже одна ветка дерева, закрывающая часть панели, может «уронить» выработку всей цепочки модулей. Я рекомендую использовать специальные приложения для замера траектории солнца в разное время года. Для работы потребуются базовые навыки электромонтажа и умение работать на высоте. Монтаж лучше всего проводить в сухой период с температурой воздуха от +5 до +25 градусов.

Комплектация системы

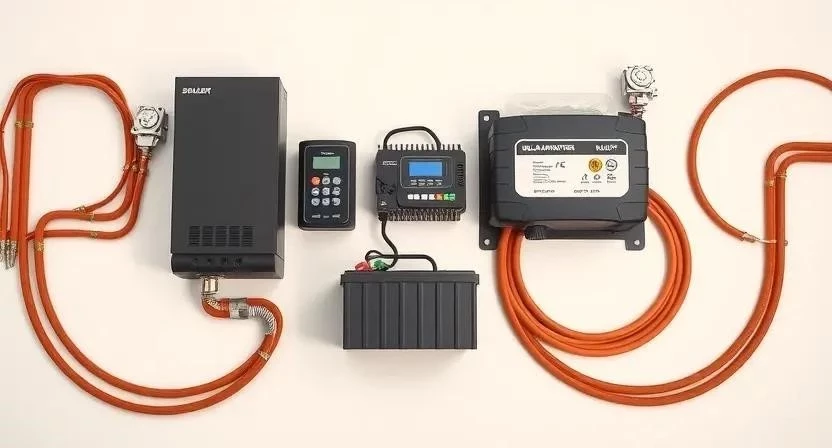

Для сборки системы потребуется набор оборудования, который должен быть совместим по напряжению и току. Я заметил, что использование компонентов разных брендов иногда приводит к конфликтам в работе контроллера, поэтому лучше брать комплект одного производителя.

• Фотоэлектрические модули (количество зависит от расчетной мощности).
• Инвертор (преобразует постоянный ток в переменный).
• Контроллер заряда (регулирует ток, идущий к аккумуляторам).
• Аккумуляторные батареи (гелевые или литий-железо-фосфатные).
• Специальный солнечный кабель с двойной изоляцией.
• Алюминиевый или оцинкованный каркас (профили, рельсы).
• Комплект креплений (кронштейны, зажимы, болты).
• Полиуретановый герметик для гидроизоляции отверстий.
• Заземляющий провод и контур заземления.

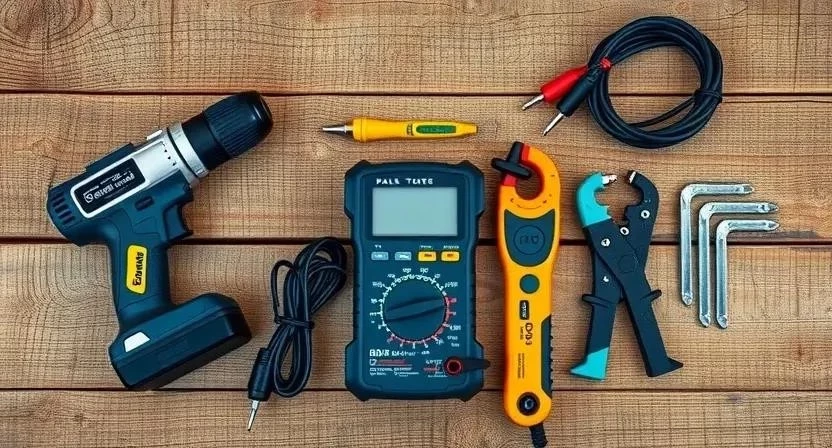

Инструментарий для монтажа

Инструменты должны быть качественными, так как работа на крыше не предполагает частых спусков за забытым ключом. Я советую использовать аккумуляторный инструмент, чтобы не тянуть опасные удлинители по всей кровле.

Организация рабочей зоны

Безопасность на высоте — главный приоритет. Я всегда использую страховочный пояс и каску, даже если крыша кажется пологой. Доступ к кровле должен быть максимально удобным: установите устойчивую лестницу, зафиксировав её верхнюю часть стяжками к карнизному свесу.

Рабочую площадку внизу нужно очистить от лишних вещей и обнести сигнальной лентой, если рядом ходят люди. Весь строительный мусор, обрезки кабеля и упаковка от панелей собираются в отдельные мешки и выносятся сразу, чтобы не загромождать крышу и не создать риск поскользнуться.

Приведение кровли в порядок

Грязная поверхность или старый мох могут помешать плотному прилеганию креплений. Я начинаю с тщательной очистки кровли жесткой щеткой и воды. Если на покрытии есть трещины или дыры, их нужно заделать до начала монтажа, иначе новые отверстия под кронштейны могут спровоцировать протечки.

Проверка готовности крыши включает осмотр стропильных ног на предмет гниения. Если дерево рыхлое, я рекомендую усилить его металлическими накладками. После этого выполняется разметка: с помощью уровня и рулетки отмечаются точки установки опорных кронштейнов. Расстояние между ними должно строго соответствовать техническому паспорту выбранной системы креплений, чтобы избежать прогиба рельсов.

Процесс установки по этапам

Монтаж требует последовательности. Я один раз попытался сначала поставить панели, а потом подгонять под них рельсы — в итоге пришлось всё переделывать, так как зазоры вышли неравномерными. Теперь работаю строго по схеме.

1. Расчет и разметка (2 часа). Определяю точные места крепления опор к стропилам.
2. Установка опорных кронштейнов (4-6 часов). Вкручиваю саморезы через уплотнительные прокладки, обильно используя герметик.

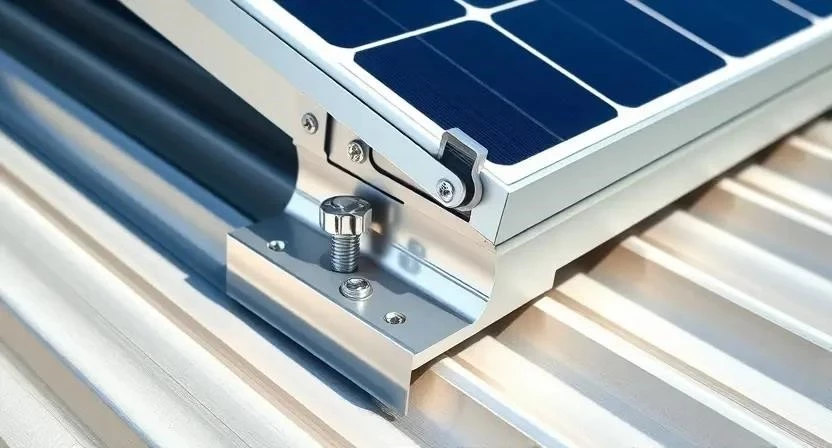

3. Монтаж направляющих рельсов (3 часа). Закрепляю алюминиевые профили к кронштейнам, выравнивая их по уровню.
4. Прокладка кабельных трасс (3 часа). Протягиваю кабели от места установки панелей к инвертору в гофротрубах.
5. Укладка солнечных панелей (5-8 часов). Аккуратно поднимаю модули на крышу и фиксирую их прижимными зажимами.
6. Последовательное соединение (3 часа). Соединяю панели между собой (последовательно или параллельно) с помощью коннекторов MC4.
7. Монтаж инвертора и контроллера (4 часа). Устанавливаю оборудование в сухом, проветриваемом помещении.
8. Подключение аккумуляторного блока (2 часа). Соединяю АКБ с контроллером, соблюдая полярность.
9. Организация заземления (3 часа). Подключаю рамы панелей и корпус инвертора к общему контуру заземления.
10. Пусконаладка и запуск (2 часа). Включаю систему, замеряю напряжение мультиметром и проверяю ток заряда.

Технические тонкости и безопасность

При работе с герметиками учитывайте температуру: при +5 градусах он сохнет в два раза дольше. Обычно полное застывание занимает 24 часа, и только после этого я рекомендую подвергать узлы сильной нагрузке. Влажность воздуха выше 80% может замедлить адгезию, поэтому в сильный дождь монтаж лучше остановить.

Электробезопасность здесь на первом месте. Постоянный ток от панелей опасен, особенно в цепочках (стрингах) с высоким напряжением. Я всегда использую диэлектрические перчатки при подключении. Заземление обязательно: оно защищает оборудование от статики и ударов молнии. Если система подключается к общей сети дома, обязательно установите УЗО и автоматические выключатели.

Типичные промахи новичков

Многие пытаются сэкономить на кабеле, используя обычный ПВС. Это грубая ошибка: обычная изоляция рассыхается на солнце за два сезона, что ведет к короткому замыканию. Также часто забывают про снеговую нагрузку, выбирая слишком тонкие профили каркаса.

1. Неверный расчет мощности. Покупка слишком слабого инвертора, который уходит в защиту при пиковых нагрузках.
2. Ошибка в угле наклона. Установка панелей слишком плоско, из-за чего на них скапливается пыль и снег.
3. Плохая гидроизоляция. Игнорирование герметика в местах прохода кабеля через кровлю.
4. Отсутствие заземления. Риск сжечь инвертор при первом же серьезном грозовом фронте.
5. Неправильная полярность. Перепутывание «плюса» и «минуса» при подключении АКБ, что приводит к выходу контроллера из строя.
6. Теневые зоны. Установка панелей за дымоходом или антенной.

Я сам однажды недооценил уклон крыши и поставил панели под углом 15 градусов. В итоге зимой снег не сползал сам, и мне приходилось чистить их вручную щеткой, рискуя поцарапать стекло. Теперь всегда держу угол не менее 30 градусов.

Эксплуатация и обслуживание

После запуска система работает автономно, но она не бессмертна. Я рекомендую дважды в год — весной и осенью — промывать панели чистой водой из шланга. Пыль, пыльца и птичий помет снижают эффективность выработки на 10-15%.

Срок службы качественных панелей составляет 25 лет, однако инвертор может потребовать замены через 7-10 лет. Эксплуатировать систему можно сразу после застывания всех герметиков и проверки всех соединений. Первые результаты в виде снижения счетов за свет станут заметны уже в первый солнечный месяц.

Другие способы размещения панелей

Если крыша не подходит по состоянию или ориентации, есть альтернативы. Я часто предлагаю клиентам наземный монтаж, если есть свободный участок земли. Это удобнее в плане обслуживания и очистки от снега.

• Наземные станции: максимальный контроль угла наклона, легкий доступ.
• Фасадный монтаж: панели крепятся вертикально на стены, эффективно зимой.
• Мобильные станции: панели на раме с колесами, можно перемещать по участку.
• Интегрированные панели: заменяют собой кровельный материал (дороже в монтаже).
• Каркасы с трекерами: система, которая поворачивает панели за солнцем (макс. КПД).
• Установка на навесах: панели на крыше гаража или навеса для авто.
• Гибкие панели: клеятся на изогнутые поверхности (меньший срок службы).

В одном из проектов я установил панели на земле, так как крыша была из старого шифера и не выдержала бы вес. Это позволило мне сделать идеальный угол наклона и легко мыть модули из садового шланга без лестницы.

Ответы на частые вопросы

Какова окупаемость солнечных панелей?
В среднем от 5 до 8 лет, в зависимости от тарифов на электроэнергию в вашем регионе и объема собственного потребления.

Нужны ли разрешения на установку?
Если вы не планируете продавать излишки энергии в общую сеть, официальное разрешение обычно не требуется. Для «зеленого тарифа» нужно оформлять договор с энергосбытом.

Как выбрать мощность инвертора?
Суммируйте мощность всех панелей и добавьте запас 20%. Если у вас есть мощные потребители (насосы, кондиционеры), выбирайте инвертор с высоким пусковым током.

Что делать зимой?
Счищать толстый слой снега мягкой щеткой. Помните, что в мороз емкость аккумуляторов падает, поэтому их лучше держать в теплом помещении.

Как подключить к общей сети?
Используйте гибридный инвертор. Он позволяет объединить энергию солнца, аккумуляторов и городской сети в одну систему.

Можно ли установить на старую крышу?
Можно, если стропила целые. Если дерево подгнило, необходимо усиление или перенос системы на землю.

Сколько служат панели?
Гарантированный срок службы большинства брендов — 25 лет, при этом через этот срок они сохраняют около 80% своей первоначальной мощности.
