Скачки напряжения в электросети частного сектора часто приводят к выходу из строя дорогой бытовой техники. Задача по защите оборудования требует точного расчета мощности и правильного монтажа. Процесс занимает обычно один рабочий день, а стоимость оборудования зависит от выбранного типа устройства. Чтобы понять, как выбрать стабилизатор напряжения, нужно начать с детального анализа нагрузки и состояния проводки.
Предварительный анализ электросети
Перед покупкой устройства я всегда начинаю с оценки состояния проводки. Старая алюминиевая сеть может не выдержать возросшей нагрузки или иметь плохие контакты, что приведет к нагреву. Определяю тип сети: в большинстве частных домов это однофазная система (220В), но в крупных коттеджах встречается трехфазная (380В). Для расчета суммарной мощности складываю ватты всех приборов, которые могут работать одновременно, и добавляю запас в 20-30%.
Обычно на такие работы уходит около 4-6 часов, включая замеры и расчеты. Если мощность всех потребителей составляет 5 кВт, я выбираю стабилизатор на 7-8 кВт, чтобы устройство не работало на пределе возможностей.
Комплектация для монтажа
Для качественной установки стабилизатора напряжения для дома потребуется определенный набор материалов. Я рекомендую использовать только медный кабель с негорючей изоляцией.
- Кабель ВВГнг-LS сечением 2.5 или 4 мм² (в зависимости от мощности)
- Наконечники НШВИ для многожильного провода
- Автоматический выключатель на вход (номинал подбирается по мощности)
- Автоматический выключатель на выход
- Дюбель-гвозди или саморезы по металлу для крепления корпуса
- Изолента ПВХ или термоусадочные трубки
- Маркировочные бирки для кабелей
- Гофротруба ПВХ для защиты проводки
| Материал | Расход на точку | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х4 | 5-10 метров | 120 руб/м | 1200 руб |
| Автомат (16-32А) | 2 шт. | 450 руб/шт | 900 руб |
| Наконечники НШВИ | 10 шт. | 5 руб/шт | 50 руб |
| Гофротруба 20мм | 5 метров | 30 руб/м | 150 руб |
| Крепеж (дюбеля) | 1 комплект | 100 руб | 100 руб |

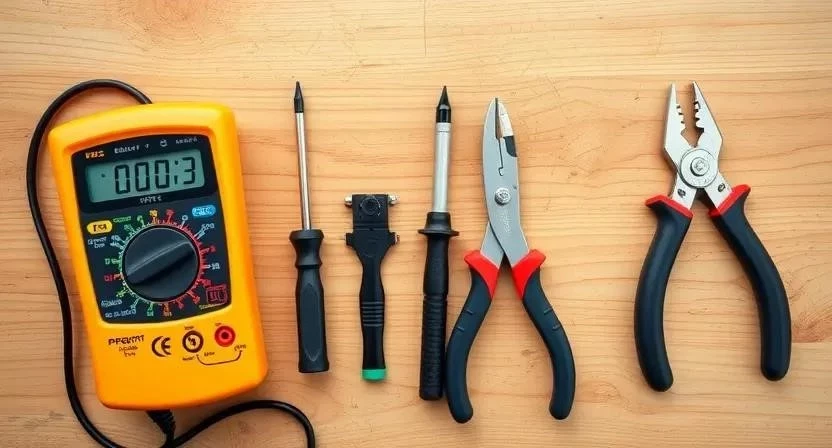

Инструментарий мастера
Правильный подбор инструментов ускоряет монтаж стабилизатора напряжения и гарантирует безопасность соединений. Я не приступаю к работе, пока не проверю исправность каждого прибора.
- Мультиметр (для замера вольтажа и прозвонки цепей)
- Набор диэлектрических отверток (крестовая и плоская)
- Стриппер для зачистки изоляции
- Пресс-клещи (кримпер) для обжима наконечников
- Перфоратор с бурами под размер дюбелей
- Строительный уровень (чтобы корпус висел ровно)
- Пассатижи или кусачки
Организация места установки
Место для устройства выбираю с учетом вентиляции. Стабилизаторы при работе греются, поэтому монтаж в глухих шкафах без обдува запрещен. Обеспечиваю свободный доступ к панели управления и клеммам для возможного обслуживания. В электрощите освобождаю достаточно места для установки дополнительных автоматов, чтобы не загромождать пространство и избежать перегрева соседних модулей.
Первичная подготовка и замеры
Сначала очищаю место монтажа от пыли и мусора. Если креплю к стене, размечаю отверстия по уровню. Обязательно проверяю наличие и качество заземления — без него защита техники будет работать не в полную силу. С помощью мультиметра замеряю входящее напряжение в сети. Если вольтаж прыгает слишком сильно (ниже 160В или выше 260В), это сигнал к выбору более мощной и «всеядной» модели.
Однажды я установил стабилизатор в тесную нишу без вентиляции, и через час сработала тепловая защита. С тех пор я всегда оставляю зазор минимум 10 см вокруг корпуса для циркуляции воздуха.
Процесс установки по этапам
Монтаж стабилизатора напряжения своими руками требует строгого соблюдения последовательности действий. Я выполняю работу по следующему алгоритму:
- Отключение питания (15 мин). Выключаю вводной автомат. Проверяю отсутствие напряжения индикаторной отверткой. Это база безопасности.
- Крепление корпуса (30 мин). Сверлю отверстия, вставляю дюбеля и фиксирую стабилизатор на стене.
- Подготовка линий (40 мин). Прокладываю кабель в гофре от ввода к устройству и от него к щитку.
- Подключение входа (20 мин). Соединяю фазу и ноль входящего кабеля с клеммами «Input».
- Подключение выхода (20 мин). Подвожу исходящую линию к распределительному щиту на клеммы «Output».
- Организация заземления (15 мин). Подключаю заземляющий провод к соответствующей шине стабилизатора.
- Монтаж входного автомата (20 мин). Устанавливаю автомат перед стабилизатором для защиты от короткого замыкания.
- Монтаж выходного автомата (20 мин). Ставлю автомат после устройства, чтобы защитить внутренние цепи от перегрузки.
- Проверка соединений (15 мин). Протягиваю все винты. Я всегда затягиваю клеммы с усилием, но без фанатизма, чтобы не сорвать резьбу.
- Первый запуск (10 мин). Включаю питание и замеряю выходное напряжение мультиметром.
- Настройка (10 мин). Выставляю желаемый вольтаж (обычно 220В) на панели управления.
- Тест под нагрузкой (30 мин). Поочередно включаю мощные приборы и слежу за реакцией устройства.
| Этап работ | Время (мин) | Критический нюанс |
|---|---|---|
| Демонтаж/Подготовка | 30 | Полное обесточивание |
| Монтаж корпуса | 30 | Соблюдение уровня |
| Прокладка кабеля | 40 | Отсутствие натяжения |
| Электрические соединения | 60 | Надежный обжим наконечников |
| Пусконаладка | 50 | Замер выходного вольтажа |
Технические особенности эксплуатации
Температурный режим критически важен. Оптимально, если в помещении от +5 до +40 градусов. При сильном морозе электролитические конденсаторы могут терять емкость. Если планируете использовать стабилизатор вместе с ИБП (инвертором), ставьте стабилизатор ПЕРЕД ИБП. Это продлит срок службы аккумуляторов и самого инвертора. Точность стабилизации у разных моделей разная: релейные дают скачок в 5-10%, электронные — всего 1-3%.
Типичные промахи при монтаже
Новички часто допускают ошибки, которые приводят к поломке дорогого оборудования или даже пожару. Я выделил основные из них:
- Ошибка в расчете мощности. Покупка устройства «впритык» без учета пусковых токов холодильника или насоса.
- Отсутствие заземления. Это лишает смысла встроенную защиту от перенапряжения.
- Тонкий кабель. Столкнулся я с тем, что при использовании кабеля сечением 1.5 мм² на мощном стабилизаторе провод начал ощутимо греться.
- Монтаж в закрытые ниши. Перегрев приводит к частому срабатыванию защиты и сокращает срок службы.
- Плохой контакт. Недотянутый винт в клеммнике вызывает искрение и оплавление изоляции.
Финансовая сторона вопроса
Стоимость установки стабилизатора напряжения складывается из цены самого прибора и расходных материалов. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует наличия инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Оборудование (средний сегмент) | 15 000 | 15 000 | 0 |
| Расходные материалы | 2 500 | 3 000 | 500 |
| Работа по монтажу | 0 | 5 000 — 8 000 | 5 000 — 8 000 |
| Пусконаладка и замеры | 0 | 2 000 | 2 000 |
| 17 500 | 25 000 — 28 000 | 7 500 — 10 500 |
Обслуживание устройства
После завершения монтажа устройство не стоит забрасывать. Раз в полгода я рекомендую проверять затяжку всех клеммных соединений, так как от вибраций и перепадов температур металл «гуляет». Обязательно очищайте вентиляционные отверстия от пыли обычным пылесосом или сжатым воздухом. Следите за индикацией ошибок на дисплее: если часто горит сигнал «Перегрузка», значит, пора пересмотреть список одновременно работающих приборов.
Сравнение с другими решениями
Помимо полноценных стабилизаторов, существуют реле напряжения и ИБП. Реле не выравнивает вольтаж, а просто отключает питание при выходе за пределы нормы. ИБП же дает автономность, но стоит значительно дороже. Выбор зависит от целей: для котла лучше электронный стабилизатор, для всей сети дома — инверторный или сервоприводный.
| Тип устройства | Плюсы | Минусы | Цена |
|---|---|---|---|
| Релейный | Быстрый, дешевый | Ступенчатая регулировка, шум | Низкая |
| Электромеханический | Высокая точность | Медленный, износ щеток | Средняя |
| Электронный (Тиристорный) | Очень быстрый, бесшумный | Сложный ремонт | Высокая |
| Инверторный | Идеальный синус, любая нагрузка | Высокая стоимость | Премиум |
| Реле напряжения | Защита от «отгорания нуля» | Не стабилизирует ток | Очень низкая |
| Бытовая техника | Мощность (Вт) | Рекомендуемый запас (Вт) | |
|---|---|---|---|
| Холодильник | 300 — 700 | 1500 (пуск) | 2000 |
| Стиральная машина | 2000 — 2500 | 500 | 3000 |
| Электрочайник | 2000 | 200 | 2200 |
| Газовый котел | 100 — 200 | 100 | 300 |
| Кондиционер | 1000 — 2000 | 1000 (пуск) | 3000 |
| Мощность нагрузки (кВт) | Сечение кабеля (мм²) | Номинал автомата (А) | Макс. ток (А) |
|---|---|---|---|
| До 3.5 кВт | 2.5 | 16 | 16 |
| До 5.5 кВт | 4 | 25 | 25 |
| До 7 кВт | 6 | 32 | 32 |
| До 10 кВт | 10 | 40 — 50 | 50 |
| Свыше 10 кВт | 16 | 63 | 63 |
Ответы на частые вопросы
Можно ли ставить один стабилизатор на всю квартиру или дом?
Да, это самое удобное решение. Устройство ставится на ввод после счетчика, и вся техника оказывается под защитой.
Что произойдет при сильной перегрузке?
Сработает встроенная защита или внешний автоматический выключатель, и питание отключится до устранения причины.
Какой тип выбрать специально для газового котла?
Я рекомендую инверторные или электронные модели. Котлы чувствительны к качеству синусоиды и резким скачкам.
Нужно ли заземление для работы стабилизатора?
Да, заземление необходимо для корректной работы защиты от пробоев и для безопасности пользователя.
Поможет ли стабилизатор при полном отключении света?
Нет, он только выравнивает напряжение. Для работы без света нужен ИБП с аккумуляторами.
Как часто нужно проверять контакты?
Раз в 6-12 месяцев, особенно если устройство работает под большой нагрузкой.
Можно ли подключать стабилизатор через обычный сетевой удлинитель?
Категорически нет. Тонкий провод удлинителя перегреется и может привести к пожару.
Влияет ли стабилизатор на расход электроэнергии?
У устройства есть собственный КПД. Небольшой процент энергии тратится на работу самого аппарата, но это незначительно.
Меры безопасности
При работе с электричеством строго соблюдайте правила: используйте только исправный инструмент с диэлектрическими ручками. Всегда отключайте вводной автомат перед началом монтажа. При работе с химией (очистители контактов) обеспечьте проветривание. Никогда не касайтесь оголенных проводов. Если вы не уверены в своих силах, пригласите сертифицированного электрика.
