Защита электропроводки от импульсных перенапряжений при грозе — это обязательная задача для любого частного дома. Ошибка в монтаже или отсутствие защиты может привести к выгоранию всей бытовой техники за доли секунды. Обычно установка УЗИП своими руками занимает от 2 до 4 часов, а стоимость комплекта оборудования варьируется от 3 000 до 15 000 рублей в зависимости от класса защиты. Правильный монтаж гарантирует, что опасный ток уйдет в землю, а не в ваш дорогой телевизор.
Особенности подготовки к монтажу
Перед тем как приступить к работе, нужно определиться с категорией защиты. Существуют устройства первого, второго и третьего типов. Первый тип ставится на вводе в здание, второй — в распределительном щите, а третий — непосредственно перед чувствительной электроникой. Я всегда советую комбинировать эти уровни для максимальной безопасности. Для работы потребуются базовые навыки электрики и строгое соблюдение ПУЭ. Монтаж следует проводить только в сухую погоду, когда нет никакой вероятности начала грозы.
Подбор необходимых материалов

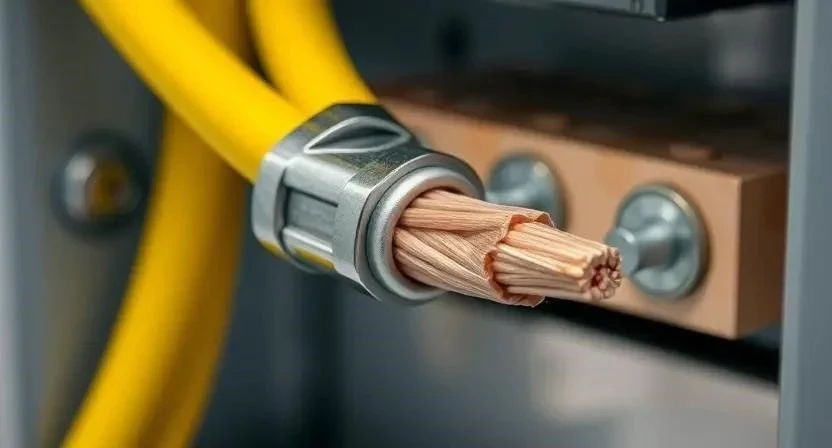

Для качественной защиты недостаточно купить один модуль. Нужен комплекс материалов, которые обеспечат надежный путь току. Основной акцент я делаю на сечении провода — он должен быть достаточно массивным, чтобы выдержать мощный импульс без расплавления изоляции.
- Модуль УЗИП (согласно количеству фаз в сети)
- Медный многожильный провод сечением 6 мм² (для простых сетей)
- Медный многожильный провод сечением 16 мм² (для мощных вводов)
- Наконечники НШВИ под обжим
- Шина заземления PE
- Изолирующие трубки для маркировки фаз
- Диэлектрические стяжки для фиксации кабеля
- Крепежные винты для DIN-рейки
При выборе бренда ориентируйтесь на проверенных производителей, которые соблюдают ГОСТ. Дешевые безымянные варисторы могут просто не сработать в критический момент.
| Наименование | Характеристика | Расход | Примерная цена |
|---|---|---|---|
| Модуль УЗИП (тип 2) | 3 фазы, 40кА | 1 шт. | 4 500 руб. |
| Провод медный ПВ-3 | Сечение 16 мм² | 3-5 метров | 250 руб./м |
| Наконечники НШВИ | 16 мм², луженые | 10 шт. | 150 руб./уп |
| Шина заземления | Медь, 20х5 мм | 1 шт. | 600 руб. |
| Клеммники/зажимы | Под DIN-рейку | 4 шт. | 300 руб. |

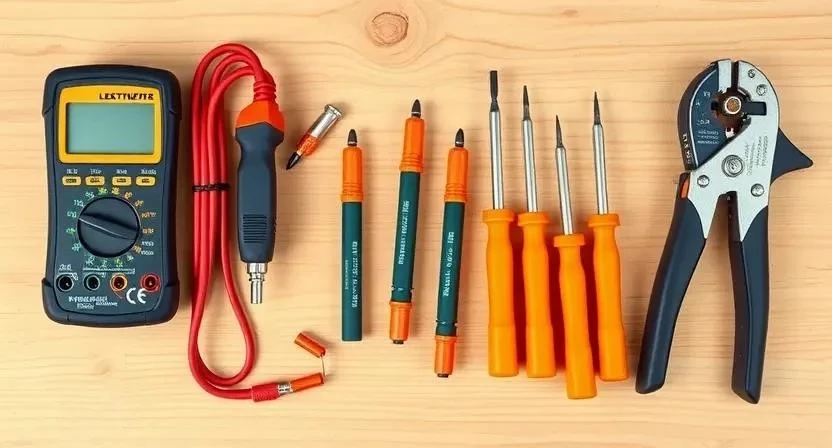

Инструментарий для работы
Инструмент должен быть качественным, чтобы не сорвать резьбу на клеммах УЗИП. Плохо затянутый контакт при скачке напряжения может привести к искрению и даже пожару в щитке.
- Набор диэлектрических отверток (шлиц и крест)
- Стриппер для зачистки изоляции
- Кримпер (обжимной инструмент) для наконечников
- Мультиметр для проверки напряжения и целостности
- Строительный уровень (для ровной установки рейки)
- Перфоратор с набором сверл (если щит ставится с нуля)
- Бокорезы или кусачки
| Инструмент | Назначение | Способ приобретения |
|---|---|---|
| Мультиметр | Проверка отсутствия фазы | Покупка |
| Кримпер | Обжим наконечников НШВИ | Покупка/Аренда |
| Стриппер | Быстрое снятие изоляции | Покупка |
| Перфоратор | Монтаж корпуса щитка | Аренда |
| Отвертки | Затяжка винтовых соединений | Покупка |
Организация рабочего пространства
Первым делом обеспечьте свободный доступ к электрощите. Я рекомендую убрать все лишние вещи вокруг, чтобы не споткнуться в процессе работы. Обязательно отключите общее питание на вводном автомате. Для безопасности используйте переносную светодиодную лампу, так как работать в темноте с проводами под напряжением смертельно опасно. Постелите на пол диэлектрический коврик или сухую доску.
Подготовка поверхности и соединений
Проверьте состояние вводного кабеля. Если изоляция потрескалась, ее нужно обновить. Очистите внутреннее пространство щита от пыли и строительного мусора. Если места под DIN-рейку мало, придется перекомпоновать автоматы. Самое важное — проверить качество заземления. Если сопротивление контура слишком высокое, УЗИП просто не сможет сбросить импульс в землю и станет бесполезным куском пластика. Я всегда замеряю сопротивление перед установкой, чтобы не работать вхолостую.

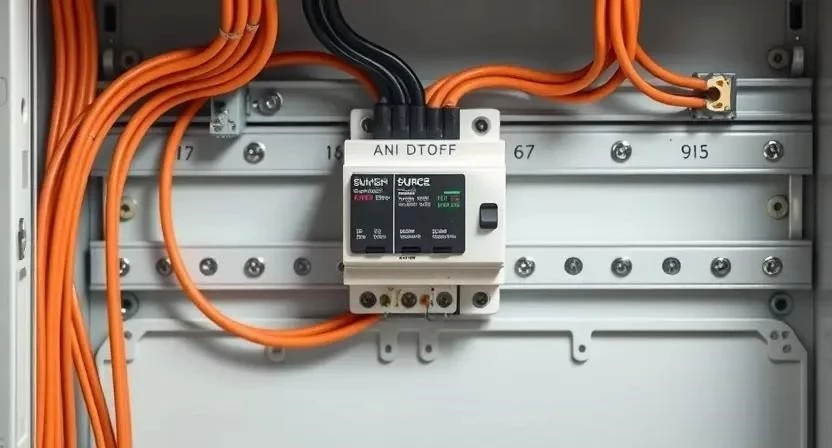

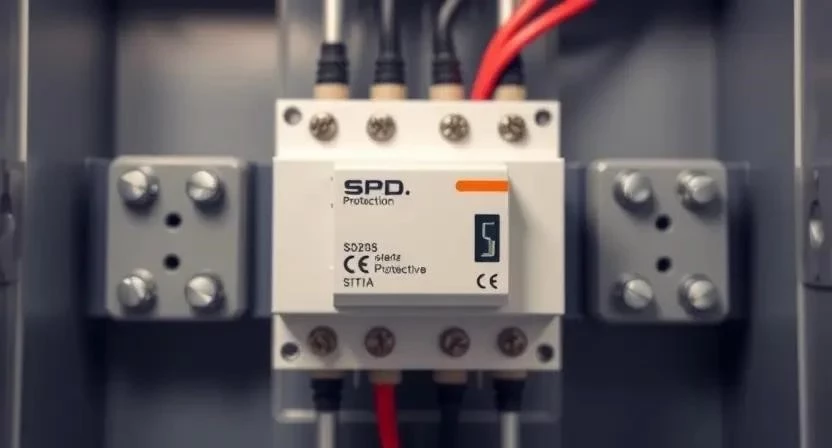

Технология установки ограничителя перенапряжения
Монтаж требует предельной точности. Помните, что каждый лишний сантиметр провода увеличивает индуктивность, что снижает эффективность защиты. Вот как я выполняю этот процесс пошагово.
- Полное обесточивание сети и проверка отсутствия напряжения мультиметром (10 мин).
- Разметка и установка DIN-рейки в щите с помощью уровня (15 мин).
- Монтаж модуля УЗИП на рейку до щелчка фиксатора (5 мин).
- Подключение фазных проводников к верхним клеммам устройства (20 мин).
- Подключение нулевого проводника (N) согласно схеме производителя (15 мин).
- Монтаж заземляющего проводника от нижней клеммы УЗИП к шине PE (20 мин).
- Обрезка соединительных проводов до минимально возможной длины (10 мин).
- Тщательная проверка затяжки всех винтовых соединений (10 мин).
- Визуальный осмотр изоляции на предмет задиров или повреждений (5 мин).
- Подача напряжения и контроль индикации (зеленый цвет означает норму) (5 мин).
- Тестирование системы через кнопку проверки (если есть у модели) (5 мин).
- Закрытие дверцы щита и маркировка всех линий (15 мин).
Однажды я чуть не допустил ошибку, решив оставить провода «с запасом» для удобства. Вспомнил, что длинные петли работают как антенны и могут исказить путь тока, поэтому сразу обрезал их максимально коротко. Это критический нюанс для грозозащиты.
| Этап | Действие | Ожидаемый результат |
|---|---|---|
| Подготовка | Отключение питания | Безопасная рабочая зона |
| Монтаж | Установка на DIN-рейку | Модуль жестко зафиксирован |
| Подключение | Соединение с шиной PE | Создан путь сброса тока |
| Проверка | Затяжка винтов | Отсутствие искрения и нагрева |
| Запуск | Подача напряжения | Индикатор горит зеленым |
Технические нюансы и требования ПУЭ
Температура в щитке не должна превышать нормы, иначе варисторы внутри УЗИП начнут деградировать быстрее. Важно помнить о совместимости: если в схеме стоит РКН или УЗО, УЗИП обычно ставится до них, чтобы импульс не «сжег» чувствительную электронику самих защитных устройств. Согласно ПУЭ, заземление должно быть непрерывным и иметь минимальное сопротивление. Я заметил, что многие пренебрегают сечением провода заземления, используя тонкие жилы, но для УЗИП это недопустимо — провод должен быть не менее 6-16 мм².
Типичные ошибки новичков
Многие пытаются сэкономить или упростить процесс, что приводит к печальным последствиям. Я часто вижу одну и ту же проблему: установку УЗИП после УЗО, из-за чего при срабатывании защиты может выбить весь дом или повредиться само УЗО.
- Использование слишком длинных соединительных проводов (создают индуктивность).
- Отсутствие полноценного заземляющего контура (УЗИП становится бесполезным).
- Применение провода сечением менее 6 мм² для заземления.
- Недостаточная затяжка клемм, что ведет к перегреву.
- Установка модуля в местах с высокой влажностью без защиты.
Если допустить такие ошибки, при первом же серьезном разряде молнии устройство может просто взорваться внутри щитка, не успев защитить технику.
Расчет стоимости монтажа
Цена зависит от того, какой класс защиты вы выбираете. Я рассчитал средние затраты для стандартного трехфазного ввода. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует наличия своего инструмента.
| Позиция | Цена своими руками | Цена с мастером |
|---|---|---|
| Модуль УЗИП | 4 500 руб. | 4 500 руб. |
| Расходники (кабель, наконечники) | 1 200 руб. | 1 200 руб. |
| Работа по установке | 0 руб. | 3 000 — 5 000 руб. |
| Проверка заземления | 0 руб. (своим прибором) | 1 500 руб. |
| 5 700 руб. | 10 200 — 12 200 руб. |
Эксплуатация и уход за устройством
УЗИП не является вечным прибором. Это расходный материал. Главный способ контроля — визуальный осмотр индикаторов. Пока горит зеленый свет, всё в порядке. Если индикатор стал красным, значит, варистор принял удар на себя и сгорел. В таком случае нужно заменить картридж. Я рекомендую раз в год, перед началом грозового сезона, подтягивать винтовые соединения, так как от вибраций и перепадов температур они могут ослабнуть. Срок службы модуля при отсутствии сильных разрядов составляет около 10 лет.
Альтернативные решения по защите
Если бюджет ограничен или нет возможности сделать полноценное заземление, можно использовать комбинированные устройства. Также отличным дополнением станут сетевые фильтры 3-го класса защиты, которые ставятся непосредственно в розетки с дорогой техникой. Сравнение простое: УЗИП в щитке защищает весь дом от мощных ударов, а фильтры в розетках «дочищают» мелкие скачки напряжения. Лучше всего работает многоступенчатая система.
Ответы на популярные вопросы
Можно ли ставить УЗИП в квартиру?
Да, можно, но эффективность будет зависеть от наличия заземления в подъездном щите. Если заземления нет, УЗИП работать не будет.
Чем отличается УЗИП от реле напряжения?
Реле защищает от длительного повышения или понижения напряжения (например, «отгорание нуля»), а УЗИП — от мгновенных импульсов (молния, коммутации в сети).
Нужно ли менять УЗИП после каждого срабатывания?
Если индикатор стал красным — замена картриджа обязательна, иначе защиты больше нет.
Какое сечение провода заземления выбрать?
Минимум 6 мм², но для вводных щитов я рекомендую 16 мм² для надежности.
Можно ли объединять несколько модулей?
Да, это делается при создании многоступенчатой защиты (Тип 1 + Тип 2 + Тип 3).
Влияет ли УЗИП на счетчик электроэнергии?
Нет, в обычном режиме он не потребляет ток и не влияет на показания счетчика.
Что будет, если не установить заземление?
УЗИП станет бесполезным, так как импульсному току будет некуда уходить, и он пойдет через вашу технику.
Меры безопасности:
При работе с электричеством всегда используйте диэлектрические перчатки и очки. Никогда не работайте в одиночку — рядом должен быть человек, способный обесточить сеть в экстренной ситуации. При использовании химии для очистки контактов обеспечьте проветривание помещения.
