Монтаж заземления в частном доме — это обязательная мера безопасности для защиты людей и техники от поражения током. Обычно такие работы занимают от 2 до 4 дней и обходятся в сумму от 7 000 до 25 000 рублей в зависимости от типа грунта. Чтобы всё работало правильно, необходимо соблюдать требования ПУЭ к заземляющим устройствам: основные нормы и правила установки. Грамотный подход исключает риск короткого замыкания и выхода из строя дорогой электроники.
Особенности подготовки к работам
Сначала нужно оценить свои силы. Я всегда говорю заказчикам: если нет опыта в электрике, лучше позвать спеца. Потребуются базовые навыки работы с инструментом и понимание простых схем. Место под контур выбирают на удалении от фундамента и газовых труб. Лучше всего проводить работы в сухой период, чтобы траншеи не превратились в болото.
Комплектация материалов
Для создания надежного контура подбираю материалы с запасом по прочности и коррозийной стойкости. Основной выбор стоит между сталью и медью. Сталь дешевле, но требует защиты, медь служит дольше, но стоит значительно дороже.

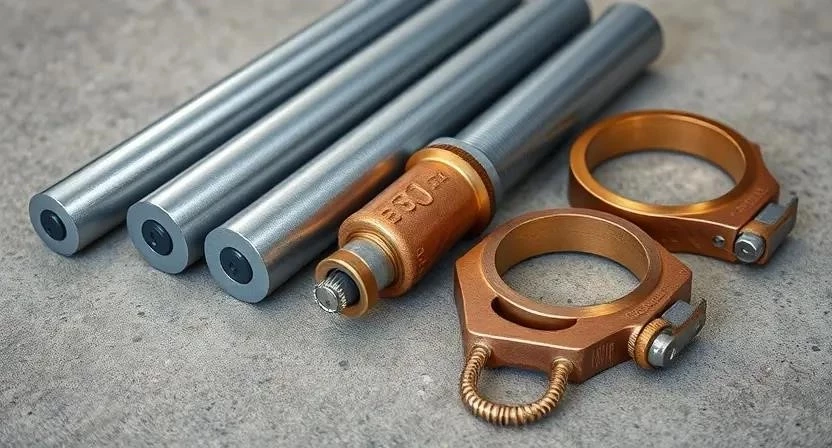

- Вертикальные электроды из оцинкованной стали (диаметр 16-20 мм)
- Горизонтальный соединительный проводник (стальная полоса 40х4 мм)
- Медный кабель ПВВ или ВВГнг для ввода в дом (сечение 6-16 мм²)
- Специальные заземляющие зажимы из латуни или стали
- Электроды из чистой меди (для влажных почв)
- Защитная гофра для кабеля в месте выхода из земли
- Антикоррозийная мастика или битумная краска
- Шина заземления (ГЗШ) для установки в электрощите
Расход материалов рассчитываю исходя из одного стандартного контура (треугольник с тремя электродами).
| Материал | Количество | Расход на контур | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Электрод стальной (2.5м) | 3 шт. | 3 шт. | 800 руб. | 2 400 |
| Полоса стальная (40х4) | 12 метров | 12 м | 120 руб/м | 1 440 |
| Кабель медный 10 мм² | 10 метров | 10 м | 150 руб/м | 1 500 |
| Зажимы/Сварка | 6 шт. | комплект | 100 руб/шт | 600 |
| Мастика антикор | 1 банка | 0.5 кг | 500 руб | 500 |
Инструментарий для монтажа
Инструменты подбираю под конкретные задачи. Если нет своего сварочного аппарата, его проще арендовать на пару дней, чем покупать дешевый и ненадежный вариант.
| Инструмент | Назначение | Обязательно/Желательно | Цена (аренда/покупка) |
|---|---|---|---|
| Перфоратор/Кувалда | Забивка электродов в грунт | Обязательно | от 500 руб/сут |
| Сварочный инвертор | Создание неразрывных соединений | Обязательно | от 700 руб/сут |
| Мегомметр | Замер сопротивления заземления | Обязательно | от 1000 руб/сут |
| Рулетка и уровень | Разметка и выравнивание | Обязательно | 500 руб |
| Лопата/Экскаватор | Рытье траншей под полосу | Обязательно | 300 руб |
Организация участка под заземление
Размечаю территорию колышками, соблюдая дистанцию от других коммуникаций. Важно проверить, нет ли под землей скрытых кабелей или труб. Я один раз чуть не перебил кабель связи, потому что не посмотрел план участка перед началом работ. Весь строительный мусор сразу выношу за пределы зоны монтажа, чтобы он не попал в траншеи.
Подготовка грунта и поверхности
Очищаю место заложения от дерна и крупных камней. Рытье траншей выполняю на глубину не менее 0.7 метра. Анализирую тип почвы: глина задерживает воду и имеет среднюю проводимость, а песок пропускает ток лучше, но быстрее пересыхает. Перед монтажом проверяю, чтобы дно траншеи было относительно ровным, без резких перепадов.
Технология установки заземляющего устройства
Процесс требует точности. Я всегда следую строгому алгоритму, чтобы не переделывать работу дважды.
- Расчет схемы (2 часа). Определяю количество электродов и их шаг, чтобы добиться нужного сопротивления по ПУЭ.
- Подготовка электродов (3 часа). Зачищаю концы стержней, если они окислены.
- Забивка стержней (6 часов). Вбиваю электроды вертикально с помощью кувалды или перфоратора.
- Укладка проводника (4 часа). Укладываю стальную полосу в траншею, соединяя электроды между собой.
- Сварка элементов (5 часов). Выполняю сварку встык. Помню, что болтовые соединения со временем окисляются.
- Защита от коррозии (2 часа). Прокрашиваю все сварочные швы битумной мастикой.

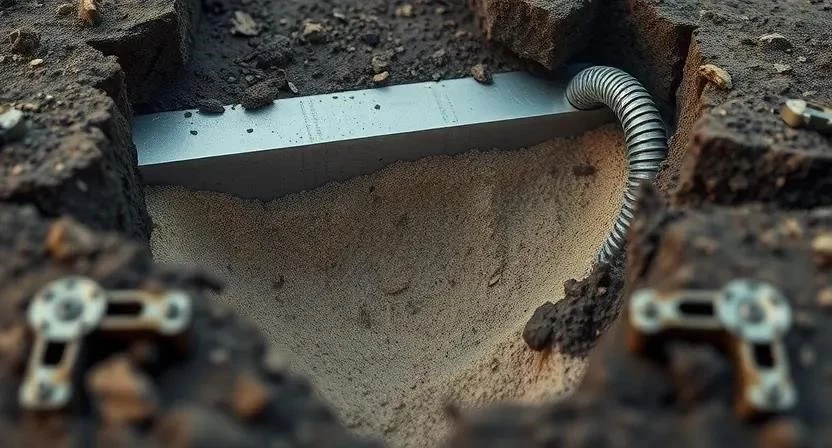

- Прокладка кабеля (4 часа). Тяну медный провод от контура к дому в ПНД-трубе.

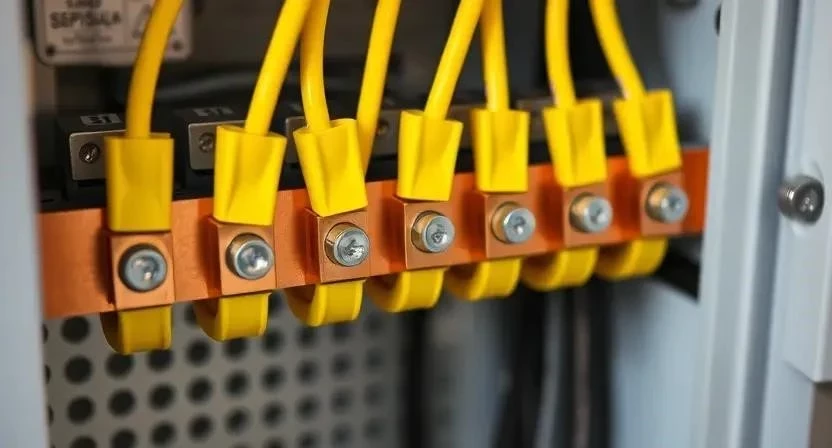

- Подключение к щиту (2 часа). Соединяю кабель с шиной заземления (ГЗШ) через зажим.
- Засыпка траншей (3 часа). Засыпаю грунт слоями по 15 см с послойной трамбовкой.

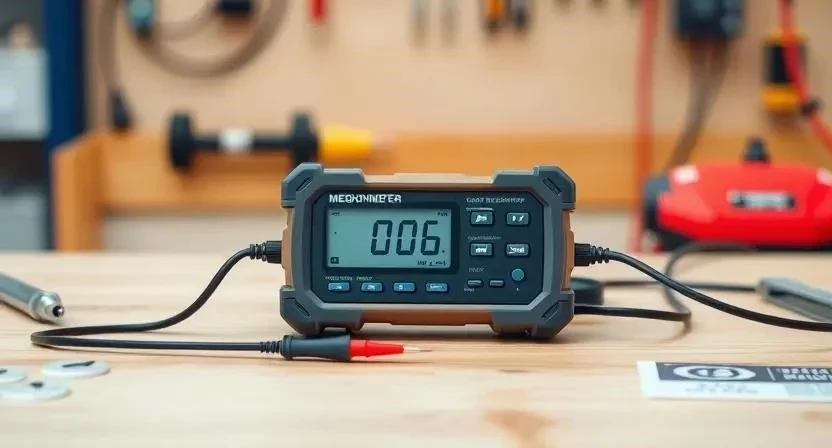

- Замер сопротивления (2 часа). Использую мегомметр для проверки итогового значения.
Помню случай, когда решил сэкономить и использовал болты вместо сварки. После первой зимы сопротивление выросло в три раза из-за коррозии в местах контакта. Теперь только сварка.
Технические нюансы и особенности
Температура и влажность почвы напрямую влияют на эффективность заземления. Зимой, при промерзании грунта, сопротивление растет. Поэтому закладываю электроды ниже глубины промерзания (обычно 1.5-2.5 метра). Также слежу за совместимостью металлов: прямой контакт меди и стали вызывает электрохимическую коррозию. Для их соединения использую специальные переходные зажимы.
Типичные ошибки при монтаже
Новички часто пытаются упростить процесс, что ведет к опасным последствиям. Я заметил, что многие используют обычную арматуру без цинкования — она сгнивает за 3-5 лет.
- Использование «черного» металла без антикоррозийной обработки.
- Слишком малая глубина заложения горизонтального проводника.
- Неправильный расчет количества электродов для конкретного типа почвы.
- Отсутствие защиты кабеля в месте входа в фундамент.
- Игнорирование замера сопротивления после завершения работ.
Один раз видел проект, где заземляющий провод просто бросили в траншею без трубы. Через год почва «сыграла», и провод просто лопнул. Всегда используйте гофру или ПНД-трубу!
Смета на устройство заземления
Стоимость зависит от того, делаете вы всё сами или нанимаете бригаду. Работа мастера включает в себя расчет, копку, сварку и обязательный замер.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Материалы | 6 000 | 6 000 | 0 |
| Аренда инструмента | 2 500 | 0 (свой инструмент) | -2 500 |
| Оплата работ | 0 | 12 000 | 12 000 |
| Замер сопротивления | 1 000 (аренда) | 2 000 | 1 000 |
| 9 500 | 20 000 | 10 500 |
Эксплуатация и обслуживание
Заземление не работает «вечно». Рекомендую проводить проверку сопротивления раз в 3-5 лет с помощью мегомметра. Срок службы оцинкованной стали составляет около 15-20 лет, меди — до 50 лет. Если замеры показывают рост сопротивления, значит, электроды начали корродировать или почва слишком пересохла.
Альтернативные способы заземления
Если грунт очень скалистый или песчаный, традиционный метод не сработает. В таких случаях применяю химическое заземление. Это установка электродов с засыпкой специальным электролитом (солевым гелем), который резко снижает сопротивление растеканию тока. Также существуют модульные комплекты, которые забиваются как один большой штырь, что ускоряет монтаж в два раза.
Часто задаваемые вопросы (FAQ)
Можно ли использовать обычную арматуру?
Можно, но только если она оцинкована. Обычная черная арматура быстро ржавеет, и через пару лет заземление перестанет работать.
Какое сопротивление должно быть в частном доме?
Для большинства бытовых сетей нормой считается сопротивление до 4 Ом, но для некоторых систем требуется до 10 Ом.
Нужен ли проект заземления?
Для частного дома достаточно схемы, но для коммерческих объектов проект обязателен по ПУЭ.
Как проверить заземление бытовым прибором?
Бытовым прибором точно проверить нельзя, только индикаторным. Для реального замера нужен только мегомметр.
Что лучше: медь или сталь?
Медь долговечнее и эффективнее, но сталь доступнее и при правильной защите служит достаточно долго.
Нужно ли заземлять все розетки?
Да, в системе TN-S или TN-C-S все защитные проводники должны быть объединены и подключены к контуру.
Можно ли использовать водопроводную трубу?
Категорически запрещено! Это опасно для жизни всех людей в доме и нарушает все нормы безопасности.
Поможет ли УЗО без заземления?
УЗО сработает при утечке тока, но заземление позволяет устройству сработать быстрее и предотвращает появление потенциала на корпусе прибора.
Меры безопасности: При работе со сварочным аппаратом обязательно используйте защитную маску и перчатки. При подключении кабеля к щиту полностью обесточьте сеть. Работайте в закрытой обуви, чтобы избежать травм при забивке электродов. Не допускайте попадания металла в глаза — используйте защитные очки.
