Монтаж заземляющего устройства в распределительном щите представляет собой критически важный этап электромонтажа, от которого напрямую зависит безопасность людей и сохранность бытовой техники. Средняя стоимость базового комплекта материалов для этой задачи составляет от 2 000 до 5 000 рублей. Весь процесс занимает около 4 часов работы при наличии всех инструментов. Правильно установленная шина заземления в щитке исключает появление опасного напряжения на корпусах приборов при пробое изоляции.
Базовые требования и подготовка к работе
Перед тем как приступить к монтажу, необходимо изучить требования ПУЭ (Правил устройства электроустановок). Основная цель здесь — создать надежный путь для тока утечки к заземлителю. Я всегда начинаю с оценки сложности объекта, так как в старых домах часто отсутствует общий контур, что усложняет задачу. Базовые знания электробезопасности обязательны: работа выполняется строго при полном обесточивании вводного кабеля.
Соблюдение техники безопасности — мой главный приоритет. Чтобы избежать несчастных случаев, я придерживаюсь следующих правил:
- Полное отключение питания на главном рубильнике.
- Проверка отсутствия напряжения мультиметром или индикаторной отверткой на всех фазах.
- Использование диэлектрического коврика под ногами.
- Применение инструмента с изолированными ручками (до 1000 В).
- Работа в защитных перчатках для предотвращения порезов о металл щитка.
- Обеспечение притока свежего воздуха в помещении.
- Запрет на работу в одиночку при высоком напряжении.
Комплектация и выбор материалов
Для качественного монтажа потребуется набор специализированных комплектующих. Основным элементом выступает медная шина PE, которая должна соответствовать по току вводному автомату. Я рекомендую покупать детали в проверенных электротехнических магазинах, чтобы избежать подделок из дешевых сплавов, которые быстро окисляются.

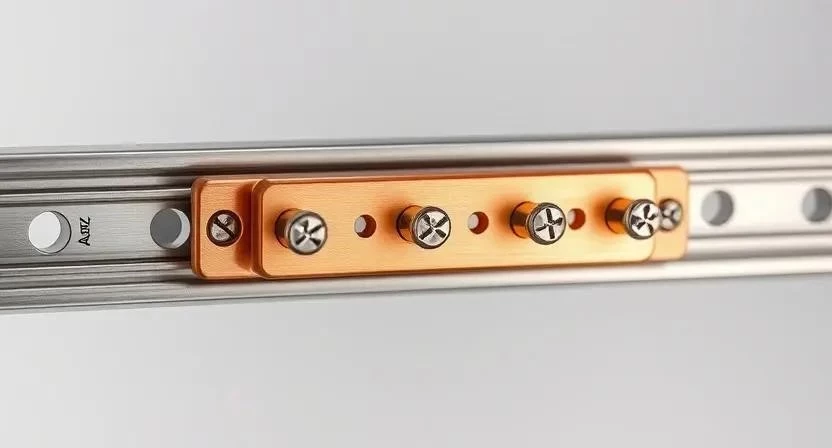

- Медная шина заземления (на DIN-рейку или на винты).
- Кабель ПВ-3 (ПуГВ) желто-зеленого цвета для разводки.
- Наконечники НШВИ (под сечение используемого провода).
- Изоляционные проходные втулки.
- Маркировочные бирки для каждой линии.
- Термоусадочные трубки для изоляции соединений.
- Винты из нержавеющей стали для крепления шины.
- Стяжки нейлоновые для фиксации кабелей.
Ниже приведена таблица с примерным расходом и стоимостью материалов для стандартного щитка на 10 линий.
| Наименование | Расход/Кол-во | Примерная цена за ед. | |
|---|---|---|---|
| Медная шина PE (12 отверстий) | 1 шт. | 450 руб. | 450 |
| Кабель ПуГВ 6 мм² (желто-зеленый) | 10 м | 80 руб./м | 800 |
| Наконечники НШВИ 6 мм² | 25 шт. | 5 руб./шт. | 125 |
| Термоусадка (диаметр 6 мм) | 2 м | 40 руб./м | 80 |
| Крепежный набор (винты, шайбы) | 1 компл. | 200 руб. | 200 |
Инструментарий для электромонтажа

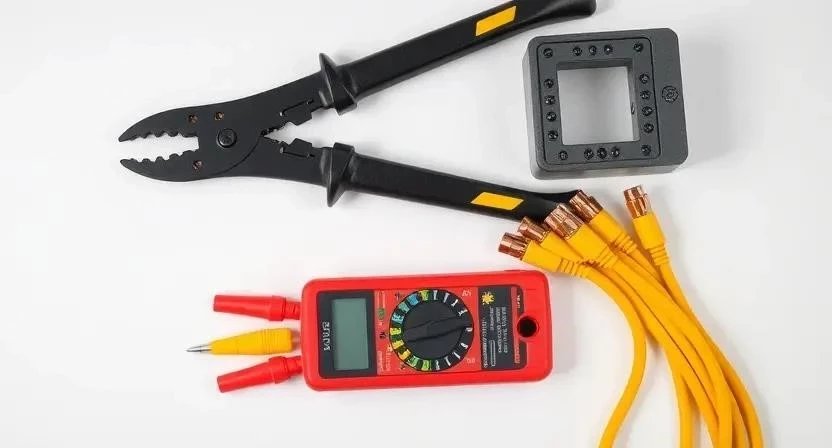

Правильный инструмент сокращает время работы и гарантирует надежность контакта. Использование обычных пассатижей вместо кримпера — типичная ошибка, ведущая к плохому прилеганию провода. Я использую профессиональный обжимной пресс, так как только он создает газонепроницаемое соединение.
- Стриппер для зачистки изоляции (позволяет не повредить жилу).
- Обжимной пресс (кримпер) для наконечников НШВИ.
- Набор отверток с разными типами шлицов (PH, PZ, SL).
- Цифровой мультиметр для проверки сопротивления.
- Перфоратор с бур 6 мм (если шина крепится к корпусу).
- Бокорезы для аккуратной обрезки кабеля.
- Уровень (для ровной установки шины).
Организация рабочего пространства
Эффективность работы зависит от порядка в щитовой. Прежде всего, я организую мощное освещение, используя переносной прожектор, так как в нишах щитков часто темно. Пол застилаю плотным картоном или пленкой, чтобы мелкие обрезки проводов и стружка не разлетелись по комнате.
Рабочее место должно быть свободно от посторонних вещей. Я раскладываю инструмент по группам: зачистка, обжим, крепление. Это позволяет не отвлекаться на поиски нужной отвертки в самый ответственный момент.
Подготовка поверхности и разметка
Чистота в щитке — залог качественной адгезии и отсутствия окислов. Сначала я удаляю весь строительный мусор, пыль и остатки шпаклевки с помощью строительного пылесоса. Один раз я забыл протереть корпус щитка от мелкой цементной пыли, и шина прилегла с перекосом — пришлось все откручивать и переделывать.
После очистки приступаю к разметке. С помощью уровня и карандаша отмечаю точки крепления шины PE. Важно расположить ее так, чтобы провода от автоматических выключателей доходили до нее без натяжения. Перед финальным монтажом я обязательно проверяю целостность заземляющего контура, замеряя сопротивление между вводом и общим заземлителем.
Технология установки по этапам
Монтаж выполняется строго последовательно. Я разделил процесс на 10 четких шагов, чтобы ничего не упустить.
- Подбор шины (15 мин). Выбираю модель с запасом по количеству отверстий (минимум +2 к числу линий).
- Фиксация основы (20 мин). Устанавливаю шину на DIN-рейку или прикручиваю к основанию щитка винтами.
- Подготовка ввода (30 мин). Завожу главный заземляющий проводник от контура в щиток.
- Опрессовка (40 мин). На все концы проводов надеваю наконечники НШВИ и плотно обжимаю их кримпером.
- Главное подключение (20 мин). Соединяю вводной заземляющий провод с шиной PE, затягивая винт максимально плотно.
- Разводка линий (60 мин). Подключаю защитные проводники от каждой группы потребителей к шине.
- Контроль затяжки (30 мин). Проверяю каждый винт, слегка потянув за провод — он не должен шевелиться.
- Маркировка (20 мин). Подписываю каждый провод (например, «Кухня», «Свет зал»), чтобы не запутаться в будущем.
- Замеры (30 мин). С помощью мультиметра проверяю отсутствие связи между фазой и землей.
- Завершение (20 мин). Закрываю дверцу щитка и проверяю срабатывание УЗО при имитации утечки.
Технические нюансы и эксплуатация
Температурный режим в щитке обычно стабилен, но при сильных нагрузках контакты могут нагреваться. Я рекомендую использовать только медные шины, так как они обладают лучшей проводимостью. Влажность воздуха может вызвать окисление меди, поэтому в сырых помещениях я применяю специальные антикоррозийные пасты.
Особое внимание уделяю совместимости металлов. Если вводной провод алюминиевый, а шина медная, я обязательно использую алюминиево-медные переходные наконечники. Прямой контакт алюминия с медью вызывает электрохимическую коррозию, что приводит к искрению и перегреву.
Типичные ошибки новичков
Часто начинающие электрики пытаются сэкономить, используя слишком тонкий провод для заземления. Я заметил, что сечение PE должно быть не меньше сечения фазного проводника (до 16 мм²). Еще одна грубая ошибка — отсутствие наконечников. Без них многожильный провод сплющивается винтом, площадь контакта уменьшается, и соединение начинает греться.
Самое опасное — совмещение нулевой (N) и заземляющей (PE) шин после ввода в квартиру. Видел я такие «шедевры», когда ноль и земля были скручены в одном месте после установки УЗО — это приводит к моментальному срабатыванию защиты и невозможности включить свет. Помните: разделение N и PE происходит строго в одной точке (ГЗШ).
Расчет затрат на монтаж
Стоимость реализации проекта зависит от того, кто выполняет работы. При самостоятельном монтаже вы экономите на оплате услуг мастера, но тратите время и покупаете инструмент.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы (шина, кабель) | 1 500 | 1 500 | 0 |
| Инструмент (аренда или покупка) | 2 000 | 0 (у мастера свой) | -2 000 |
| Работа по монтажу | 0 | 4 000 | 4 000 |
| Проверка и тестирование | 0 | 1 000 | 1 000 |
| 3 500 | 6 500 | 3 000 |
Для правильного подбора кабеля я использую следующую таблицу соответствия мощности и сечения:
| Мощность сети (кВт) | Ток (А) | Рекомендуемое сечение PE (мм²) | Тип наконечника |
|---|---|---|---|
| До 3.5 | 16 | 2.5 | НШВИ 2.5 |
| До 5.5 | 25 | 4 | НШВИ 4 |
| До 7.5 | 32 | 6 | НШВИ 6 |
| До 11 | 50 | 10 | НШВИ 10 |
| Свыше 11 | 63+ | 16 | НШВИ 16 |
Обслуживание системы после запуска
Установка шины — это не разовое действие, а начало эксплуатации. Я рекомендую раз в год проводить ревизию щитка. Со временем из-за температурных расширений и вибраций винты могут ослабнуть. Я всегда беру с собой динамометрическую отвертку, чтобы проверить затяжку всех соединений.
Визуальный осмотр помогает вовремя заметить окисление меди (появление зеленоватого налета). Срок службы качественной медной шины составляет более 25 лет при условии отсутствия влаги. Если заметили потемнение металла, очистите контакт мелкой наждачкой и затяните заново.
Альтернативные методы и системы
В современных проектах часто используют готовые модульные блоки заземления, которые вставляются в DIN-рейку как обычные автоматы. Это ускоряет монтаж и делает щиток более аккуратным.
Также важно понимать разницу в системах заземления. В системе TN-S защитный проводник PE идет от подстанции до самого потребителя. В более распространенной системе TN-C-S совмещенный провод PEN разделяется на N и PE именно в распределительном щите. Я предпочитаю TN-C-S для частных домов, так как это позволяет создать собственный надежный контур заземления.
Общий план-график работ выглядит так:
| Этап | Время (мин) | Результат |
|---|---|---|
| Подготовка и разметка | 60 | Готовое место под шину |
| Монтаж шины и вводного провода | 60 | Механическая фиксация |
| Подключение всех линий | 90 | Сформированная сеть PE |
| Тестирование и проверка | 60 | Акт безопасности |
| Сборка щитка | 30 | Готовое изделие |
Ответы на частые вопросы
Можно ли использовать стальную шину?
Нет, сталь обладает гораздо более высоким сопротивлением, чем медь. Это может привести к тому, что ток утечки не уйдет в землю, а останется на корпусе прибора.
Какое сечение провода выбрать для шины заземления?
Ориентируйтесь на фазный провод. Если фаза 2.5 мм², то и земля должна быть 2.5 мм². Для главного ввода обычно используют 6 или 10 мм².
Нужно ли заземлять корпус самого щитка?
Да, если щиток металлический, он обязательно соединяется с шиной PE гибким медным проводом.
Чем отличается шина PE от шины N?
Шина N (нейтраль) служит для возврата рабочего тока в сеть. Шина PE (защитная) используется только в аварийных ситуациях для отвода тока утечки в землю.
Можно ли объединить заземление с водопроводом?
Категорически запрещено. Металлические трубы могут быть заменены на пластик в любой момент, или через них может пройти опасный ток от соседей.
Как проверить эффективность заземления?
С помощью специального прибора — измерителя сопротивления заземления. В идеале сопротивление не должно превышать 4 Ом.
Что делать, если в доме нет общего контура заземления?
В таком случае необходимо создать собственный заземлитель (забить в землю стальные уголки или использовать модульное заземление), чтобы было к чему подключать шину PE.
