Подключение бытовой техники к системе отопления часто встречается в старых домах. Такая попытка сэкономить время обходится дорого: риск поражения током или штрафы от управляющей компании. Монтаж правильного контура занимает от одного до трех дней в зависимости от сложности. Стоимость базового комплекта материалов начинается от 3 000 рублей, но цена ошибки может быть фатальной. Понимание того, можно ли делать заземление на батарею отопления, спасает жизни.
Основы электробезопасности перед началом работ
Заземление — это преднамеренное электрическое соединение металлических частей оборудования с землей. Оно нужно, чтобы при пробое изоляции ток ушел в почву, а не через человека. Многие путают его с занулением. Зануление — это соединение с нулевым проводником сети. Это опасно, так как при обрыве нуля на корпусе прибора появится полноценная фаза.
Главный риск при неправильном подключении — электрошок. Если ток пойдет по трубам, любой человек, коснувшийся батареи или смесителя, получит разряд. Я видел, как из-за такой «схемы» искрило даже в соседних квартирах.
Комплект материалов для правильного монтажа
Для создания безопасной системы нужны качественные компоненты. Я всегда выбираю медные проводники, так как они имеют меньшее сопротивление и не окисляются так быстро, как сталь.
- Кабель ВВГнг 3х2.5 (основной силовой провод)
- Медная шина заземления (ГЗШ)
- Клеммники винтовые или пружинные
- Наконечники НШВИ для обжима жил
- Гофротруба ПВХ для защиты кабеля
- Изолента ПВХ или термоусадка
- Дюбель-хомуты для крепления провода
- Маркировочные бирки для проводов
| Материал | Количество (на 1 прибор) | Расход на м2/м.п. | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 10-15 м | 1 м.п. | 80 руб. | 1 200 руб. |
| Шина заземления | 1 шт. | 1 шт. | 300 руб. | 300 руб. |
| Гофротруба | 10 м | 1 м.п. | 25 руб. | 250 руб. |
| Клеммники/наконечники | 1 комплект | — | 200 руб. | 200 руб. |
| Расходники (хомуты, лента) | 1 набор | — | 150 руб. | 150 руб. |

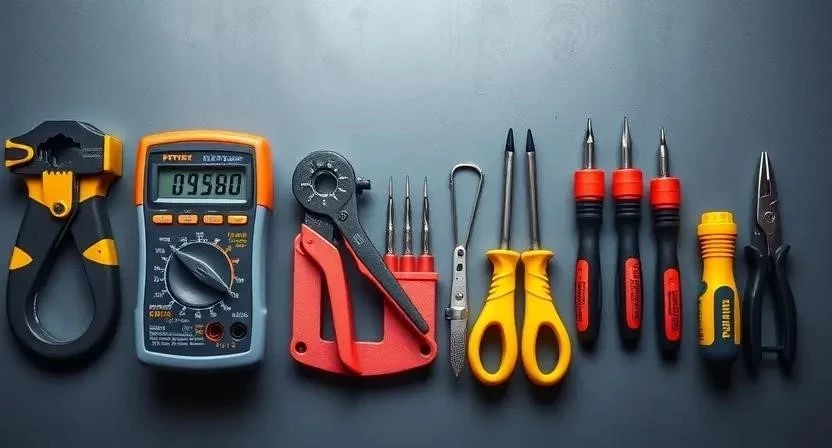

Инструментарий мастера
Без специального оборудования лезть в электрику нельзя. Инструмент должен быть с изолированными ручками до 1000В.
- Мультиметр — замер напряжения и сопротивления
- Индикаторная отвертка — быстрая проверка наличия фазы
- Стриппер — аккуратное снятие изоляции без повреждения жил
- Набор отверток (крест, шлиц) — затяжка контактов
- Пассатижи — обрезка и сгибание проводов
- Перфоратор — монтаж гофры и шины
- Кримпер — обжим наконечников
Подготовка помещения к работам
Первым делом обеспечиваю свободный доступ к электрощитку. Снимаю все декоративные панели. Проверяю состояние старой проводки: если изоляция потрескалась, ее придется менять. Важно отключить питание в квартире на время монтажа, чтобы избежать случайного касания фазы.
Подготовка поверхности и диагностика
Прежде чем что-то подключать, я проверяю корпус батареи. Беру мультиметр и замеряю потенциал между трубой и настоящей землей. Если прибор показывает напряжение — значит, кто-то из соседей уже «заземлился» на систему отопления. Это крайне опасно.
Замеряю сопротивление изоляции. Если оно низкое, значит, в сети есть утечки. Однажды я обнаружил в старом доме 110 вольт на радиаторе из-за того, что сосед подключил к нему старую плиту. В такой ситуации любое касание батареи превращает человека в проводник.
Пошаговая инструкция по созданию заземления
Работа выполняется строго по правилам ПУЭ. Я рекомендую делать все этапы последовательно.
- Анализ системы электроснабжения (1 час). Изучаю тип сети в доме (TN-S, TN-C или TN-C-S). Определяю, есть ли в щитке отдельная шина заземления (PE).
- Выбор типа заземления (30 мин). Выбираю вариант с прокладкой отдельного проводника от прибора до главного распределительного щита.
- Монтаж заземляющего проводника (3-5 часов). Прокладываю кабель ВВГнг в гофре от стиральной машины или холодильника до щитка. Креплю его хомутами каждые 50 см.

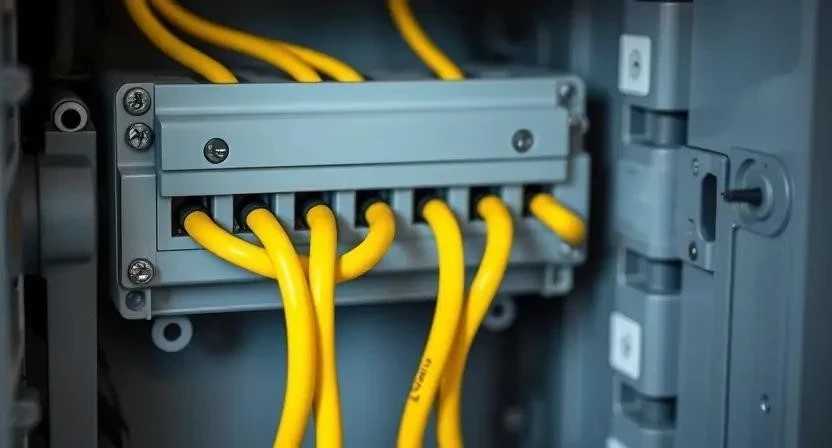

- Подключение к шине в щитке (1 час). Зачищаю конец провода, обжимаю наконечником и надежно затягиваю винтом на шине PE.
- Установка УЗО (1.5 часа). Монтирую устройство защитного отключения в цепь. Это обязательный шаг для защиты от утечек тока.
- Проверка надежности соединений (30 мин). Протягиваю все клеммы. Плохой контакт ведет к нагреву и пожару.
- Тестирование системы (1 час). С помощью мультиметра проверяю отсутствие напряжения на корпусе прибора при включенном питании.
- Финальный осмотр и изоляция (1 час). Закрываю щиток, убираю остатки материалов, маркирую новый провод.
| Этап | Время | Особенности |
|---|---|---|
| Диагностика | 1.5 часа | Поиск скрытых напряжений на трубах |
| Прокладка кабеля | 4 часа | Использование гофры ПВХ |
| Сборка в щитке | 2.5 часа | Монтаж УЗО и подключение к PE-шине |
| Тестирование | 1 час | Замер сопротивления и проверка УЗО |
| Завершение | 1 час | Маркировка и уборка |
Важные нюансы и требования ПУЭ
В старом жилом фонде часто вообще нет заземления. В таких домах ПУЭ запрещает любые самодельные варианты с трубами. Современные пластиковые трубы отопления (полипропилен) вообще не проводят ток. Если вы подключитесь к такой трубе, заземления не будет, но вы будете думать, что защищены. Это иллюзия безопасности.
Помню случай, когда жильцы заменили сталь на пластик, не тронув «заземляющий» провод. В итоге прибор остался без защиты, а владелец об этом даже не подозревал.
Распространенные ошибки новичков
Многие пытаются упростить задачу, что приводит к катастрофам. Я выделил основные промахи:
- Заземление на водопровод. Трубы могут быть заменены на пластик в любой момент.

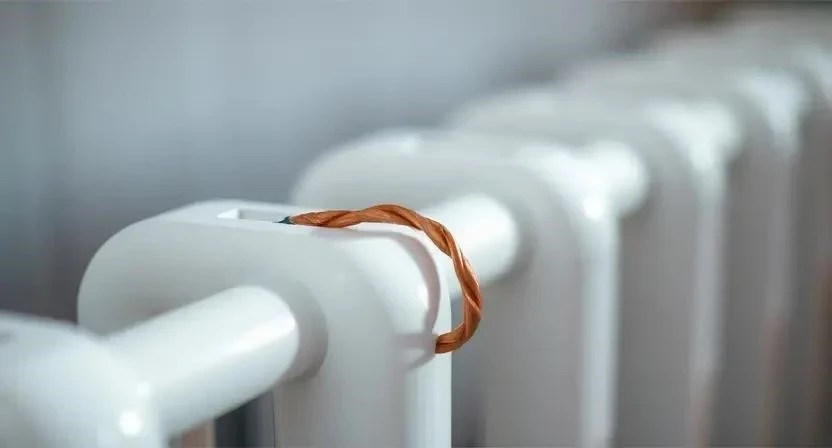

- Заземление на батарею. Создает риск удара током для всех соседей по стояку.
- Объединение нуля и земли. Создает опасный потенциал на корпусе приборов.
- Использование тонких проводов. Тонкий провод сгорит при серьезном коротком замыкании.
- Отсутствие УЗО. Без него заземление работает хуже, а риск смерти выше.
Расчет стоимости и анализ рисков
Правильный монтаж стоит денег, но он окупается отсутствием проблем с законом и здоровьем.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Риск при заземлении на батарею |
|---|---|---|---|
| Материалы | 2 000 — 4 000 | 2 000 — 4 000 | Бесплатно (кусок провода) |
| Работа | 0 | 5 000 — 10 000 | 0 |
| Безопасность | Высокая (при ПУЭ) | Максимальная | Нулевая (смертельно) |
| Штрафы/Ущерб | 0 | 0 | от 10 000 до бесконечности |
| ~3 000 руб. | ~12 000 руб. | Риск жизни и имущества |
Обслуживание системы после монтажа
Электрика не бывает вечной. Раз в год я рекомендую проверять затяжку винтовых соединений в щитке. Медь со временем «течет», и контакт ослабевает. Также обязательно раз в месяц нажимайте кнопку «Тест» на УЗО. Если устройство не отключило питание — значит, оно вышло из строя и требует замены.
Альтернативы при отсутствии заземления
Если в доме нет возможности проложить провод до щитка, используйте УЗО или дифф-автоматы. Они не заменяют заземление, но спасают жизнь. УЗО фиксирует утечку тока и отключает питание за доли секунды. Я устанавливал дифф-автомат клиенту, у которого была старая проводка без земли. Когда у него перетерся провод в стиральной машине, автомат сработал мгновенно, предотвратив удар током.
| Метод | Безопасность | Законность (ПУЭ) | Эффективность |
|---|---|---|---|
| Заземление на батарею | Опасно | Запрещено | Низкая/Опасная |
| Провод до шины PE | Высокая | Разрешено | Максимальная |
| Только УЗО/Дифф | Средняя | Разрешено | Высокая (защита жизни) |
| Зануление | Низкая | Ограничено | Средняя |
| Свой контур (дом) | Максимальная | Разрешено | Максимальная |
Часто задаваемые вопросы (FAQ)
Можно ли заземлять стиральную машину на батарею?
Категорически нет. Это опасно для вас и всех соседей. Используйте УЗО или полноценный заземляющий провод.
Что будет, если сосед заземлится на мою батарею?
Если у него произойдет пробой изоляции, ток пойдет по трубам в вашу квартиру. Вы можете получить удар током, просто коснувшись радиатора или крана.
Поможет ли УЗО, если нет заземления?
Да, УЗО отключит ток при утечке, но оно не уберет потенциал с корпуса прибора, который может быть ощутим как легкое «пощипывание».
Какой провод лучше для заземления?
Медный многожильный кабель ВВГнг с сечением не менее 2.5 мм2.
Законно ли заземление на трубу отопления?
Нет, это прямое нарушение правил устройства электроустановок (ПУЭ).
Как проверить, есть ли заземление в розетке?
С помощью мультиметра замерьте напряжение между фазой и заземляющим контактом. Оно должно быть примерно равно напряжению между фазой и нулем.
Сколько стоит работа мастера по заземлению?
В среднем от 5 000 до 15 000 рублей в зависимости от объема прокладки кабеля.
