Организация электроснабжения начинается с правильного расчета нагрузки и строгого соблюдения норм ПУЭ. Ошибки на этом этапе приводят к перегреву жил или падению напряжения в сети. Правильный выбор сечения и монтаж по ПУЭ гарантируют безопасность жилья. В среднем стоимость материалов для ввода на 20 метров обходится в 15–30 тысяч рублей. Весь процесс занимает от двух до четырех дней в зависимости от типа почвы. Грамотный подход исключает риск пожара и коротких замыканий.
Особенности подготовки и расчеты
Сначала я всегда определяю суммарную расчетную мощность всех электроприборов в доме. Обычно для частного сектора это 10–15 кВт. Важно учитывать требования ПУЭ по заземлению и защите кабеля от механических повреждений. Для работы потребуются базовые навыки электромонтажа и умение пользоваться измерительными приборами. Монтаж лучше проводить весной или осенью. В сильные морозы грунт становится слишком твердым, а в летний зной работа в траншее изматывает.
Перечень необходимых материалов

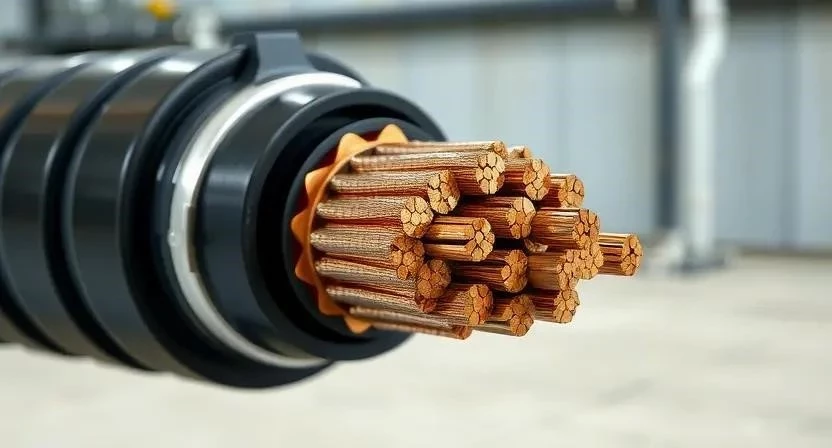

Для надежного ввода я использую только сертифицированные кабели с индексом «нг» (не поддерживающие горение). Основной выбор падает на медный ВВГнг или самонесущий изолированный провод СИП для воздушных линий. Труба ПНД защищает жилы от давления грунта и влаги. Гофра применяется внутри помещений для удобства прокладки.
- Кабель ВВГнг (сечение согласно расчету)
- Провод СИП (для воздушного ввода)
- Труба ПНД диаметром 32–50 мм
- Гофрированная труба ПВХ
- Специальные зажимы (анкеры) для СИП
- Изолента ПВХ и термоусадочные трубки
- Герметик силиконовый или монтажная пена
- Металлические гильзы для защиты ввода
Ниже приведена таблица для подбора кабеля в зависимости от мощности вашего дома.
| Мощность дома (кВт) | Сечение меди (мм²) | Сечение алюминия (мм²) | Примерная цена за метр (руб) |
|---|---|---|---|
| 5 | 4 | 6 | 120–200 |
| 10 | 6 | 10 | 180–300 |
| 15 | 10 | 16 | 250–450 |
| 20 | 16 | 25 | 350–600 |
| 25 | 25 | 35 | 500–800 |
Инструментарий для монтажа

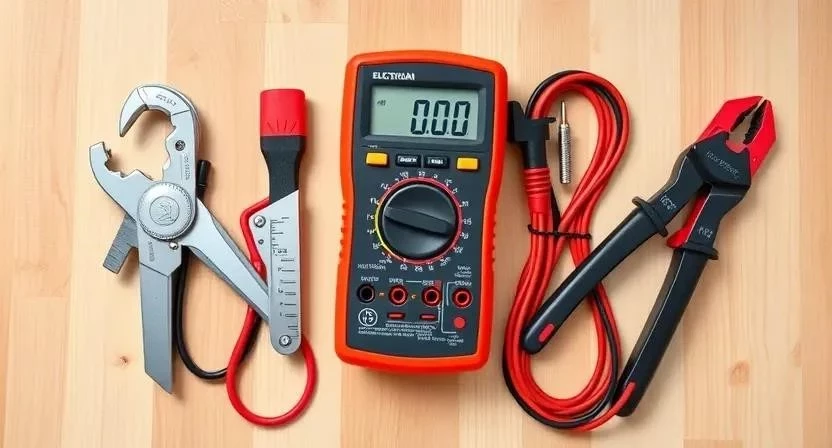

Качественный инструмент ускоряет работу и исключает брак. Я рекомендую использовать стриппер для зачистки жил, чтобы не повредить саму жилу ножницами. Для прокладки кабеля в бетонном фундаменте понадобится мощный перфоратор. Мультиметр обязателен для проверки целостности линии перед подачей напряжения.
| Инструмент | Назначение | Статус | Примерная цена (руб) |
|---|---|---|---|
| Лопата / Мини-экскаватор | Рытье траншеи | Обязательно | 500 – 5000 (аренда) |
| Перфоратор | Бурение отверстий в стене | Обязательно | 4000 – 12000 |
| Стриппер | Снятие изоляции | Желательно | 800 – 2000 |
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | 1000 – 5000 |
| Уровень | Установка щитка | Обязательно | 400 – 1500 |

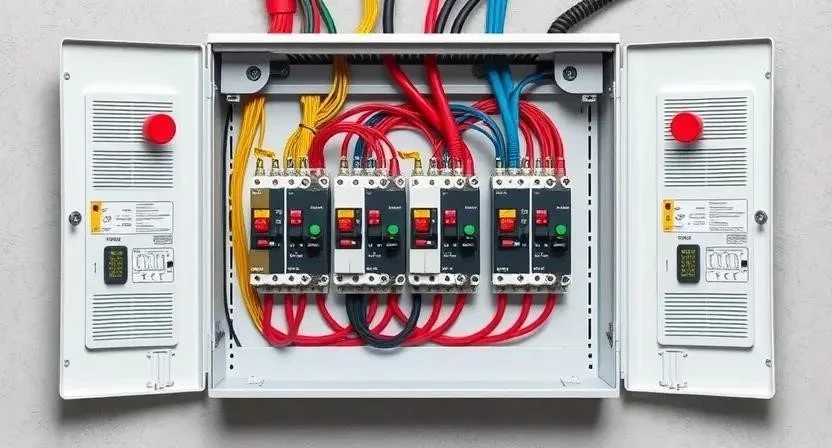

Обустройство места под электрощит
Место под вводной щит выбирается максимально близко к точке входа кабеля в дом. Обычно это прихожая или техническое помещение. Я всегда защищаю внутренние стены пленкой или оргалитом, чтобы строительная пыль не осела на отделке. Зона прохода кабеля должна быть полностью очищена от мусора. Важно оставить запас кабеля (около 1 метра) для удобного подключения автоматов в будущем.
Работа с фундаментом и стенами
Проход кабеля через фундамент осуществляется через гильзы из ПНД или стальных труб. Это предотвращает истирание изоляции о бетон. Я бурю отверстие с небольшим уклоном в сторону улицы, чтобы конденсат не стекал внутрь дома. После установки гильзы место примыкания обрабатывается грунтовкой и заполняется герметиком. Такая герметизация исключает попадание грунтовых вод и грызунов в помещение.
Этапы установки вводного кабеля
Процесс требует последовательности. Я однажды столкнулся с очень твердой глинистой почвой, из-за чего время рытья траншеи увеличилось втрое. В таких случаях лучше взять инструмент в аренду. Обязательно используйте перчатки и защитные очки при бурении бетона.
- Расчет нагрузки (1 час). Считаем все приборы, добавляем запас 20%.
- Выбор кабеля (1 час). Подбираем марку ВВГнг или СИП по сечению.
- Подготовка траншеи (8-12 часов). Копаем канаву глубиной 70-80 см.

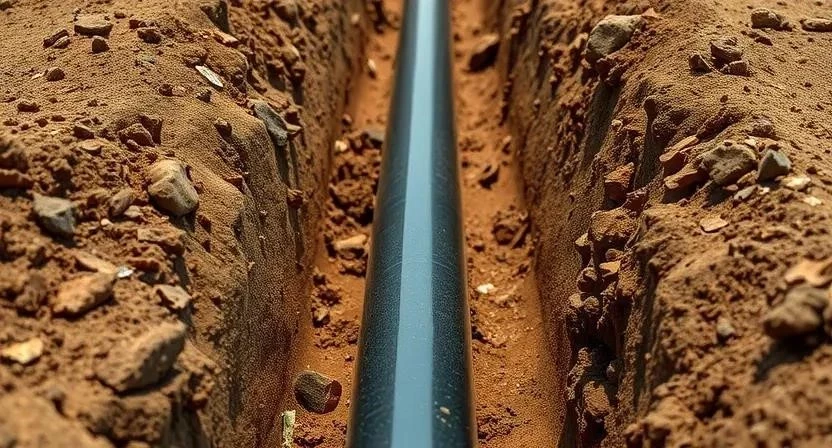

- Укладка трубы ПНД (3 часа). Укладываем трубу по дну траншеи с песчаной подушкой.
- Завод кабеля в дом (2 часа). Протягиваем кабель через трубу в помещение.
- Фиксация в гильзе (1 час). Надежно закрепляем кабель в точке входа.
- Подключение к автомату (2 часа). Заводим жилы в вводной автомат в щитке.
- Заземление (3-5 часов). Монтируем контур заземления и соединяем с шиной.
- Проверка изоляции (1 час). Прозваниваем линию мультиметром на отсутствие КЗ.
- Герметизация ввода (1 час). Заполняем зазоры в гильзе герметиком.
- Тестовый запуск (1 час). Подаем напряжение и замеряем вольтаж.
Технические тонкости и нормы
Температура почвы влияет на охлаждение кабеля, поэтому в песчаных грунтах заложение может быть чуть меньше. Однако я строго придерживаюсь нормы в 70 см для защиты от случайного перекопа. Радиус изгиба кабеля не должен быть слишком острым, иначе повредится внутренняя структура жил. Категорически запрещено напрямую соединять медь и алюминий — используйте специальные переходные клеммники или гильзы, чтобы избежать электрохимической коррозии.
Типичные промахи новичков
Часто люди пытаются сэкономить на сечении, выбирая кабель «на глаз». Это приводит к падению напряжения, из-за чего техника начинает работать с перебоями. Мой сосед решил сэкономить и проложил кабель без трубы ПНД. Через два года из-за смещения грунта изоляция перетерлась, и произошел пробой. Я заметил, что многие забывают про заземление, полагаясь на «старый метод» с трубой водопровода, что опасно для жизни.
- Использование слишком тонкого сечения жил.
- Прокладка кабеля в земле без защитной трубы.
- Отсутствие или неправильный монтаж контура заземления.
- Выбор кабеля без индекса «нг» для внутренних работ.
- Слишком резкие изгибы провода при вводе в щит.
Смета на материалы и работы
Я рассчитал смету для стандартного ввода длиной до 20 метров. Самостоятельный монтаж позволяет существенно сэкономить на оплате труда, но требует времени и наличия инструмента.
| Статья расходов | Количество | Средняя цена (руб) | |
|---|---|---|---|
| Кабель ВВГнг 3х10 | 25 м | 350 / м | 8750 |
| Труба ПНД 40 мм | 20 м | 60 / м | 1200 |
| Вводной щиток с автоматами | 1 шт | 4500 | 4500 |
| Расходники (герметик, хомуты) | комплект | 1500 | 1500 |
| — | — | 15950 |
| Вариант выполнения | Стоимость работ (руб) | Срок (дни) | Общие затраты (руб) |
|---|---|---|---|
| Своими руками | 0 | 3-4 | 15950 |
| Бригада электриков | 12000 – 20000 | 1-2 | 27950 – 35950 |
Эксплуатация и обслуживание
После завершения работ я рекомендую раз в год подтягивать винтовые зажимы в щитке. От перепадов температур и вибраций контакты могут ослабнуть, что приведет к искрению. Срок службы качественного медного кабеля в ПНД трубе составляет около 30–50 лет. При пиковых нагрузках (например, зимой при работе всех обогревателей) следите за температурой вводного автомата — он не должен быть горячим на ощупь.
Сравнение способов ввода электричества
Выбор между подземным и воздушным вводом зависит от ландшафта и бюджета. Воздушный ввод через СИП дешевле и быстрее в монтаже. Подземный вариант эстетичнее и надежнее при сильных ветрах или обледенении.
- Подземный ввод защищен от обрывов при шторме.
- Воздушная линия не требует рытья траншеи.
- Медь обладает лучшей проводимостью, чем алюминий.
- Алюминий СИП значительно дешевле при больших длинах.
- Подземный кабель требует обязательной защиты трубой.
- Воздушный ввод требует установки опор или крепления к стене.
- Медь меньше подвержена коррозии в сырой почве.
Ответы на частые вопросы
Какое сечение выбрать для 15 кВт?
Оптимально использовать медный кабель сечением 10 мм².
Можно ли использовать обычный ВВГ без индекса «нг»?
Не рекомендую. Индекс «нг» означает, что кабель не поддерживает горение, что критично для безопасности дома.
Какая должна быть глубина траншеи?
Согласно ПУЭ, стандартная глубина заложения составляет 70 см.
Как избежать конденсата в трубе ПНД?
Сделайте небольшой уклон трубы в сторону улицы и используйте качественный герметик на входе в дом.
Нужна ли песчаная подушка под трубу?
Да, слой песка 5–10 см защищает трубу от острых камней в грунте.
Можно ли прокладывать кабель без трубы?
Это грубое нарушение. Без защиты кабель может быть поврежден осадкой грунта или грызунами.
Чем заделать отверстие в фундаменте?
Используйте специализированный полиуретановый герметик или монтажную пену с последующей затиркой цементным раствором.
