Организация электроснабжения на стройплощадке

Организация электроснабжения на стройплощадке — это первая серьезная задача при возведении дома. Без электричества невозможно использовать бетономешалку, сварочный аппарат или даже простое освещение в темное время суток. Временная электрика на стройке обходится в среднем от 15 000 до 45 000 рублей. Монтаж всей системы занимает около 3 дней. Правильный расчет нагрузки предотвратит короткие замыкания и выход из строя дорогой техники.

Первые шаги и расчет мощности

Прежде чем бежать в магазин, нужно понять, сколько техники будет работать одновременно. Сварочный аппарат и бетономешалка потребляют много энергии, поэтому расчет нагрузки должен быть с запасом. Я всегда начинаю с составления списка всех электроприборов, которые планируется использовать. Для большинства частных строек достаточно 5-7 кВт, но если планируется интенсивная сварка, стоит запрашивать больше.

Минимальные навыки электромонтажа обязательны, иначе риск получить удар током слишком велик. Весь процесс от получения ТУ до первой розетки занимает обычно от 48 до 72 часов. Начинать монтаж лучше всего сразу после установки временного забора и расчистки площадки под фундамент.

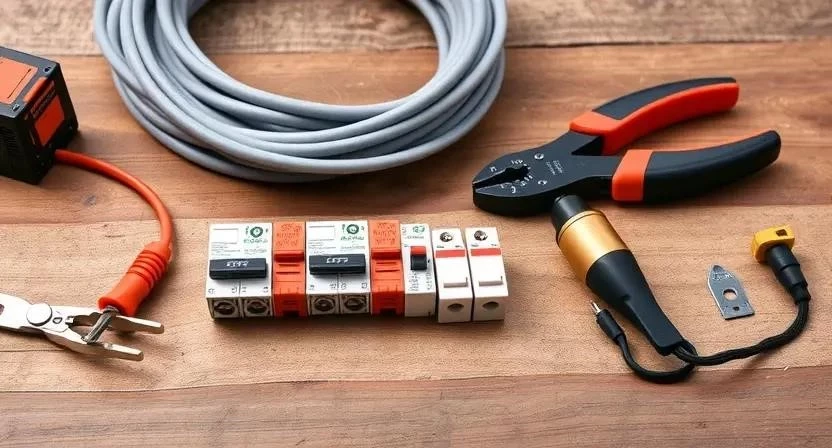

Список материалов для закупки

Для надежной работы сети нельзя экономить на сечении провода и защите. Я рекомендую использовать только медный кабель с индексом «нг» (не поддерживающий горение). Количество материалов зависит от площади участка и удаленности точки подключения.

• Кабель ВВГнг 3х2.5 для силовых линий
• Кабель ВВГнг 3х1.5 для освещения
• Электрощиток на DIN-рейку (влагозащищенный IP54)
• Автоматические выключатели на 16А и 25А
• УЗО (устройство защитного отключения) на 30мА

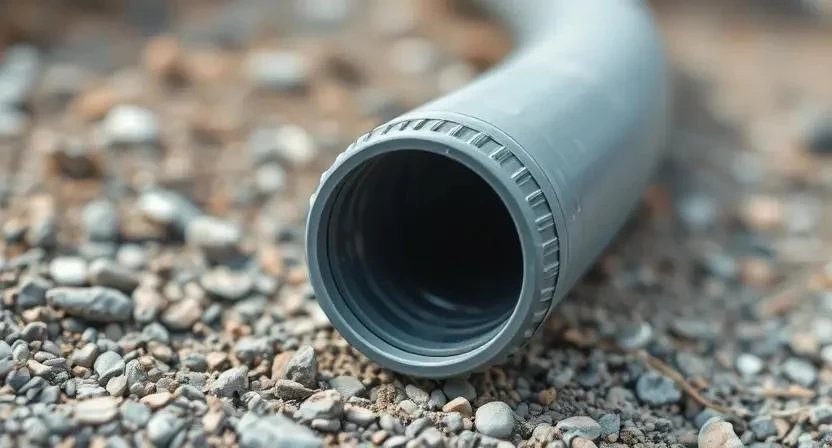

• Гофрированная труба ПНД для защиты кабеля в земле
• Распределительные коробки с высокой степенью защиты
• Розетки строительного исполнения (IP44)
• Светильники переносные или прожекторы
• Клеммники WAGO или винтовые зажимы

Инструменты для работы

Правильный инструмент ускоряет процесс и делает соединения надежными. Если чего-то нет в наличии, проще взять в аренду на выходные, чем покупать дешевый китайский аналог, который сломается на первом же кабеле.

• Стриппер — для быстрой и аккуратной зачистки изоляции
• Индикаторная отвертка — проверка наличия фазы
• Пассатижи — обжим и перекусывание проводов
• Перфоратор — монтаж щитка и крепление гофры
• Набор отверток (крест, шлиц) — затяжка клемм
• Строительный уровень — установка щитка по вертикали
• Рулетка — разметка трасс

Разметка и организация пространства

Место для временного щитка выбирайте в сухом месте, желательно под навесом или в временном бытовке. Важно, чтобы к нему был свободный доступ для любого члена бригады. Кабельные трассы должны проходить вдали от мест проезда тяжелой техники, чтобы избежать разрыва жил.

Для заземления расчищается участок земли вдали от фундамента, где почва имеет нормальную влажность. Это обеспечит качественный контакт заземляющего контура с грунтом.

Подготовка кабельных трасс

Прокладка кабеля осуществляется двумя способами: в траншеях или по воздуху. Я считаю, что траншеи надежнее, хотя и требуют больше сил. Глубина траншеи должна быть не менее 40-60 см, чтобы кабель не замерз и не был поврежден при легкой перекопке участка.

Если используется воздушная линия, устанавливаются деревянные или металлические опоры. Места крепления щитка очищаются от пыли и мусора. Перед началом работ обязательно проверяется готовность фундамента, чтобы не перекладывать кабель дважды.

Алгоритм монтажа электрики

Процесс требует строгого соблюдения последовательности. Я однажды обжегся, когда решил сначала раскидать розетки, а потом ставить щиток — в итоге пришлось переделывать половину соединений. Вот как нужно делать правильно:

1. Получение ТУ и подключение (4 часа). Оформление документов в электросетях и вывод кабеля от столба к участку.

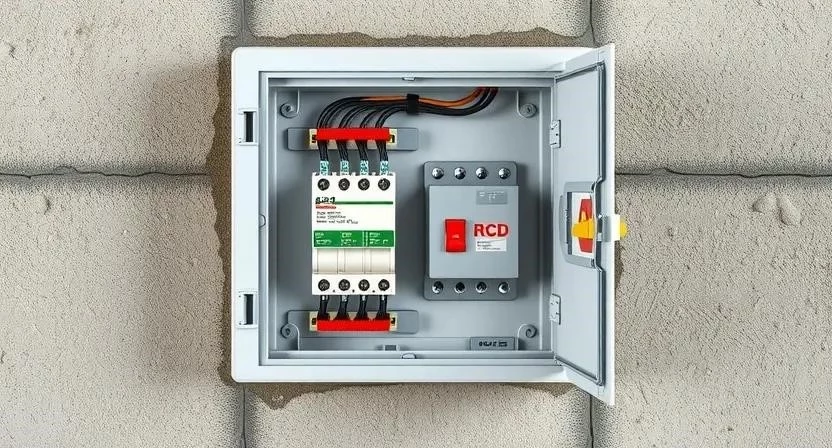

2. Монтаж щита (3 часа). Установка корпуса временного распределительного щита на опору или стену бытовки.
3. Установка защиты (2 часа). Монтаж УЗО и автоматических выключателей на DIN-рейку.
4. Контур заземления (5 часов). Забивка заземляющего электрода и соединение его с шиной заземления в щитке.
5. Прокладка магистрали (6 часов). Укладка основного кабеля в гофре по траншеям или по опорам.
6. Монтаж коробок (3 часа). Установка распределительных коробок в точках разветвления сети.

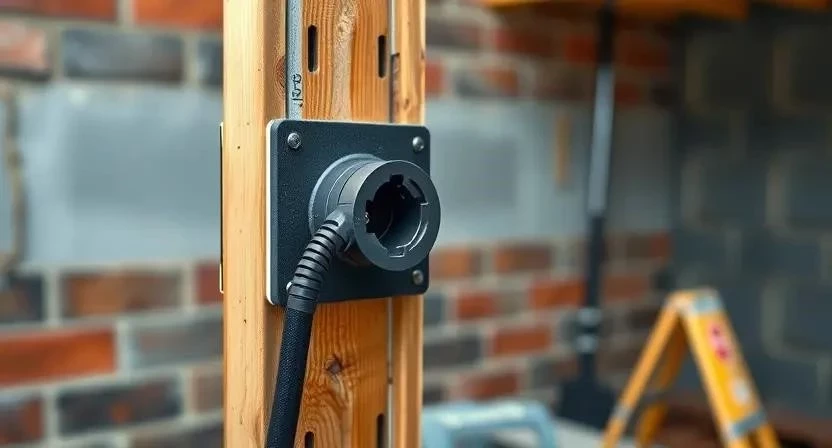

7. Установка точек питания (4 часа). Монтаж розеток IP44 и осветительных приборов.
8. Соединение и затяжка (3 часа). Соединение всех жил через клеммники, проверка плотности зажима винтов.
9. Тестирование (2 часа). Проверка цепи мультиметром и запуск под нагрузкой (включение мощного инструмента).
10. Маркировка (1 час). Подпись каждого автомата в щитке (например: «Свет», «Розетки дом», «Бетономешалка»).

При соединении проводов я использую только качественные зажимы, так как обычная скрутка на стройке быстро окисляется и начинает греться. Особое внимание уделите затяжке контактов в автоматах — слабый контакт ведет к оплавлению пластика.

Технические особенности

Помните, что высокая влажность воздуха и конденсат в гофре могут привести к утечке тока. В таких условиях изоляция кабеля подвергается повышенному износу. Если вы заливаете заземляющий контур бетоном, учитывайте время высыхания смеси — полноценную нагрузку на соединение можно давать через 3-7 дней.

Все материалы должны быть совместимы. Не пытайтесь соединить алюминиевый провод с медным напрямую — используйте специальные переходные клеммы. Для защиты от скачков напряжения в сети, которые часто случаются в СНТ, рекомендую поставить реле напряжения в главный щиток.

Типичные промахи при монтаже

Новички часто пытаются сэкономить, что приводит к авариям. Я заметил, что самая частая проблема — это использование бытовых удлинителей вместо полноценной разводки. Это опасно и неэффективно.

1. Слишком тонкий кабель. Использование провода 1.5 мм² для сварочного аппарата приводит к его перегреву и падению напряжения.
2. Отсутствие УЗО. Без него любой пробой изоляции в сыром инструменте может закончиться трагически. Я сам однажды получил легкий удар током из-за отсутствия защиты на старом инструменте.
3. Прокладка по земле. Кабель без гофры перетирается о камни или перерезается лопатой при подготовке фундамента.
4. Плохие контакты. Недотянутый винт в щитке вызывает искрение и пожар.
5. Отсутствие заземления. Работа без заземления делает корпус любого электроинструмента потенциально опасным.

Финансовая сторона вопроса

Стоимость временного электричества зависит от того, будете ли вы нанимать профи или делать все сами. Самостоятельный монтаж экономит деньги, но требует времени и уверенности в своих силах.

Эксплуатация и проверка

Временная сеть не рассчитана на десятилетия, но она должна работать безотказно весь период стройки. Раз в месяц я рекомендую проверять целостность изоляции в местах, где кабель подвергается механическому воздействию. Обязательно подтягивайте винты в щитке — от вибраций и перепадов температур они могут ослабнуть.

Срок эксплуатации такой сети обычно составляет от 6 месяцев до 2 лет. После завершения основных черновых работ и монтажа постоянной электрики, временную сеть следует полностью демонтировать.

Варианты с генераторами

Если подключение к сети затягивается, выручает дизель-генератор. Это дорогой вариант из-за стоимости топлива, но он дает полную автономность. Переносные электростанции удобны для точечных работ, но не заменят полноценную разводку по всему участку.

Сравнение простое: сеть дешевле в эксплуатации, но дороже в первоначальном подключении. Генератор дает свободу перемещения, но шумит и требует постоянного обслуживания.

Часто задаваемые вопросы

Можно ли использовать бытовой удлинитель вместо временной сети?
Нет, бытовые удлинители не рассчитаны на постоянную нагрузку и влажную среду стройки. Они быстро перегреваются и могут вызвать пожар.

Какое сечение кабеля выбрать для стройки?
Для основных силовых линий используйте ВВГнг 3х2.5 мм², для освещения достаточно 3х1.5 мм².

Обязательно ли ставить УЗО на временную электрику?
Да, это жизненно важно. На стройке высокая влажность и риск повреждения кабеля, УЗО спасет вас от удара током.

Как сделать заземление своими руками?
Забейте в землю стальной уголок или специальный заземляющий штырь на глубину 1.5-2 метра и соедините его с шиной в щитке.

Можно ли использовать алюминиевый провод?
Крайне не рекомендую. Алюминий хрупкий, быстро окисляется и имеет худшую проводимость, чем медь.

Как защитить кабель от переезда техники?
Прокладывайте кабель в ПНД-трубе в траншее глубиной от 50 см или используйте специальные кабельные трапы.

Какой автомат поставить на общую линию?
Обычно ставят автомат на 25А или 32А, в зависимости от выделенной мощности по ТУ.

Сколько точек питания нужно на дом 100 м2?
Оптимально 4-6 розеток, распределенных по периметру и в центре помещения, плюс 2-3 точки освещения.

Меры безопасности: При работе с электричеством обязательно используйте диэлектрические перчатки и обувь на резиновой подошве. Все работы в щитке проводите только при полностью отключенном питании. Если работаете с химией (герметики, очистители), обеспечьте проветривание. Никогда не работайте под напряжением в сырую погоду!
