Организация электроснабжения в гараже начинается с определения всех точек потребления энергии. Обычно такие работы занимают от 3 до 5 дней, а стоимость материалов варьируется от 5 до 15 тысяч рублей. Правильная электрика в гараже гарантирует безопасность оборудования и комфорт при работе с инструментом. Важно строго соблюдать нормы ПУЭ, чтобы исключить риск короткого замыкания или пожара.
Основы планирования и расчеты
Перед тем как закупать кабель, я всегда оцениваю суммарную мощность всех приборов. Считаю конвектор, компрессор, освещение и зарядное устройство. По нормам ПУЭ общая нагрузка не должна превышать пропускную способность вводного кабеля. На расчеты и планирование схемы обычно уходит около 3-4 часов. Я рекомендую закладывать запас мощности в 20-30%, чтобы в будущем можно было добавить новый инструмент без переделки всей сети.

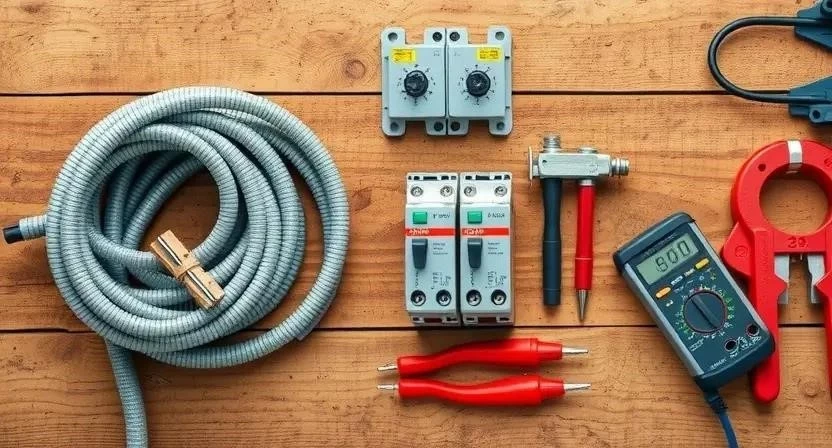

Подбор необходимых материалов
Для монтажа я выбираю только медный провод, так как он долговечнее и надежнее алюминия. Основной вариант — кабель ВВГнг, который не поддерживает горение. Все линии обязательно прячу в гофру для защиты от механических повреждений и влаги.
- Кабель ВВГнг 3х2.5 (для розеток и отопления)
- Кабель ВВГнг 3х1.5 (для освещения)
- Гофрированная труба ПВХ (диаметром 16 или 20 мм)
- Подрозетники для бетона или гипсокартона
- Автоматические выключатели (на разные линии)
- Устройство защитного отключения (УЗО)
- Заземляющие стержни (сталь или медь)
- Распределительные коробки с крышками
- Клеммники WAGO или винтовые зажимы
Примерный расчет материалов для среднего гаража:
| Материал | Количество | Расход на м2/пог.м | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 30 м | — | 80 руб/м | 2400 |
| Кабель ВВГнг 3х1.5 | 20 м | — | 60 руб/м | 1200 |
| Гофра ПВХ 20мм | 50 м | — | 25 руб/м | 1250 |
| Автоматы (16А, 10А) | 4 шт | — | 300 руб/шт | 1200 |
| УЗО (30мА) | 1 шт | — | 800 руб/шт | 800 |
Инструментарий для работы
Качественный инструмент ускоряет процесс и делает соединения надежными. Я не экономлю на стриппере, так как он позволяет снимать изоляцию, не повреждая жилы кабеля.
- Перфоратор (для штробления и отверстий)
- Стриппер для зачистки проводов
- Набор диэлектрических отверток
- Мультиметр для проверки цепи
- Строительный уровень
- Нож для кабеля с ограничителем
- Пассатижи или перекусыватели
Если перфоратор слишком дорогой, его можно взять в аренду на выходные, это выйдет дешевле.

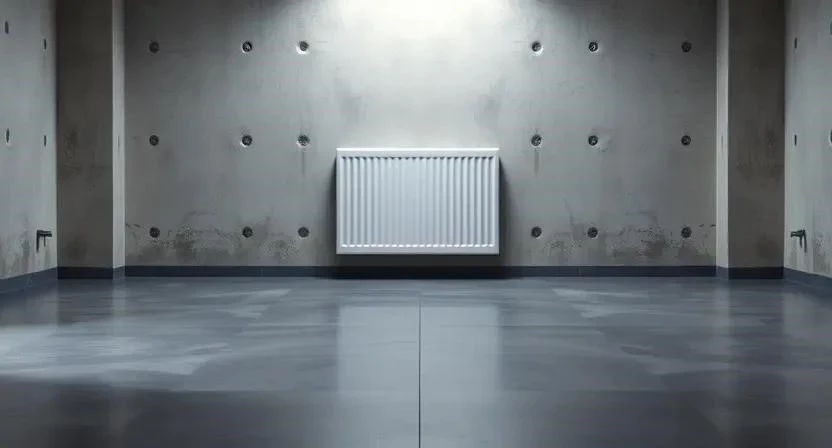

Подготовка помещения
Сначала я выметнул весь мусор из помещения. Стены очистил от пыли и старой побелки. Расставил мебель и верстак, чтобы точно понять, где будут розетки. Пол застелил плотной пленкой, чтобы остатки бетона от штробления не въелись в покрытие и их было легко убрать.
Работа с поверхностями и разметка
Разметка трасс прошла по строго горизонтальным и вертикальным линиям. Я использовал уровень, чтобы проводка не «гуляла» по стене. Это важно не только для эстетики, но и для безопасности при будущем сверлении стен. Для скрытого монтажа пробил штробы глубиной 20 мм. Если стены слишком прочные или тонкие, установил пластиковые кабель-каналы.
Пошаговая инструкция по монтажу
Процесс требует последовательности. Я выполнял работы в таком порядке:

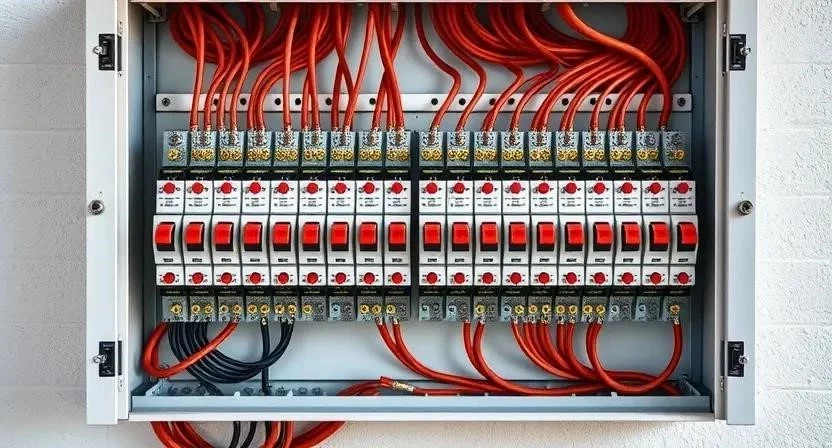

- Сборка электрощита (3 часа). Установил DIN-рейку, смонтировал вводной автомат и УЗО.
- Монтаж контура заземления (4 часа). Забил стержень в землю, соединил его с основным щитком медным проводом.
- Прокладка магистрального кабеля (5 часов). Протянул основной провод от ввода до распределительного щита.
- Установка распределительных коробок (3 часа). Закрепил коробки в верхних точках стен для разводки по комнатам.
- Монтаж линий освещения (4 часа). Проложил кабель к точкам установки светильников.
- Установка розеток (3 часа). Закрепил подрозетники и вывел в них концы проводов.
- Подключение системы отопления (3 часа). Протянул отдельную линию с сечением 2.5 мм2 для конвектора.
- Подключение автоматов (2 часа). Соединил все линии с соответствующими выключателями в щитке.
- Проверка цепи мультиметром (1 час). Прозвонил все соединения на отсутствие короткого замыкания.
- Финальное подключение к сети (2 часа). Подал напряжение и протестировал работу каждого узла.
Однажды я забыл проложить запас кабеля в коробке, и пришлось переделывать весь узел. Теперь я всегда оставляю 15-20 см запаса для удобного монтажа и возможного ремонта.
Технические нюансы и безопасность
Для отопления я использую только кабель сечением 2.5 мм2, так как обогреватели создают длительную высокую нагрузку. В гараже часто бывает сыро, поэтому все розетки и светильники должны иметь степень защиты IP44 и выше. Это защитит контакты от попадания влаги и пыли. Кабель ВВГнг отлично переносит температурные перепады, что критично для неотапливаемых помещений зимой.
Меры безопасности:
Работайте только в диэлектрических перчатках. При штроблении обязательно используйте респиратор и защитные очки. Перед любыми манипуляциями с щитком полностью обесточьте линию. Не допускайте оголенных проводов в зонах с высокой влажностью.
Типичные ошибки новичков
Многие пытаются сэкономить, что приводит к печальным последствиям. Я заметил несколько повторяющихся промахов:
- Отсутствие заземления, что опасно при использовании металлических станков.
- Использование тонких проводов (1.5 мм2) для мощных электрообогревателей.
- Объединение света и розеток на один автомат (при выбитом автомате в гараже станет темно).
- Отказ от установки УЗО, которое спасает жизнь при утечке тока.
- Плохая затяжка винтовых контактов, что ведет к искрению и нагреву.
Видел, как у соседа плавилась изоляция из-за того, что он поставил дешевый тонкий провод на мощный обогреватель. В итоге пришлось менять всю проводку в стене.
Расчет стоимости и экономия
Цена реализации проекта зависит от бренда комплектующих. Я составил таблицу, чтобы сравнить затраты.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (средний сегмент) | 7000 | 7000 | 0 |
| Работа по монтажу | 0 | 12000 | 12000 |
| Расходники (дюбели, стяжки) | 500 | 500 | 0 |
| 7500 | 19500 | 12000 |
Подбор сечения кабеля под нагрузку:
| Нагрузка (приборы) | Сечение кабеля | Номинал автомата | Макс. мощность |
|---|---|---|---|
| Освещение (LED) | 1.5 мм2 | 10А | 2.2 кВт |
| Розетки (инструмент) | 2.5 мм2 | 16А | 3.5 кВт |
| Электроотопление | 2.5 мм2 | 16А | 3.5 кВт |
| Мощный станок/сварка | 4.0 мм2 | 25А | 5.5 кВт |
Сравнение брендов материалов:
| Параметр | Премиум (ГОСТ) | Бюджет (ТУ) | |
|---|---|---|---|
| Сечение жилы | Реальное | Занижено на 10-20% | ГОСТ безопаснее |
| Изоляция | Плотная, гибкая | Жесткая, может треснуть | ГОСТ долговечнее |
| Цена | Высокая | Низкая | Разница в 30% |
| Срок службы | 25+ лет | 10-15 лет | ГОСТ выгоднее в итоге |
Обслуживание системы
После завершения монтажа сеть требует минимального ухода. Раз в год я проверяю затяжку всех контактов в щитке, так как от вибраций или перепадов температур винты могут ослабнуть. Также обязательно нажимаю кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. Светильники очищаю от пыли и паутины, чтобы не терять яркость освещения.
Альтернативные способы реализации

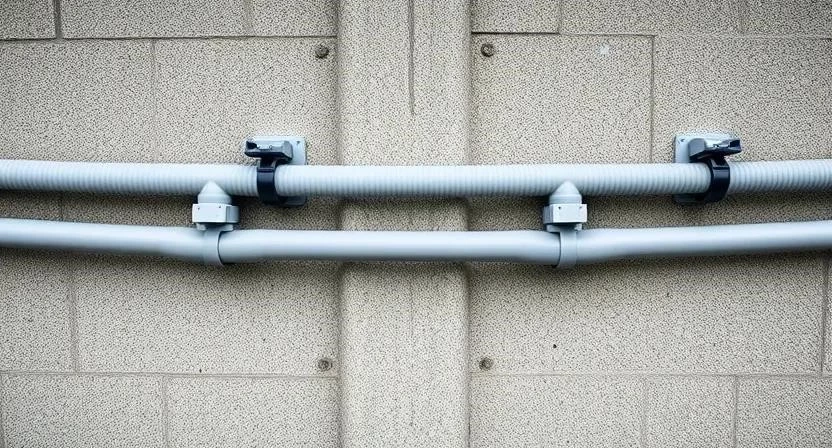

Если стены в гараже из старого кирпича или бетона, которые нельзя штробить, я рекомендую использовать открытую проводку в ПВХ-трубах. Это выглядит аккуратно и упрощает замену кабеля. Для экономии электричества можно установить солнечные панели на крышу для питания светодиодных ламп. Также рассмотрите инфракрасный обогрев. Я пробовал инфракрасные панели — они греют не воздух, а предметы, что в холодном гараже гораздо эффективнее обычного конвектора.
Часто задаваемые вопросы (FAQ)
Какую марку кабеля выбрать для гаража?
Однозначно ВВГнг. Он медный, с двойной изоляцией и не поддерживает горение. Это стандарт безопасности для таких помещений.
Можно ли использовать алюминиевый провод?
Я категорически против. Алюминий хрупок, быстро окисляется и имеет худшую проводимость. В гараже с вибрирующим инструментом он быстро приведет к плохому контакту.
Как выбрать мощность конвектора?
Рассчитывайте из расчета 100 Вт на один квадратный метр площади при стандартных потолках. Для гаража 20 м2 подойдет прибор на 2 кВт.
Нужно ли отдельное заземление для гаража?
Да, если гараж стоит отдельно от дома. Создание собственного заземляющего контура обеспечит срабатывание защиты при пробое изоляции на корпус прибора.
