Организация электроснабжения в гараже, сарае или беседке требует точного расчета нагрузок и строгого соблюдения норм ПУЭ. В неотапливаемых и деревянных постройках риск короткого замыкания выше из-за повышенной влажности и резких перепадов температур. Средняя стоимость материалов для базовой электрики в гараже составляет от 12 000 до 25 000 рублей, а монтаж занимает около 3 дней. Правильно реализованная электрика в гараже гарантирует безопасность имущества и комфортную работу с электроинструментом.
Особенности подготовки к работам
Сложность электромонтажа зависит от материала стен и планируемого количества потребителей. Внутренняя проводка (скрытая) требует штробления стен, что трудозатратно, но эстетично. Внешний монтаж в кабель-каналах или гофре выполняется быстрее и проще в обслуживании. Для работы достаточно базовых знаний о токе и напряжении, а также умения пользоваться измерительным инструментом. Срок реализации проекта в беседке составит один день, тогда как полноценный гараж потребует трех-четырех рабочих смен.
Что купить для работы
Для обеспечения долговечности системы я всегда использую медный кабель с индексом нг-LS, который не поддерживает горение и имеет низкое дымовыделение. В сырых помещениях обязательно ставлю розетки с классом защиты IP44 или IP54. Чтобы система была надежной, выбираю проверенные бренды автоматики.
- Кабель ВВГнг-LS (сечением 2.5 мм² для розеток и 1.5 мм² для света)
- Гофрированная труба ПВХ или ПНД
- Распределительный щит на DIN-рейку
- Автоматические выключатели (10А и 16А)
- Устройство защитного отключения (УЗО)
- Розетки с защитными крышками (IP44/IP54)
- Выключатели влагозащищенные
- Распределительные коробки
- Хомуты нейлоновые и клипсы для кабеля
- Клеммники WAGO или гильзы для опрессовки
Примерный расчет материалов для стандартного гаража 6х4 м и беседки:
| Материал | Количество (гараж + беседка) | Расход на м² (примерно) | Средняя цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 50 м | 1.2 м | 90 руб/м | 4500 |
| Кабель ВВГнг-LS 3х1.5 | 30 м | 0.8 м | 65 руб/м | 1950 |
| Гофра ПВХ 20 мм | 60 м | 1.5 м | 25 руб/м | 1500 |
| Автоматы/УЗО | 5 шт. | — | 400 руб/шт | 2000 |
| Розетки IP44 | 6 шт. | — | 350 руб/шт | 2100 |

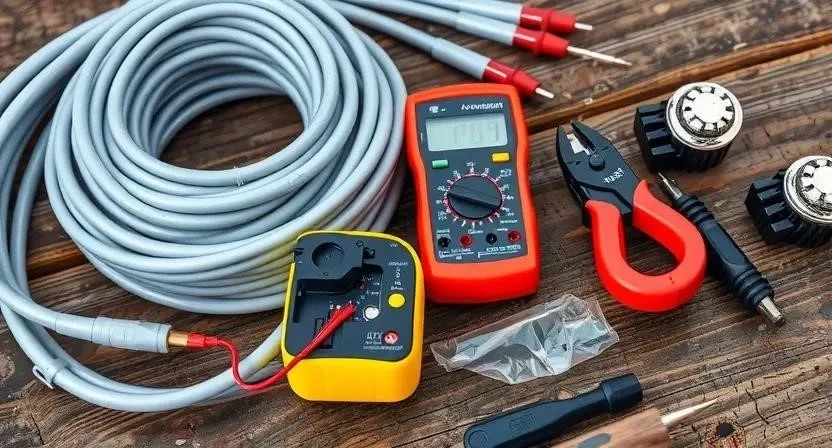

Инструментарий мастера
Правильный инструмент сокращает время работы в два раза и исключает брак. Я заметил, что использование дешевых пассатижей часто приводит к повреждению изоляции, поэтому инвестирую в качественный ручной инструмент.
- Перфоратор с бурами по бетону и кирпичу
- Штроборез (необходим для скрытой проводки в кирпиче)
- Стриппер для быстрой и чистой зачистки жил
- Мультиметр для проверки целостности цепи
- Индикаторная отвертка (проверка фазы)
- Пассатижи и бокорезы
- Набор диэлектрических отверток
- Стремянка алюминиевая (до 2 метров)
Подготовка помещения и поверхностей
Сначала очищаю стены от пыли и старой краски, чтобы кабель-каналы и гофра прилегали плотно. Все верстаки и оборудование в гараже накрываю плотной пленкой, иначе строительная пыль забьется во все механизмы. Обязательно выношу из помещения канистры с бензином, растворители и прочие легковоспламеняющиеся жидкости — безопасность превыше всего.
Разметку трасс провожу строго по вертикалям и горизонталям, как того требует ПУЭ. Такой подход упрощает поиск кабеля в стене спустя годы. Для прохода сквозь стены бурю отверстия с небольшим уклоном наружу, чтобы конденсат не попадал внутрь. В деревянных сараях или беседках использую только открытую проводку в гофре или специальных клипсах, так как штробление дерева недопустимо из-за потери прочности конструкции.
Процесс монтажа по этапам
Работа должна идти последовательно. Я рекомендую сначала полностью собрать схему на бумаге, чтобы не бегать лишний раз за недостающим куском провода.
- Составление схемы (2 часа). Разделяю сеть на группы: освещение, общие розетки и силовая линия для мощного инструмента.
- Ввод кабеля (4 часа). Прокладываю линию от основного дома. Использую либо воздушный подвес (СИП), либо подземную трассу в ПНД-трубе на глубине 70 см.

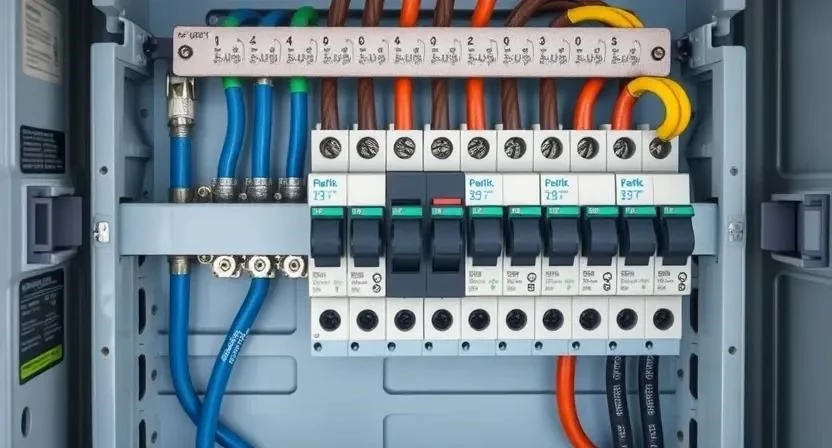

- Монтаж щитка (3 часа). Устанавливаю распределительный щит на высоте 1.5-1.7 м. Монтирую УЗО и автоматические выключатели.

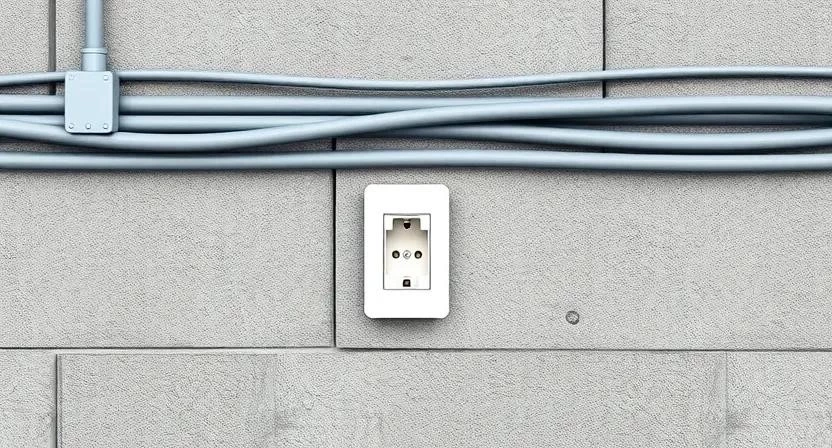

- Укладка трасс (5 часов). Креплю гофротрубу или кабель-каналы к стенам и потолку с помощью клипс.
- Протяжка кабеля (6 часов). Затягиваю провода в гофру, оставляя запас 15-20 см в каждой точке подключения.
- Установка коробок (3 часа). Монтирую подрозетники и распределительные коробки.
- Соединение жил (4 часа). Соединяю провода в коробках. Я использую опрессовку гильзами или клеммы WAGO, скрутки категорически запрещены.
- Подключение фурнитуры (3 часа). Устанавливаю розетки и светильники, затягивая винты максимально плотно.

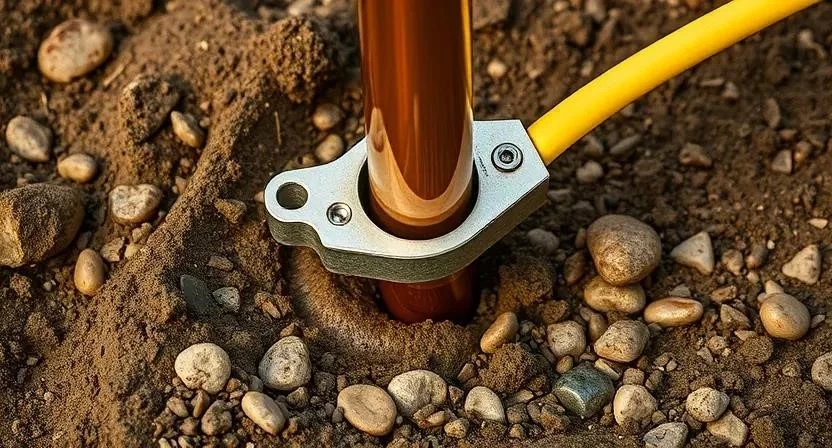

- Заземление (5 часов). Забиваю стальной уголок или специальный штырь в землю, соединяю его с шиной заземления в щитке.
- Тестирование (2 часа). Проверяю отсутствие короткого замыкания мультиметром и провожу первый запуск под нагрузкой.
Я однажды забыл оставить достаточный запас кабеля в одной из распределительных коробок, и мне пришлось перетягивать всю линию от щитка. Теперь всегда оставляю «хвосты» с запасом.
Технические нюансы и лайфхаки
В сырых помещениях, например, в погребе гаража, использую только герметичные светильники и кабель с усиленной изоляцией. Температурный режим влияет на пластик: в очень холодных гаражах выбираю гофру из ПНД, так как ПВХ на морозе становится хрупкой и трескается.
В мастерской розетки ставлю на высоте 1.1–1.2 метра от пола. Это позволяет подключать инструмент, не наклоняясь и не перегибая кабели через край верстака. Везде использую влагозащищенную фурнитуру, даже если помещение кажется сухим — пыль в сочетании с влагой может создать токопроводящий слой.
В своем гараже я поставил розетки с каждой стороны стены, где стоит верстак, чтобы не использовать удлинители. Это не только удобно, но и гораздо безопаснее.
Типичные ошибки новичков
Многие пытаются сэкономить и используют кабель ПВС вместо ВВГ. Это грубая ошибка: ПВС предназначен для гибких соединений (удлинителей), а не для стационарной прокладки в стенах. Его изоляция быстрее изнашивается и может привести к пожару.
- Отсутствие контура заземления, что делает использование УЗО бесполезным.
- Скрутка медного и алюминиевого провода (вызывает электрохимическую коррозию).
- Установка слишком мощного автомата (например, 25А на кабель 1.5 мм²), из-за чего кабель сгорит раньше, чем сработает защита.
- Прокладка кабеля без защиты (гофры) по деревянным поверхностям.
- Использование одной линии для освещения и мощных станков.
Видел, как у соседа буквально задымилась стена из-за использования ПВС-кабеля в гофре. Кабель перегрелся, а пластик гофры только удержал тепло, ускорив плавление.
Экономика вопроса
Самостоятельный монтаж позволяет существенно сэкономить на оплате услуг электрика. Однако покупка готовых «наборов для гаража» часто обходится дороже из-за лишних материалов.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы | 15 000 | 17 000 (с наценкой) | -2 000 |
| Работа по монтажу | 0 | 12 000 | +12 000 |
| Расходники (дюбеля, стяжки) | 500 | 1 000 | +500 |
| Проверка и пусконаладка | 0 | 2 000 | +2 000 |
| 15 500 | 32 000 | 16 500 |
Обслуживание системы
Раз в полгода я проверяю затяжку всех винтовых соединений в щитке. От вибраций или перепадов температур контакты могут ослабнуть, что приведет к искрению. Плафоны светильников в гараже нужно регулярно очищать от жирной пыли, иначе яркость освещения падает на 30-40%.
Раз в месяц обязательно нажимаю кнопку «Тест» на УЗО. Если устройство не сработало мгновенно — значит, модуль вышел из строя и его нужно срочно заменить.
Альтернативные решения
Для освещения беседки или небольшого сарая отлично подходят солнечные панели с аккумуляторами. Это избавляет от необходимости тянуть кабель через весь участок. Если же хочется эстетики в деревянной постройке, можно использовать ретро-проводку на керамических изоляторах. Она выглядит стильно и безопасна, если использовать специальный витой провод в тканевой оплетке. Однако кабель-каналы остаются самым практичным и дешевым вариантом для мастерской.
Технические расчеты и сравнения
Для правильного выбора кабеля используйте таблицу мощностей:
| Мощность приборов (кВт) | Сечение кабеля (мм²) | Номинал автомата (А) | Макс. ток (А) |
|---|---|---|---|
| До 2.2 кВт | 1.5 | 10 | 16 |
| До 3.5 кВт | 2.5 | 16 | 25 |
| До 5.5 кВт | 4.0 | 25 | 32 |
| До 7.0 кВт | 6.0 | 32 | 40 |
Выбор способа ввода электричества в постройку:
| Критерий | Воздушный ввод (СИП) | Подземная линия (ПНД) | |
|---|---|---|---|
| Стоимость | Низкая | Средняя/Высокая | СИП дешевле |
| Сложность монтажа | Просто | Сложно (копка траншеи) | СИП быстрее |
| Эстетика | Видны провода | Все скрыто | Земля лучше |
| Надежность | Риск обрыва ветками | Защита от внешних факторов | Земля надежнее |
Меры безопасности
При работе с электричеством используйте диэлектрические перчатки и защитные очки. Все работы по подключению щитка проводите строго при полностью отключенном питании. Если используете химические очистители или растворители в гараже, обеспечьте принудительную вентиляцию, чтобы пары не накопились у потолка, где проходят кабели. Никогда не работайте с электрикой в сырой одежде или босиком.
Ответы на частые вопросы
Можно ли использовать одну линию на гараж и сарай?
Да, если суммарная мощность всех приборов не превышает пропускную способность вводного кабеля. Но лучше разделить их на разные группы с отдельными автоматами.
Какой кабель лучше для подземной прокладки?
Идеальный вариант — ВВГнг-LS, проложенный внутри ПНД-трубы (черной, стойкой к ультрафиолету). Это защитит изоляцию от давления грунта и влаги.
Нужно ли ставить отдельный счетчик в гараже?
Только если вы сдаете гараж в аренду или хотите точно знать расходы на мастерскую. В остальных случаях достаточно общего счетчика на дом.
Как защитить проводку в деревянной беседке от грызунов?
Используйте гофру из ПНД или стальную гибкую трубу. Мыши не могут прогрызть металл, а плотный пластик ПНД им менее интересен, чем мягкая изоляция.
На какой высоте ставить розетки в гараже?
Оптимально — 1100-1200 мм. Это уберегает розетки от брызг воды при уборке пола и делает их доступными при работе за верстаком.
Зачем нужно УЗО в хозпостройках?
УЗО спасает жизнь. В гаражах часто высокая влажность и металлические корпуса инструментов. Если произойдет пробой на корпус, УЗО отключит ток за миллисекунды, предотвратив удар током.
Можно ли подключать сварочный аппарат к обычной розетке?
Можно, если розетка и кабель рассчитаны на 16А (сечение 2.5 мм²). Однако для мощных инверторов я рекомендую ставить отдельную силовую розетку на 32А с соответствующим автоматом.
