Организация электроснабжения загородного дома требует точного расчета нагрузки и соблюдения норм ПУЭ. Обычно такие работы занимают от 3 до 7 дней, а стоимость реализации варьируется от 20 000 до 100 000 рублей в зависимости от расстояния до столба и сложности грунта. Правильный ввод электричества в дом под землей исключает обрыв линий при сильном ветре или падении деревьев. Процесс требует внимательного подхода к выбору кабеля и глубине его заложения.
Подготовительные этапы и расчеты
Сначала нужно оценить общую электрическую нагрузку всего строения. Я часто сталкивался с тем, что владельцы недооценивают количество техники, и в итоге мощности не хватает. Выбор между однофазным и трехфазным вводом зависит от планируемого оборудования: для простых дач достаточно одной фазы, а для больших домов с электрокотлом обязательны три. Согласование с энергосбытовой компанией занимает определенное время, поэтому начинать оформление документов стоит заранее. Сроки выполнения физических работ зависят от типа почвы и доступности спецтехники.
Выбор материалов для прокладки
Качество материалов напрямую влияет на безопасность и срок службы сети. Для подземной прокладки я рекомендую использовать только специализированные кабели. В моем опыте лучше всего себя показывает бронированный кабель ВБбШв, который защищен от механических повреждений и грызунов.
- Силовой бронированный кабель ВБбШв;
- ПНД труба (полиэтилен низкого давления) для дополнительной защиты;
- Кварцевый песок для создания подушки;
- Сигнальная лента с надписью «Осторожно, кабель!»;
- Автоматические выключатели для вводного щитка;
- Распределительный электрощит;
- Герметичные кабельные вводы (сальники);
- Стальная полоса для контура заземления;
- Термоусадочные трубки для изоляции соединений.
| Материал | Расход на 10 м.п. | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВБбШв 4х16 | 11 м (с запасом) | 600 руб/м | 6 600 руб. |
| ПНД труба 32 мм | 11 м | 80 руб/м | 880 руб. |
| Песок | 1.5 м3 | 700 руб/м3 | 1 050 руб. |
| Сигнальная лента | 11 м | 15 руб/м | 165 руб. |
| Вводной автомат | 1 шт. | 1 500 руб/шт | 1 500 руб. |
Инструментарий для монтажа
Правильный набор инструментов ускоряет процесс и гарантирует надежность соединений. Для больших расстояний я считаю оправданной аренду мини-экскаватора, так как ручная копка траншеи на глубину 80 см сильно изматывает.
- Лопата штыковая и совковая;
- Мини-экскаватор (при необходимости);
- Перфоратор для прохода сквозь фундамент;
- Стриппер для снятия изоляции;
- Мультиметр для проверки целостности жил;
- Строительный уровень;
- Трос или стальная проволока для затяжки кабеля.
| Инструмент | Назначение | Статус | Цена аренды/покупки |
|---|---|---|---|
| Лопата | Рытье траншеи | Обязательно | 800 руб. |
| Мини-экскаватор | Быстрая выемка грунта | Желательно | 5 000 руб/день |
| Перфоратор | Отверстие в цоколе | Обязательно | 2 000 руб/день |
| Мультиметр | Прозвонка кабеля | Обязательно | 1 500 руб. |
| Стриппер | Зачистка жил | Желательно | 1 200 руб. |
Определение точки входа и разметка

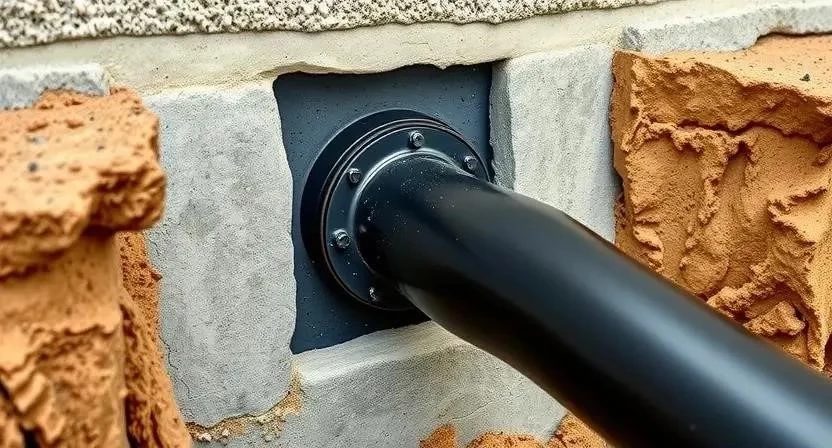

Сначала определяется место, где кабель будет заходить в дом. Обычно это техническое помещение или котельная. Разметка трассы от столба до здания должна быть максимально прямой, чтобы избежать лишних изгибов. Участок очищается от крупных камней и строительного мусора. Особое внимание я уделяю защите фундамента: отверстие в цоколе сверлится с небольшим уклоном в сторону улицы, чтобы влага не затекала внутрь помещения.
Подготовка траншеи и основания
Рытье траншеи производится с соблюдением глубины заложения по ПУЭ (обычно не менее 70-80 см). Такая глубина защищает линию от промерзания и случайного повреждения при садовых работах. На дно засыпается слой песка толщиной 10 см, который служит амортизирующей подушкой. Я всегда проверяю уклон дна, чтобы в нижней точке не скапливалась вода. Однажды я забыл проверить наличие старых труб на участке, и в итоге пришлось перекапывать половину трассы, поэтому рекомендую сначала прозондировать почву.
Пошаговый процесс монтажа
- Разметка и копка траншеи. Наносим линию колышками, выкапываем грунт на глубину 80 см. Время: 6-10 часов.
- Устройство песчаной подушки. Засыпаем 10 см песка, проливаем водой и утрамбовываем. Время: 2-3 часа.

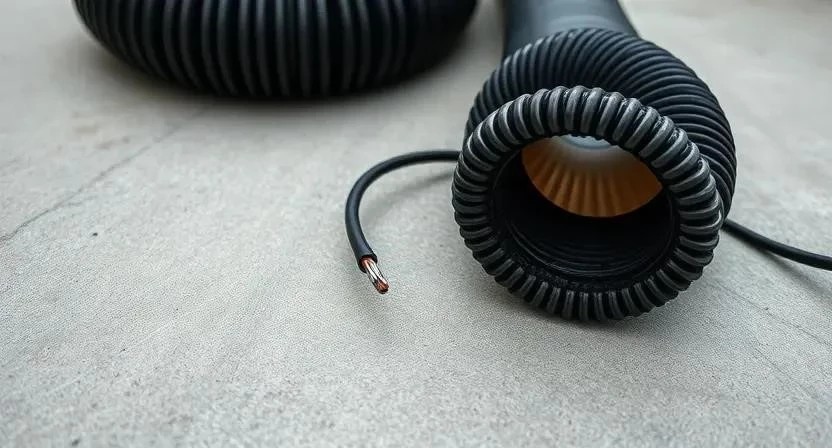

- Укладка ПНД трубы. Раскладываем трубу по дну траншеи, фиксируя её. Время: 2 часа.
- Затяжка кабеля в трубу. С помощью стального троса протягиваем кабель ВБбШв. Время: 2-4 часа.
- Герметизация вводов. Устанавливаем кабель в дом, заделываем отверстие в фундаменте монтажной пеной и гидроизоляцией. Время: 2 часа.

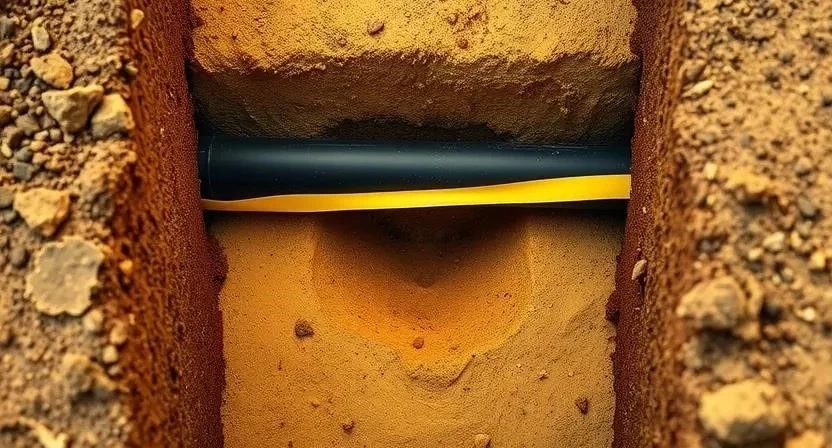

- Обратная засыпка песком. Засыпаем кабель в трубе слоем песка 10-15 см. Время: 3 часа.
- Укладка сигнальной ленты. Растягиваем ленту над слоем песка на расстоянии 20 см от поверхности. Время: 1 час.
- Финишная засыпка грунтом. Засыпаем оставшееся пространство землей с послойным трамбованием. Время: 4-6 часов.

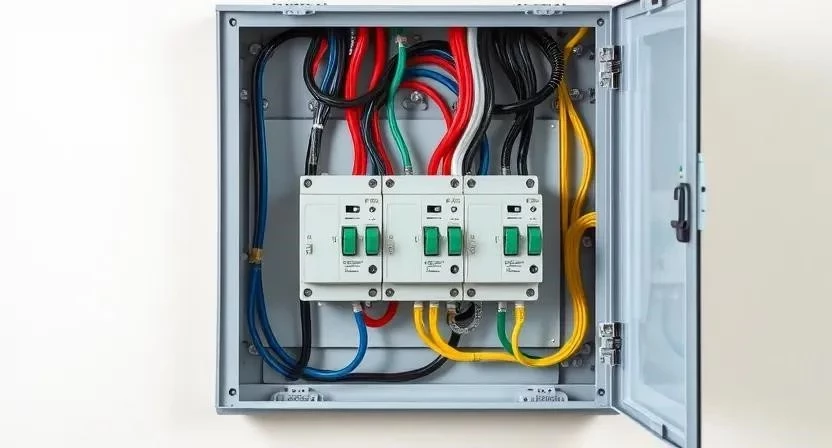

- Монтаж вводного автомата. Устанавливаем щиток и подключаем автоматические выключатели. Время: 3 часа.
- Заземление системы. Забиваем контур заземления и соединяем его с шиной в щитке. Время: 4 часа.
- Тестирование линии. Проверяем напряжение и отсутствие короткого замыкания мультиметром. Время: 1 час.
- Составление схемы. Рисуем исполнительный чертеж с точными координатами кабеля. Время: 1 час.
| Этап работ | Время | Особенности |
|---|---|---|
| Земляные работы | 12-16 ч | Соблюдение глубины ПУЭ |
| Укладка кабеля | 6-8 ч | Использование ПНД трубы |
| Электромонтаж | 8-10 ч | Сборка щитка и заземление |
| Засыпка и утрамбовка | 8-12 ч | Песчаная подушка + лента |
| Пусконаладка | 2-3 ч | Замеры мультиметром |
Я всегда использую строительный пылесос для очистки ПНД трубы перед затяжкой кабеля, чтобы мелкие камни или грязь не повредили оболочку при протяжке.
Технические нюансы и требования
Температурный режим грунта влияет на эластичность изоляции, поэтому важно использовать кабели, рассчитанные на низкие температуры. Влажность почвы может привести к коррозии, если использовать дешевые стальные трубы вместо ПНД. Я заметил, что совместимость материалов критична: ПНД труба не должна выделять агрессивных веществ, которые разрушают оболочку кабеля. Особое внимание уделите радиусу изгиба: слишком резкий поворот может привести к внутреннему надлому жилы, поэтому углы в траншее делают плавными.
Типичные ошибки при монтаже
Новички часто пытаются сэкономить, что приводит к авариям через пару лет эксплуатации. Я видел случай, когда сосед проложил обычный ВВГ кабель прямо в землю; через два сезона изоляция потрескалась от давления грунта и влаги.
- Слишком мелкое заложение (менее 50 см), что ведет к повреждению кабеля лопатой.
- Отказ от использования ПНД трубы, из-за чего кабель невозможно заменить без раскопок.
- Применение кабеля ПВС или ВВГ вместо бронированного ВБбШв.
- Отсутствие контура заземления, что опасно при утечке тока.
- Игнорирование сигнальной ленты, из-за чего кабель могут перерубить при посадке деревьев.
Расчет стоимости работ
Стоимость зависит от того, кто выполняет монтаж. Самостоятельная работа позволяет сэкономить на оплате бригады, но требует наличия инструмента и времени.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 12 000 | 12 000 | 0 |
| Аренда техники | 5 000 | 5 000 | 0 |
| Работа по копке | 0 | 15 000 | 15 000 |
| Электромонтаж | 0 | 10 000 | 10 000 |
| 17 000 | 42 000 | 25 000 |
Эксплуатация и уход за линией
После завершения работ необходимо раз в год проверять затяжку контактов в вводном щитке, так как от перепадов температур они могут ослабнуть. Мониторинг состояния ввода включает осмотр места захода кабеля в дом на предмет трещин в герметике. Срок службы качественного бронированного кабеля в земле составляет около 30-50 лет. Я рекомендую вести журнал технических работ, чтобы помнить точное расположение трассы.
Альтернативные способы ввода
Существует воздушный ввод с использованием СИП (самонесущий изолированный провод). Это дешевле и быстрее, но портит эстетику участка и подвержено влиянию ветра. Также можно использовать специализированные кабельные каналы из бетона, но это значительно удорожает смету. Сравнение показывает, что подземный ввод — самый надежный и эстетичный вариант, несмотря на трудоемкость монтажа.
Ответы на частые вопросы
Какую глубину заложения выбрать? Оптимально 70-80 см. Это стандарт ПУЭ для защиты от механических воздействий.
Можно ли класть кабель без трубы? Если используется бронированный кабель ВБбШв, это допустимо, но труба ПНД позволяет заменить кабель без раскопок всего участка.
Какой кабель лучше: ВВГ или ВБбШв? Однозначно ВБбШв. ВВГ не предназначен для прямой прокладки в грунте и быстро выйдет из строя.
Нужно ли заземление для подземного ввода? Да, это обязательное требование безопасности для защиты людей и техники от поражения током.
Как защитить кабель от грызунов? Бронированная оболочка кабеля и ПНД труба практически полностью решают эту проблему.
Можно ли прокладывать кабель под дорожкой? Можно, но только в ПНД трубе и с усиленной песчаной подушкой, чтобы давление плитки не раздавило линию.
Что делать, если кабель поврежден в земле? Необходимо найти место разрыва с помощью кабелеискателя, вскрыть грунт и установить соединительную муфту с полной герметизацией.
Меры безопасности
При работе с электричеством строго соблюдайте правила безопасности. Используйте диэлектрические перчатки и защитные очки при сверлении бетона. Все работы по подключению к сети должны проводиться при полностью отключенном напряжении. При рытье траншеи будьте осторожны, чтобы не повредить другие коммуникации (газ, водопровод). Проветривайте помещение при использовании монтажной пены. Никогда не работайте с электрикой в сырую погоду или под дождем.
