Особенности монтажа электропроводки в деревянном доме

Монтаж электрики в строениях из дерева сопряжен с высоким риском возникновения пожаров из-за горючести материала. Задача состоит в создании системы, которая исключит перегрев кабеля и искрение в стенах. Обычно такие работы в среднем доме занимают от 10 до 15 дней и обходятся в сумму от 50 000 рублей только за работу. Правильная электропроводка в деревянном доме гарантирует сохранность имущества и жизни жильцов.

Дерево обладает высокой гигроскопичностью и способностью к усадке, что может привести к перетиранию изоляции кабеля. Статистика возгораний подтверждает: большинство пожаров в частном секторе начинается с короткого замыкания в старых или неправильно смонтированных сетях. Я часто сталкивался с тем, что владельцы недооценивают опасность, используя дешевые материалы. Профессиональный подход здесь обязателен, так как любая ошибка становится фатальной.

Все работы должны строго соответствовать ПУЭ, СНиП и ГОСТ. Основные нормы запрещают прокладку кабеля без защитных оболочек в местах соприкосновения с деревом. Требуется использование только негорючих или слабогорючих материалов с низким дымовыделением. За несоблюдение этих стандартов мастер несет ответственность, а владелец рискует получить отказ в страховой выплате при страховом случае.

Варианты прокладки кабельных линий

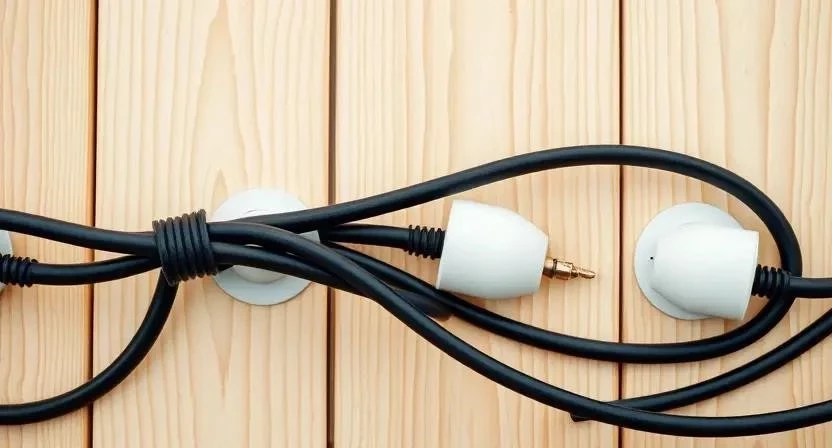

Открытый способ монтажа предполагает размещение проводов на поверхности стен. Для интерьеров в стиле лофт или скандинавском дизайне отлично подходит ретро-проводка с использованием фарфоровых изоляторов и плетенного шнура. Также применяют кабель-каналы или крепление на скобах, что упрощает доступ к сети. Такой метод считается наиболее безопасным, так как перегрев кабеля заметен сразу.

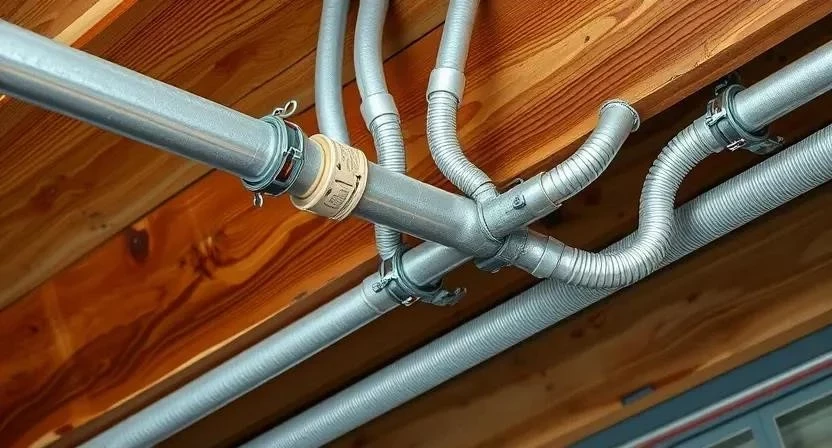

Скрытый монтаж позволяет спрятать коммуникации внутри конструкций. В деревянных домах кабель прокладывают исключительно в металлических трубах или негорючих гофрорукавах. Штробление дерева ограничено, поэтому часто используются специальные несгораемые короба. Важным этапом является герметизация всех проходок через перекрытия негорючим составом, чтобы избежать эффекта тяги при задымлении.

Я однажды работал на объекте в стиле шале, где совместил оба метода: в жилых комнатах сделал скрытую линию в трубах, а в гостиной вывел красивую ретро-проводку. Это позволило сохранить эстетику и обеспечить максимальную защиту.

Выбор материалов и защитной аппаратуры

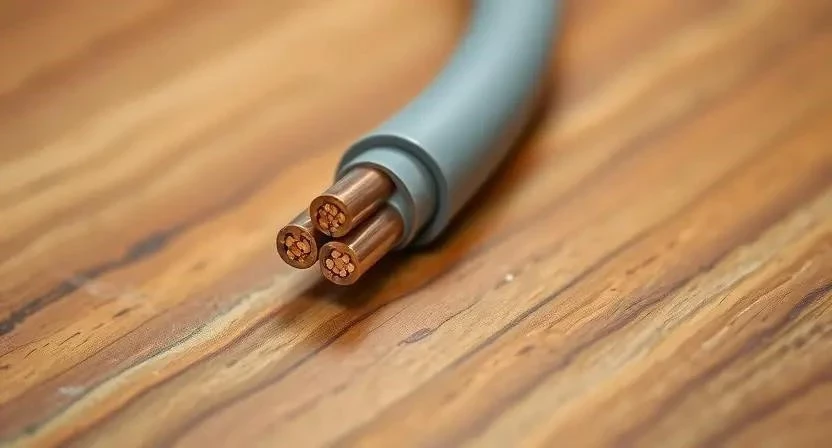

Основой системы является кабель. Для внутренней разводки я рекомендую использовать ВВГнг-LS — он не поддерживает горение и имеет низкое дымовыделение. NYM также допустим, но он более жесткий. Для ввода электричества с столба применяется СИП, который устойчив к атмосферным воздействиям. Сечение выбирается исходя из нагрузки: 2.5 мм² для розеток и 1.5 мм² для освещения.

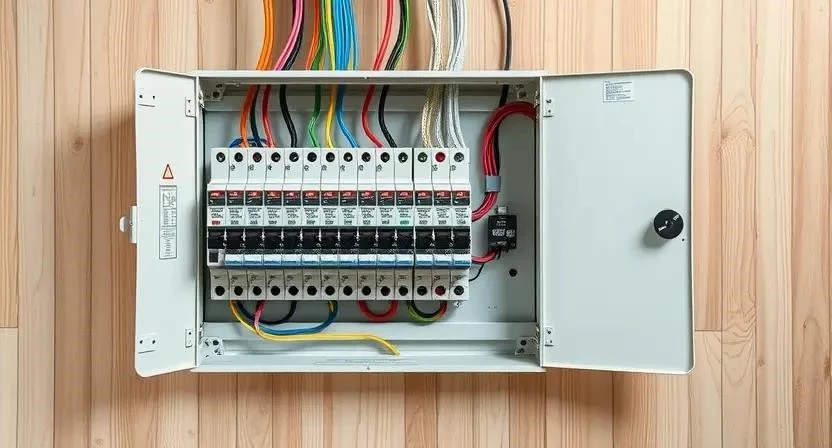

Защита сети реализуется через электрощит. УЗО (устройство защитного отключения) обязательно для защиты людей от удара током, особенно в ванных комнатах. Автоматические выключатели предотвращают перегрузку линий, а реле напряжения спасают технику от скачков в сети. Дифавтоматы объединяют в себе функции обоих устройств, экономя место в щитке.

Для защиты кабеля используют металлические трубы, которые исключают доступ огня к изоляции. Гофрорукава применяются только негорючие (черные или серые из ПВХ/ПНД с соответствующим сертификатом). Распределительные коробки должны быть из негорючего пластика или металла.

Для закупки материалов я обычно составляю список, чтобы не ездить в магазин дважды:

• Кабель ВВГнг-LS 3х2.5 (для розеток)
• Кабель ВВГнг-LS 3х1.5 (для света)
• Гофроруба негорючий ПВХ 20 мм
• Металлические трубы диаметром 16-20 мм
• Распределительные коробки IP44
• Автоматические выключатели (разные номиналы)
• УЗО на 30мА и 10мА
• Фарфоровые изоляторы (для ретро-стиля)

Технология электромонтажных работ

Процесс начинается с детального проектирования. Я всегда рисую схему, где отмечаю каждую розетку и выключатель, чтобы не пришлось штробить стены после отделки. Расчет нагрузок позволяет правильно подобрать номиналы автоматов.

1. Разработка схемы и расчет нагрузок (4-6 часов).
2. Разметка трасс на стенах и потолке (8 часов).
3. Подготовка проходок через стены с установкой гильз (6 часов).
4. Монтаж защитных труб или гофры (20-30 часов).
5. Затяжка кабеля в трубы с соблюдением запаса (15-20 часов).
6. Установка подрозетников и монтажных коробок (10 часов).
7. Монтаж системы заземления (контур из уголков) (8 часов).
8. Сборка электрощита: установка УЗО и автоматов (12 часов).
9. Подключение розеток, выключателей и светильников (12 часов).
10. Проверка сопротивления изоляции мегаомметром (4 часа).
11. Тестирование срабатывания УЗО и реле напряжения (3 часа).
12. Финальный ввод в эксплуатацию и проверка всех линий (4 часа).

При заземлении я использую метод треугольника из стальных уголков, забитых в землю на 2-3 метра. Это обеспечивает надежный отвод тока при утечке. Помню случай, когда застройщик просто заземлил дом на трубу водопровода — это грубейшее нарушение, которое я исправил в первую очередь.

Инструментарий и средства защиты

Для качественного монтажа нужен определенный набор инструментов. Без мультиметра и индикаторной отвертки даже не стоит начинать. Для работы с кабелем использую стриппер, чтобы не повредить жилу при зачистке изоляции. Перфоратор и шуруповерт необходимы для крепления труб и коробок.

Обязательный перечень инструментов:

• Мультиметр (измерение напряжения и прозвонка)
• Стриппер для зачистки проводов
• Пассатижи и бокорезы
• Перфоратор с набором буров
• Шуруповерт с набором бит
• Уровень строительный (для ровных розеток)
• Мегаомметр (для проверки изоляции)

Безопасность превыше всего. Работаю только в диэлектрических перчатках и защитных очках при сверлении. При использовании химических герметиков обязательно проветриваю помещение. Никогда не работаю под напряжением — только после полного обесточивания щитка.

Критические ошибки при установке

Самая частая ошибка новичков — использование алюминиевого провода. Он хрупкий, быстро окисляется и вызывает нагрев соединений, что в деревянном доме ведет к пожару. Также часто забывают про заземление, полагая, что «в деревне это не нужно».

Чтобы избежать проблем, следуйте этим правилам:

1. Не используйте скрутки — только клеммники WAGO или пайку с изоляцией.
2. Не закладывайте кабель в стены без трубы или гофры.
3. Не ставьте автоматы с завышенным номиналом (например, 25А на кабель 1.5 мм²).
4. Не игнорируйте установку УЗО в санузле и на кухне.
5. Не прокладывайте провода вплотную к трубам отопления.
6. Не забывайте про проверку контактов через год после усадки дома.
7. Не экономьте на марке кабеля, выбирая дешевые аналоги без индекса «нг».

Я видел объект, где кабель просто закинули в щели между бревнами. Через два года из-за усадки дерева изоляция перетерлась, и началось искрение. Пришлось полностью переделывать всю сеть.

Стоимость реализации проекта

Цена зависит от площади дома и выбранного типа проводки. Скрытый монтаж в трубах обходится дороже из-за стоимости материалов и трудозатрат. Самостоятельный монтаж экономит деньги на работе, но требует наличия дорогого инструмента и знаний ПУЭ.

При самостоятельном выполнении можно сэкономить около 50 000 рублей, но риск ошибки возрастает. Я рекомендую нанимать профи хотя бы для сборки щита и финального тестирования системы.

Выбор квалифицированного исполнителя

Электрика в дереве не прощает дилетантства. Гарантией качества служит наличие у мастера профильного образования и опыта работы именно с деревянными строениями. Требуйте проектную документацию — если мастер говорит «я всё сделаю на глаз», лучше поискать другого специалиста.

При приемке работ обязательно требуйте акт выполненных работ и результаты замеров сопротивления изоляции. Профессионал всегда предоставляет схему прокладки кабелей, чтобы вы случайно не просверлили провод, вешая картину на стену.

Часто задаваемые вопросы

Можно ли использовать алюминиевый кабель?
Категорически нет. Он не подходит для современного деревянного дома из-за высокого коэффициента теплового расширения и хрупкости.

Как часто нужно проверять проводку?
Первая ревизия — через год после постройки (после основной усадки), затем раз в 3-5 лет с помощью тепловизора.

Чем отличается УЗО от автоматического выключателя?
Автомат защищает кабель от перегрузки и короткого замыкания. УЗО защищает человека от удара током, отсекая питание при утечке.

Нужна ли гофра, если кабель в металлической трубе?
Нет, металлическая труба сама по себе является достаточной защитой. Гофра используется в других случаях.

Можно ли прокладывать проводку в утеплителе?
Только в защитной трубе. Прямой контакт кабеля с горючим утеплителем запрещен.

Что делать, если дом уже построен и отделка готова?
Оптимальный вариант — монтаж открытой ретро-проводки или использование тонких кабель-каналов.

Поможет ли реле напряжения от сгорания техники?
Да, оно мгновенно отключит питание при резком скачке или падении напряжения в сети.
