Перенос распределительного узла электросети обычно выполняется в ходе капитального ремонта на этапе черновых работ. Эта задача требует точности, так как ошибка может привести к короткому замыканию или пожару. Процесс занимает от 2 до 3 суток и обходится в сумму от 5 000 до 20 000 рублей в зависимости от длины трассы. Правильный перенос электрощитка: как переместить щиток правильно и безопасно, обеспечит удобный доступ к автоматам и безопасность всей проводки в доме.
Подготовка и важные требования
Работа считается сложной и требует базовых навыков электромонтажа. Я всегда советую делать перенос до того, как начнется чистовая отделка стен, иначе придется переделывать обои и плитку. Основным документом здесь выступают нормы ПУЭ, которые регламентируют высоту установки, сечение проводов и способы их прокладки. Важно понимать, что любое изменение схемы требует пересмотра всей нагрузки на сеть.
Однажды я столкнулся с ситуацией, когда заказчик решил перенести щиток прямо перед поклейкой дорогих итальянских обоев. Пришлось штробить уже готовые стены, что превратило квартиру в пыльный склад и увеличило стоимость работ вдвое из-за необходимости восстановления отделки.
Комплектация для работ
Для качественного монтажа потребуется набор материалов, соответствующих нагрузкам сети. Основной упор делаю на кабель ВВГнг-LS, так как он не поддерживает горение и безопасен для жилых помещений.
- Кабель ВВГнг-LS (сечением 2.5 мм² для розеток и 1.5 мм² для света)
- Гофрированная труба ПВХ (диаметром 16 или 20 мм)
- Новый распределительный щит (встраиваемый или накладной)
- Автоматические выключатели подходящего номинала
- Шины нулевые и заземляющие (N и PE)
- Клеммники WAGO или винтовые зажимы
- Изолента ПВХ качественная
- Монтажные коробки для соединений
| Материал | Количество (пример) | Расход на м² (трассы) | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 50 м | ~1.2 м на пог.м | 80 руб/м | 4000 |
| Гофра ПВХ 20мм | 40 м | 1 м на пог.м | 25 руб/м | 1000 |
| Щиток на 12 модулей | 1 шт | — | 1500 руб | 1500 |
| Автоматы 16А/10А | 6 шт | — | 300 руб | 1800 |
| Клеммники/зажимы | 20 шт | — | 30 руб | 600 |

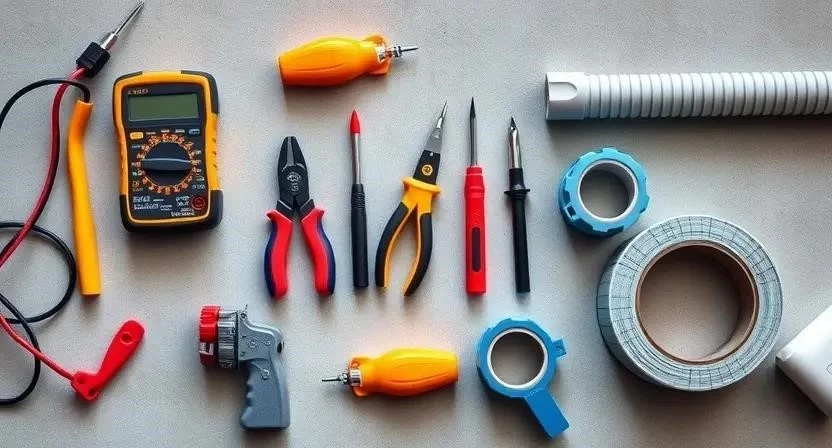

Инструментарий электрика
Без специального инструмента работа превратится в мучение. Я рекомендую брать профессиональный инструмент, так как бытовые отвертки часто слизывают шлицы на винтах автоматов.
- Перфоратор — для штробления и сверления отверстий
- Штроборез — для создания ровных каналов в стене без лишнего боя
- Стриппер — для быстрой и аккуратной зачистки изоляции
- Индикатор напряжения или мультиметр — проверка отсутствия тока
- Набор диэлектрических отверток — монтаж оборудования
- Пассатижи и кусачки — обрезка и гнутье кабеля
- Строительный уровень — установка щитка строго вертикально
| Инструмент | Назначение | Обязательно/Желательно | Цена (аренда/покупка) |
|---|---|---|---|
| Перфоратор | Штробление стен | Обязательно | от 3000 руб |
| Штроборез | Чистая резка бетона | Желательно | от 500 руб/сут |
| Мультиметр | Проверка цепей | Обязательно | от 1200 руб |
| Стриппер | Снятие изоляции | Желательно | от 800 руб |
| Уровень | Выравнивание щита | Обязательно | от 500 руб |
Подготовка пространства
Перед началом работ нужно полностью освободить зону вокруг старого и нового места установки щитка. Мебель отодвигаю к центру комнаты, а пол и оставшиеся вещи накрываю плотной полиэтиленовой пленкой. Пыли будет очень много, поэтому все вентиляционные отверстия в соседних комнатах лучше закрыть. Для работы организую временное освещение с помощью переносного светильника, так как основная сеть будет отключена.

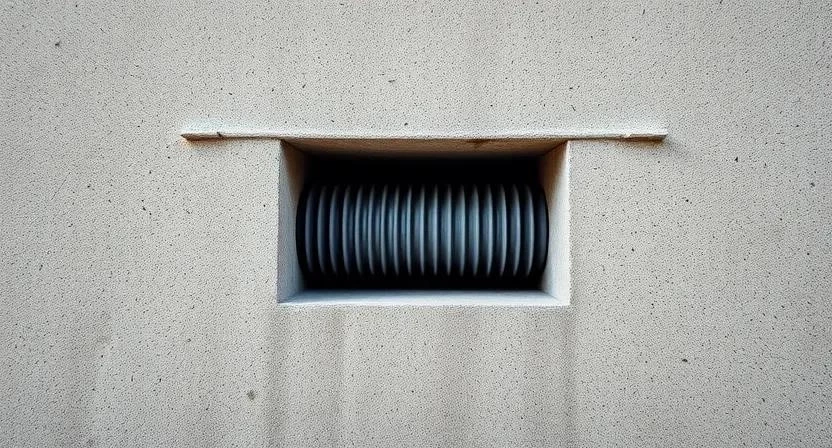

Работа со стенами
Сначала очищаю стены от старых обоев или отслаивающейся краски. Размечаю трассу кабелей, используя уровень и карандаш, стараясь вести линии строго вертикально или горизонтально. Если стена имеет сильные перепады, делаю предварительное выравнивание.
Я всегда грунтую поверхность валиком в два слоя с интервалом 2 часа — второй слой наношу перпендикулярно первому. Это нужно для того, чтобы штукатурка в штробах держалась крепко и не вывалилась через месяц. После штробления удаляю весь строительный мусор пылесосом, чтобы подготовить поверхность к заделке.
Я заметил, что многие новички забывают проверить стену на наличие скрытых труб водоснабжения. Я всегда использую детектор металла и проводки, чтобы не пробить трубу при штроблении.
Технология переноса электрощитка
Процесс требует строгого соблюдения последовательности действий для обеспечения безопасности.
- Полное обесточивание объекта на вводе и проверка отсутствия напряжения индикатором (30 мин).
- Маркировка каждой линии в старом щитке с помощью малярного скотча и маркера (1 час).
- Демонтаж старых автоматов и аккуратное извлечение кабелей из стены (2 часа).
- Разметка и штробление стен под новый путь прохождения кабелей (4-6 часов).
- Монтаж новой монтажной коробки или щитка в новом месте с помощью уровня (1 час).
- Прокладка гофры и кабельных трасс от точки ввода к новому щитку (3 часа).
- Завод всех кабельных линий в новый щиток с соблюдением запаса длины (2 часа).

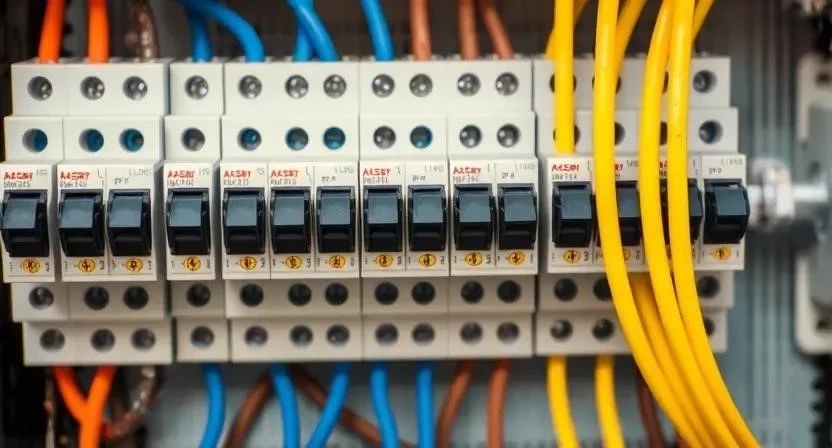

- Монтаж DIN-рейки и установка автоматических выключателей в соответствии со схемой (2 часа).
- Подключение фазных, нулевых и заземляющих проводников к соответствующим шинам (3 часа).
- Проверка всех соединений на затяжку — винты должны быть затянуты плотно, но без перетяжки (1 час).
- Тестовое включение и проверка каждой линии мультиметром на отсутствие КЗ (1 час).
- Установка декоративной крышки и финальная фиксация щита в стене (1 час).
Меры безопасности при монтаже:
- Использование диэлектрических перчаток и защитных очков.
- Обязательный респиратор при штроблении бетонных или кирпичных стен.
- Проветривание помещения при использовании химических герметиков или грунтовки.
- Запрет на работу с электроинструментом при наличии влаги на полу.
- Использование только сертифицированных кабелей с маркировкой негорючести.
Технические тонкости
При работе важно следить за температурой в помещении — она не должна опускаться ниже +5°C, иначе штукатурка в штробах будет сохнуть слишком долго или потрескается. Влажность воздуха также влияет на сроки застывания растворов. Обычно я жду полного высыхания штроб (от 24 до 72 часов) перед финальной отделкой стен.
Критически важно соблюдать совместимость сечения кабеля с номиналом автомата. Для кабеля 2.5 мм² ставлю автомат на 16А, для 1.5 мм² — на 10А. Если поставить автомат большего номинала, кабель начнет греться, но защита не сработает, что приведет к оплавлению изоляции.
Ошибки новичков
Самая частая проблема — путаница в маркировке. Если перепутать линию кухни с линией освещения, придется перебирать весь щит заново. Также часто встречается использование кабеля ненадлежащего сечения (например, 1.5 мм² на мощную плиту), что категорически запрещено нормами ПУЭ.
Отсутствие заземления в старых домах часто пытаются «исправить», просто соединяя ноль и землю, что смертельно опасно. Я помню случай, когда клиент решил сэкономить и не проложил заземляющий провод в новый щиток. В итоге при первом же скачке напряжения у него сгорел дорогой импортный холодильник.
Смета на работы
Стоимость зависит от того, делаете вы всё сами или нанимаете специалиста. Основные затраты при самостоятельном монтаже — это материалы и аренда инструмента.
| Статья расходов | Количество | Средняя цена | |
|---|---|---|---|
| Комплект материалов | 1 набор | 8000 руб | 8000 |
| Аренда штробореза | 2 дня | 600 руб/сут | 1200 |
| Работа мастера | — | 7000 руб | 7000 |
| Расходники (диски, дюбели) | — | 1000 руб | 1000 |
| Способ выполнения | Стоимость (материалы + работа) | Срок выполнения | Риски |
|---|---|---|---|
| Своими руками | ~9 200 руб | 3-5 дней | Ошибки в схеме, риск КЗ |
| Профессионал | ~17 000 руб | 2 дня | Минимальные, есть гарантия |
Экономия при самостоятельном выполнении составляет около 7-8 тысяч рублей, но требует наличия знаний и инструментов.
Эксплуатация и обслуживание
После завершения монтажа щитком нужно пользоваться аккуратно. Я рекомендую раз в полгода проверять затяжку винтовых контактов на автоматах, так как от перепадов температуры металл «гуляет», и контакт может ослабнуть, что приведет к искрению. Срок службы качественных автоматических выключателей составляет 10-15 лет. Полноценно эксплуатировать сеть можно сразу после тестового включения и проверки всех линий.
Другие способы организации сети
Если полный перенос щитка слишком дорог или технически невозможен, можно использовать распределительные коробки. В этом случае основной щит остается на месте, а в новом удобном месте ставится дополнительный мини-щиток с групповыми автоматами. Также существуют современные модульные системы, которые позволяют наращивать количество модулей в щите без замены всего корпуса.
Ответы на частые вопросы
Можно ли перенести щиток в ванную?
Категорически нет. По нормам ПУЭ установка электрощита в помещениях с повышенной влажностью запрещена из-за высокого риска короткого замыкания и поражения током.
Нужно ли менять автоматы при переносе?
Если старые автоматы исправны и соответствуют нагрузке, их можно оставить. Но я советую обновить их на современные модели с более высокой отключающей способностью.
Как скрыть провода в стене?
Используйте штробление и гофру ПВХ. После укладки кабеля штроба заделывается гипсовой штукатуркой или алебастром, что полностью скрывает проводку.
Можно ли использовать скрутки при переносе?
Нет, скрутки в современном электромонтаже запрещены. Используйте только опрессовку, пайку или качественные клеммники WAGO.
Какая высота установки щитка считается оптимальной?
Обычно щиток устанавливают так, чтобы нижний ряд автоматов находился на высоте 80-100 см от пола, а верхний — не выше 180 см.
Нужно ли менять вводной кабель?
Если вводной кабель имеет достаточную длину и сечение, его можно оставить. Если нет — лучше заменить его на новый, чтобы избежать лишних соединений в стене.
Что делать, если в новом месте стена из гипсокартона?
В этом случае устанавливается специальный щит для гипсокартона с креплением к профилю или закладной из бруса внутри стены.
