Почему выбивает автомат: диагностика электросети своими руками

Внезапное отключение электричества в одной из комнат всегда указывает на срабатывание защиты. Поиск причины занимает от одного до трех часов в зависимости от сложности замыкания. Стоимость самостоятельного поиска ограничена ценой расходников. Разберемся, почему выбивает автомат: диагностика электросети своими руками поможет избежать дорогого вызова электрика. Правильный подход исключает риск пожара.

Базовые требования к подготовке

Прежде чем лезть в щиток, нужно оценить свои силы. Базовых навыков работы с отверткой и понимания, где фаза, а где ноль, будет достаточно. Я всегда напоминаю: если вы видите искрение или чувствуете сильный запах гари из стены, лучше сразу звонить профи. Самостоятельная диагностика допустима при поиске перегрузки или простого замыкания в приборе. Главное — строгое соблюдение правил электробезопасности. Работа с напряжением 220В опасна для жизни.

Список расходных материалов

Для устранения мелких неисправностей понадобятся базовые расходники. Я обычно беру с запасом, чтобы не бегать в магазин дважды. Для большинства случаев достаточно стандартного набора из строительного гипермаркета.

• Изолента ПВХ (черная/синяя) — 1 рулон (10-20 м).
• Клеммники WAGO (разные номиналы) — 10-15 шт.
• Пластиковые стяжки для кабеля (100-150 мм) — 20 шт.
• Термоусадочные трубки (диаметром 3-6 мм) — 1 метр.
• Очиститель контактов в спрее — 1 баллон.
• Запасные предохранители (если есть старая сеть) — 2-3 шт.
• Набор цветных маркеров для маркировки проводов — 1 комплект.
• Мелкая наждачная бумага (для зачистки окислов) — 1 лист.

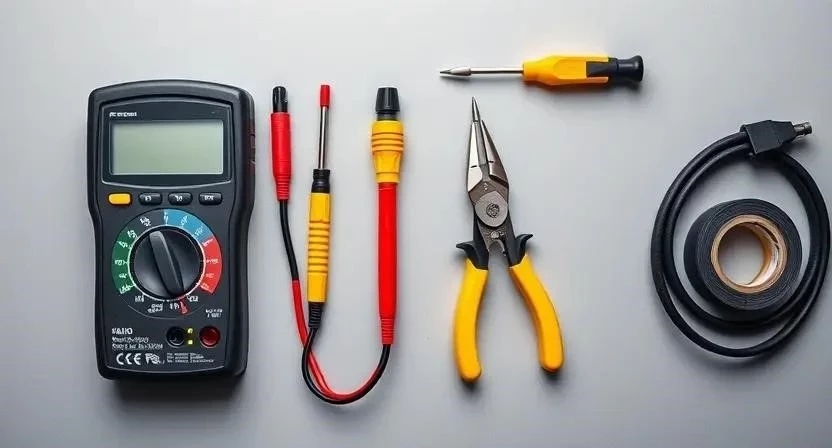

Инструментарий для диагностики

Без правильного инструмента лезть в проводку нельзя. Я использую только проверенный инструмент с диэлектрическими ручками. Это вопрос безопасности.

• Мультиметр — замер напряжения, проверка сопротивления и прозвонка цепи.
• Индикаторная отвертка — быстрое определение фазы в розетке или щитке.
• Фонарик налобный — освещение темных углов в распределительных коробках.
• Набор отверток (крестовая, плоская) — разборка розеток и затяжка клемм.
• Пассатижи с изоляцией — зачистка проводов и фиксация кабеля.
• Стриппер — аккуратное снятие изоляции без повреждения жил.
• Зеркальце маленькое — осмотр труднодоступных мест за автоматами.

Организация рабочего пространства

Для комфортной работы нужно подготовить помещение. Первым делом обеспечьте яркое освещение, так как при выбитом автомате в комнате может быть темно. Отключите абсолютно все электроприборы из розеток — не просто выключите кнопкой, а именно выньте вилки. Это исключит ложные срабатывания. Организуйте свободный доступ к распределительному щитку, уберите мебель или вещи, которые мешают быстрому доступу к рычагам.

Первичный визуальный осмотр

Начинаю я всегда с простого осмотра. Проверяю все видимые части проводки на предмет механических повреждений. Особое внимание уделяю розеткам и выключателям. Если чувствуете запах горелого пластика или видите потемнение вокруг отверстий розетки — причина найдена. Я однажды столкнулся с тем, что автомат выбивало только при включении чайника и микроволновки одновременно — это была классическая перегрузка, но визуально розетки были в порядке. Если же виден оплавленный пластик, значит, произошло короткое замыкание или плохой контакт.

Алгоритм поиска замыкания

Действуйте строго по пунктам. Я заметил, что спешка в электрике приводит к самым глупым ошибкам. Помните про безопасность: перед любым касанием проводов убедитесь, что питание отключено.

1. Анализ ситуации (5-10 мин). Определяю, какой именно автомат сработал и в какой момент это произошло (при включении прибора или внезапно).
2. Полное обесточивание линии (2 мин). Выключаю вводной автомат, чтобы полностью обесточить всю квартиру.
3. Отключение потребителей (10-15 мин). Вынимаю все вилки из розеток данной линии.
4. Повторная попытка включения (1 мин). Включаю автомат. Если он держится — проблема в одном из приборов. Если снова выбивает — проблема в проводке.
5. Проверка щитка (15-20 мин). Осматриваю контакты в распределительном щите. Проверяю затяжку винтов на автомате.
6. Поиск виновника среди приборов (15-30 мин). Поочередно включаю приборы в сеть. Тот, на котором автомат сработает, и есть причина.

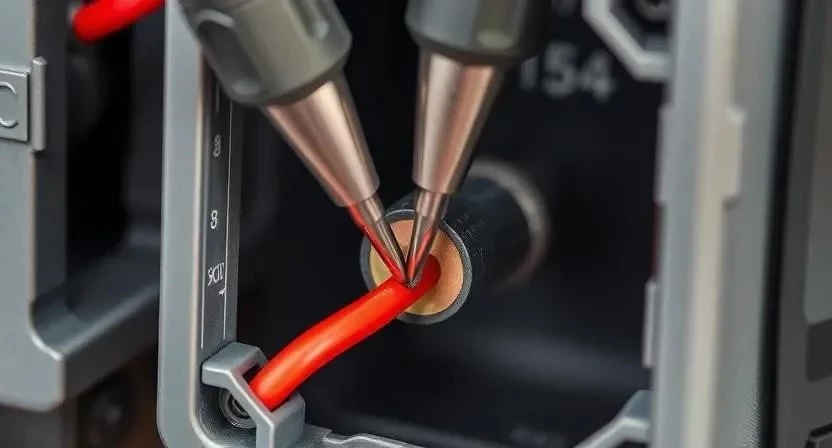

7. Прозвонка мультиметром (20-40 мин). При выключенном питании замеряю сопротивление между фазой и нулем. Короткое замыкание покажет почти нулевое сопротивление.
8. Проверка изоляции (30-60 мин). Проверяю целостность внешней оболочки кабеля, если он доступен.
9. Осмотр коробок (30-60 мин). Вскрываю соединительные коробки. Ищу следы гари, окислы или перебитые жилы. Я помню случай, когда причиной стал старый удлинитель с перебитым проводом под ковром; заметил это только после прозвонки.
10. Тестирование УЗО (5 мин). Если стоит УЗО, нажимаю кнопку «Тест». Если оно не срабатывает или выбивает без нагрузки — проблема в утечке тока.
11. Устранение поломки (30-120 мин). Заменяю поврежденный участок кабеля, пересобираю розетку или меняю сгоревший автомат.
12. Финальный запуск (10 мин). Включаю питание и поочередно даю нагрузку на линию.

При работе учитывайте, что высокая влажность в помещении может вызвать утечку тока, даже если изоляция кажется целой. Температура в щитке не должна превышать 40-50 градусов; если автомат горячий на ощупь — значит, он работает на пределе или контакт ослаб. Как-то раз я обнаружил оплавленный контакт в распределительной коробке, который замыкал сеть при повышении влажности в помещении.

Технические особенности и тонкости

Важно следить за совместимостью номинала автомата и сечения кабеля. Если поставить автомат на 25А на кабель сечением 1.5 мм², проводка сгорит раньше, чем сработает защита. Это критическая ошибка. Также обращайте внимание на температурный режим в щитке — плотная компоновка без зазоров ведет к перегреву. Влажность воздуха влияет на изоляцию старых алюминиевых проводов, вызывая микротоки, которые «выбивают» чувствительное УЗО.

Типичные промахи новичков

Самая опасная привычка — пытаться принудительно удержать рычаг автомата в верхнем положении с помощью скотча или руки. Это прямой путь к пожару. Также я часто вижу, как люди используют отвертки без изоляции на ручках. Никогда так не делайте. Еще одна ошибка — игнорирование запаха гари. Если пахнет «паленой резиной», значит, изоляция уже плавится, и ждать полного отключения опасно.

Финансовая сторона вопроса

Самостоятельный ремонт обходится значительно дешевле, если у вас уже есть базовый инструмент. Основные затраты ложатся на расходники. При вызове мастера вы платите за выезд и фиксированную стоимость каждой операции (замена розетки, поиск замыкания).

Эксплуатация сети после ремонта

Чтобы проблема не повторилась, я рекомендую раз в год проверять затяжку всех контактов в щитке. Со временем металл «плывет», и винты ослабевают, что ведет к нагреву. Контролируйте нагрузку на линию: не включайте в один удлинитель одновременно стиральную машину, чайник и обогреватель. Помните, что срок службы автоматических выключателей не бесконечен — через 10-15 лет механизм может начать срабатывать некорректно.

Способы модернизации электросети

Если автомат выбивает часто из-за перегрузки, есть несколько путей решения:

1. Замена старого автомата на новый с аналогичным номиналом (если старый износился).
2. Установка реле напряжения для защиты от скачков в сети.
3. Разделение одной перегруженной линии на две или три независимые.
4. Замена старого алюминиевого кабеля на медный с бóльшим сечением.

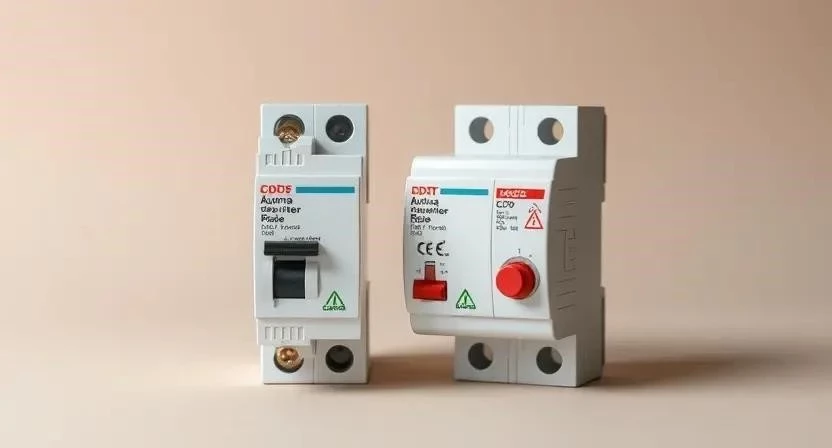

5. Установка дифференциальных автоматов вместо связки «автомат + УЗО».
6. Перенос мощных потребителей на отдельные выделенные линии.

Ответы на частые вопросы

Почему автомат выбивает через некоторое время?
Скорее всего, это перегрузка сети. Автомат нагревается постепенно и срабатывает, когда температура внутри него достигает критической отметки.

Можно ли поставить автомат большей мощности?
Только если сечение вашего кабеля позволяет это. Если поставить 25А на тонкий провод, кабель сгорит внутри стены, а автомат не сработает.

Что делать, если автомат не поднимается вообще?
Это значит, что в сети присутствует «жесткое» короткое замыкание. Включать его силой нельзя — может произойти взрыв в точке замыкания.

Как понять, что сгорел сам автомат?
Если при отключенных потребителях автомат не фиксируется или, наоборот, не выключает линию при явном замыкании — он вышел из строя.

Почему выбивает УЗО, но не автомат?
УЗО реагирует на утечку тока (например, повреждение изоляции или попадание влаги), а автомат — на короткое замыкание или перегрузку.

Что такое утечка тока?
Это ситуация, когда ток уходит с фазного провода на заземление или корпус прибора из-за повреждения изоляции.

Как найти скрытое замыкание в стене?
Здесь поможет только прозвонка мультиметром между жилами при полном отключении всех розеток и выключателей из сети.
