Внезапное отключение электричества в части квартиры обычно указывает на срабатывание защитного устройства. Поиск причины может занять от 30 минут до нескольких часов в зависимости от сложности замыкания. Стоимость нового модуля варьируется от 300 до 1500 рублей. Понимание того, почему постоянно выбивает автомат, поможет избежать пожара и дорогого ремонта проводки. Эта задача требует осторожности и базовых знаний электрики.
Основы безопасности и подготовки
Работа с электричеством опасна для жизни. Прежде чем открывать щиток, нужно оценить свои навыки. Если вы никогда не держали в руках мультиметр, лучше вызвать специалиста. Диагностика обычно занимает около часа. Лезть в щиток самостоятельно категорически нельзя, если вы видите открытые оголенные провода или чувствуете сильный запах гари.
Для ремонта понадобятся качественные комплектующие. Я всегда покупаю детали в проверенных магазинах, чтобы не нарваться на подделку.
- Автоматический выключатель (согласно номиналу) — 1 шт.
- Наконечники НШВИ (под сечение провода) — 5-10 шт.
- Изолента ПВХ (черная или цветная) — 1 рулон
- Пластиковые стяжки для кабеля — 10 шт.
- Очиститель контактов в спрее — 1 баллон
- Маркер для подписи групп — 1 шт.
- Термоусадочная трубка — 20 см
- Зажимы Wago для временных соединений — 3-5 шт.
Цены на популярные бренды зависят от сегмента качества:
| Бренд | Сегмент | Примерная цена (руб.) | Особенности |
|---|---|---|---|
| Schneider Electric | Премиум | 800 — 1500 | Высокая надежность, долгий срок службы |
| ABB | Премиум | 700 — 1400 | Точное срабатывание, европейский стандарт |
| IEK | Бюджет | 200 — 500 | Доступность, средний ресурс |
| EKF | Бюджет | 250 — 600 | Хорошее соотношение цена/качество |
| Legrand | Премиум | 900 — 1800 | Отличное качество пластика и контактов |
Без правильного инструмента лезть в электрику — безумие. Я подготовил список того, что должно быть под рукой:

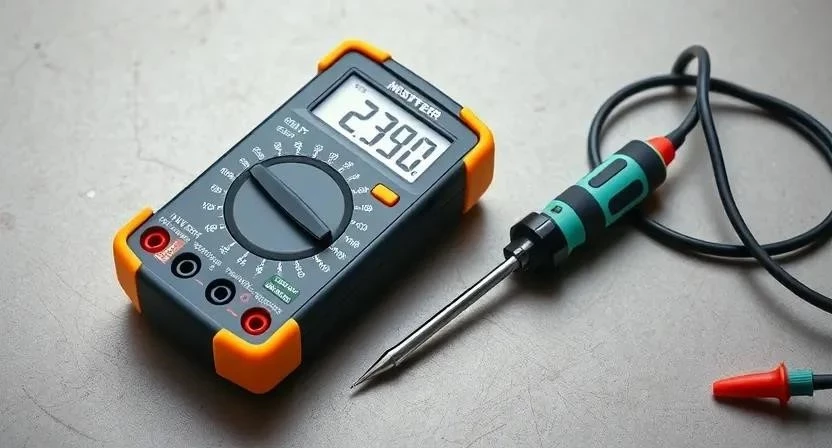

- Мультиметр (цифровой) — для замера напряжения и прозвонки
- Индикаторная отвертка — проверка наличия фазы
- Набор диэлектрических отверток (PH, PZ, SL) — для затяжки винтов
- Пассатижи с изолированными ручками — для обрезки и загиба проводов
- Фонарик налобный — чтобы руки были свободны
- Стриппер — для аккуратного снятия изоляции
- Зеркальце маленькое — осмотр труднодоступных мест за автоматами
Проверяйте изоляцию ручек перед работой. Помню, как однажды у меня треснула ручка старой отвертки — хорошо, что работал с отключенным вводом.
Подготовка к диагностике
Сначала нужно подготовить пространство. Выключите из розеток все мощные приборы: чайники, утюги, обогреватели и стиральные машины. Это исключит ложные срабатывания при перегрузке. Освободите доступ к электрощиту, уберите мебель или вещи, которые мешают открытию дверцы. Обеспечьте хорошее освещение, так как в щитке часто темно.
Внимательно осмотрите щиток. Я первым делом принюхиваюсь — запах горелого пластика сразу выдает перегретый контакт. Ищите потемнения на корпусах автоматов или оплавленную изоляцию проводов. Очистите внутренности от пыли с помощью пылесоса или сухой кисти, так как грязь может вызвать утечку тока. Проверьте, плотно ли закреплен сам щит к стене, чтобы он не вибрировал и не расшатывал контакты.
Пошаговое устранение неисправности
Теперь переходим к практике. Действуйте строго по алгоритму.
- Визуальный осмотр (5-10 мин): ищем следы гари и оплавления на модулях.
- Отключение потребителей (10 мин): вынимаем все вилки из розеток в данной группе.
- Пробное включение (2 мин): поднимаем рычаг автомата при пустой сети.
- Поэтапный запуск (20-30 мин): включаем приборы по одному, пока не произойдет сбой.
- Изоляция виновника (5 мин): проверяем прибор, на котором выбило свет.
- Замер мультиметром (15-20 мин): прозваниваем линию на короткое замыкание.
- Протяжка контактов (10 мин): затягиваем все винты в щитке.
- Тест УЗО (5 мин): нажимаем кнопку «Тест» для проверки утечки тока.
- Замена модуля (15 мин): ставим новый автомат, если старый не держит нагрузку.
- Финальный тест (10 мин): проверяем систему под полной нагрузкой.
При прозвонке линии я всегда отключаю вводной автомат. Один раз забыл это сделать и чуть не сжел дорогой мультиметр.
| Инструмент | Назначение | Статус |
|---|---|---|
| Мультиметр | Поиск замыкания, замер вольт | Обязательно |
| Индикаторная отвертка | Поиск фазы | Обязательно |
| Диэлектрическая отвертка | Затяжка клемм | Обязательно |
| Пассатижи | Работа с проводом | Обязательно |
| Стриппер | Снятие изоляции | Желательно |
Технические нюансы и типичные ошибки
Есть тонкости, о которых молчат в инструкциях. Температура в щитке влияет на работу: если щиток стоит на солнце или рядом с трубой отопления, автомат может сработать раньше времени. Важно, чтобы номинал автомата строго соответствовал сечению кабеля. Если поставить слишком мощный автомат на тонкий провод, кабель сгорит, а защита не сработает. После срабатывания не щелкайте рычагом сразу — дайте устройству остыть пару минут.
| Сечение кабеля (мм2) | Номинал автомата (А) | Макс. нагрузка (кВт) |
|---|---|---|
| 1.5 | 10 | 2.2 |
| 2.5 | 16 | 3.5 |
| 4.0 | 25 | 5.5 |
| 6.0 | 32 | 7.0 |
| 10.0 | 40 | 8.8 |
Новички часто совершают опасные ошибки, которые приводят к печальным последствиям:
- Установка автомата с завышенным номиналом — прямой путь к пожару.
- Игнорирование искрения или подгорания контактов в клеммах.
- Покупка дешевых китайских аналогов без сертификатов безопасности.
- Попытки подтянуть винты под напряжением без защиты.
- Использование одного автомата на всю квартиру вместо разделения по группам.
Я видел щитки, где вместо 16А стоял 40А на тонком проводе. Это настоящая бомба замедленного действия.
Экономика ремонта
Разберемся с деньгами. Стоимость зависит от того, насколько глубоко запрятана проблема.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) |
|---|---|---|
| Новый автомат (средний) | 500 | 800 (с наценкой) |
| Диагностика сети | 0 | 1000 — 2000 |
| Работа по замене | 0 | 500 — 1500 |
| Расходные материалы | 200 | 300 |
| 700 | 2800 — 4600 |
Экономия при самостоятельном выполнении существенная, но только если у вас есть инструмент и понимание процесса.
Эксплуатация и модернизация
Чтобы свет не гас внезапно, ухаживайте за щитком. Раз в полгода берите отвертку и подтягивайте все винтовые соединения — от вибраций и перепадов температур они ослабевают. Следите, чтобы суммарная мощность приборов на одной линии не превышала предел автомата. Помните, что автоматические выключатели имеют срок службы, обычно около 10-15 лет, после чего их стоит заменить.
Если проблемы повторяются, подумайте о модернизации. Реле напряжения спасет технику от скачков в сети. Замена старого черного щитка на современный модульный позволит аккуратно развести провода. Самый эффективный метод — разделить одну перегруженную группу на несколько линий. Например, вынести стиральную машину и чайник на отдельные автоматы.
Ответы на частые вопросы
Почему автомат выбивает только при включении чайника? — Это типичная перегрузка сети или короткое замыкание в ТЭНе чайника.
Чем отличается короткое замыкание от перегрузки? — Замыкание — это прямой контакт фазы с нулем (мгновенный удар), перегрузка — когда включено слишком много приборов одновременно.
Можно ли заблокировать рычаг автомата, чтобы он не выбивал? — Категорически нет! Это приведет к перегреву проводов и пожару.
Что делать, если автомат не поднимается вверх? — Значит, в сети всё еще присутствует короткое замыкание. Устраните его, иначе рычаг будет отщелкиваться.
Почему выбивает автомат в ванной? — Скорее всего, сработала защита от утечки тока (УЗО) из-за влажности или неисправности стиральной машины.
Как понять, что автомат вышел из строя? — Он либо не держит даже небольшую нагрузку, либо рычаг болтается и не фиксируется в верхнем положении.
Нужно ли менять все автоматы сразу? — Нет, только те, что изношены или не подходят по номиналу под сечение вашего кабеля.
