Неправильный подбор автоматического выключателя приводит к перегреву жил и оплавлению изоляции. Ошибка в расчетах может закончиться коротким замыканием или пожаром в помещении. Профессиональный расчет номинального тока защиты кабеля занимает около 30 минут, но экономит десятки тысяч рублей на возможном ремонте после аварии. Точный подбор параметров гарантирует, что защита сработает раньше, чем провод начнет плавиться.
Важность точного подбора защиты
Безопасность электросети напрямую зависит от того, насколько точно согласован номинал автомата с сечением провода. Если поставить слишком мощный автомат, кабель перегреется, но защита не сработает. Слишком слабый выключатель будет постоянно отключать свет при включении чайника или пылесоса. Я всегда проверяю соответствие этих параметров, чтобы избежать порчи изоляции и обеспечить стабильную работу техники.
Факторы, влияющие на стоимость электромонтажа
Бюджет работ зависит от нескольких ключевых параметров. Выбор производителя защиты играет главную роль: премиальные бренды стоят в несколько раз дороже бюджетных аналогов. Материал кабеля также влияет на цену, так как медь значительно дороже алюминия. Сложность схемы в электрощитке и общий объем прокладки линий определяют трудозатраты мастера. Однажды я сэкономил на бренде автоматов в старом доме, и через год один из них просто «залип» при перегрузке, что едва не привело к беде.
Методика вычисления тока нагрузки
Для определения нужного номинала используется расчет тока нагрузки. В однофазных сетях (220В) и трехфазных (380В) применяются разные подходы, но база одна — формула I = P / (U * cos φ). Здесь P — мощность в Ваттах, U — напряжение, а cos φ — коэффициент мощности. Также важно учитывать коэффициент спроса, так как редко все приборы в доме работают одновременно на полную мощность.
Пошаговый алгоритм расчета тока:
- Определите суммарную мощность всех потребителей на линии в Ваттах.
- Установите рабочее напряжение сети (обычно 220В или 380В).
- Выберите коэффициент мощности cos φ (для большинства бытовых приборов он равен 0.9-1.0).
- Примените формулу для вычисления силы тока.
- Умножьте полученный результат на коэффициент спроса (обычно 0.7-0.8).
- Сравните расчетный ток с допустимым длительным током кабеля (Iz).
- Подберите стандартный номинал автомата, который меньше или равен Iz.
- Проверьте совместимость с вышестоящим вводным автоматом.
Таблица 1. Формулы расчета тока в сетях 220В и 380В
| Тип сети | Формула | Параметры | Результат |
|---|---|---|---|
| Однофазная (220В) | I = P / (U * cos φ) | P(Вт), U=220, cos φ | Ток в Амперах (А) |
| Трехфазная (380В) | I = P / (√3 * U * cos φ) | P(Вт), U=380, cos φ | Ток в Амперах (А) |
| С учетом спроса | I_расч = I * K_спроса | K_спроса (0.7-0.9) | Реальный ток нагрузки |
| Мощность через ток | P = I * U * cos φ | I(А), U(В) | Мощность в Ваттах |
| Проверка сечения | I_автомат <= I_кабеля | Номиналы ПУЭ | Безопасная схема |
Правила выбора автоматического выключателя

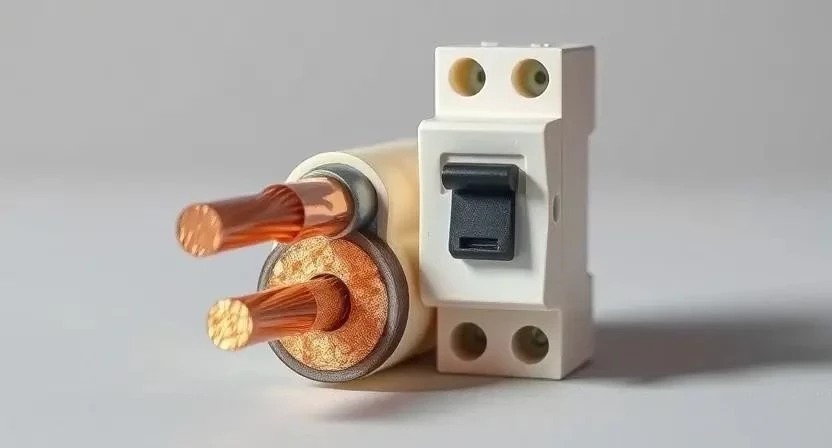

Главное правило электробезопасности: номинал автомата (In) должен быть меньше или равен длительно допустимому току кабеля (Iz). Если нарушить это условие, провод превратится в нагревательный элемент. Я подобрал стандартный ряд номиналов (6А, 10А, 16А, 25А и т.д.) исходя из сечения жил. Для освещения обычно достаточно 10А, а для розеток используют 16А.
Таблица 2. Соответствие сечения медного кабеля и номинала автомата
| Сечение жилы (мм²) | Допустимый ток Iz (А) | Рекомендуемый автомат (А) | Макс. мощность (кВт) |
|---|---|---|---|
| 1.5 | 19 | 10 | 2.2 |
| 2.5 | 25 | 16 | 3.5 |
| 4.0 | 35 | 25 | 5.5 |
| 6.0 | 46 | 32 | 7.0 |
| 10.0 | 63 | 40-50 | 10.0 |
Сравнение стоимости материалов
При покупке кабеля стоит выбирать ВВГнг-LS или NYM. Первый вариант дешевле и отлично подходит для скрытой прокладки в гофре. NYM имеет дополнительный слой изоляции, что упрощает монтаж, но увеличивает смету. Что касается брендов защиты, ABB и Schneider Electric считаются эталоном надежности, в то время как IEK — доступный вариант для простых задач.
Необходимые материалы для сборки:
- Кабель ВВГнг-LS 3×2.5 (для розеток)
- Кабель ВВГнг-LS 3×1.5 (для света)
- Автоматические выключатели ABB
- Автоматические выключатели Schneider Electric
- Автоматические выключатели IEK
- Гребенчатые шины для соединения
- DIN-рейка алюминиевая
- Корпус распределительного щита
Таблица 3. Сравнение популярных моделей автоматических выключателей
| Бренд | Ценовой сегмент | Надежность | Срок службы (ориент.) |
|---|---|---|---|
| ABB | Премиум | Высокая | 20+ лет |
| Schneider Electric | Средний+/Премиум | Высокая | 15-20 лет |
| IEK | Бюджет | Средняя | 5-10 лет |
| Legrand | Премиум | Высокая | 20+ лет |
| KEAZ | Бюджет/Средний | Средняя | 7-12 лет |
Расценки на электромонтажные работы
Стоимость установки одного автомата варьируется от 300 до 800 рублей. Прокладка кабеля в штробе обходится дороже, чем монтаж открытым способом. Сборка всего щита под ключ может стоить от 5 000 до 25 000 рублей в зависимости от количества групп. Я заметил, что в крупных городах расценки выше из-за стоимости выезда мастера и аренды инструмента.
Дополнительные расходы при монтаже
Помимо основных материалов, всегда возникают мелкие траты. Без наконечников НШВИ качественный обжим в клемме автомата невозможен. Маркировка линий позволяет через год понять, какой выключатель за что отвечает. Доставка тяжелых бухт кабеля также добавляет определенную сумму к итоговой смете.
Список дополнительных расходников:
- Наконечники НШВИ под сечение
- Маркировочные бирки/наклейки
- Изоляционная лента
- Хомуты нейлоновые
- Кабельные стяжки
- Клеммники WAGO
- Дюбель-хомуты для крепления
Примеры смет для разных объектов

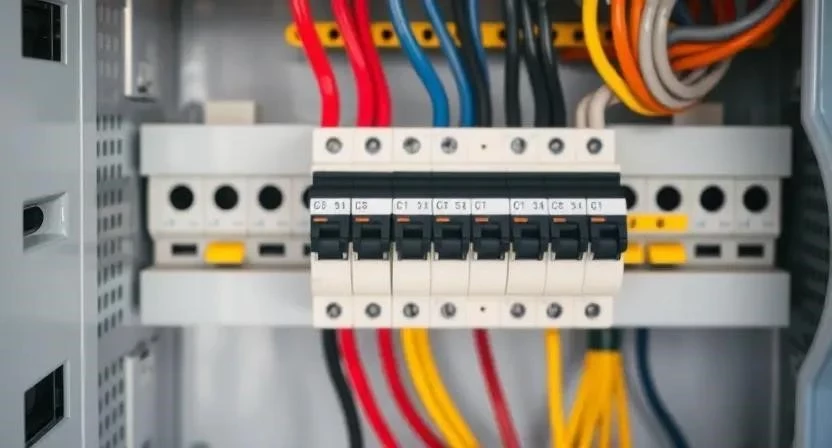

Для квартиры-студии обычно требуется щиток на 6-10 модулей с разделением на свет и 2-3 группы розеток. В загородном доме схема сложнее: добавляются линии на улицу, котел, насос и мощное оборудование. Я всегда считаю смету сам, чтобы мастер не добавил лишних метров кабеля в итоговый счет.
Таблица 4. Примерная смета материалов для типового щита (квартира)
| Наименование | Кол-во | Цена за ед. (ср.) | |
|---|---|---|---|
| Автомат 16А (Schneider) | 4 шт. | 450 руб. | 1800 |
| Автомат 10А (Schneider) | 2 шт. | 400 руб. | 800 |
| Вводной автомат 25А | 1 шт. | 600 руб. | 600 |
| Щит распределительный | 1 шт. | 1500 руб. | 1500 |
| Шина гребенчатая | 1 шт. | 500 руб. | 500 |
Способы оптимизации расходов
Сэкономить без потери качества можно за счет грамотного планирования. Не стоит закладывать избыточное сечение кабеля там, где оно не нужно. Покупка материалов оптом одной партией снижает цену за метр. Я рекомендую самостоятельно рассчитать все нагрузки и заказать только монтаж, чтобы контролировать каждую позицию в чеке.
Советы по экономии:
- Покупайте кабель в больших бухтах по 100 метров.
- Используйте проверенные бюджетные бренды для второстепенных линий.
- Точно рассчитывайте длину трасс с запасом 10%.
- Выполняйте разметку и штробление самостоятельно.
- Откажитесь от избыточного количества групп там, где нагрузка минимальна.
Меры безопасности

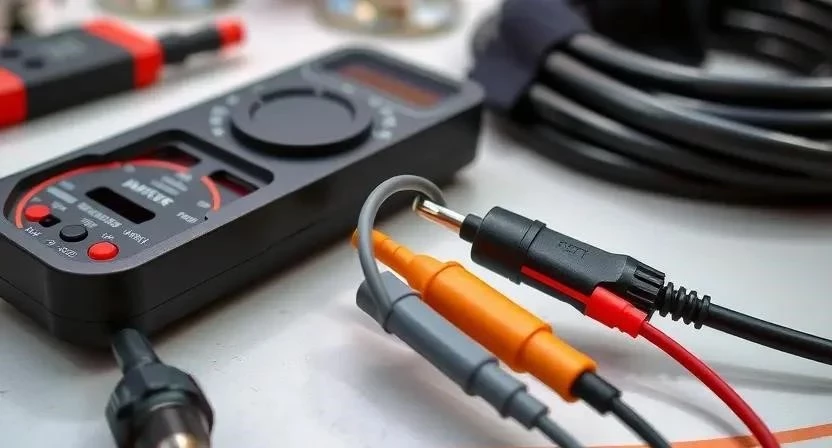

Работа с электричеством требует строгого соблюдения правил. Всегда отключайте вводной автомат перед началом монтажа и проверяйте отсутствие напряжения мультиметром. Используйте диэлектрические перчатки и инструмент с изолированными ручками. При работе с химией или сверлении бетона обязательно надевайте респиратор и защитные очки. Никогда не оставляйте оголенные провода под напряжением.
Ответы на частые вопросы (FAQ)
Можно ли ставить автомат большего номинала на тонкий кабель?
Категорически нельзя. Автомат защищает кабель, а не прибор. Если номинал будет выше допустимого тока кабеля, провод сгорит раньше, чем сработает защита.
Чем отличается расчет для медного и алюминиевого кабеля?

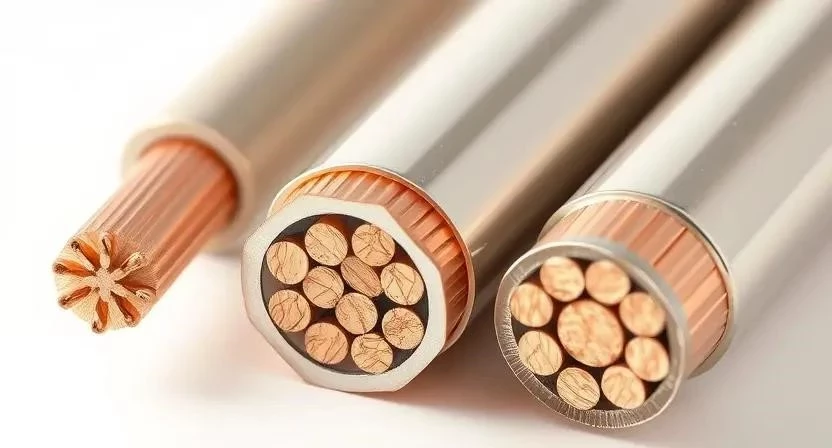

Медь обладает лучшей проводимостью. При одинаковом сечении медный провод выдерживает больший ток, чем алюминиевый. Для алюминия требуются более толстые жилы для того же номинала автомата.
Что такое ток срабатывания и почему он важен?
Это значение тока, при котором тепловой или электромагнитный расцепитель разрывает цепь. Он определяет скорость реакции защиты на перегрузку или короткое замыкание.
Как учесть пусковые токи при выборе защиты?
Для приборов с двигателями (холодильники, насосы) выбирают автоматы с характеристикой C или D. Они выдерживают кратковременный скачок тока при старте и не отключаются ложно.
Нужно ли учитывать длину кабеля при расчете тока?
Да, при очень длинных линиях (более 30-50 метров) происходит падение напряжения. В таких случаях сечение кабеля увеличивают на один шаг, чтобы компенсировать потери.
