Подбор сечения провода для перемычек в электрощите

Правильный подбор сечения провода для перемычек в щитке определяет пожарную безопасность всего объекта. Ошибка в расчетах приводит к перегреву изоляции всего за 30-60 минут работы под полной нагрузкой. Стоимость материалов для сборки небольшого щита обычно укладывается в диапазон 500–1500 рублей, а время на монтаж перемычек занимает от 2 до 4 часов. Точный расчет тока позволяет избежать оплавления клемм и внезапного отключения электричества.

Базовые знания перед началом работ

Прежде чем резать провод, я всегда определяю номинальный ток самого мощного автоматического выключателя в цепи. Сечение напрямую зависит от мощности нагрузки: чем больше ампер проходит через перемычку, тем толще должен быть медный сердечник. Я строго придерживаюсь норм ПУЭ, чтобы избежать перегрузки линий. Опытный мастер знает, что перемычка — это самое узкое место в распределительном щите, поэтому здесь нельзя экономить на материале.

Однажды я столкнулся с ситуацией, когда в щитке использовали тонкий провод для питания группы мощных розеток. В итоге изоляция потемнела, а контакт начал искрить. После этого я переделал всё на правильное сечение, и проблема исчезла.

Подбор подходящих материалов

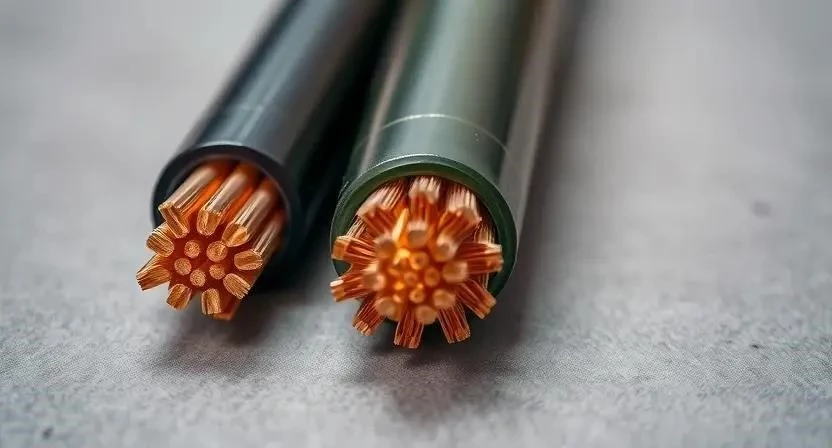

Для перемычек подходит только многожильный медный провод, так как он более гибкий и лучше держится в клеммах при использовании наконечников. Чаще всего я применяю марки ПуГВ или ПВ-3. Выбор сечения обычно ограничен тремя вариантами: 2.5, 4 или 6 мм², в зависимости от номинала автомата.

• ПуГВ 2.5 мм² — для автоматов до 16-20А.
• ПуГВ 4 мм² — для нагрузок до 25-32А.
• ПуГВ 6 мм² — для ввода и мощных линий до 40А.
• ПВ-3 2.5 мм² — стандарт для распределительных узлов.
• ПВ-3 4 мм² — усиленный вариант для кухонных линий.
• ПВ-3 6 мм² — для подключения магистральных шин.
• Медь высокой очистки — обеспечивает минимальное сопротивление.
• ПВХ-изоляция — стандартная защита от короткого замыкания.

Купить такие провода можно в любом специализированном электромагазине или строительном гипермаркете. Для удобства я составил таблицу соответствия тока и сечения.

Инструментарий для качественного монтажа

Качественный инструмент избавляет от «соплей» в щитке и гарантирует надежный контакт. Я никогда не использую обычный нож для зачистки, так как легко повреждаю жилы провода. Проверка инструментов на исправность обязательна: затупившиеся бокорезы рвут медь, а не режут её.

• Стриппер — для быстрой и аккуратной зачистки изоляции.
• Кримпер (пресс-клещи) — для обжима наконечников НШВИ.
• Отвертка с изоляцией (PH2/PZ2) — для затяжки винтов.
• Бокорезы — для точной нарезки провода.
• Индикатор напряжения — для проверки безопасности.
• Маркер — для подписи каждой перемычки.
• Фонарик — для работы в темных углах щитка.
• Линейка — для замера длины петель.

Организация рабочего пространства и безопасность

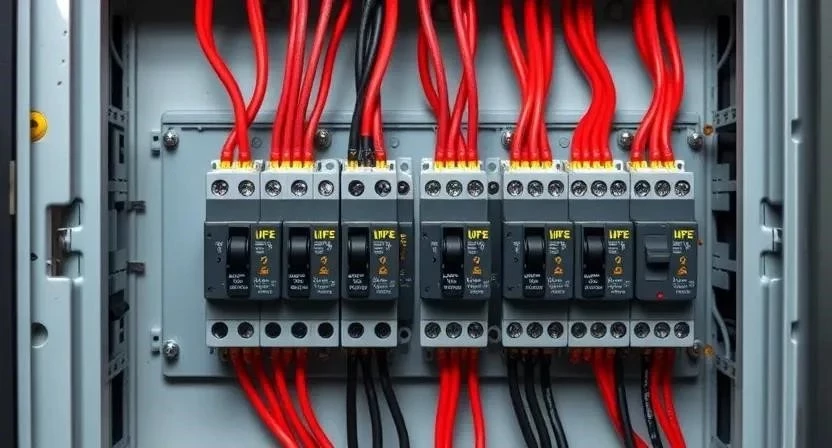

Я начинаю работу с обеспечения полного доступа к внутренностям щитка. Первым делом отключаю общий ввод питания. Это критически важно, так как работа под напряжением в ограниченном пространстве щитка смертельно опасна. После отключения я обязательно проверяю отсутствие напряжения индикатором на каждой шине и клемме.

Подготовка щитка к сборке

Внутри корпуса часто скапливается строительная пыль или опилки, которые могут вызвать замыкание или ухудшить контакт. Я тщательно очищаю щиток пылесосом. Затем делаю разметку мест прокладки перемычек, чтобы провода не перекрещивались хаотично. Клеммы автоматов проверяю на наличие заусенцев или окислов.

Мой лайфхак: перед монтажом я протираю внутренние стенки щитка влажной тряпкой, а затем насухо, чтобы пыль не осела на свежих контактах.

Пошаговый процесс создания перемычек

Монтаж требует точности. Я выполняю эти действия в строгой последовательности, чтобы не запутаться в схеме.

1. Определение максимального тока в цепи перемычек (10 мин).
2. Выбор марки многожильного медного провода (5 мин).
3. Расчет длины каждой перемычки с запасом 1-2 см (15 мин).
4. Нарезка провода согласно списку (10 мин).
5. Зачистка изоляции с обоих концов стриппером (15 мин).
6. Подбор наконечников НШВИ под сечение (10 мин).

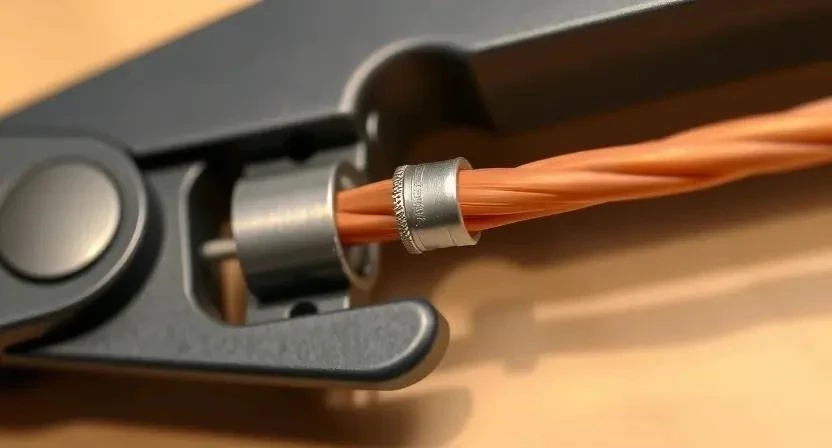

7. Обжим наконечников кримпером до характерного щелчка (20 мин).
8. Монтаж перемычки в клеммы автоматического выключателя (30 мин).
9. Затяжка винтов с усилием, чтобы провод не двигался (20 мин).
10. Протяжка всех контактов контрольной проверкой (15 мин).
11. Маркировка проводов бирками (15 мин).
12. Финальная проверка схемы по проекту (10 мин).

Технические нюансы и тонкости

В закрытом щитке возникает эффект накопления тепла. Если уложить перемычки слишком плотно, они начнут греть друг друга, что приведет к снижению допустимого тока. Я всегда оставляю небольшие зазоры для вентиляции. Также важно следить за совместимостью: наконечники должны быть именно медными или лужеными, чтобы избежать электрохимической коррозии.

Типичные промахи новичков

Многие пытаются сэкономить время и совершают ошибки, которые вылезают через год эксплуатации. Я часто вижу в старых щитках использование одножильного провода ПВ-1 — он быстро переламывается в клеммах из-за вибраций или перетяжки.

1. Отказ от наконечников (зажим голых жил приводит к их раздавливанию).
2. Затяжка винтов «на глаз» (слишком слабо — греется, слишком сильно — срывается резьба).
3. Слишком длинные петли провода (создают хаос и лишнее сопротивление).
4. Использование провода сечением меньше номинала автомата.
5. Попытка засунуть два разных провода в одну клемму без специальной гильзы.

Расчет затрат на материалы и работу

Стоимость сборки зависит от количества модулей. Я рассчитал примерные расходы для стандартного щитка на 8-12 модулей.

Я один раз решил сэкономить и сделал всё сам, потратив на обжим наконечников лишние два часа, но зато был уверен в каждом контакте и сэкономил несколько тысяч рублей.

Эксплуатация и проверка после монтажа

Сборка щитка — это не разовое действие. Я рекомендую раз в год проводить ревизию: подтягивать винты клемм, так как медь имеет свойство «течь» под давлением. Также полезно проверить температуру проводов тепловизором или аккуратно рукой при максимальной нагрузке (например, когда включены чайник и стиральная машина одновременно). Если провод горячий — сечение выбрано неверно.

Альтернативные способы соединения

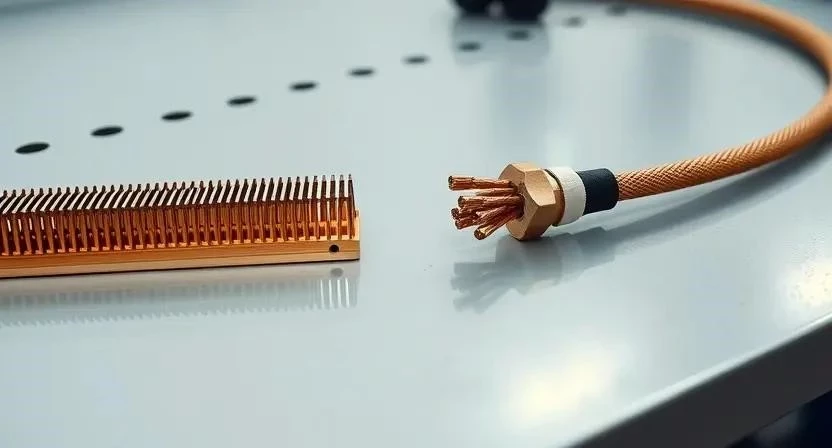

Вместо классических перемычек из провода сейчас часто используют гребенчатые шины (фоноксы). Это жесткие медные шины в изоляции, которые просто защелкиваются в автоматы.

Ответы на частые вопросы

Можно ли использовать ПВС для перемычек?
Нет, ПВС — это многожильный кабель в общей оболочке. Для щитка нужно использовать одножильный многопроволочный провод (ПуГВ), чтобы не тратить время на снятие внешней изоляции и не загромождать пространство.

Какое сечение выбрать для автомата на 16А?
Оптимально использовать медный провод сечением 2.5 мм². Это обеспечит запас по току и исключит нагрев.

Обязательно ли использовать наконечники НШВИ?
Да, обязательно. Без них винт автомата просто раздавит тонкие жилки провода, что приведет к плохому контакту и искрению.

Чем отличается ПуГВ от ПВ-3?
По сути, это одно и то же. ПВ-3 — старое обозначение, ПуГВ — современное по ГОСТу. Оба представляют собой гибкий медный провод в ПВХ-изоляции.

Что будет, если сечение провода меньше номинала автомата?
Провод станет «предохранителем». Он начнет греться и расплавится раньше, чем сработает автомат, что может привести к пожару.

Можно ли соединять провода разных сечений в одной перемычке?
Нежелательно. Это создает неоднородность сопротивления. Если нужно, используйте специальные соединительные гильзы с последующей пайкой или обжимом.

Как проверить качество обжима?
Попробуйте с усилием потянуть наконечник рукой. Он не должен проворачиваться или выходить из провода.

Можно ли использовать алюминий в современных щитках?
Категорически нет. Алюминий окисляется, имеет другой коэффициент теплового расширения и плохо совместим с медными клеммами современных автоматов.

Меры безопасности: При работе используйте диэлектрические перчатки. Всегда работайте вдвоем, чтобы в случае удара током напарник мог обесточить щит. При использовании химических очистителей обеспечьте проветривание помещения.
