Монтаж электропривода требует предельной точности и строгого соблюдения норм электробезопасности. Обычно такие работы занимают от 6 до 12 часов, в зависимости от удаленности распределительного щитка от объекта. Стоимость базового комплекта расходных материалов начинается от 5 000 рублей. Подключение автоматики для ворот и рольставен: инструкция по электромонтажу позволит создать надежную систему управления без риска короткого замыкания. Правильный подход гарантирует долгую службу мотора и безопасность всех пользователей.
Особенности подготовки к электромонтажу
Прежде всего, нужно трезво оценить сложность предстоящих задач. Если вы никогда не работали с фазой и нулем, лучше пригласить специалиста, так как ошибки в электрике стоят дорого. Я всегда рекомендую начинать работы при температуре не ниже +5 градусов, чтобы изоляция кабеля оставалась эластичной. Хорошее освещение в зоне блока управления обязательно, иначе легко перепутать клеммы. Время выполнения напрямую зависит от того, проложены ли уже кабельные трассы или их предстоит создавать с нуля.
Перечень необходимых материалов
Для качественной автоматизации ворот используйте только медный провод с соответствующей изоляцией. Основным выбором станет кабель ВВГнг, который не поддерживает горение. Сечение провода для силового питания обычно составляет 3х1.5 или 3х2.5 мм², в зависимости от мощности привода. Чтобы защитить линию от механических повреждений и влаги, применяю ПВХ-гофру или жесткие кабель-каналы. Для соединений использую самозажимные клеммники, так как они надежнее обычной скрутки.
- Кабель ВВГнг 3х1.5 (силовой)
- Кабель КВВГ (для датчиков и фотоэлементов)
- Гофрированная труба ПВХ 20 мм
- Автоматический выключатель на 10А или 16А
- Клеммные колодки WAGO
- Дюбель-хомуты для крепления гофры
- Изолента ПВХ
- Герметик силиконовый влагостойкий
- Распределительная коробка IP65
| Материал | Примерное количество | Расход на объект | Ориентировочная цена |
|---|---|---|---|
| Кабель ВВГнг 3х1.5 | 20-50 метров | По длине трассы | 60-90 руб/м |
| Гофра ПВХ | 20-50 метров | По длине трассы | 25-40 руб/м |
| Автомат защиты | 1 шт. | 1 ед. на линию | 300-700 руб |
| Клеммники | 1 упаковка | 10-20 шт. | 400-600 руб |
| Герметик | 1 туба | 100-200 мл | 300-500 руб |
Инструментарий для монтажа

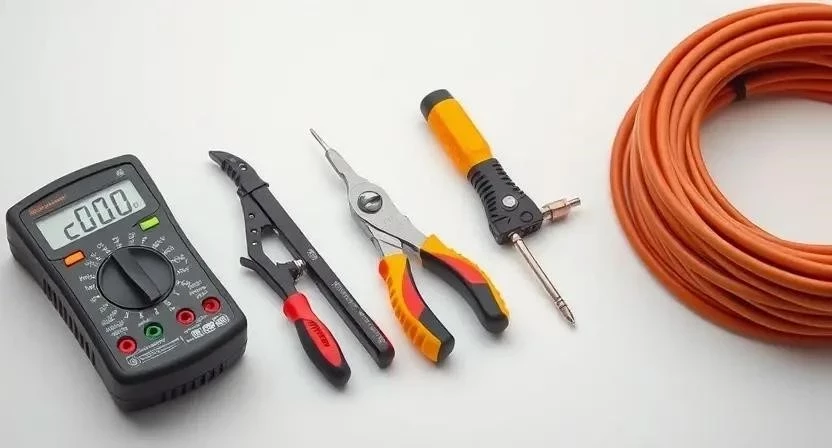

Правильный инструмент сокращает время работы вдвое. Стриппер незаменим для быстрой зачистки жил без повреждения металла. Мультиметр использую для проверки напряжения в сети и прозвонки кабелей на обрыв. Перфоратор понадобится для штробления или сверления отверстий в бетоне. Кусачки и отвертки с разными насадками должны быть под рукой в любой момент. Если бюджет ограничен, некоторые позиции можно взять в аренду, но мультиметр лучше купить — он пригодится при любом ремонте.
| Инструмент | Назначение | Статус | Альтернатива |
|---|---|---|---|
| Мультиметр | Проверка напряжения и цепи | Обязательно | Индикаторная отвертка |
| Стриппер | Снятие изоляции | Желательно | Канцелярский нож |
| Перфоратор | Сверление отверстий | Обязательно | Ударная дрель |
| Набор отверток | Затяжка клемм | Обязательно | Одна универсальная |
| Кусачки/Пассатижи | Резка провода | Обязательно | Бокорезы |
Организация рабочего пространства
Перед стартом очищаю зону монтажа от строительного мусора и пыли. Защищаю отделку стен и пола пленкой, если работы проходят в уже готовом помещении. Организую свободный доступ к электрощиту, чтобы не тянуть удлинители через весь двор. Весь крупный мусор выношу сразу, чтобы не споткнуться в процессе работы с электроинструментом.
Подготовка кабельных трасс
Прокладываю маршруты для кабеля так, чтобы они были максимально короткими и скрытыми. В стенах делаю штробы, а по открытым участкам монтирую кабель-каналы. Сверлю отверстия под ввод кабеля в блок управления, стараясь делать их чуть ниже точки входа, чтобы конденсат не стекал внутрь платы. Обязательно проверяю готовность электросети: напряжение должно быть стабильным, а заземление — рабочим. Раз однажды я столкнулся с тем, что из-за криво проложенного кабеля в стене пришлось переделывать всю отделку, поэтому теперь трачу на разметку больше времени.
Технология подключения электрики по шагам
Процесс монтажа разделяю на четкие этапы. Соблюдение последовательности исключает ошибки в схеме подключения автоматики ворот.
- Разметка мест установки привода и блока управления (30-60 мин).
- Прокладка силового кабеля от щитка до ворот или рольставен (2-4 часа).
- Монтаж защитной гофры и надежное крепление кабеля к поверхностям (1-2 часа).
- Подключение заземляющего контура для защиты от поражения током (30-60 мин).
- Подсоединение фазы и нуля к соответствующим клеммам блока управления (30 мин).
- Подключение электромотора к плате управления согласно схеме (30-60 мин).

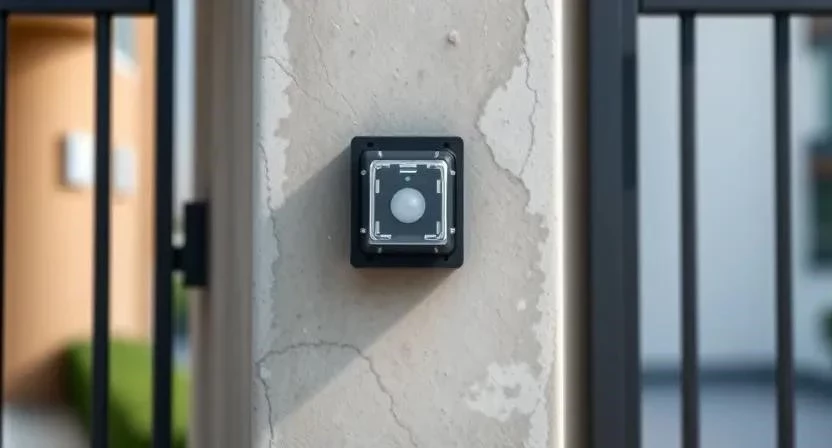

- Монтаж и подключение фотоэлементов и датчиков безопасности (1 час).
- Подключение кнопки управления или стационарного выключателя (30-60 мин).
- Настройка концевых выключателей для остановки мотора в крайних точках (1 час).
- Первое пробное включение и проверка правильности направления движения (30 мин).
- Синхронизация пультов дистанционного управления с приемником (20 мин).
- Финальная проверка всех соединений и герметизация вводов силиконом (1 час).
Технические нюансы и тонкости
Сильные перепады напряжения могут сжечь плату управления, поэтому рекомендую ставить стабилизатор. Для уличных соединений использую только оборудование с классом защиты не ниже IP54. Силиконовый герметик на вводах должен полностью высохнуть (обычно 12-24 часа) перед эксплуатацией в дождь. Я заметил, что электроника разных брендов иногда конфликтует, поэтому датчики и приводы лучше брать одного производителя. Это гарантирует полную совместимость протоколов передачи сигнала.
Типичные ошибки при монтаже
Новички часто выбирают слишком тонкий кабель, что приводит к падению напряжения и некорректной работе мотора. Отсутствие заземления делает корпус привода опасным при утечке тока. Еще одна частая проблема — неправильная полярность при подключении фотоэлементов, из-за чего ворота просто не закрываются. Перепутанные фазы могут привести к тому, что мотор будет крутиться в обратную сторону. Однажды я видел, как из-за отсутствия герметизации в блоке управления скопился конденсат, и плата просто сгорела через месяц.
Расчет затрат на автоматизацию
Стоимость проекта складывается из цены материалов и оплаты труда. При самостоятельном монтаже экономия весьма существенна, но требует затрат времени и покупки инструмента.
| Статья расходов | Средняя цена (руб) | Бюджетный вариант | Премиум вариант |
|---|---|---|---|
| Комплект автоматики | 15 000 — 40 000 | 12 000 | 60 000+ |
| Кабель и гофра | 3 000 — 7 000 | 2 000 | 10 000 |
| Расходники (клеммы, герметик) | 1 000 — 2 000 | 800 | 3 000 |
| Работа мастера | 5 000 — 15 000 | 0 (своими руками) | 20 000 |
| 24 000 — 64 000 | 14 800 | 93 000+ |
| Метод монтажа | Затраты времени | Стоимость | Экономия |
|---|---|---|---|
| Своими руками | 1-3 дня | Только материалы | 5 000 — 15 000 руб |
| Найм профи | 4-8 часов | Материалы + Работа | 0 руб |
Эксплуатация и уход
После завершения работ ввожу регламент проверки: раз в полгода подтягиваю винтовые клеммы в блоке управления. Фотоэлементы очищаю от грязи и снега мягкой тряпкой, чтобы избежать ложных срабатываний. Раз в год проверяю заряд аккумулятора резервного питания, если он предусмотрен системой. Срок службы качественных компонентов при правильном монтаже составляет 10-15 лет.
Современные альтернативы проводному монтажу
Сегодня популярны беспроводные системы управления, которые минимизируют объем прокладки кабелей. Многие интегрируют приводы в «умный дом» через протоколы Zigbee или Wi-Fi. Сравнивая методы, можно выделить следующие особенности:
- Проводной монтаж: максимальная надежность и отсутствие помех.
- Беспроводной монтаж: высокая скорость установки и эстетика.
- Умный дом: управление через смартфон из любой точки мира.
- Энергопотребление: беспроводные датчики требуют замены батареек.
- Стабильность: провод не зависит от качества Wi-Fi сигнала.
- Стоимость: беспроводные модули часто дороже обычных кнопок.
- Сложность: настройка софта может быть сложнее, чем зажим провода.
Ответы на частые вопросы
Собрал основные вопросы, которые мне задают клиенты при установке автоматики.
- Какой кабель лучше выбрать для улицы? Используйте ВВГнг в ПВХ-гофре или специализированный бронированный кабель, если прокладка идет в земле.
- Можно ли подключить автоматику к обычной розетке? Технически можно, но это небезопасно и неудобно. Нужен стационарный вывод из щитка через отдельный автомат.
- Что делать, если ворота открываются в обратную сторону? Нужно поменять местами провода мотора на клеммах платы управления.
- Нужен ли отдельный автомат в щитке? Да, обязательно. Это защитит остальную сеть дома при коротком замыкании в приводе.
- Как защитить проводку от грызунов? Используйте гофру из ПНД или стальную гибкую трубу в местах возможного доступа животных.
- Можно ли использовать алюминиевый провод? Категорически нет. Алюминий хрупок и плохо контактирует с медными клеммами платы.
- Как увеличить дальность работы пульта? Установите внешний выносной приемник антенны, выведя его за пределы бетонной стены.
- Что делать при сбое электропитания? Предусмотрите разблокировку привода вручную или установите ИБП (источник бесперебойного питания).
Меры безопасности: Все работы выполняйте только при полностью отключенном питании в щитке. Используйте диэлектрические перчатки и защитные очки при сверлении. При работе с химией (герметики, очистители) обеспечьте проветривание помещения. Никогда не оставляйте оголенные провода под напряжением без изоляции.
