Подключение частного дома к электросетям с помощью СИП-кабеля

Подключение частного дома к электросетям начинается с выбора способа ввода кабеля. Обычно эта задача занимает от одного до двух рабочих дней, а стоимость материалов для стандартного пролета составляет от 5 до 15 тысяч рублей. Правильно выбранный СИП-кабель для ввода электричества обеспечивает надежность сети и защиту от обрывов. Важно соблюсти все нормы ПУЭ, чтобы избежать штрафов или аварий.

Особенности подготовки и нормы

Прежде всего, нужно оценить сложность предстоящих работ. Монтаж требует базовых навыков электрика, так как работа ведется с напряжением. Я всегда проверяю соответствие проекта правилам ПУЭ, чтобы ввод соответствовал государственным стандартам. Важнейшим этапом является согласование с электросетями: без официального разрешения подключаться к столбу запрещено. Обычно процесс согласования занимает несколько недель. Своевременная проверка всех документов избавляет от необходимости переделывать точку подключения.

Однажды я столкнулся с ситуацией, когда точка ввода была определена «на глаз» без согласования. В итоге пришлось переносить консоль на три метра, потому что она мешала проезду спецтехники электросетей. Теперь я первым делом сверяю схему с техусловиями.

Перечень необходимых материалов

Для качественного подключения потребуется комплект специализированной фурнитуры. Самонесущий изолированный провод (СИП) подбирается по мощности нагрузки. Я рекомендую закупать всё в одном специализированном магазине, чтобы зажимы точно подходили под сечение жил.

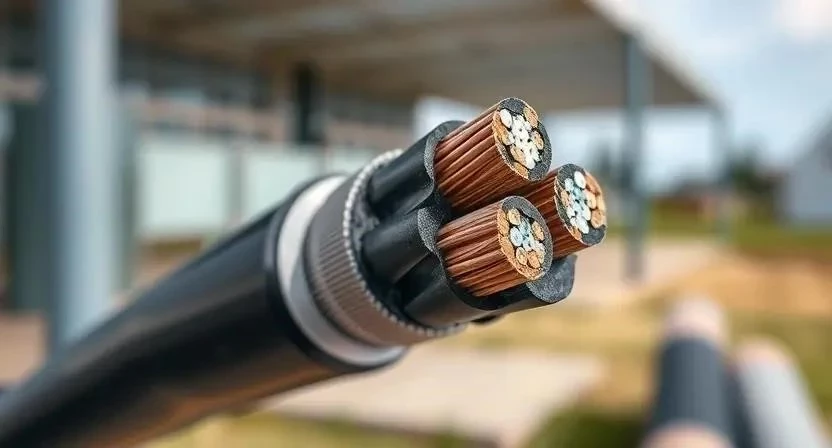

• СИП-кабель (сечение 2х16 или 4х16 мм²);
• Анкерные зажимы для крепления к столбу;

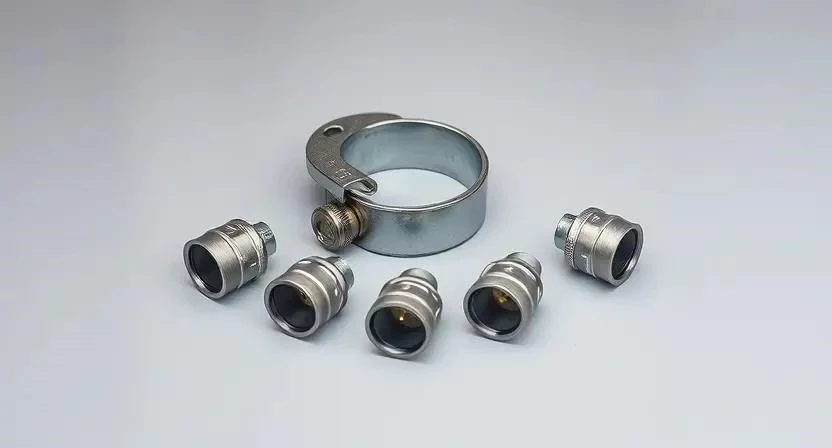

• Прокалывающие зажимы для соединения жил;
• Вводные изоляторы (крепятся к стене);
• Консоль стальная с кронштейном;

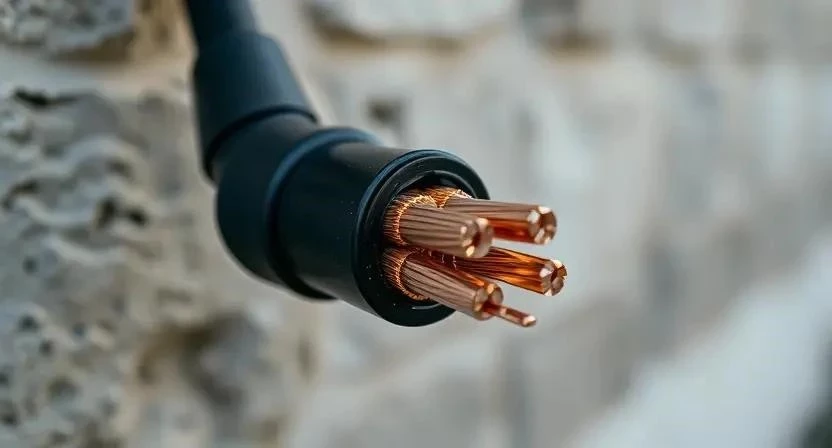

• Медный кабель ВВГнг (для ввода в дом);
• Дюбеля и саморезы по бетону/дереву;
• Гофротруба для защиты кабеля на фасаде.

Инструменты для работы

Инструментарий должен быть надежным, чтобы избежать травм при работе на высоте. Большинство позиций можно найти в любом строительном магазине, а дорогостоящий перфоратор проще взять в аренду на сутки.

• Лестница-стремянка (алюминиевая, высота от 3м) — для доступа к точке крепления;
• Стриппер или специальный нож — для аккуратной зачистки изоляции;
• Набор рожковых ключей — для затягивания прокалывающих зажимов;
• Строительный уровень — чтобы консоль висела ровно;
• Перфоратор с бурами по бетону — для монтажа креплений в стену;
• Пассатижи и кусачки — для работы с жилами;
• Рулетка — для замера длины пролета.

Выбор и подготовка места ввода

Правильный выбор точки входа кабеля в дом предотвращает попадание влаги внутрь помещений. Я обычно выбираю место максимально близко к электрощитку, чтобы сократить длину медного кабеля внутри здания. Фасад в зоне работ нужно защитить пленкой или плотным картоном, чтобы избежать случайных царапин при монтаже консоли. Также необходимо обеспечить свободный доступ к точке крепления на столбе, расчистив кустарник или ветки деревьев. Весь строительный мусор, включая обрезки изоляции и бетонную крошку, убирается сразу, чтобы не засорять участок.

Работа с фасадом и креплениями

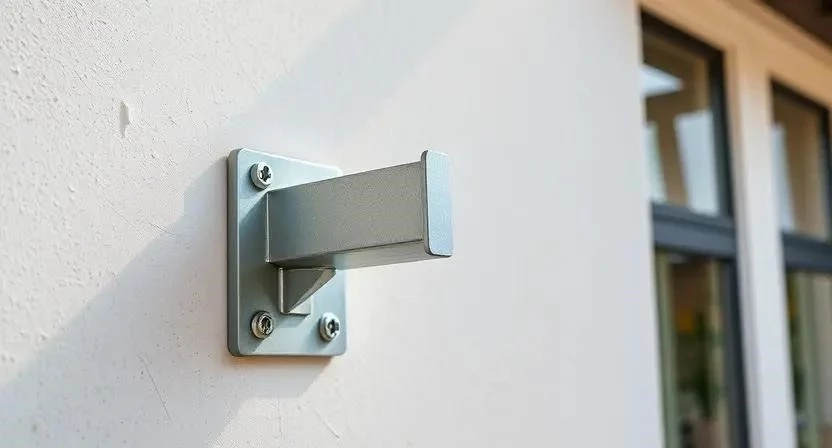

Стены фасада под установку консоли должны быть очищены от пыли и грязи. Сначала я прикладываю кронштейн к стене и отмечаю точки сверления с помощью уровня. Отклонение даже в пару градусов может привести к перекосу всего ввода. Сверление отверстий выполняется перфоратором на глубину дюбеля. После установки креплений я обязательно проверяю надежность фиксации, приложив ощутимое усилие к консоли. Если крепление «гуляет», значит, дюбель подобран неправильно или стена слишком рыхлая — в таком случае использую химический анкер.

Технология монтажа по этапам

Перед началом работ обязательно наденьте защитные перчатки и очки. Работа с алюминиевыми жилами и зажимами может привести к мелким порезам. Если работаете на высоте более 3 метров, используйте страховочный пояс. Помните: любые работы проводятся только при отключенном напряжении!

1. Установка консоли на стене дома (1 час). Крепим кронштейн к фасаду, проверяем уровень, затягиваем болты.
2. Монтаж анкерного зажима на столбе (1 час). Закрепляем зажим на опоре с помощью стальной ленты или болтов.
3. Раскатка СИП-кабеля по трассе (2 часа). Раскладываем провод по земле от столба к дому, проверяя его целостность.
4. Натяжка провода и фиксация в зажимах (2 часа). С помощью лебедки или вручную натягиваем кабель. Я применил лайфхак: использую обычный стяжной ремень, чтобы равномерно распределить нагрузку при натяжке.
5. Установка вводного изолятора (1 час). Фиксируем кабель на стене дома перед входом в помещение.
6. Переход с СИП на медный кабель (2 часа). С помощью прокалывающих зажимов соединяю алюминиевый СИП с медным ВВГнг. Важно: прямой контакт алюминия и меди запрещен из-за электрохимической коррозии!
7. Завод кабеля в помещение (1 час). Пропускаю медный провод через отверстие в стене, используя гофру для защиты.
8. Подключение к вводному автомату (2 часа). Зачищаю концы жил, фиксирую их в клеммах автомата в щитке.

Технические тонкости и секреты

Существуют определенные правила, которые делают ввод долговечным. Температурный режим при монтаже не должен быть экстремальным: в сильный мороз изоляция СИП становится хрупкой и может треснуть. Допустимый провис провода составляет примерно 1-2% от длины пролета — слишком сильное натяжение приведет к разрыву жил при обледенении зимой.

Особое внимание уделяю зачистке изоляции. Я использую только острый нож, стараясь не повредить саму алюминиевую жилу. Любая глубокая царапина на металле становится местом концентрации напряжений, что со временем приводит к обрыву. Также помните, что алюминий «течет», поэтому через полгода после монтажа стоит проверить затяжку всех винтовых соединений.

Типичные промахи новичков

Часто новички допускают ошибки, которые приводят к авариям или отказам в приемке объекта электросетями.

1. Перетяжка кабеля. Слишком туго натянутый провод рвется при первом же серьезном снегопаде.
2. Неправильный выбор сечения. Использование СИП 2х10 вместо 2х16 при высокой нагрузке ведет к перегреву провода.
3. Отсутствие заземления. Игнорирование контура заземления в доме делает использование СИП опасным.
4. Дешевые зажимы. Использование несертифицированных китайских зажимов, которые окисляются за один сезон.
5. Прокладка СИП внутри дома. СИП предназначен только для воздушных линий; внутри помещений допустим только медный кабель.

Я сам однажды купил самые дешевые прокалывающие зажимы. Через год заметил, что в месте соединения кабель начал греться, а изоляция потемнела. Пришлось всё переделывать, используя качественные брендовые зажимы. Теперь я никогда не экономлю на фурнитуре.

Финансовая сторона вопроса

Затраты на ввод электричества зависят от длины линии и выбранного сечения. Самостоятельный монтаж позволяет существенно сэкономить на оплате услуг бригады, но требует наличия инструмента.

Обслуживание системы после запуска

После завершения работ система не требует постоянного внимания, но базовый осмотр необходим. Я рекомендую проверять натяжение провода один раз в год, желательно весной после схода снега. В это время проверяются все зажимы на предмет окисления или ослабления креплений. Срок службы качественного СИП-кабеля составляет до 25-30 лет при условии правильного монтажа. Главное правило эксплуатации — не допускать механических повреждений провода ветками деревьев.

Сравнение способов ввода электричества

Иногда возникает вопрос: стоит ли тянуть воздух или лучше зарыть кабель в землю. Каждый метод имеет свои особенности.

Ответы на популярные вопросы

Можно ли монтировать СИП самостоятельно?
Да, если у вас есть базовые знания электрики и подходящий инструмент. Однако подключение к сети столба должен выполнять сертифицированный специалист.

Какое сечение выбрать для однофазного ввода?
Для большинства частных домов оптимальным является сечение 2х16 мм². Этого достаточно для стандартной бытовой нагрузки.

Чем отличаются СИП-4 от СИП-6?
СИП-4 предназначен для распределительных сетей до 20 кВ, а СИП-6 используется в сетях до 1 кВ. Для ввода в дом обычно используется СИП-4.

Нужен ли переход на медь внутри дома?
Да, обязательно. Алюминиевый СИП нельзя заводить внутрь помещений из-за его жесткости и особенностей окисления. Переход делается через прокалывающие зажимы на фасаде.

Как избежать обрыва провода зимой?
Не перетягивайте кабель при монтаже. Оставляйте небольшой провис, чтобы при обледенении и температурном сжатии металл не лопнул.

Какие зажимы лучше использовать?
Рекомендую использовать сертифицированные прокалывающие зажимы с пружинным механизмом — они обеспечивают лучший контакт.

Можно ли использовать СИП внутри помещения?
Категорически нет. Это нарушает нормы пожарной безопасности и ПУЭ.
