Подключение нескольких автоматов под одно УЗО

Сборка распределительного щита требует четкого понимания принципов распределения токов. Задача по подключению нескольких автоматов под одно УЗО позволяет защитить сразу несколько линий электропитания одним устройством от утечки тока. Обычно такой монтаж занимает от 2 до 4 часов, а стоимость комплектующих зависит от выбранного бренда. Правильная схема подключения гарантирует безопасность жильцов и сохранность бытовой техники.

Базовые знания перед началом работ

Электромонтаж щитка относится к работам средней сложности. Для успешного выполнения потребуется базовое понимание того, как работает фаза и ноль. Я всегда напоминаю, что работа с электричеством опасна для жизни, поэтому любые действия проводятся при полном отсутствии напряжения. Если вы не уверены в своих силах или не умеете пользоваться мультиметром, лучше вызвать профессионального электрика. Ошибка в схеме может привести к срабатыванию защиты или, в худшем случае, к короткому замыканию.

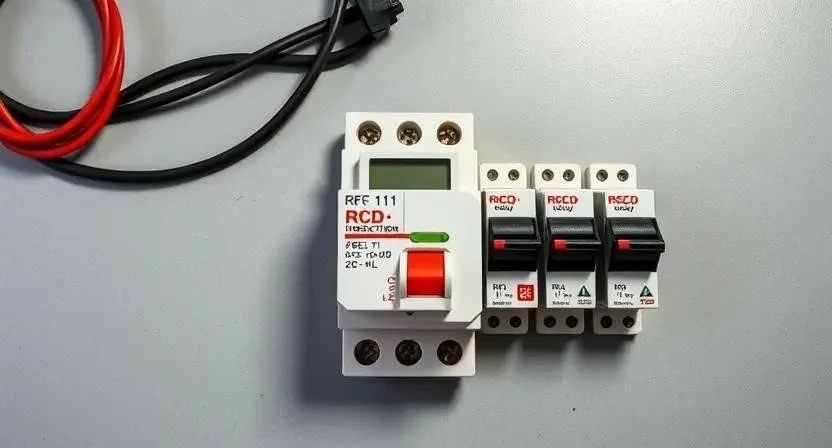

Комплектующие для монтажа

Для качественной сборки используйте только сертифицированные материалы. Основным элементом станет УЗО, номинальный ток которого должен быть выше, чем сумма токов всех подключенных к нему автоматов. Для перемычек идеально подходит провод ПВ-3 (ПуГВ), так как он многожильный и гибкий. Чтобы обеспечить надежный контакт в клеммах, обязательно используйте наконечники НШВИ.

Я однажды собирал щит без наконечников, и через полгода заметил ослабление контакта, что привело к нагреву провода. Теперь я всегда кримперую каждый конец жилы.

Список необходимых материалов:

• УЗО (согласно расчетной нагрузке);
• Автоматические выключатели (по количеству линий);
• Провод ПВ-3/ПуГВ сечением 4-6 мм² для перемычек;
• Наконечники НШВИ подходящего размера;
• Нулевая шина N (выделенная под УЗО);
• DIN-рейка (если не встроена в щит);
• Маркировочные бирки для линий;
• Изоляционная лента или термоусадка.

Инструментарий электрика

Правильный инструмент ускоряет процесс и исключает брак. Для работы с многожильным проводом обычных пассатижей недостаточно. Я рекомендую использовать специализированный стриппер для снятия изоляции, чтобы не повредить медные жилы.

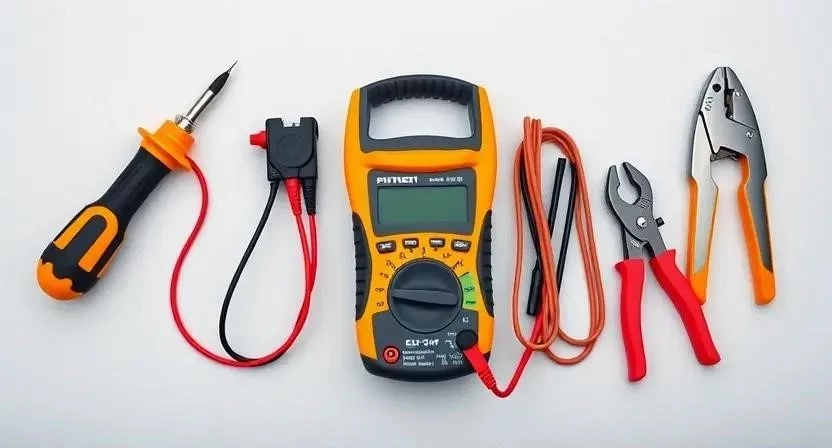

Необходимые инструменты и их назначение:

• Набор отверток (шлицевая и крестовая) — затяжка клемм;
• Стриппер — быстрая и аккуратная зачистка изоляции;
• Кримпер — обжим наконечников НШВИ;
• Мультиметр — проверка напряжения и прозвонка цепей;
• Индикатор напряжения — первичная проверка отсутствия тока;
• Бокорезы — обрезка проводов и стяжек;
• Пассатижи — формирование петель и фиксация;
• Уровень — выравнивание DIN-рейки.

Подготовка рабочего места

Обеспечьте свободный доступ к электрощиту. Первым делом полностью обесточьте сеть, отключив вводной автомат. Я всегда проверяю отсутствие напряжения индикатором на всех клеммах, даже если уверен, что рубильник выключен. Окружающее пространство должно быть очищено от лишних вещей, чтобы не загромождать зону работы.

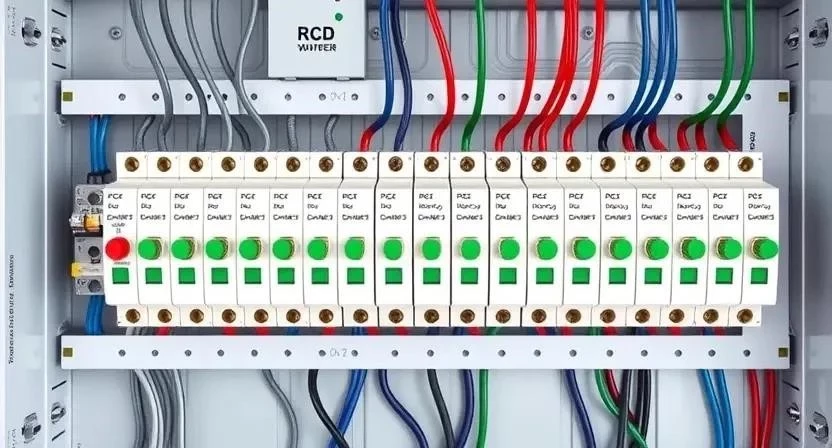

Организация пространства в щитке

Разметка DIN-рейки позволяет заранее распределить модули так, чтобы осталось место для укладки кабелей. Очистите внутреннюю часть щитка от строительной пыли и мусора. Продумайте трассировку проводов: фазные жилы должны идти одним пучком, нулевые — отдельным. Проверьте, насколько надежно закреплены крепления рейки, чтобы модули не смещались при затяжке винтов.

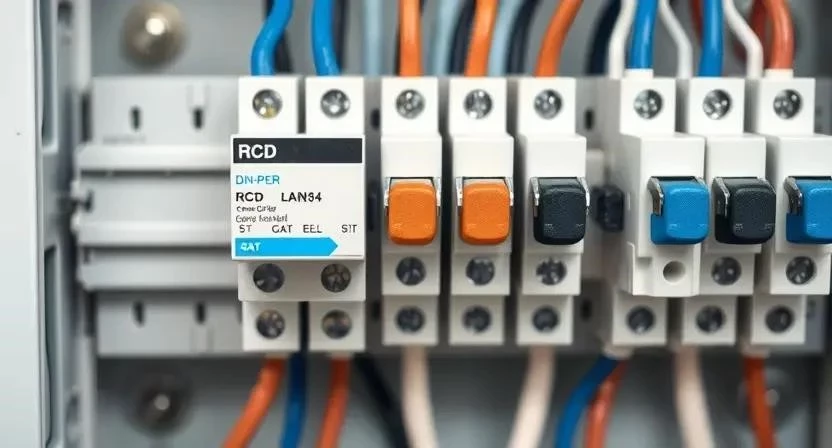

Пошаговый процесс подключения

Монтаж выполняется строго по технологии. Важно помнить, что УЗО контролирует баланс токов, поэтому любой «левый» ноль приведет к срабатыванию защиты.

1. Установка модулей (15 мин). Защелкните УЗО и автоматические выключатели на DIN-рейку в соответствии с разметкой.
2. Подключение ввода (10 мин). Подведите фазный провод (L) и нулевой провод (N) от вводного автомата к верхним клеммам УЗО.
3. Создание перемычек (20 мин). Соедините выход фазы УЗО с верхними клеммами всех автоматических выключателей с помощью провода ПуГВ.
4. Подключение потребителей (30 мин). Подсоедините фазные провода каждой линии к нижним клеммам соответствующих автоматов.
5. Монтаж нулевой шины (15 мин). Установите отдельную шину N на DIN-рейку или корпус щитка.
6. Подключение нуля (20 мин). Соедините выход нуля из УЗО с этой выделенной шиной N.
7. Разводка нулей линий (20 мин). Подключите все нулевые провода потребителей строго к этой новой шине N.
8. Проверка соединений (10 мин). Протяните все винты отверткой. Я заметил, что от вибраций или температурного расширения контакты могут ослабнуть.
9. Тестирование (5 мин). Включите вводной автомат и нажмите кнопку «Тест» на УЗО. Устройство должно мгновенно отключить питание.
10. Замеры и маркировка (15 мин). С помощью мультиметра проверьте напряжение на выходах автоматов и подпишите каждую линию.

Технические тонкости и нюансы

Температура внутри щитка не должна превышать допустимые нормы, поэтому не забивайте пространство кабелями слишком плотно. Главное правило: номинальный ток УЗО всегда должен быть равен или выше номинала самого мощного автомата в группе (а лучше — выше суммы токов, если нагрузка большая). Для перемычек выбирайте сечение провода, соответствующее вводному кабелю. Если ввод 6 мм², то и перемычки должны быть такого же сечения, чтобы избежать перегрева.

Типичные ошибки новичков

Самая грубая ошибка — смешивание нулей. Если подключить нулевой провод потребителя на общую шину до УЗО, устройство будет выбивать сразу после включения нагрузки. Также часто используют слишком тонкий провод для перемычек, что приводит к падению напряжения. Перегрузка УЗО (когда сумма токов автоматов значительно превышает номинал УЗО) ведет к его быстрому износу или выходу из строя.

Я видел случай, когда мастер забыл про заземление корпуса щитка, из-за чего при пробое изоляции на корпусе возник потенциал, что крайне опасно.

Расчет затрат на электромонтаж

Стоимость реализации проекта зависит от того, делаете ли вы это самостоятельно или нанимаете специалиста. При самостоятельном монтаже вы экономите на оплате работ, но тратите свое время.

Эксплуатация и обслуживание

После завершения монтажа система требует минимального, но регулярного ухода. Раз в месяц нажимайте кнопку «Тест» на УЗО, чтобы убедиться в исправности механизма расцепления. Раз в год я рекомендую проводить ревизию щитка: проверять затяжку всех винтовых соединений. Срок службы качественных компонентов составляет 10-15 лет, но при постоянных перегрузках он сокращается.

Другие варианты защиты

Если бюджет позволяет, можно рассмотреть установку дифференциальных автоматов. Они совмещают в себе функции автомата и УЗО, что экономит место на DIN-рейке. Также эффективно разделение сети на несколько групп УЗО: тогда при утечке на одной линии не погаснет свет во всей квартире. Для защиты от пожаров используют противопожарные УЗО с током утечки 100-300 мА, которые ставятся в самом начале цепи.

Ответы на частые вопросы

Можно ли ставить УЗО после автоматов?
Да, технически это возможно, но тогда УЗО будет защищать только от утечки тока, а не от короткого замыкания в самой линии до него. Обычно ставят УЗО перед группой автоматов.

Что делать, если УЗО постоянно выбивает?
Это признак утечки тока или ошибки в монтаже (смешивание нулей). Нужно поочередно отключать автоматы и искать проблемную линию.

Какой ток утечки выбрать для квартиры?
Для защиты людей стандарт — 30 мА. Для влажных помещений (ванная) рекомендую ставить 10 мА.

Можно ли подключать разные фазы под одно УЗО?
Нет, однофазное УЗО работает только с одной фазой. Для трехфазной сети нужно использовать специальное трехполюсное или четырехполюсное УЗО.

Чем заменить перемычки из провода?
Можно использовать специальные гребенчатые шины (фазные шины), которые защелкиваются сверху на автоматы. Это выглядит аккуратнее и надежнее.

Нужно ли заземлять корпус щитка?
Обязательно. Это базовое требование безопасности, чтобы избежать поражения током при пробое изоляции на корпус.

Как подобрать номинал УЗО под 3 автомата по 16А?
Суммарный ток может достигать 48А, но фактически нагрузка редко бывает максимальной на всех линиях. Обычно ставят УЗО на 40А, если вводной автомат ограничен этим значением.
