Подключение трехфазного электричества в частный дом требуется при установке мощного оборудования, такого как электрокотлы или станки. Процесс занимает от одного до трех месяцев. Стоимость работ сильно зависит от удаленности столба и выбранного оборудования. Правильный ввод 380В в частный дом избавляет от перепадов напряжения. Это основа энергобезопасности всего здания.
Что нужно знать перед началом
Оценка необходимой мощности начинается с полного перечня всех электроприборов. Разница между 220В и 380В заключается в количестве фаз: в первом случае одна, во втором — три. Сетевые компании предъявляют строгие требования к точкам подключения и типу счетчиков. Я рекомендую заранее изучить правила ПУЭ, чтобы избежать правок в проекте. Сроки реализации зависят от скорости работы энергосбыта и сложности монтажа.
Необходимые материалы
Для качественного электромонтажа я использую только сертифицированные компоненты. Выбор кабеля зависит от предполагаемой нагрузки и способа прокладки. Медь обеспечивает лучшую проводимость и долговечность соединений.
- Кабель СИП (самонесущий изолированный провод) — для ввода от столба.
- Медный кабель ВВГнг-LS — для внутренней разводки.
- Трехфазный распределительный щит — корпус для автоматики.
- Трехфазный вводной автомат — защита всей сети.
- Трехфазный счетчик электроэнергии — учет потребления.
- Заземляющий контур (стальные уголки или медные штыри).
- Наконечники НШВИ — для надежного контакта в клеммах.
- Гофротруба ПВХ — защита кабеля внутри помещений.
Расход материалов рассчитывается исходя из расстояния от опоры до щитка и количества потребителей в доме.
| Материал | Средний расход | Примерная цена за ед. | |
|---|---|---|---|
| Кабель СИП 4х16 | 25 метров | 150 руб/м | 3 750 руб. |
| Кабель ВВГнг-LS 5х6 | 15 метров | 350 руб/м | 5 250 руб. |
| Трехфазный щит (на 24 модуля) | 1 шт. | 2 500 руб. | 2 500 руб. |
| Автомат трехфазный 25А | 1 шт. | 1 200 руб. | 1 200 руб. |
| Счетчик трехфазный | 1 шт. | 6 000 руб. | 6 000 руб. |

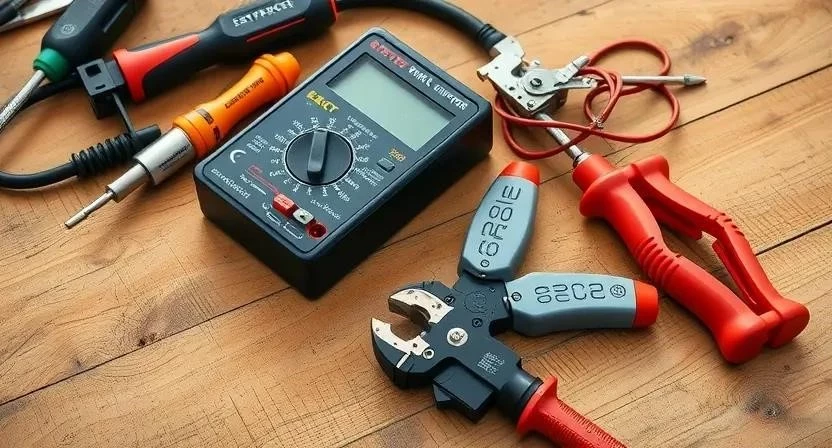

Необходимые инструменты
Профессиональный инструмент ускоряет работу и гарантирует безопасность соединений. Я всегда проверяю исправность мультиметра перед началом замеров.
- Стриппер — быстрое снятие изоляции без повреждения жил.
- Обжимной инструмент (кримпер) — фиксация наконечников на проводах.
- Мультиметр — проверка напряжения и фазировки.
- Перфоратор — монтаж щита и проходных отверстий в стенах.
- Набор отверток (шлиц, крест) — затяжка винтовых соединений.
- Уровень строительный — установка щита строго вертикально.
- Монтажный нож — зачистка внешней оболочки кабеля.
Подготовка помещения

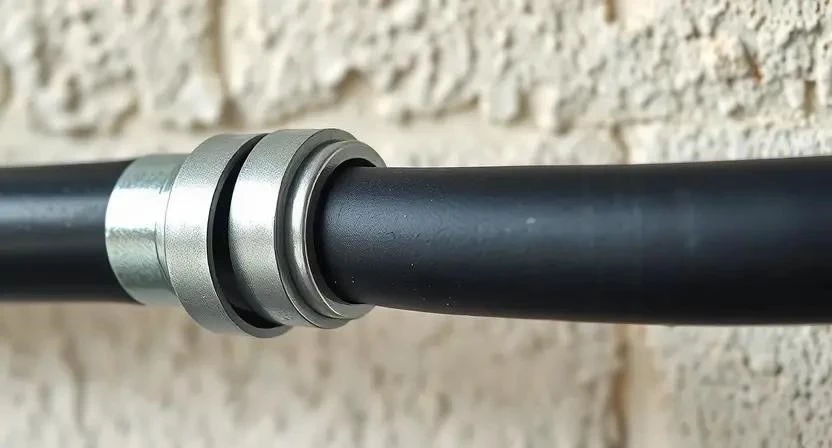

Место для установки вводного щита выбирается в сухом, доступном помещении. Обычно это прихожая или отдельный электротехнический шкаф. Организация прохода кабеля в дом осуществляется через гильзу, чтобы избежать трения провода о бетон. Я считаю важным защитить окружающие конструкции от случайного повреждения при сверлении отверстий.
Подготовка поверхности
Монтаж креплений для щитка производится с учетом его габаритов и будущего доступа к проводам. Место под заземление подготавливается путем выемки грунта вдали от фундамента дома. Обязательно проверяется доступность точки подключения к сети на опоре. Я заметил, что плохая подготовка поверхности приводит к перекосам щита, что затрудняет монтаж автоматов.
Пошаговая инструкция
Весь процесс разделен на четкие этапы. Соблюдение последовательности исключает ошибки в документации и технические сбои.
- Подача заявки в энергосбытовую компанию (2-5 рабочих дней).
- Получение и согласование технических условий (ТУ) (10-14 дней).
- Монтаж внешней опоры и установка счетчика (1-2 дня).
- Прокладка вводного кабеля от столба к дому (1 день).

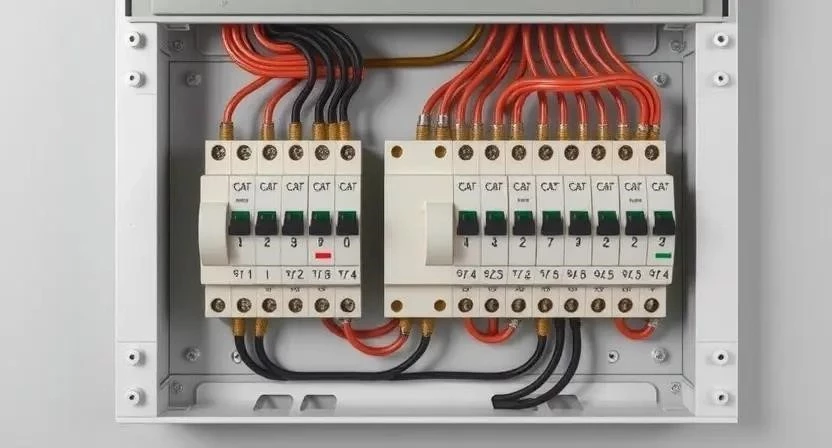

- Установка и сборка распределительного щита (1 день).

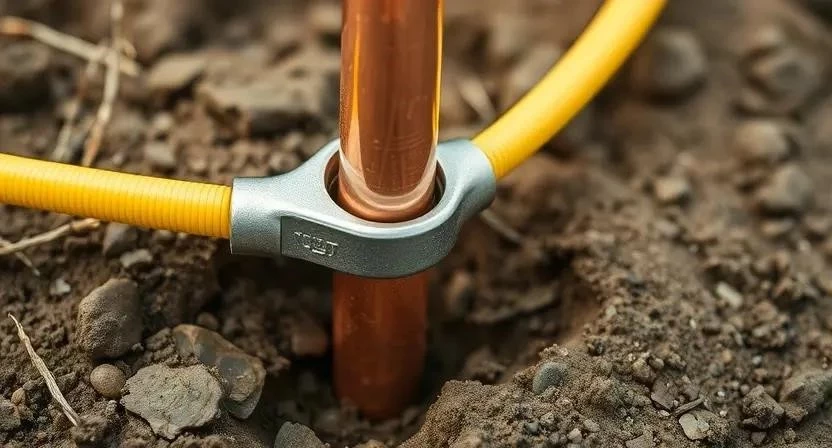

- Монтаж системы заземления (1 день).
- Подключение фаз и нулевого провода (4-6 часов).
- Проверка напряжения и фазировки мультиметром (2 часа).
- Вызов инспектора для приемки работ и пломбировки (1 день).
- Распределение нагрузки по фазам внутри дома (4-8 часов).
Пример из опыта: Однажды я забыл проверить последовательность фаз при подключении трехфазного насоса. В итоге он начал вращаться в обратную сторону, что могло привести к поломке двигателя. Всегда делайте фазировку перед пуском оборудования.
| Этап работ | Время | Особенности |
|---|---|---|
| Бюрократия (Заявка + ТУ) | До 20 дней | Требуется пакет документов на землю |
| Внешний монтаж (СИП) | 1-2 дня | Работа на высоте, использование лестницы |
| Сборка щита | 1 день | Точная маркировка каждой фазы |
| Заземление | 1 день | Забивка штырей до достижения сопротивления |
| Приемка и пуск | 1 день | Проверка всех цепей под нагрузкой |
Важные нюансы
Температурный режим при монтаже кабеля влияет на его эластичность. В сильный мороз СИП становится хрупким, поэтому резкие изгибы недопустимы. Правильный подбор сечения провода предотвращает перегрев линий. Качественное заземление жизненно важно для работы УЗО и защиты людей от удара током. Оборудование в щите должно быть совместимо по токам и брендам для корректной работы.
| Мощность (кВт) | Рекомендуемое сечение меди (мм²) | Максимальный ток (А) |
|---|---|---|
| 5-7 кВт | 2.5 | 20-25 |
| 10-15 кВт | 4 | 32-40 |
| 20-25 кВт | 6 | 50 |
| 30+ кВт | 10 | 70+ |
Частые ошибки
Новички часто допускают промахи, которые приводят к авариям. Я столкнулся с тем, что многие пытаются сэкономить на защите, что недопустимо в трехфазных сетях.
- Неправильное распределение нагрузки (перекос фаз) — одна фаза перегружена, другие простаивают.
- Использование кабеля заниженного сечения — приводит к падению напряжения и нагреву изоляции.
- Отсутствие УЗО — высокая опасность поражения током при утечке.
- Ошибки в документации — затягивают сроки получения акта допуска.
- Плохой контакт в клеммах — вызывает искрение и может привести к пожару.
Пример из опыта: Принимал работу у соседа, который сам ставил ввод. Он использовал тонкий кабель для мощного котла. Через месяц изоляция начала плавиться. Пришлось переделывать весь ввод заново, что вышло в два раза дороже.
Расчет стоимости
Сумма затрат складывается из стоимости материалов и оплаты услуг специалиста. Самостоятельный монтаж экономит деньги, но требует глубоких знаний и наличия инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и оборудование | 15 000 — 25 000 | 15 000 — 25 000 | 0 |
| Монтажные работы | 0 | 10 000 — 20 000 | 10 000 — 20 000 |
| Проектирование и ТУ | 0 (самостоятельно) | 5 000 — 10 000 | 5 000 — 10 000 |
| 15 000 — 25 000 | 30 000 — 55 000 | 15 000 — 30 000 |
Уход после завершения
Регулярная проверка затяжки контактов в щитке должна проводиться раз в год. Вибрации и температурные расширения ослабляют винты. Мониторинг работы автоматов помогает вовремя заметить перегрузку сети. Срок службы качественного оборудования составляет 20-25 лет при правильной эксплуатации.
Альтернативные варианты
Если 380В не нужны для оборудования, можно использовать стабилизаторы напряжения для выравнивания сети 220В. Установка мощных ИБП обеспечит бесперебойную работу электроники при скачках. Однако увеличение мощности однофазной сети ограничено возможностями трансформатора в поселке. Сравнение показывает, что трехфазный ввод — самый надежный вариант для современного дома.
Пример из опыта: Устанавливал стабилизатор соседу с однофазным вводом. Напряжение прыгало от 180 до 240В. Помогло временно, но когда он купил электроплиту, сеть просто «легла». В итоге все равно пришлось переходить на 380В.
Меры безопасности:
— Всегда используйте диэлектрические перчатки и очки при работе с кабелем.
— При сверлении бетонных стен обязательно надевайте респиратор.
— Категорически запрещено работать под напряжением — только полное обесточивание.
— При работе на высоте используйте страховочный пояс и устойчивую лестницу.
— Проветривайте помещение при использовании химических очистителей или герметиков.
FAQ
Можно ли использовать 380В для обычных розеток?
Нет, в обычные розетки подается одна фаза и ноль (220В). 380В — это разница между двумя фазами, она используется только для спецтехники.
Что такое перекос фаз и чем он опасен?
Это неравномерное распределение нагрузки между тремя фазами. Приводит к тому, что на одной фазе напряжение падает, а на другой опасно растет, что сжигает технику.
Сколько времени занимает получение техусловий?
Обычно от 10 до 30 дней, в зависимости от загруженности местной электросети.
Обязательно ли делать проект электроснабжения?
Для простых частных домов часто достаточно схемы, но при большой мощности сетевая компания может потребовать полноценный проект.
Какой кабель лучше выбрать для ввода?
Для внешней части — СИП, для ввода в дом и разводки — медный ВВГнг-LS в гофре.
Можно ли самому менять трехфазный автомат?
Только при полном отключении электричества и наличии навыков работы с электроинструментом. Я не рекомендую это делать новичкам.
Что делать, если одна фаза пропала?
Немедленно отключите все трехфазные приборы (особенно двигатели), чтобы они не сгорели, и вызывайте аварийную службу энергосбыта.
