Подземная прокладка кабеля на участке позволяет избежать висящих проводов и защищает сеть от ветра и снега. Такой способ монтажа значительно повышает безопасность территории. Обычно работы занимают от двух до пяти дней в зависимости от длины трассы. Стоимость материалов и работ выше, чем при установке воздушной линии, но результат оправдывает вложения. Правильная прокладка кабеля в земле на участке гарантирует стабильное электроснабжение на десятилетия.
Перед тем как взять в руки лопату, я всегда оцениваю общую сложность проекта. Необходимо строго соблюдать нормы ПУЭ и СНиП, чтобы избежать короткого замыкания или повреждения линии. Земляные работы лучше всего проводить в конце весны или начале осени. Зимой грунт слишком твердый, а в сильную жару земля может быть пересушена и камениста. Я рекомендую планировать работы так, чтобы успеть до начала сезона активных посадок на участке.
Для надежной работы сети я подбираю материалы с запасом по прочности. Основным вариантом считается бронированный кабель ВБбШв, который выдерживает давление грунта. Если планируется прокладка кабеля в трубе в земле, можно использовать и другие типы изоляции, но броня дает дополнительную уверенность. Для защиты в местах пересечений с дорогами или другими коммуникациями обязательно применяются ПНД-трубы. Чтобы случайно не перерубить линию при будущих раскопках, используется специальная сигнальная лента.

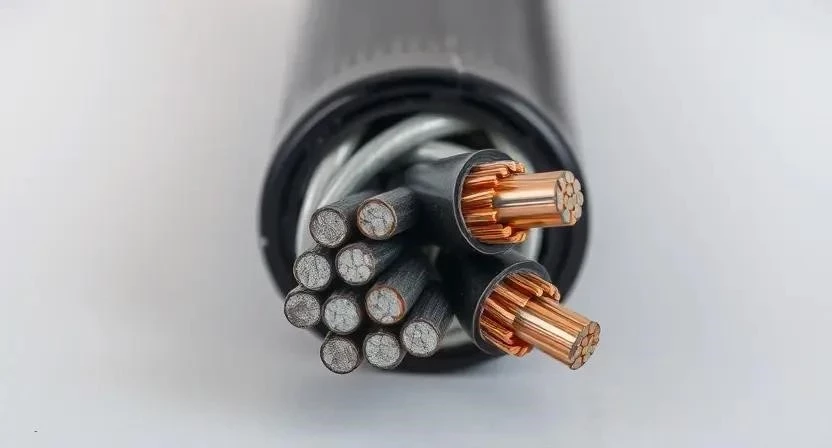

- Кабель ВБбШв (сечение зависит от нагрузки)
- ПНД-труба для защиты кабеля
- Сигнальная лента (желтого или красного цвета)
- Песок для создания подушки
- Кирпичи или бетонные плиты для защиты
- Грунтовка для ввода в здание
- Изолента или термоусадочные трубки
- Заземляющий контур
Ниже привожу расчет основных материалов для стандартного участка.
| Материал | Расход на 1 м | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВБбШв 3х2.5 | 1.1 м | 120 руб/м | 2640 руб |
| ПНД-труба 32 мм | 1 м | 60 руб/м | 1200 руб |
| Песок | 0.02 м3 | 600 руб/м3 | 240 руб |
| Сигнальная лента | 1 м | 15 руб/м | 300 руб |
| Кирпич красный | 1 шт/м | 15 руб/шт | 300 руб |

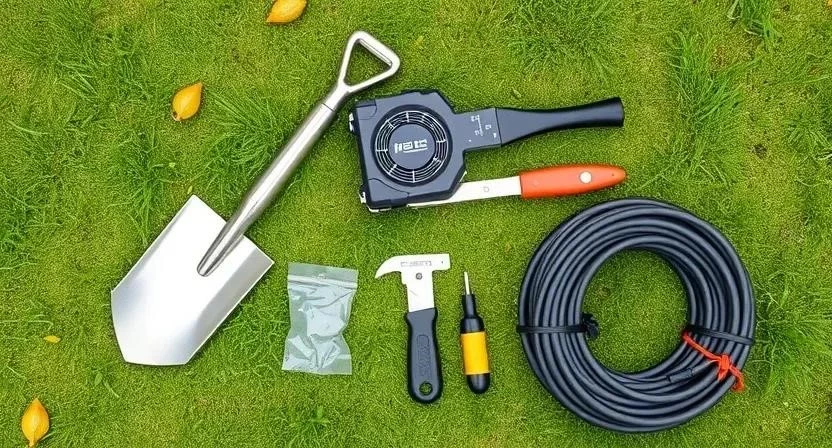

Инструментарий должен быть под рукой, чтобы не бегать в магазин в разгар процесса. Я использую проверенный набор, который позволяет выполнить все этапы самостоятельно.
- Штыковая лопата (для рытья)
- Совковая лопата (для песка и засыпки)
- Лом (для твердого грунта и камней)
- Рулетка (для разметки трассы)
- Мегаомметр (обязателен для проверки изоляции)
- Строительный нож (для разделки кабеля)
- Ручная трамбовка
Сначала я занимаюсь разметкой трассы. Важно заранее найти все существующие коммуникации: газовые трубы, водопровод или старые кабели. Я обхожу территорию и отмечаю колышками оптимальный путь. Все кусты и мусор с этой линии убираются, чтобы доступ к земле был свободным. Это исключает риск повреждения других сетей в процессе копки.
Рытье траншеи требует физических усилий, но здесь нельзя экономить на глубине. Согласно ПУЭ, глубина прокладки кабеля в земле должна составлять 0,7–0,8 м. Я тщательно очищаю дно от острых камней, корней деревьев и строительного мусора. На дно засыпаю слой песка толщиной 10 см. Песчаная подушка служит амортизатором и предотвращает повреждение изоляции при сезонных подвижках грунта.
Теперь переходим к самому ответственному этапу. Я всегда следую четкому алгоритму, чтобы ничего не упустить.
- Разметка территории колышками и веревкой (1-2 часа).
- Рытье траншеи глубиной 80 см (от 4 до 12 часов в зависимости от грунта).
- Обустройство песчаной подсыпки 10 см с проливкой водой (2 часа).
- Проверка кабеля мегаомметром на целостность перед укладкой (30 мин).
- Укладка кабеля «змейкой» без натяжения (1-2 часа).

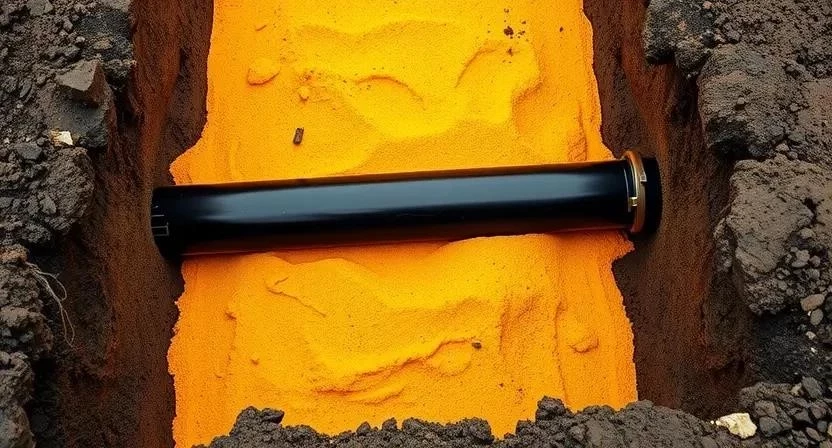

- Монтаж в ПНД-трубы в местах пересечения с дорогами или ввода в дом (1 час).
- Засыпка кабеля первым слоем песка (10 см) (2 часа).

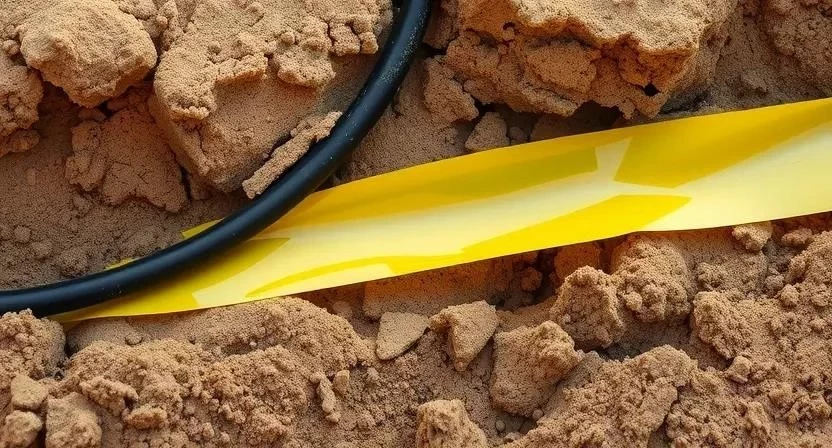

- Укладка сигнальной ленты поверх песка (30 мин).
- Укладка кирпичей или плит для защиты от механических ударов (1 час).
- Финальная засыпка траншеи грунтом с послойным трамбованием (3-5 часов).
- Повторный замер сопротивления изоляции после засыпки (30 мин).
- Оформление ввода в здание через защитную гильзу (2 часа).
- Подключение кабеля к автоматическому выключателю в щитке (2 часа).
Однажды я допустил ошибку и уложил кабель слишком плотно, без запаса. Зимой грунт промерз и немного «сдвинулся», из-за чего кабель натянулся. К счастью, броня выдержала, но с тех пор я всегда кладу линию с легким изгибом (змейкой), чтобы компенсировать температурные расширения.
Существуют важные технические нюансы, которые влияют на долговечность линии. Я строго соблюдаю радиус изгиба: для бронированного кабеля он должен быть не менее 10 диаметров самого кабеля. Резкие сгибы могут привести к повреждению внутренней структуры жил. Категорически запрещено укладывать кабель кольцами — это может создать эффект катушки и привести к перегреву. Также я учитываю температуру воздуха: при сильном морозе изоляция становится хрупкой, поэтому монтаж в такие дни я не рекомендую.
В моей практике был случай, когда заказчик решил сэкономить и не положил сигнальную ленту. Через год он решил посадить яблоню и просто пробил кабель лопатой. Теперь я всегда настаиваю на этой детали — лента стоит копейки, но спасает от дорогого ремонта.
Новички часто совершают одни и те же ошибки, которые приводят к авариям.
- Слишком малая глубина заложения (менее 70 см), что ведет к повреждению кабеля при садовых работах.
- Отсутствие запаса кабеля у ввода в здание, что делает невозможным перенос щитка.
- Использование обычного ВВГ-кабеля без защитных труб в земле.
- Игнорирование сигнальной ленты.
- Отсутствие песчаной подушки, из-за чего камни в грунте перетирают изоляцию.
Для понимания бюджета я подготовил таблицу расходов и сравнение вариантов выполнения работ.
| Статья расходов | Количество (на 20 м) | Цена за ед. | |
|---|---|---|---|
| Кабель ВБбШв | 22 м | 120 руб | 2640 руб |
| ПНД-труба | 5 м | 60 руб | 300 руб |
| Песок | 0.5 м3 | 600 руб | 300 руб |
| Аренда трамбовки | 1 сут | 500 руб | 500 руб |
| Сигнальная лента | 20 м | 15 руб | 300 руб |
| Параметр | Своими руками | Работа мастера | Экономия |
|---|---|---|---|
| Стоимость работ | 0 руб | 8000 — 15000 руб | 8000 — 15000 руб |
| Сроки выполнения | 3-5 дней | 1-2 дня | — |
| Гарантия | Личная ответственность | Официальная/Договор | — |
| Качество проверки | Базовое | Профессиональное (мегаомметр) | — |
Я всегда напоминаю о технике безопасности. Работа с электричеством не прощает ошибок. Обязательно используйте перчатки и защитные очки при разделке брони кабеля. При работе с химией (герметики, грунтовки) обеспечьте проветривание. Если кабель подключается к сети, убедитесь, что установлен соответствующий автоматический выключатель и выполнено заземление. Никогда не работайте под напряжением!
После завершения всех работ я обязательно составляю схему прокладки. Я отмечаю на плане участка точное местоположение кабеля и точки ввода. Это критически важно для будущего: когда вы решите поставить беседку или выкопать пруд, вы будете точно знать, где нельзя копать глубоко. Любые земляные работы над кабелем в будущем должны проводиться с осторожностью и только ручным инструментом.
Иногда возникает вопрос: стоит ли использовать воздушную линию (СИП)? Я сравнил эти два метода, чтобы помочь с выбором.
| Характеристика | Подземная прокладка | Воздушная линия (СИП) |
|---|---|---|
| Эстетика | Высокая (проводов не видно) | Низкая (столбы и провода) |
| Защита от ветра/снега | Полная | Средняя (возможны обрывы) |
| Сложность монтажа | Высокая (земляные работы) | Средняя (установка опор) |
| Стоимость материалов | Выше (броня, трубы, песок) | Ниже |
| Срок службы | Очень долгий (при соблюдении ПУЭ) | Средний (износ изоляции на солнце) |
Технические характеристики кабеля ВБбШв, который я рекомендую, представлены ниже.
| Параметр | Значение | Что это означает |
|---|---|---|
| Тип брони | Стальные ленты | Защита от грызунов и давления грунта |
| Изоляция | ПВХ/Полиэтилен | Влагостойкость и диэлектрические свойства |
| Температура монтажа | до -15°C | Ниже этой температуры кабель может треснуть |
| Срок службы | 25-30 лет | Период работы без замены изоляции |
| Макс. ток (3х2.5) | ~25 А | Предел нагрузки без перегрева |
Для завершения разберем наиболее частые вопросы, которые мне задают при монтаже.
Можно ли использовать кабель ВВГ в земле?
Только если он проложен в качественной ПНД-трубе. В открытом грунте ВВГ быстро разрушится из-за влаги и давления.
Какая глубина траншеи по ПУЭ?
Стандарт для участков — 0,7 метра. В местах с повышенной механической нагрузкой (дороги) глубину увеличивают до 1 метра.
Нужно ли защищать кабель кирпичом?
Желательно. Кирпич служит дополнительным физическим барьером, который предупреждает копателя о наличии кабеля.
Можно ли класть кабель под дорогой на участке?
Да, но только в защитной трубе (ПНД или стальной) и на глубине не менее 1 метра, чтобы дорога не раздавила линию.
Зачем нужна сигнальная лента?
Это визуальный индикатор. Если кто-то начнет копать, он сначала увидит ленту и поймет, что ниже идет электрический кабель.
Можно ли соединять кабель в земле?
Категорически нет. Все соединения должны быть либо в распределительных коробках, либо в специальных герметичных муфтах, но лучше прокладывать линию цельным куском.
Как сделать ввод кабеля в деревянный дом?
Я использую металлическую гильзу или ПНД-трубу, которая заходит в дом. В месте прохода через стену обязательно ставится негорючая проходка и герметик.
Один из моих любимых лайфхаков: при укладке кабеля в трубу я оставляю небольшие петли (запасы) по краям. Это позволяет легко заменить кабель в будущем, не перекапывая весь участок, просто вытянув старый и затянув новый.
