Правильная маркировка проводов в электрощите: полное руководство по стандартам

Сборка электрощита требует строгого соблюдения технических регламентов и норм безопасности. Ошибка в определении одного провода может привести к короткому замыканию или выходу из строя дорогостоящей техники. Обычно монтаж базового распределительного узла занимает от 4 до 10 часов, а стоимость материалов для стандартного щитка начинается от 3500 рублей. Правильная маркировка проводов в электрощите: полное руководство по стандартам позволяет избежать путаницы при эксплуатации и упрощает поиск неисправностей. Системный подход к обозначению жил делает электромонтаж предсказуемым и безопасным.

Особенности подготовки к работе

Работа с электрикой относится к задачам средней сложности. Я всегда рекомендую иметь базовые навыки электромонтажа, чтобы понимать принципы работы автоматических выключателей и УЗО. В основе всех действий лежат требования ПУЭ и ГОСТ, которые определяют, какой провод какой цвет должен иметь. Без этих знаний риск допустить критическую ошибку в схеме подключения возрастает в несколько раз.

Материалы для сборки и маркировки

Для качественного монтажа я подбираю материалы с запасом. Основной упор делаю на надежность изоляции и четкость обозначений.

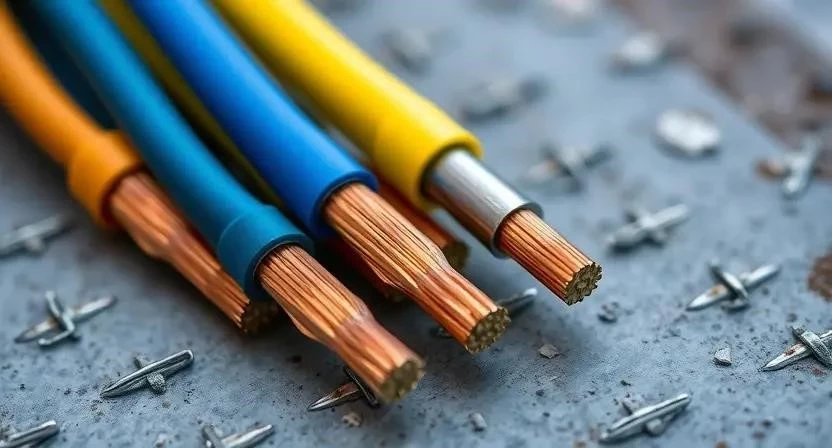

• Медный кабель ВВГнг (сечением 1.5 и 2.5 мм²)
• Цветная изолента (синяя, желто-зеленая, красная, черная)
• Термоусадочные трубки разных диаметров
• Пластиковые маркировочные бирки
• Наконечники НШВИ под разное сечение
• Маркировочные трубки с цифрами и буквами
• Нейлоновые стяжки для укладки кабеля
• Маркер перманентный черный

Расход материалов зависит от количества групп в щитке, но для типового объекта расчет выглядит так:

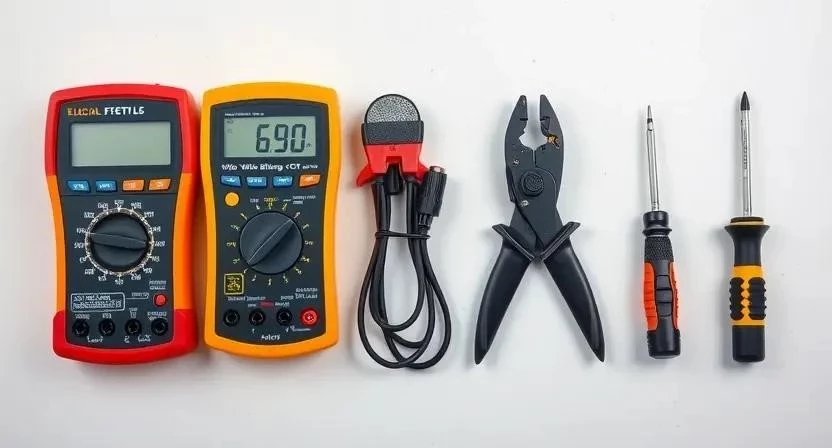

Инструментарий мастера

Качественный инструмент ускоряет процесс и гарантирует плотный контакт в клеммах. Я использую только проверенные модели.

1. Стриппер — для быстрой и аккуратной зачистки изоляции без повреждения жил.
2. Кримпер (обжимной инструмент) — для надежной фиксации наконечников НШВИ.
3. Набор диэлектрических отверток — для затяжки винтов в автоматах.
4. Мультиметр — для проверки целостности цепей и отсутствия напряжения.
5. Строительный нож — для снятия внешней оболочки кабеля.

Организация рабочего пространства

Прежде чем приступить к монтажу, я обеспечиваю хорошее освещение. Ставлю мощный прожектор или использую налобный фонарь, так как внутри щита всегда много теней. Самый важный этап — полное отключение общего питания. Проверяю отсутствие напряжения на всех вводных клеммах с помощью мультиметра. Только после этого приступаю к работе.

Подготовка корпуса щита

Корпус очищаю от строительной пыли с помощью пылесоса, чтобы грязь не попала в контакты автоматов. Размечаю расположение DIN-реек и модульного оборудования, оставляя зазоры для укладки проводов. Просверливаю отверстия для ввода кабелей в нижней части щита. Проверяю готовность корпуса: он должен быть жестко закреплен к стене, чтобы при затяжке проводов конструкция не смещалась.

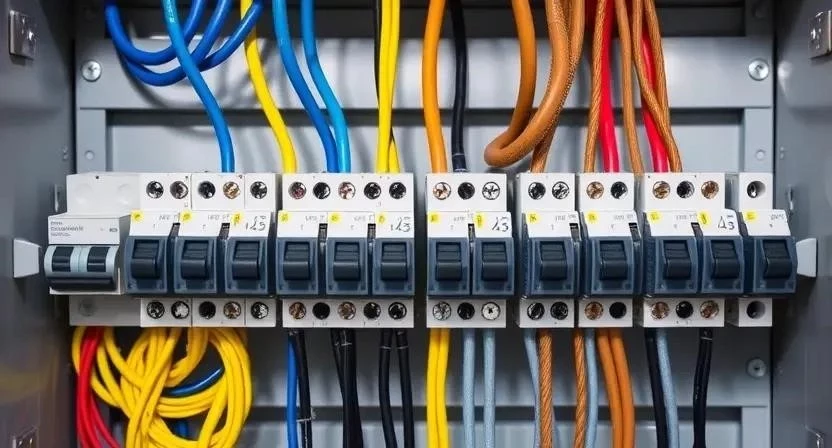

Пошаговый процесс сборки и маркировки

Сборка щита — это последовательный процесс. Я придерживаюсь строгого алгоритма, чтобы ничего не упустить.

1. Установка DIN-реек и монтаж корпуса (30-40 мин).
2. Монтаж шин N (нулевая) и PE (заземление) на DIN-рейку или корпус (20 мин).
3. Ввод кабелей в щит через подготовленные отверстия с фиксацией стяжками (40 мин).
4. Зачистка изоляции внешнего кабеля и каждой жилы на 10-12 мм (30 мин).
5. Определение фазного, нулевого и заземляющего проводов по цвету изоляции (20 мин).
6. Применение цветовых маркеров или термоусадки согласно ГОСТ, если жилы одного цвета (30 мин).
7. Подключение желто-зеленых жил к шине PE (15 мин).
8. Подключение синих жил к шине N (15 мин).
9. Подключение фазных жил (коричневый, черный, белый, серый) к автоматам (60 мин).
10. Маркировка каждой линии пластиковыми бирками с указанием потребителя (например, «Кухня розетки») (30 мин).
11. Проверка надежности затяжки всех винтовых соединений (20 мин).
12. Финальная прозвонка всех цепей мультиметром перед подачей питания (30 мин).

Из своего опыта: однажды я забыл затянуть винт на нулевой шине. В итоге ноль «отгорел», и в розетках появилось повышенное напряжение, что чуть не сожгло телевизор. Теперь я перепроверяю каждый контакт дважды.

Технические нюансы монтажа

Я слежу за температурным режимом в помещении — он должен быть в пределах от +5 до +30 градусов для корректной работы материалов. Использую только совместимую изоляцию, чтобы избежать химической деградации пластика. Сечение провода подбираю строго под номинал автомата: для 16А использую 2.5 мм², для 10А — 1.5 мм². На итоговую проверку всех соединений и маркировок выделяю не менее одного часа.

Типичные ошибки при маркировке

Часто новички путают фазу и ноль, что ведет к опасному состоянию сети. Другая проблема — отсутствие маркировки на концах проводов; через год владелец забывает, какой автомат за что отвечает. Плохой обжим наконечников НШВИ приводит к тому, что жила переламывается или неплотно прилегает к клемме, вызывая нагрев.

Помню случай, когда принимал работу после «мастера», который пометил все фазы красной изолентой. Мне пришлось два дня прозванивать каждую линию, чтобы восстановить схему. Никогда так не делайте.

Расчет стоимости работ и материалов

Стоимость сборки щита зависит от количества модулей. Своими руками можно сэкономить на оплате услуг электрика, но это требует времени и точности.

Я собирал щит для знакомого. Он сэкономил около 8000 рублей на работе, но мы потратили целые выходные, чтобы все сделать идеально по ГОСТу.

Эксплуатация и уход за щитком

После завершения монтажа я рекомендую раз в год проверять затяжку всех винтовых контактов. Из-за температурных расширений и вибраций винты могут ослабнуть. Также стоит обновлять выцветшие или стертые бирки. Соблюдение этих простых правил эксплуатации продлевает срок службы оборудования и предотвращает пожары.

Альтернативные методы обозначения

В некоторых случаях используют кабель, где все жилы одного цвета. В такой ситуации я обязательно применяю маркировочные трубки с цифрами на каждом конце провода. Существуют и цифровые маркеры, которые печатаются на специальном принтере. Сравним эти подходы:

• Цветовая маркировка по ГОСТ — самый быстрый и понятный способ.
• Маркировочные трубки — идеальны для сложных щитов с сотнями линий.
• Цифровые принтеры — обеспечивают максимальную долговечность надписей.
• Цветная изолента — бюджетный, но менее эстетичный вариант.
• Пластиковые бирки — удобны для подписи назначения группы.
• Цветная термоусадка — выглядит профессионально и надежно фиксируется.
• Нумерация кабелей — упрощает работу с исполнительной схемой.

Соответствие цветов по ГОСТ

Часто задаваемые вопросы (FAQ)

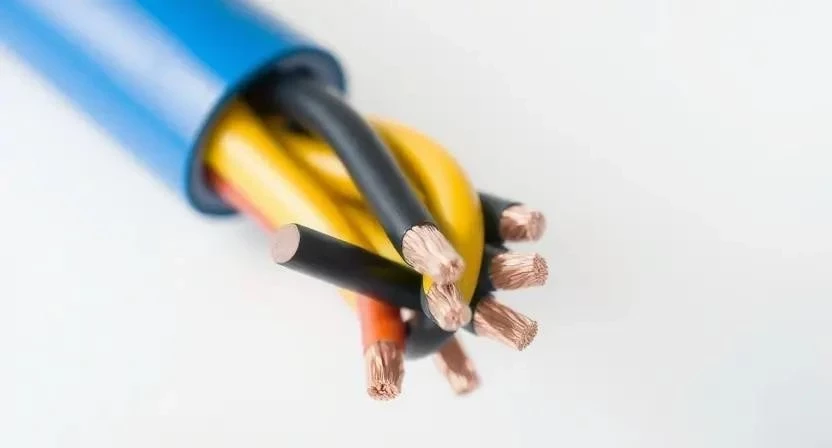

Что делать, если в кабеле все жилы одного цвета?
В этом случае используйте цветные термоусадочные трубки или маркировочные кольца. Пометьте одну жилу синим (ноль), одну желто-зеленым (земля), остальные — фазными цветами.

Можно ли использовать красную изоленту для фазы?
Да, в старых стандартах красный цвет часто обозначал фазу. Однако по современному ГОСТ предпочтительнее коричневый, черный или серый.

Чем отличается стандарт РФ от европейского?

Нужно ли маркировать каждый провод или достаточно общей схемы?
Схема обязательна, но маркировка каждого провода в щите — это залог безопасности. При поиске обрыва вы сэкономите часы времени.

Можно ли обжимать наконечники пассатижами?
Категорически нет. Только специальный кримпер. Пассатижами вы просто сплющите металл, что приведет к плохому контакту и нагреву.

Зачем использовать термоусадку вместо изоленты?
Термоусадка не разматывается со временем и выглядит аккуратнее. Она плотно облегает провод, исключая попадание влаги и пыли.

Какое сечение провода выбрать для освещения?
Обычно используют 1.5 мм² с автоматическим выключателем на 10А.

Чек-лист проверки монтажа

Меры безопасности: При работе с электричеством всегда используйте диэлектрические перчатки и защитные очки. Никогда не работайте в одиночку при подаче напряжения. Обеспечьте проветривание помещения при использовании термоусадочных трубок и горелки. Помните, что работа под напряжением запрещена!
