Правильное подключение электроплиты в частном доме

Установка мощной электроплиты требует прокладки отдельной силовой линии от распределительного щита. Обычная розетка просто расплавится под нагрузкой в 7-10 кВт, что неизбежно приведет к короткому замыканию или пожару. На такие работы уходит от 2 до 4 часов, а стоимость материалов зависит от длины кабеля и выбранного бренда защиты. Правильное подключение электроплиты в частном доме гарантирует безопасность жильцов и долгую службу бытовой техники.

Подготовка к работе и требования

Прежде чем браться за инструмент, оцените свои силы. Понадобятся базовые знания электротехники, чтобы не допустить фатальных ошибок при работе с фазой и нулем. Я всегда напоминаю: строго следуйте ПУЭ (правилам устройства электроустановок). Это не просто формальность, а единственный способ обеспечить электробезопасность в доме.

Что купить для монтажа

Для качественной работы нельзя экономить на сечении провода и защитной автоматике. Я подбираю материалы с запасом по мощности, чтобы кабель не грелся при одновременном включении всех конфорок и духовки.

• Медный кабель ВВГнг (не поддерживающий горение) — основной вариант.
• Гибкий провод ПВС — только для коротких соединений.
• Силовая розетка на 32А-40А.
• Соответствующая силовая вилка.
• Автоматический выключатель (номинал 32А или 40А).
• Устройство защитного отключения (УЗО) для защиты от утечек тока.
• Подрозетник для глубокого монтажа.
• Наконечники (НШВИ) для обжима многожильного провода.

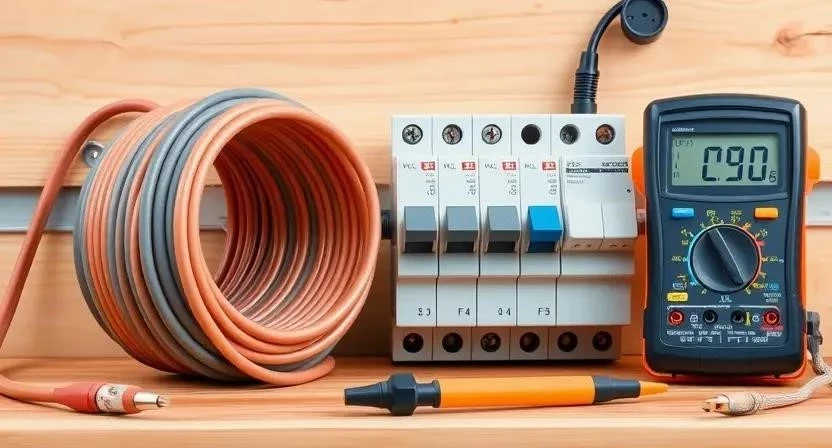

Инструментарий электрика

Использование правильного инструмента ускоряет процесс и делает соединения надежными. Большинство этих вещей есть в любом домашнем ящике, но для работы с электрикой нужны специфические приборы.

• Индикаторная отвертка для поиска фазы.
• Мультиметр для замера напряжения и прозвонки цепей.
• Стриппер для аккуратного снятия изоляции.
• Набор диэлектрических отверток.
• Пассатижи или перекусыватели.
• Перфоратор для штробления стен.
• Уровень для ровной установки розетки.

Организация рабочего пространства

Сначала определите точное место, где будет стоять плита. Важно обеспечить свободный доступ к электрощитку, чтобы в экстренной ситуации можно было мгновенно обесточить линию. Я обычно застилаю пол и кухонный гарнитур плотной пленкой, чтобы строительная пыль при сверлении не осела в каждой щели мебели.

Работа со стенами

Размечаю стену под будущую розетку, учитывая габариты плиты, чтобы вилка не мешала придвинуть прибор вплотную. Если проводка скрытая, делаю штробы; при открытом монтаже использую пластиковый кабель-канал. Обязательно проверяю стену на наличие скрытых кабелей с помощью детектора, чтобы не пробить их перфоратором.

Процесс подключения по этапам

Работа требует предельной концентрации. Один раз я забыл плотно затянуть клемму в щитке, и через неделю она начала искрить — теперь проверяю зажим каждого винта дважды.

1. Обесточивание дома (10 мин). Выключаю вводной автомат. Проверяю отсутствие напряжения индикатором.
2. Расчет сечения (15 мин). Для плиты 7 кВт выбираю кабель 3х4 мм², чтобы избежать перегрева.
3. Прокладка линии (60 мин). Протягиваю кабель от щита к кухне. Закрепляю его клипсами или укладываю в штробу.

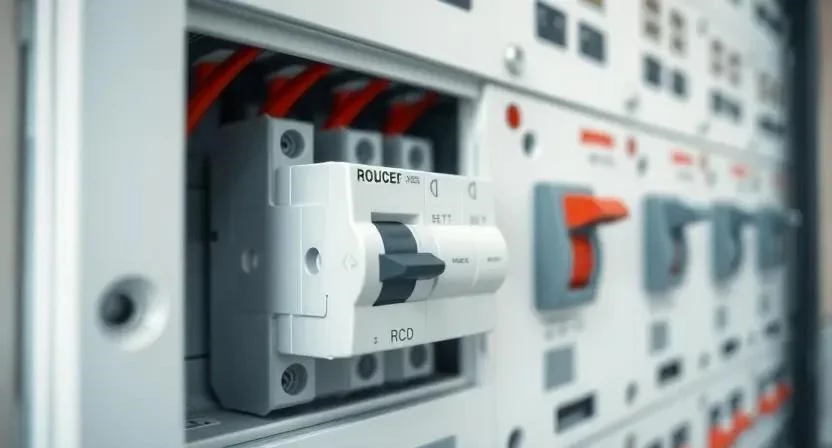

4. Монтаж защиты (30 мин). Устанавливаю в щиток автомат 32А и УЗО. Соединяю их последовательно.

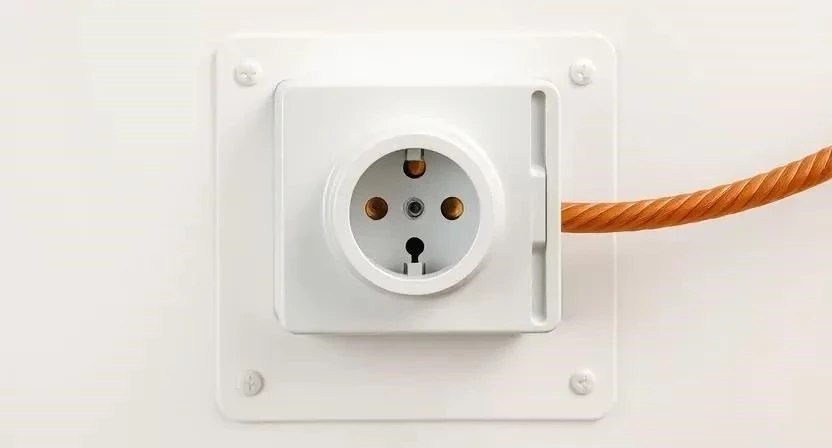

5. Установка розетки (30 мин). Монтирую подрозетник, зачищаю концы кабеля, подключаю фазу, ноль и заземление.

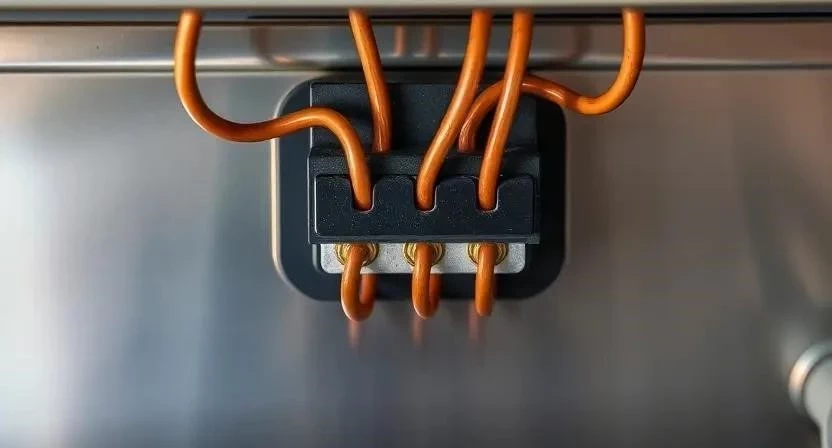

6. Подготовка плиты (20 мин). Устанавливаю перемычки на клеммной колодке плиты согласно схеме для 220В.
7. Монтаж вилки (20 мин). Подключаю силовую вилку к кабелю плиты, соблюдая полярность.
8. Проверка заземления (15 мин). С помощью мультиметра проверяю целостность цепи заземления от плиты до контура.
9. Запуск (15 мин). Включаю питание, замеряю напряжение в розетке, запускаю конфорки по одной.

Технические тонкости

Влажность на кухне высокая, поэтому все соединения должны быть максимально плотными. Никогда не соединяйте медный кабель с алюминиевым напрямую — они образуют гальваническую пару, окисляются и начинают сильно греться. Если в частном доме есть трехфазная сеть 380В, нагрузка распределяется по трем фазам, что значительно снижает риск перегрузки одной линии.

Ошибки, которых стоит избегать

Новички часто пытаются сэкономить, что приводит к печальным последствиям. Мой сосед использовал кабель 2.5 мм² для плиты на 8 кВт, в итоге изоляция поплавилась через месяц.

1. Выбор слишком тонкого кабеля (например, 1.5 или 2.5 мм² для мощных плит).
2. Полный отказ от заземления, из-за чего корпус плиты может ударить током.
3. Использование бытовых розеток на 16А вместо силовых.
4. Слабая затяжка винтов в клеммнике, что вызывает искрение и оплавление пластика.
5. Игнорирование установки УЗО, которое спасает жизнь при утечке тока.

Смета и экономия

Самостоятельный монтаж позволяет существенно сэкономить на услугах электрика. Я сэкономил около 5000 рублей, потратив чуть больше времени на изучение схемы УЗО.

Эксплуатация и проверка

Спустя месяц после запуска я обязательно проверяю затяжку всех винтовых контактов. При первом нагреве металл может немного «сесть», и контакт ослабнет. Силовые розетки имеют свой срок службы, поэтому следите за отсутствием потемнений пластика. При частых скачках напряжения в сети рекомендую использовать стабилизатор.

Другие способы подключения

Существует вариант прямого подключения через клеммную коробку без использования розетки и вилки. Это максимально надежно, так как исключаются лишние контакты, которые могут греться. Однако перестановка плиты в таком случае потребует вызова электрика. Также часто варочную панель и духовой шкаф подключают раздельно, выводя на каждый прибор свою линию питания.

Ответы на частые вопросы

Какое сечение кабеля нужно для плиты 7 кВт?
Оптимально использовать медный кабель сечением 4 мм².

Можно ли подключить электроплиту к обычной розетке?
Категорически нет, обычная розетка рассчитана на 3.5 кВт, она расплавится.

Зачем нужны перемычки на клеммах плиты?
Они перенастраивают плиту с трехфазного режима (380В) на однофазный (220В).

Какое УЗО выбрать для кухни?
Рекомендую модель с током утечки 30мА и номиналом, соответствующим автомату.

Нужно ли отдельное заземление в частном доме?
Да, заземляющий контур обязателен для безопасности при работе с электроплитой.

Что делать, если плита бьет током?
Немедленно обесточить прибор и проверить целостность провода заземления.

Можно ли использовать гибкий провод ПВС?
Только для подключения самой плиты к розетке, для стационарной прокладки в стене используйте ВВГнг.

Технические таблицы и чек-листы

Меры безопасности:
При работе обязательно используйте диэлектрические перчатки и защитные очки. Если используете перфоратор, наденьте респиратор, чтобы не дышать бетонной пылью. Категорически запрещено работать под напряжением — всегда выключайте вводной автомат. Убедитесь, что в зоне монтажа нет открытых источников воды.
