Правильный подбор сечения жил в электропроводке — это главная задача при проектировании сети, от которой зависит пожарная безопасность дома. Ошибка в расчетах приводит к перегреву изоляции, падению напряжения и выходу техники из строя. В среднем, расчет нагрузки на одну комнату занимает около 40 минут, но стоимость переделки сгоревшей проводки обходится в 5-10 раз дороже, чем покупка кабеля с запасом. Грамотный выбор сечения кабеля по мощности и току позволяет создать надежную систему, которая прослужит десятилетиями.
Что влияет на стоимость и выбор кабеля

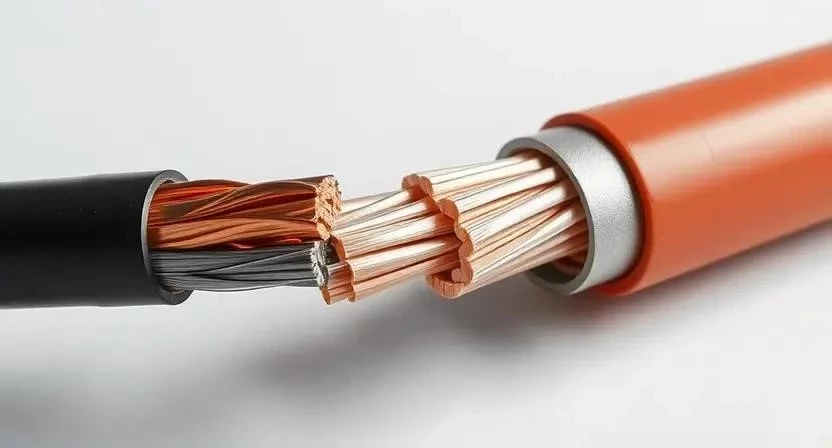

Первым делом я всегда смотрю на материал жилы. Медь проводит ток лучше, она гибкая и долговечная, но стоит значительно дороже. Алюминий дешевле, однако он хрупкий и имеет более высокое сопротивление, что требует увеличения сечения для той же нагрузки. Сейчас в жилом секторе алюминий практически не используют для внутренней разводки из-за риска окисления контактов.
Способ прокладки тоже играет роль. Если кабель идет в стене в штробе или в гофре, он хуже отдает тепло в окружающую среду. Это значит, что допустимый ток для такого провода будет ниже, чем при открытой прокладке по воздуху. Я рекомендую всегда закладывать небольшой запас по сечению, если планируете прятать провода в утеплитель или плотные стены.
Длина линии напрямую влияет на падение напряжения. На коротких участках до 10-15 метров это незаметно, но если тянуть линию в гараж или на дальний конец участка (более 30-50 метров), напряжение в конце линии может упасть с 230В до 200В. В таком случае сечение приходится увеличивать на один шаг, чтобы техника работала стабильно.
Температурный режим в помещении также важен. В жарких помещениях или рядом с источниками тепла изоляция из ПВХ изнашивается быстрее, а проводимость меняется. Поэтому для таких зон я выбираю кабели с более стойкой изолялкой или увеличиваю сечение жилы.
Расчет материалов и формулы
Чтобы понять, какой провод нужен, я использую базовую формулу расчета тока: I = P / (U * cos φ). Для бытовой однофазной сети (220В) формула упрощается: ток равен мощности, деленной на напряжение. Например, для чайника мощностью 2,2 кВт (2200 Вт) ток составит примерно 10 Ампер.
После определения тока я сверяюсь с ПУЭ (Правилами устройства электроустановок), чтобы подобрать соответствующее сечение. Важно учитывать коэффициенты одновременного включения приборов: мы редко включаем всё в одной комнате одновременно, но расчет всегда веду по максимальной возможной нагрузке.
Однажды я столкнулся с ситуацией, когда заказчик хотел сэкономить и поставить кабель 1.5 мм² на линию с мощным кондиционером и обогревателем. Я настоял на 2.5 мм², так как при одновременной работе приборов тонкий провод начал ощутимо греться уже через час работы. Это подтверждает, что расчет по формуле — это минимум, к которому стоит добавить запас 20%.
| Параметр | Формула / Значение | Что означает |
|---|---|---|
| Ток (I) | I = P / U | Сила тока в Амперах (А) |
| Мощность (P) | P = U * I | Потребляемая мощность в Ваттах (Вт) |
| Напряжение (U) | 220 — 230 В | Стандарт сети в РФ |
| Сечение (S) | по таблице ПУЭ | Площадь поперечного сечения жилы (мм²) |
| Падение напряжения | ΔU = (2 * L * I) / (γ * S) | Потеря вольт на длине линии |
| Сечение жилы (мм²) | Допустимый ток медь (А) | Допустимый ток алюминий (А) | Макс. мощность (кВт) при 220В |
|---|---|---|---|
| 1.5 | 19 | 15 | ~ 4.1 |
| 2.5 | 25 | 21 | ~ 5.5 |
| 4.0 | 35 | 28 | ~ 7.7 |
| 6.0 | 46 | 38 | ~ 10.1 |
| 10.0 | 70 | 55 | ~ 15.4 |
Стоимость материалов

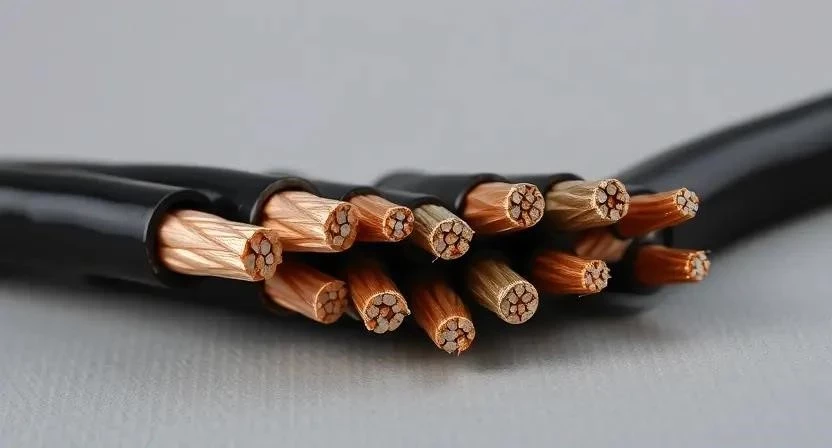

Самый популярный выбор для квартир — кабель ВВГнг (виниловая изоляция, не поддерживающая горение). Цена сильно зависит от сечения и бренда. Из моего опыта, дешевые кабели часто имеют заниженное сечение: на оболочке написано 2.5 мм², а по факту там 1.8 мм². Я всегда рекомендую покупать проверенные марки (например, ГОСТ), даже если они дороже на 20-30%.
Зависимость цены от сечения линейная: чем больше меди, тем выше стоимость метра. Разница между 2.5 и 6.0 мм² может быть трехкратной, поэтому важно точно рассчитать, где можно использовать тонкий провод (освещение), а где обязателен толстый (плита, ввод).
| Марка кабеля | Сечение (мм²) | Средняя цена за метр (руб.) | Применение |
|---|---|---|---|
| ВВГнг-LS 3х1.5 | 1.5 | 60 — 90 | Освещение, слабые приборы |
| ВВГнг-LS 3х2.5 | 2.5 | 100 — 140 | Розетки, бытовая техника |
| ВВГнг-LS 3х4.0 | 4.0 | 160 — 220 | Мощные кондиционеры, бойлеры |
| ВВГнг-LS 3х6.0 | 6.0 | 250 — 350 | Электроплиты, ввод в квартиру |
Стоимость работ по монтажу
Расценки электриков обычно зависят от способа прокладки. Самый дешевый вариант — открытый монтаж в клипсах. Самый дорогой — штробление бетонных стен с последующим заполнением раствором. Сложность работ также растет с увеличением сечения кабеля: провод 6 мм² гораздо жестче, его труднее гнуть в подрозетниках и заводить в щиток.
| Вид работ | Сечение кабеля | Цена за метр (руб.) | Особенности |
|---|---|---|---|
| Прокладка в гофре | 1.5 — 2.5 мм² | 150 — 250 | Стандарт для новостроек |
| Штробление и укладка | 1.5 — 2.5 мм² | 300 — 500 | Пыльные работы, бетон |
| Монтаж силовых линий | 4.0 — 6.0 мм² | 400 — 700 | Повышенная сложность изгиба |
| Сборка щитка (точка) | Любое | 500 — 1200 | Установка автоматов и шин |
Дополнительные расходы
Помимо самого кабеля, в смету обязательно закладывайте сопутствующие товары. Без них качественный монтаж невозможен. Я заметил, что новички часто забывают про расходники, и в итоге приходится ехать в магазин пять раз за одним дюбелем.

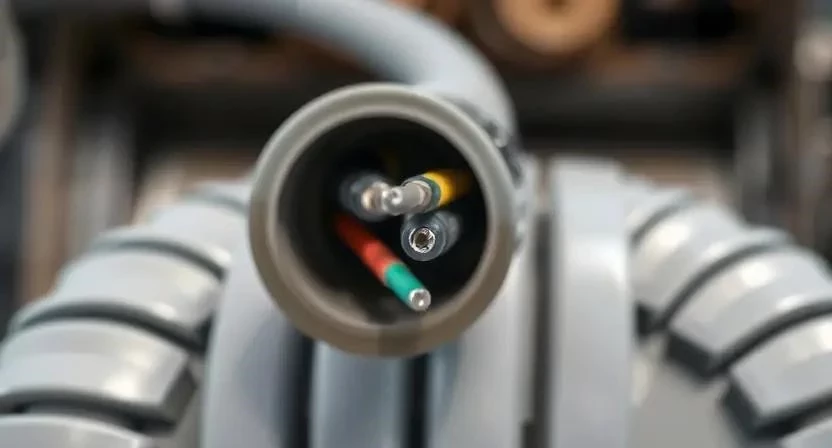

- Гофрированная труба ПВХ или ПНД (защита кабеля в стене)
- Крепежные клипсы или пластиковые стяжки
- Подрозетники (внутренние стаканы)
- Автоматические выключатели (подбираются строго под сечение)
- Распределительные коробки
- Клеммники (WAGO или винтовые)
- Изолента и термоусадка
- Маркировочные бирки для кабелей
Особое внимание уделите автоматическим выключателям. Автомат защищает не прибор, а именно кабель. Если поставить автомат на 25А на кабель 1.5 мм², провод сгорит раньше, чем сработает защита. Это критическая ошибка, которая приводит к пожарам.
| Сечение кабеля (медь) | Рекомендуемый номинал автомата | Макс. нагрузка (кВт) |
|---|---|---|
| 1.5 мм² | 10А | 2.2 |
| 2.5 мм² | 16А | 3.5 |
| 4.0 мм² | 25А | 5.5 |
| 6.0 мм² | 32А | 7.0 |
Примеры смет для разных сценариев
Чтобы расчет был наглядным, разберем три типичных случая. В каждом примере я учитываю материалы и работу мастера.
Сценарий 1: Линия на розетки в комнате (10 метров кабеля)
Используем ВВГнг-LS 3х2.5. Автомат на 16А. С учетом гофры и работы по штроблению, итоговая сумма составит около 6 000 — 8 000 рублей.
Сценарий 2: Линия на электроплиту (15 метров кабеля)
Здесь нужен ВВГнг-LS 3х6.0. Автомат на 32А. Из-за стоимости кабеля и сложности его прокладки смета вырастет до 12 000 — 15 000 рублей.
Сценарий 3: Ввод в квартиру от щитка (5 метров кабеля)
Обычно используется сечение 6 или 10 мм². С учетом установки вводного автомата и УЗО, стоимость работ и материалов составит около 7 000 — 10 000 рублей.
| Элемент (одна комната) | Кол-во | Цена ед. (руб.) | |
|---|---|---|---|
| Кабель 3х2.5 (розетки) | 30 м | 120 | 3 600 |
| Кабель 3х1.5 (свет) | 20 м | 80 | 1 600 |
| Гофра 20 мм | 50 м | 20 | 1 000 |
| Автоматы (10А, 16А) | 3 шт | 300 | 900 |
| Работа электрика | Комплекс | — | 12 000 |
| ИТОГО | — | — | 19 100 |
Как сэкономить без потери качества
Экономить на сечении кабеля нельзя — это опасно. Но можно оптимизировать процесс. Я рекомендую объединять группы освещения в одну линию, если общая мощность ламп невелика. Это сократит расход кабеля 1.5 мм².
Покупка кабеля в больших бухтах (100м) всегда выгоднее, чем нарезка по метрам в магазине. Разница в цене может достигать 15-20%.
- Покупайте кабель только у официальных дилеров с сертификатами ГОСТ.
- Закупайте все расходники (гофру, подрозетники) оптом одним заказом.
- Используйте один тип кабеля для всех розеток (2.5 мм²), чтобы не плодить остатки.
- Планируйте трассы максимально короткими путями.
- Выполняйте простую разметку и штробление самостоятельно, оставив электрику только соединения и щиток.
Я однажды сэкономил на бренде автоматов, купив самые дешевые. В итоге через полгода один из них «залип» и не сработал при коротком замыкании в лампе. Пришлось менять весь щиток. Теперь я говорю всем: на кабеле и защите экономить нельзя, можно только на объеме закупки и логистике.
FAQ: Ответы на частые вопросы
Можно ли заменить алюминий медью?
Да, и это самое правильное решение. Медь надежнее, не окисляется так быстро и имеет меньшее сопротивление. Главное — не соединять их напрямую скруткой, используйте специальные клеммники или гильзы.
Что будет, если сечение больше необходимого?
Ничего плохого не случится. Наоборот, кабель будет меньше греться, а потери напряжения снизятся. Единственный минус — переплата за материал и трудности с монтажом из-за жесткости провода.
Какой автомат ставить на сечение 2.5?
Для медного кабеля 2.5 мм² стандарт — автомат на 16 Ампер. В некоторых случаях (при очень коротких линиях и качественной изоляции) ставят 20А, но 16А — самый безопасный вариант.
Как проверить реальное сечение кабеля?
Самый точный способ — зачистить жилу и измерить диаметр одной медной проволоки штангенциркулем. Затем возвести радиус в квадрат и умножить на 3.14. Если на кабеле написано 2.5, а по факту выходит 1.8 — такой провод в дом брать нельзя.
Для тех, кто делает расчет самостоятельно, я составил пошаговый алгоритм:
- Составьте список всех приборов в комнате.
- Сложите их мощность в Ваттах (Вт).
- Разделите общую мощность на 220 (получите ток в Амперах).
- Добавьте 20% запаса на пиковые нагрузки.
- Найдите полученное значение тока в таблице ПУЭ.
- Выберите соответствующее сечение (например, 2.5 мм²).
- Подберите автоматический выключатель, номинал которого ниже допустимого тока кабеля.
Меры безопасности при работе:
Перед любыми работами с проводкой обязательно отключите питание в щитке и проверьте отсутствие напряжения индикаторной отверткой или мультиметром. Используйте диэлектрические перчатки и очки при штроблении стен. Если работаете с химией (герметики, очистители), обеспечьте проветривание помещения. Никогда не оставляйте оголенные провода под напряжением, даже «на пять минут».
