Проектирование электрики для умного дома требует точного расчета каждой линии и точки подключения. Ошибка в схеме на этапе черновых работ может привести к необходимости демонтажа отделки. В среднем монтаж занимает от 14 до 30 дней в зависимости от площади. Стоимость материалов и работ для стандартной квартиры варьируется от 70 000 до 300 000 рублей. Понимание того, какая электрика для умного дома с чего начать, позволяет избежать лишних трат и переделок.
Технические требования и подготовка
Реализация автоматизации — это задача высокой технической сложности. Она требует базовых знаний электротехники и понимания принципов работы низковольтных сетей. Я всегда рекомендую интегрировать умные решения в общий цикл капитального ремонта. Это позволяет скрыть все кабели в стенах и потолках без лишнего мусора. Оптимальный порядок: сначала грубый монтаж электрики, затем штукатурка, и только потом чистовая отделка.
Меры безопасности при работе:
- Обязательно используйте диэлектрические перчатки и защитные очки.
- Работайте с электроинструментом только через УЗО.
- При штроблении стен используйте респиратор класса FFP2.
- Проверяйте отсутствие напряжения мультиметром перед каждым касанием провода.
- Обеспечьте сквозное проветривание помещения при работе с грунтовками.
- Не оставляйте оголенные токоведущие части без изоляции.
- Соблюдайте осторожность при работе на стремянках.
Комплектация объекта

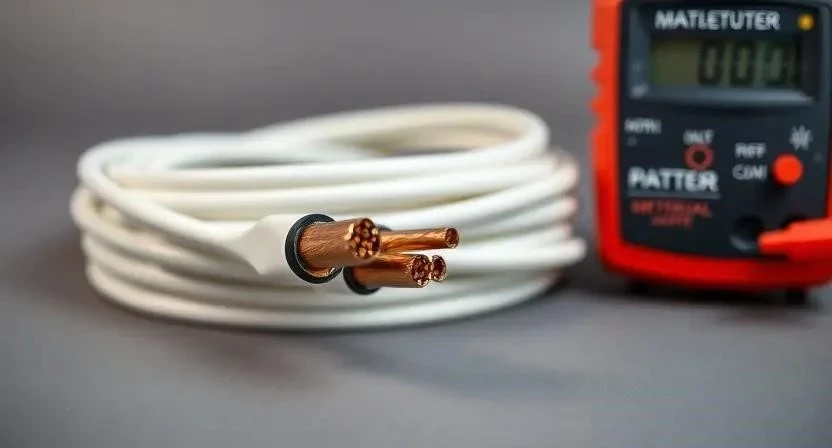

Для стабильной работы системы нужны качественные компоненты. Основной упор делается на кабели с индексом LS (low smoke), которые не выделяют едкого дыма при нагреве. Я обнаружил, что использование дешевых аналогов приводит к окислению контактов уже через год.
- Кабель ВВГнг-LS 3х2.5 мм² — для силовых розеток.
- Кабель ВВГнг-LS 3х1.5 мм² — для освещения.
- Витая пара Cat6 — для интернет-точек и датчиков.
- Глубокие подрозетники (60-80 мм) — для размещения реле.
- Шина данных (для проводных систем).

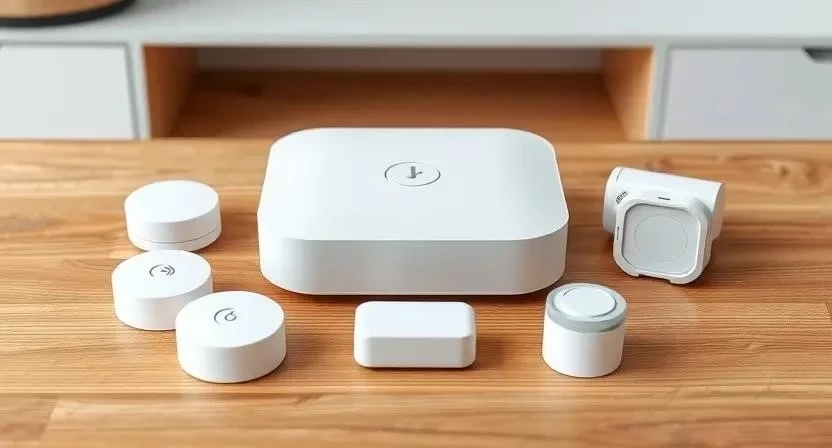

- Центральный контроллер (хаб).
- Датчики движения, протечки, температуры.
- Умные реле и диммеры.
- Гофра ПВХ или ПНД для защиты кабеля.
- Клеммники WAGO для надежных соединений.
| Материал | Расход на м² (средний) | Цена за ед. (руб) | |
|---|---|---|---|
| ВВГнг-LS 3х2.5 | 2.5 м | 85 руб/м | 10 625 руб |
| ВВГнг-LS 3х1.5 | 2.0 м | 65 руб/м | 6 500 руб |
| Витая пара Cat6 | 1.5 м | 40 руб/м | 3 000 руб |
| Глубокий подрозетник | 0.3 шт | 120 руб/шт | 1 800 руб |
| Гофра 20мм | 3.0 м | 25 руб/м | 3 750 руб |
Инструментарий мастера
Качественный инструмент ускоряет процесс в два раза. Перфоратор с функцией пылеудаления жизненно необходим, чтобы не засыпать всю квартиру бетонной крошкой. Стриппер позволяет снимать изоляцию за секунды, не повреждая жилу кабеля. Для проверки цепей я использую цифровой мультиметр с высокой точностью. Уровень и лазерный осепостроитель гарантируют, что выключатели не будут «гулять» по стене. Кабелеукладчик помогает протаскивать провода через сложные изгибы гофры. Профессиональный инструмент лучше арендовать, если ремонт разовый.
Организация рабочего пространства
Стены должны быть очищены от старой краски и обоев. Я начинаю с детальной разметки всех зон установки устройств с помощью карандаша и лазерного уровня. Пол застилаю плотным полиэтиленом или оргалитом, чтобы избежать царапин. Мебель сдвигаю в центр комнаты и накрываю пленкой. Для работы организую временное освещение с помощью мощного прожектора на штативе, так как штатного света часто не хватает для точного монтажа.
Черновые работы по стенам

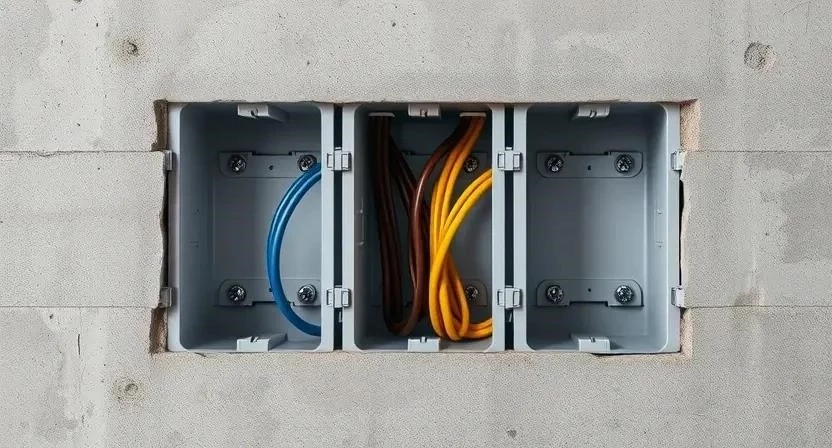

Штробление выполняется строго по разметке. Глубина штробы должна позволять полностью скрыть кабель в гофре. Устанавливаю монтажные коробки с запасом глубины, так как умные реле занимают много места. Однажды я поставил стандартные подрозетники и обнаружил, что реле Zigbee просто не влезает — пришлось переделывать всю стену. После укладки кабелей зоны прокладки обрабатываю грунтовкой в два слоя. Это обеспечивает качественную адгезию штукатурки к бетону.
Этапы реализации проекта
Процесс монтажа электропроводки для умного дома разделен на четкие шаги. Каждый этап требует проверки перед переходом к следующему.
- Разработка схемы расположения потребителей и датчиков (4-8 часов).
- Выбор протокола связи: проводной или беспроводной (2 часа).

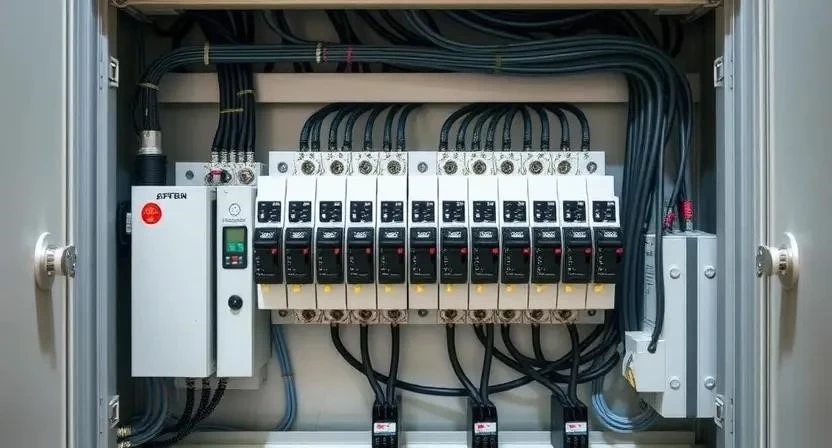

- Сборка электрощита с модулями автоматизации (6-10 часов).
- Прокладка силовых линий к розеткам и свету (16-24 часа).
- Монтаж слаботочных линий: интернет, шины (12-16 часов).
- Установка глубоких подрозетников (8-12 часов).
- Монтаж выключателей и датчиков (6-8 часов).
- Подключение всех устройств к контроллеру (4-6 часов).
- Программирование базовых сценариев (4-8 часов).
- Тестирование линий на короткое замыкание (3-5 часов).
- Установка финальных лицевых панелей (4-6 часов).
- Интеграция с мобильным приложением и настройка доступа (2-4 часа).
| Этап работ | Время выполнения | Важный нюанс |
|---|---|---|
| Проектирование | 1 день | Учесть все будущие гаджеты |
| Штробление | 3-5 дней | Не задеть арматуру |
| Прокладка кабеля | 4-7 дней | Маркировка каждого провода |
| Монтаж щитка | 1-2 дня | Оставить место для расширения |
| Пусконаладка | 2-3 дня | Проверка каждого сценария |
Технические тонкости монтажа
Критически важно разделять силовые и слаботочные линии. Я всегда прокладываю их в разных гофрах с расстоянием не менее 10-15 см. Если проложить витую пару рядом с силовым кабелем, возникнут наводки, и датчики начнут «врать». Для датчиков температуры выбираю места вдали от радиаторов и прямых солнечных лучей. Также проверяю совместимость брендов: устройства разных производителей должны работать в одном протоколе или через общий хаб.
Критические промахи новичков
Многие пытаются сэкономить на глубине подрозетников, используя стандартные 45 мм. В итоге умное реле не помещается, и приходится выносить его в распределительную коробку. Еще одна ошибка — отсутствие запаса кабеля (минимум 15 см) в каждой точке. Я однажды столкнулся с тем, что провод был обрезан впритык, и его пришлось наращивать через клеммы, что ослабило соединение. Также недопустимо смешивать силовые провода и интернет-кабели в одном лотке.
- Игнорирование заземления в розетках.
- Отсутствие маркировки кабелей в щитке.
- Слишком тонкий кабель для мощных потребителей.
- Размещение хаба в металлическом шкафу (глушит сигнал).
- Экономия на качестве витой пары (использование 4-жильного вместо 8-жильного).
- Отсутствие резервных линий питания.
Смета и финансовое планирование
Стоимость электрики умного дома зависит от выбранного оборудования. Проводные системы стоят дорого, но работают стабильнее. Беспроводные решения дешевле и проще в установке.
| Статья расходов | Бюджет (руб) | Средний (руб) | Премиум (руб) |
|---|---|---|---|
| Кабель и гофра | 15 000 | 25 000 | 40 000 |
| Автоматика и щит | 10 000 | 20 000 | 50 000 |
| Контроллер и датчики | 12 000 | 30 000 | 100 000 |
| Работа мастера | 20 000 | 40 000 | 80 000 |
| 57 000 | 115 000 | 270 000 |
При самостоятельном монтаже можно сэкономить до 40 000 рублей на услугах электрика, но это потребует около 100 часов свободного времени и наличия инструмента.
Эксплуатация и обслуживание
После запуска система требует периодического внимания. Я рекомендую раз в полгода обновлять прошивки всех устройств через приложение. Контакты в электрощитке стоит подтягивать раз в год, так как от вибраций и перепадов температур они могут ослабнуть. Срок службы качественных реле составляет 10-15 лет. Главное правило эксплуатации — не перегружать линии, для которых рассчитана автоматика.
Выбор системы управления
Существует три основных подхода к организации связи в умном доме. Каждый имеет свои особенности.
| Протокол | Надежность | Сложность монтажа | Стоимость | Тип связи |
|---|---|---|---|---|
| KNX | Максимальная | Высокая | Высокая | Проводной |
| Zigbee | Высокая | Низкая | Средняя | Беспроводной |
| Wi-Fi | Средняя | Очень низкая | Низкая | Беспроводной |
| Z-Wave | Высокая | Низкая | Высокая | Беспроводной |
| Гибрид | Высокая | Средняя | Средняя | Смешанный |
- KNX требует прокладки отдельной шины данных к каждому устройству.
- Zigbee создает ячеистую сеть, где каждое устройство ретранслирует сигнал.
- Wi-Fi сильно нагружает роутер при большом количестве датчиков.
- Проводные системы не зависят от радиопомех.
- Беспроводные решения легко масштабировать после ремонта.
- Гибридные системы совмещают надежность проводов и гибкость радиоканала.
- Z-Wave работает на более низких частотах, что улучшает пробиваемость стен.
- Стоимость KNX оправдана в больших загородных домах.
FAQ
Можно ли сделать умный дом в уже готовом ремонте?
Да, используя беспроводные протоколы Zigbee или Wi-Fi. В этом случае не нужно штробить стены, достаточно заменить выключатели и добавить датчики.
Какой кабель лучше использовать для датчиков?
Для проводных систем оптимальна витая пара Cat6. Она обеспечивает высокую скорость передачи данных и имеет защиту от помех.
Что делать, если пропадет интернет?
Если используется локальный контроллер (хаб), базовые сценарии (свет, датчики протечки) продолжат работать. Интернет нужен только для удаленного управления.
Нужен ли отдельный щиток для умного дома?
Желательно выделить отдельный отсек или установить дополнительный щит для модулей автоматизации и блоков питания.
Сколько стоят базовые датчики?
Простые датчики открытия или температуры стоят от 500 до 1500 рублей за штуку.
Поможет ли умный дом сэкономить на электричестве?
Да, за счет автоматического выключения света в пустых комнатах и оптимизации работы отопления экономия может составить до 20%.
Сложно ли самому настроить сценарии?
Современные приложения имеют интуитивный интерфейс «если — то», поэтому базовые настройки делает любой пользователь за пару часов.
Совместимы ли разные производители?
Если устройства поддерживают единый стандарт (например, Zigbee 3.0 или Matter), они будут работать вместе через совместимый хаб.
