Проектирование электрики в коттедже — это создание «нервной системы» всего здания. Ошибка в расчетах может привести к перегрузке сети или даже пожару, поэтому работа требует предельной точности. Разработка детального чертежа занимает обычно от 7 до 14 дней, а стоимость материалов для среднего дома начинается от 50 000 рублей. Грамотная схема электропроводки в частном доме позволяет избежать лишнего кабеля и упрощает будущий ремонт. В итоге вы получите надежную систему, которая работает без сбоев десятилетиями.
Основы перед стартом работ
Для новичка электромонтаж кажется сложным процессом, так как он требует базовых знаний физики и понимания того, как работает ток. Я всегда говорю знакомым: если не понимаете разницу между фазой и нулем, лучше пригласить специалиста. На весь цикл от проекта до запуска уходит от двух недель до месяца в зависимости от площади. Начинать монтаж стоит только после того, как возведены стены и полностью смонтирована крыша. В противном случае протечки или строительный мусор могут испортить кабель или забить гофру.

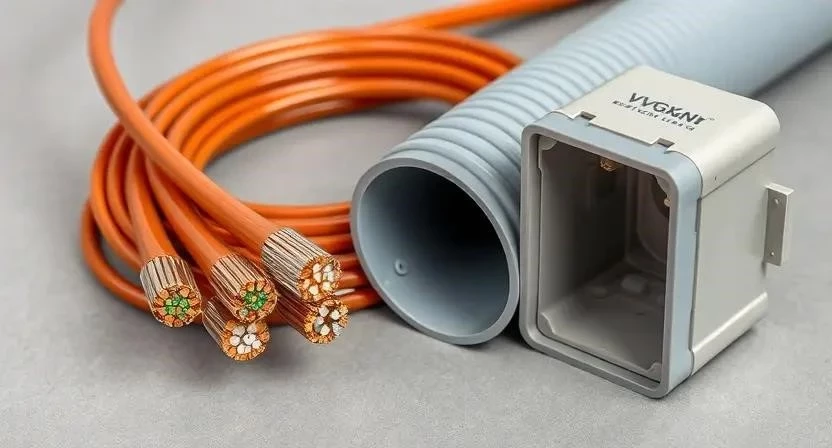

Подбор необходимых материалов
Качество материалов определяет безопасность вашего жилья. Я рекомендую использовать только медный кабель с индексом «нг» (не поддерживающий горение) или «нг-LS» (с низким дымовыделением). Для разводки идеально подходит ВВГнг или NYM. Расход кабеля обычно составляет 1.2–1.5 метра на каждый квадратный метр площади дома.
- Медный кабель ВВГнг 3х2.5 для розеток.
- Медный кабель ВВГнг 3х1.5 для освещения.
- Подрозетники для гипсокартона или бетона.
- Гофрированная труба ПВХ (серая для помещений).
- Клеммники WAGO для надежного соединения.
- Распределительные коробки.
- Автоматические выключатели.
- Устройства защитного отключения (УЗО).
Примерная смета на материалы для дома площадью 100 кв.м.:
| Материал | Примерное количество | Назначение | Средняя цена | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 200 м | Силовые линии (розетки) | 70 руб/м | 14 000 руб |
| Кабель ВВГнг 3х1.5 | 150 м | Линии освещения | 50 руб/м | 7 500 руб |
| Гофра ПВХ 20мм | 300 м | Защита кабеля | 15 руб/м | 4 500 руб |
| Подрозетники | 40 шт | Монтаж розеток/выключателей | 40 руб/шт | 1 600 руб |
| Автоматы/УЗО | 12 шт | Защита в щитке | 400 руб/шт | 4 800 руб |

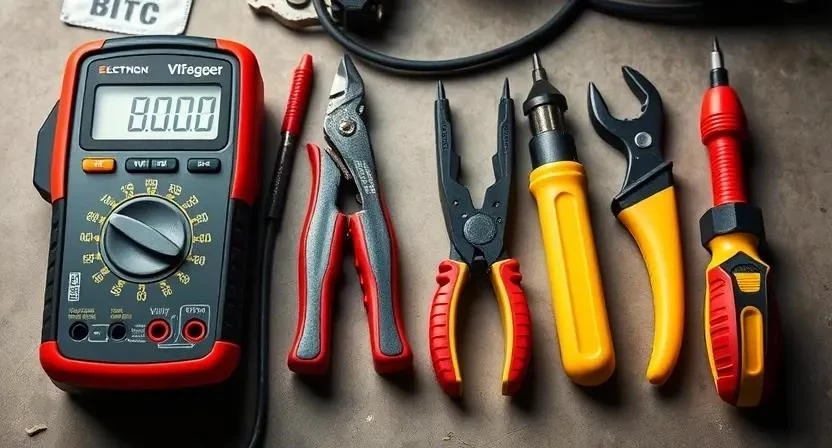

Инструментарий электрика
Правильный инструмент экономит время и бережет нервы. Для разметки я использую лазерный уровень, чтобы трассы были идеально ровными. Штроборез с пылесосом — это спасение, так как обычный перфоратор превратит дом в пылевую камеру. Стриппер позволяет зачистить изоляцию за секунду, не повреждая жилу кабеля. Если бюджет ограничен, спецтехнику (штроборез) проще взять в аренду на пару дней, чем покупать дорогой инструмент для одного объекта.
| Инструмент | Назначение | Статус | Особенности |
|---|---|---|---|
| Штроборез | Создание каналов в стенах | Желательно | Лучше с пылесосом |
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | Цифровой с автодиапазоном |
| Стриппер | Зачистка концов провода | Желательно | Для разных сечений |
| Индикаторная отвертка | Поиск фазы | Обязательно | Бесконтактная или классическая |
| Диэлектрические пассатижи | Работа с проводами | Обязательно | Изоляция до 1000В |
Подготовка помещения
Прежде чем резать стены, нужно полностью освободить пространство. Я всегда убираю всю мебель и строительный мусор из комнат. Пол застилаю плотной полиэтиленовой пленкой или оргалитом, чтобы бетонная пыль не въелась в покрытие. Важный момент: организуйте временное освещение и питание. Поставьте в каждой комнате по одной мощной лампе и удлинителю, иначе работать с инструментом будет просто невозможно.
Работа с поверхностями
Разметка трасс — самый ответственный этап. Я наношу линии прямо на стены с помощью маркера и уровня, строго следуя схеме. Все провода должны идти либо вертикально, либо горизонтально; никаких диагоналей, иначе при монтаже полки вы случайно пробьете кабель. Обязательно проверьте, где проходят трубы водоснабжения и вентиляция. Места под будущие штробы я обрабатываю грунтовкой в два слоя с интервалом в 2 часа. Это нужно для того, чтобы штукатурка потом лучше прилипла к бетону и не отвалилась вместе со всей стеной.
Пошаговый монтаж электропроводки
Процесс разводки электрики в доме своими руками требует системности. Я составил график, чтобы ничего не упустить.
| Этап работ | Время выполнения | Нюанс |
|---|---|---|
| Разработка проекта | 2-3 дня | Учет всех мощных приборов |
| Разметка и штробление | 4-6 дней | Соблюдение геометрии |
| Монтаж коробок и подрозетников | 2-3 дня | Проверка уровня по высоте |
| Прокладка кабеля | 3-5 дней | Запас провода в коробках 15 см |
| Сборка щитка и запуск | 2 дня | Маркировка каждого автомата |

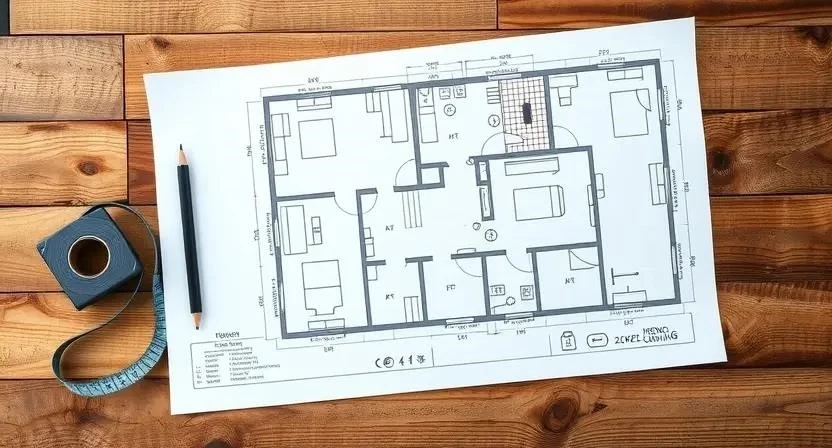

- Разработка чертежа и расчет нагрузок. Определяю, где будет стоять чайник, стиралка и духовка. Рассчитываю общую мощность, чтобы не «выбивало» свет.
- Разметка точек. Отмечаю места для розеток и выключателей. Обычно розетки ставлю на высоте 30 см от пола, а выключатели — 90 см.
- Штробление. Прорезаю каналы в стенах. Если дом деревянный, использую кабель-каналы или гофру.
- Установка подрозетников. Врезаю их в стены. Я использую специальный шаблон, чтобы все розетки в комнате были на одном уровне.
- Прокладка кабеля. Затягиваю ВВГнг в гофру и фиксирую её клипсами.

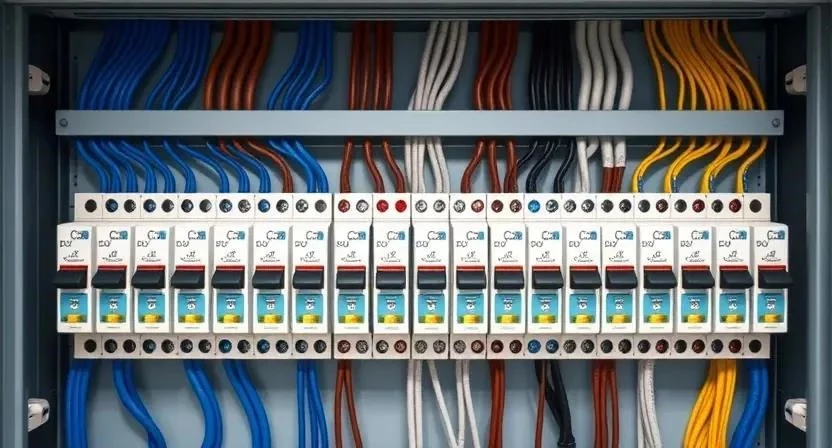

- Сборка щитка. Устанавливаю дифф-автоматы и УЗО. Это сердце системы, здесь нельзя экономить.
- Соединение проводов. В распределительных коробках соединяю жилы. Я категорически против скруток — только клеммы или сварка.
- Финальный монтаж. Устанавливаю сами розетки, выключатели и люстры.
- Проверка. Прозваниваю всю сеть мультиметром на отсутствие короткого замыкания и подаю напряжение.
Один раз я допустил ошибку и не оставил запас кабеля в распределительной коробке. В итоге пришлось перетягивать всю линию из соседней комнаты, потому что провода просто не доставали до клеммника. Теперь всегда оставляю по 15-20 см запаса.
Технические нюансы монтажа
Соблюдайте строгую геометрию трасс: только вертикали и горизонтали. В «мокрых» зонах, таких как ванная комната, обязательно использую влагозащищенные подрозетники и УЗО с током утечки 10 мА. Это спасет жизнь, если вода попадет в розетку. Также следите за температурой: при сильном морозе ПВХ-изоляция кабеля становится хрупкой и может треснуть при изгибе. В таких условиях я сначала прогреваю кабель в теплом помещении.
Типичные ошибки новичков
Самый большой грех — неправильный выбор сечения кабеля. Если поставить на розетки 1.5 мм² вместо 2.5 мм², провод начнет греться под нагрузкой. Еще одна ошибка — отсутствие заземления. Без него корпус стиральной машины может ударить током. Часто новички объединяют силовые линии (220В) и слаботочку (интернет, ТВ) в одной гофре. Это приводит к наводкам и помехам в сети. И никогда не экономьте на автоматике: дешевый автомат может просто не сработать при коротком замыкании.
Расчет стоимости и экономия
Своими руками сделать электрику можно, но это потребует много времени. Основная экономия идет на оплате работы мастеров.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 30 000 — 50 000 | 30 000 — 50 000 | 0 |
| Работа по монтажу | 0 | 40 000 — 80 000 | 40 000 — 80 000 |
| Аренда инструмента | 3 000 — 7 000 | 0 (у мастера свое) | -3 000 — 7 000 |
| 33 000 — 57 000 | 70 000 — 130 000 | 37 000 — 73 000 |
Я заметил, что при самостоятельном монтаже часто покупаю лишние материалы «про запас», что съедает часть экономии. Лучше считать всё по формуле: (длина трассы + 10% запаса).
Эксплуатация и уход
После запуска система не требует постоянного внимания, но раз в год я рекомендую проверять затяжку винтовых контактов в щитке. От перепадов температуры металл «гуляет», и контакт может ослабнуть, что приведет к искрению. Помните, что медная проводка служит около 30 лет, если не перегружать её. Не включайте в одну розетку через тройник одновременно чайник, обогреватель и утюг — это прямой путь к оплавлению изоляции.
Альтернативные способы разводки
Если дом деревянный или вы не хотите штробить стены, есть другие варианты:
- Открытая проводка в стиле ретро с керамическими изоляторами (выглядит очень стильно).
- Использование пластиковых кабель-каналов (быстро, но не очень красиво).
- Монтаж в полу или за фальш-стенами из гипсокартона.
- Установка беспроводных выключателей, чтобы не тянуть кабель через всю комнату.
- Прокладка в металлических трубах (для максимальной пожаробезопасности).
- Использование гибкого кабеля NYM для сложных поворотов.
- Разводка через потолок в специальных лотках.
В одном из проектов я совместил классику и ретро: в гостиной сделал открытые провода на изоляторах, а в спальне спрятал всё в стены. Получилось очень оригинально.
Ответы на популярные вопросы
Какое сечение кабеля нужно для розеток?
Используйте только 2.5 мм². Это стандарт для силовых линий, который выдержит нагрузку до 3.5-4 кВт.
Можно ли использовать алюминиевый провод?
Категорически нет. Алюминий хрупкий, быстро окисляется и имеет меньшую проводимость. Только медь!
Зачем нужно УЗО?
Устройство защитного отключения фиксирует утечку тока (например, если человек коснулся оголенного провода) и мгновенно отключает питание, предотвращая удар током.
Как рассчитать количество автоматов?
Разделяйте дом на группы: свет в каждой комнате — отдельный автомат, розетки кухни — отдельный, мощные приборы (духовка, стиралка) — индивидуальные линии.
Безопасность при электромонтаже
Работа с электричеством не прощает ошибок. Соблюдайте эти правила:
- Всегда отключайте вводной автомат перед началом работ.
- Используйте диэлектрические инструменты с изолированными ручками.
- При работе с перфоратором и штроборезом обязательно надевайте респиратор и защитные очки.
- Никогда не работайте под напряжением.
- При прокладке кабеля в деревянных стенах используйте только негорючую гофру.
- Не допускайте попадания воды в подрозетники во время отделочных работ.
- Проверяйте отсутствие напряжения индикатором перед тем, как коснуться провода.
Соблюдение правил ПУЭ — это не прихоть мастеров, а единственный способ сделать дом безопасным. Будьте предельно аккуратны, не спешите и проверяйте каждое соединение дважды. Желаю вам успешного монтажа и стабильного напряжения в сети!
