Планирование электрики начинается с детального анализа всех электроприборов в будущем интерьере. Обычно на проектирование уходит от 20 до 40 часов рабочего времени. Грамотный подход позволяет сэкономить до 50 000 рублей на услугах проектировщика и избежать переделок после чистовой отделки. Такой подход позволяет создать качественный проект электроснабжения квартиры: как составить план своими руками, разберем далее. Это фундамент безопасности вашего жилья.
Основы проектирования для начинающих
Работа с электрикой требует базовых знаний физики и строгого соблюдения ПУЭ (Правил устройства электроустановок) и ГОСТ. Я рекомендую начать с изучения правил прокладки кабеля: строго вертикально или горизонтально, никаких диагоналей. Сложность задачи средняя, но она требует предельной внимательности. Если у вас в квартире выделено более 15 кВт или планируется установка мощного промышленного оборудования, лучше обратиться к лицензированному специалисту. Ошибка в расчетах может привести к перегреву проводки или выбиванию автоматов при включении чайника и стиральной машины одновременно.

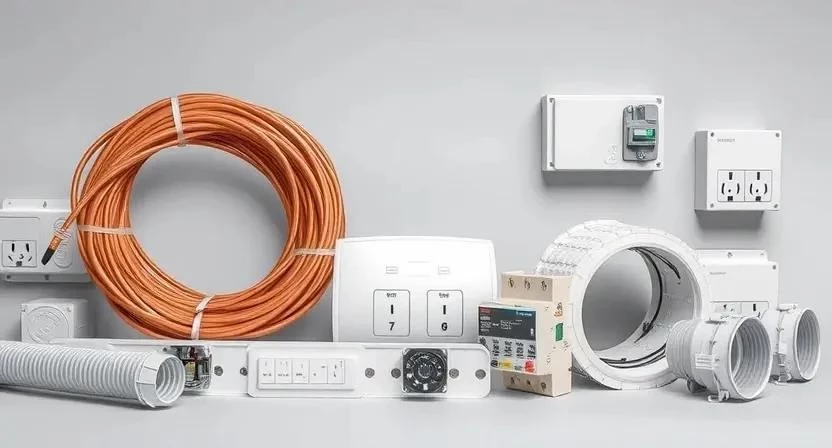

Комплектация материалов
Для качественного монтажа я использую только медный кабель марки ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. Количество материалов рассчитывается исходя из площади квартиры с запасом 10-15% на подрезку и обходы препятствий.
- Кабель ВВГнг-LS 3х2.5 мм² (для розеток)
- Кабель ВВГнг-LS 3х1.5 мм² (для освещения)
- Подрозетники для бетона или гипсокартона
- Гофрированная труба ПВХ (диаметр 16-20 мм)
- Автоматические выключатели (разных номиналов)
- УЗО или дифференциальные автоматы
- Шины нулевые и заземляющие
- Клеммники WAGO или винтовые зажимы
- Распределительные коробки
- Электрощит на DIN-рейку
Примерный расчет материалов для квартиры 50 м²:
| Материал | Расход на м² | Количество | Цена за ед. | |
|---|---|---|---|---|
| Кабель 3х2.5 | 3-4 м | 200 м | 70 руб/м | 14 000 руб. |
| Кабель 3х1.5 | 2-3 м | 150 м | 50 руб/м | 7 500 руб. |
| Гофра ПВХ | 3 м | 150 м | 20 руб/м | 3 000 руб. |
| Подрозетники | 0.5 шт | 25 шт | 40 руб/шт | 1 000 руб. |
| Автоматы/УЗО | — | 12 шт | 450 руб/шт | 5 400 руб. |

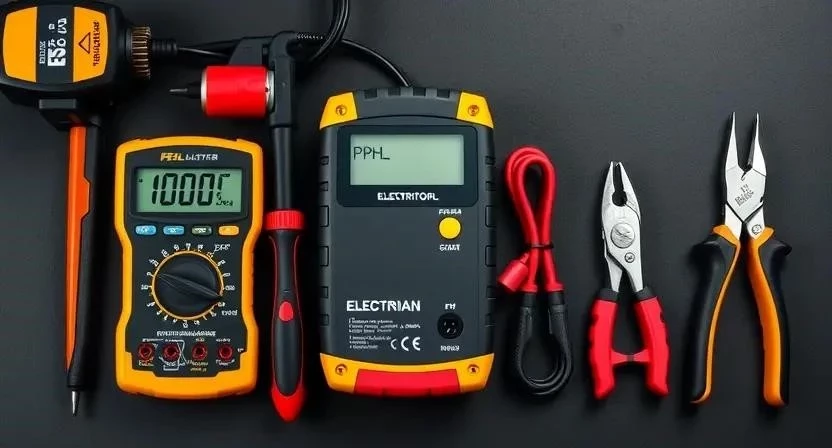

Инструментарий для электромонтажа
Качественный инструмент ускоряет работу в разы. Я заметил, что использование дешевых отверток часто приводит к слизыванию шлицов на винтах автоматов. Для серьезных работ лучше арендовать штроборез с пылесосом, чтобы не засыпать всю квартиру бетонной пылью.
- Штроборез (аренда или покупка)
- Перфоратор с насадками по бетону
- Стриппер для снятия изоляции
- Мультиметр для проверки цепей
- Строительный уровень (60 см)
- Набор диэлектрических отверток
- Пассатижи и бокорезы
- Маркер или карандаш по бетону
- Электролобзик (для щитка)
Подготовка пространства
Сначала нужно полностью очистить стены от старых обоев и краски. Я всегда убираю всё лишнее, чтобы разметка была четкой. Пол застилаю плотной пленкой или оргалитом, так как бетонная крошка от штробления очень трудно вымывается из щелей. В помещении организую одну зону для хранения кабеля и отдельную для инструментов, чтобы не спотыкаться о провода во время работы.
Работа с поверхностями и разметка
Стены очищают от пыли и обрабатывают грунтовкой. Это нужно для того, чтобы штукатурка в штробах держалась крепко и не вываливалась. Я проверяю прочность стен: если бетон крошится, использую более глубокие подрозетники. Трассы прокладки кабеля размечаю строго по уровню. Линии должны быть параллельны полу или перпендикулярны ему. Перед началом резки я еще раз сверяю все точки с планом расстановки мебели, чтобы розетка не оказалась за шкафом.
Пошаговый алгоритм реализации проекта

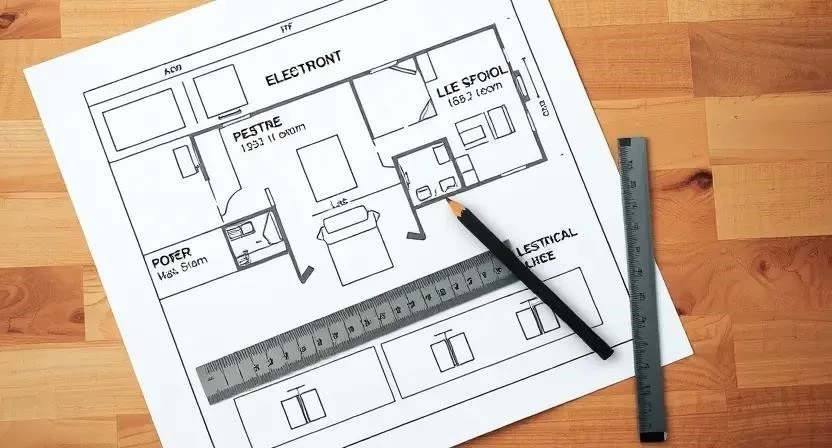

- Планирование мебели (2-4 часа). Рисую точный план комнаты. Определяю, где будет стоять диван, стол, холодильник.
- Расстановка точек (3-5 часов). Отмечаю все розетки, выключатели и светильники. Я однажды забыл про розетку под вытяжку, и пришлось штробить уже готовую плитку — не повторяйте мою ошибку.
- Группировка линий (2 часа). Разделяю потребителей. Кухня — отдельно, свет — отдельно, мощные приборы (кондиционер, стиралка) — на свои линии.
- Расчет мощности (3 часа). Считаю суммарную нагрузку в кВт. Подбираю сечение кабеля (1.5 мм² для света, 2.5 мм² для розеток).
- Отрисовка схемы (4 часа). Создаю однолинейную схему, где указано, какой автомат защищает конкретную линию.
- Проектирование щита (2 часа). Выбираю размер щитка. Располагаю УЗО и автоматы так, чтобы оставалось место для расширения.
- Разметка стен (5-8 часов). Переношу схему на стены с помощью уровня и маркера.
- Штробление (10-20 часов). Режу стены штроборезом и выбираю паз перфоратором. Устанавливаю подрозетники.
- Прокладка кабеля (8-12 часов). Затягиваю кабель в гофру и фиксирую его клипсами или раствором.
- Монтаж коробок (4-6 часов). Устанавливаю распределительные коробки в верхней части стен (обычно 20-30 см от потолка).

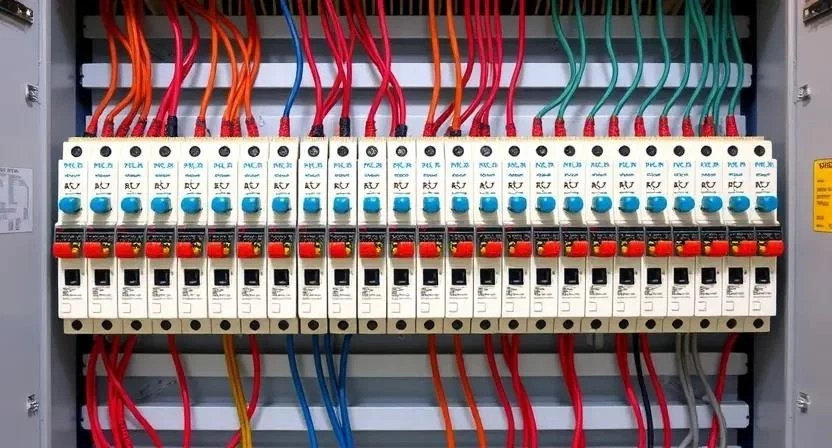

- Сборка щитка (5-8 часов). Монтирую автоматы на DIN-рейку, подключаю фазу, ноль и заземление.
- Тестирование (3 часа). Подключаю розетки и выключатели. Проверяю напряжение мультиметром и срабатывание УЗО.
График выполнения работ:
| Этап | Время | Особенности |
|---|---|---|
| Проектирование | 1-2 дня | Тщательный расчет нагрузок |
| Разметка и штробление | 3-5 дней | Максимальная запыленность |
| Прокладка кабеля | 2-3 дня | Соблюдение геометрии линий |
| Сборка щита | 1 день | Строгое соблюдение схемы |
| Пуско-наладка | 1 день | Проверка каждой точки |
Технические нюансы монтажа
При работе важно соблюдать температурный режим: от +5 до +30 градусов. Я заметил, что дешевая гофра часто трескается при сильном изгибе, поэтому всегда соблюдаю радиус изгиба кабеля (не менее 10 диаметров кабеля). Заземление выполняю по системе TN-S, прокладывая отдельный желто-зеленый провод к каждому потребителю. Важно использовать автоматику одного бренда (например, Schneider Electric или ABB), так как разные производители могут иметь разную ширину модулей или особенности защелкивания на рейке.
Типичные ошибки новичков
- Смешивание линий. Прокладка силового кабеля в одной гофре с интернет-кабелем (создает помехи).
- Неверный автомат. Установка автомата на 25А на кабель 2.5 мм², который выдерживает до 16-20А (риск пожара).
- Отсутствие заземления. Экономия на третьем проводе, что опасно для жизни при пробое изоляции.
- Дешевый кабель. Покупка кабеля с заниженным сечением (ТУ вместо ГОСТ).
- Слишком глубокие коробки. Замуровывание распределительных коробок наглухо без возможности доступа.
- Игнорирование УЗО. Отсутствие защиты от утечки тока в «мокрых» зонах (ванная, кухня).
- Скрутки вместо клемм. Использование простых скруток, которые со временем окисляются и греются.
- Отсутствие маркировки. Забывают подписать провода в щитке, и потом ищут нужный кабель методом тыка.
Экономический расчет
Стоимость реализации проекта зависит от выбранного сегмента материалов и площади. Я однажды поставил слишком мощный автомат на тонкий кабель, и он просто не сработал при перегрузке, что чуть не привело к пожару — теперь я всегда перепроверяю соответствие сечения и номинала.
| Характеристика | Сечение кабеля | Номинал автомата | Нагрузка (примерно) |
|---|---|---|---|
| Освещение | 1.5 мм² | 10А | до 2.2 кВт |
| Розетки общие | 2.5 мм² | 16А | до 3.5 кВт |
| Электроплита/Духовка | 4-6 мм² | 25-32А | до 7 кВт |
| Кондиционер | 2.5 мм² | 16А | до 3.5 кВт |
| Стиральная машина | 2.5 мм² | 16А | до 3.5 кВт |
Сравнение затрат на квартиру 50 м²:
| Статья расходов | Своими руками | С бригадой | Экономия |
|---|---|---|---|
| Материалы | 30 000 руб. | 35 000 руб. | 5 000 руб. |
| Работа (монтаж) | 0 руб. | 60 000 руб. | 60 000 руб. |
| Проект | 0 руб. | 10 000 руб. | 10 000 руб. |
| 30 000 руб. | 105 000 руб. | 75 000 руб. |
Эксплуатация и обслуживание
После завершения работ я рекомендую провести первую ревизию через год. Нужно проверить затяжку винтовых соединений в щитке, так как от перепадов температур медь «плывет» и контакты ослабевают. Срок службы качественного кабеля ВВГнг составляет до 30 лет. Раз в два года проверяйте работоспособность УЗО с помощью встроенной кнопки «Тест». Если кнопка не срабатывает — устройство подлежит замене.
Альтернативные подходы к проектированию
Если нет желания погружаться в расчеты, можно использовать типовые проекты для конкретных серий домов. Это быстрее, но не учитывает ваши потребности в расстановке техники. Более надежный вариант — заказ профессионального проекта с лицензией. Это дает гарантию безопасности и упрощает согласование с энергосбытом. Также существуют модульные системы электромонтажа, которые позволяют менять расположение розеток без штробления стен, но они стоят значительно дороже.
Ответы на частые вопросы
Можно ли использовать алюминиевый кабель?
Категорически нет. Он хрупкий, быстро окисляется и имеет меньшую проводимость. Только медь.
Какое сечение кабеля нужно для розеток?
Стандарт — 2.5 мм². Для мощных приборов (варочная панель) — от 4 мм² и выше.
Зачем нужно УЗО в каждой комнате?
УЗО защищает человека от удара током. В ванной оно обязательно из-за высокой влажности.
Как рассчитать количество автоматов?
По количеству групп потребителей. Одна группа — один автомат. Обычно: свет, розетки комнат, кухня, санузел, кондиционер.
Можно ли прокладывать кабель по потолку без гофры?
В бетонных перекрытиях — можно (в штробах), по гипсокартону или дереву — только в гофре для пожарной безопасности.
Где лучше расположить электрощит?
В доступном месте, обычно в прихожей. Главное — чтобы доступ к нему не перекрывали шкафы.
Что делать, если выделенная мощность на квартиру мала?
Подать заявку в энергосбытовую компанию на увеличение мощности с заменой вводного автомата.
Нужно ли согласовывать проект с энергосбытом?
Если вы не меняете выделенную мощность и не трогаете вводной щит дома, согласование обычно не требуется.
Меры безопасности:
Все работы проводятся при полностью отключенном питании. Используйте диэлектрические перчатки и очки при штроблении. При работе с химией (грунтовка, пена) обеспечьте проветривание. Никогда не работайте с электрикой с мокрыми руками или стоя в воде.
