Проектирование электросети в частном доме требует точного расчета мощностей, чтобы избежать перегрузок и пожаров. Обычно такая работа занимает от двух недель до месяца в зависимости от площади здания. Стоимость материалов для среднего коттеджа начинается от 50 000 рублей. Грамотная электрика в частном доме гарантирует безопасность всех жителей и стабильную работу бытовой техники.
Монтаж сети считается работой высокой сложности. Для полноценного выполнения требуется знание ПУЭ (Правил устройства электроустановок) и наличие допуска по электробезопасности не ниже III группы. Приступать к разводке кабелей нужно после завершения всех «мокрых» процессов: возведения стен, стяжки пола и монтажа кровли. Я всегда советую делать это до начала чистовой отделки, чтобы не портить готовые поверхности.

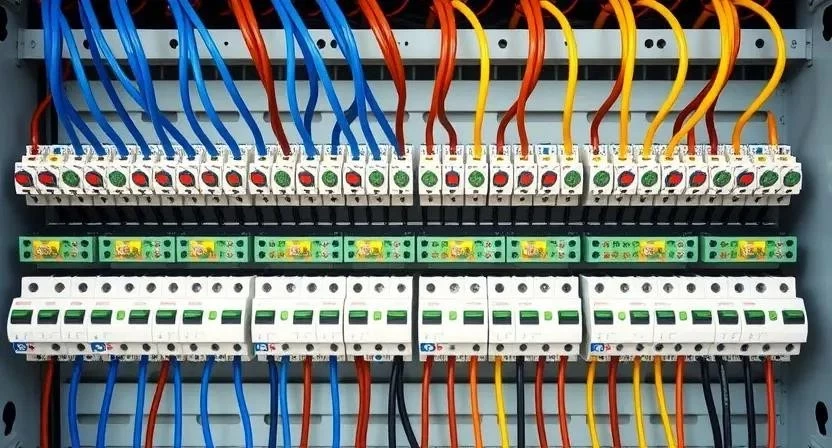

Для надежной работы системы я использую только медный кабель ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. В зависимости от площади дома и количества потребителей, расход материалов варьируется. Для защиты кабеля в стенах применяется ПВХ-гофра. В щиток устанавливаются автоматические выключатели и УЗО для защиты от утечек тока.
| Наименование материала | Расход на 100 м2 (примерно) | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 200 м | 80 руб/м | 16 000 |
| Кабель ВВГнг-LS 3х1.5 | 150 м | 60 руб/м | 9 000 |
| Гофра ПВХ 20 мм | 300 м | 25 руб/м | 7 500 |
| Подрозетник | 30 шт | 40 руб/шт | 1 200 |
| Автоматы/УЗО (комплект) | 1 шт | 12 000 руб | 12 000 |

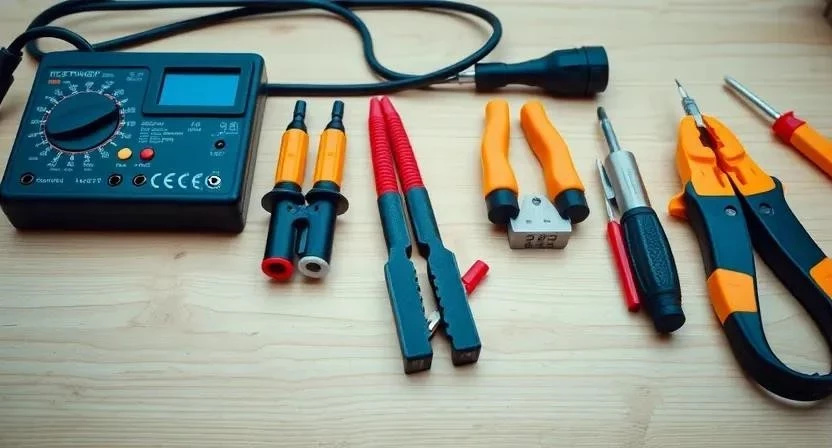

Инструмент должен быть профессиональным, чтобы избежать брака. Для пробивки отверстий незаменим перфоратор, а для аккуратных каналов в бетоне — штроборез с пылесосом. Стриппер позволяет снимать изоляцию, не повреждая жилу кабеля. Мультиметр и индикатор напряжения обязательны для проверки всех соединений. Если бюджет ограничен, тяжелое оборудование вроде штробореза проще взять в аренду на неделю.
- Перфоратор с режимом удара и сверления
- Штроборез (для бетонных и кирпичных стен)
- Стриппер для зачистки проводов
- Цифровой мультиметр
- Индикатор напряжения (двуполюсный)
- Набор диэлектрических отверток
- Строительный уровень (пузырьковый или лазерный)
- Пассатижи и кусачки
Разметка начинается с определения точек расположения всех розеток, выключателей и светильников. Я рекомендую сначала расставить мебель в комнатах, чтобы розетки не оказались за шкафом или диваном. Стены и потолок размечаются карандашом или маркером. Все поверхности, которые могут быть загрязнены, закрываются защитной пленкой. Это особенно важно, если в доме уже уложен черновой пол.
Штробление стен — самый грязный и трудоемкий этап. В бетонных стенах прорезаются каналы глубиной 20-25 мм, чтобы кабель не выпирал при штукатурке. Под подрозетники сверлятся глубокие отверстия. После этого все штробы тщательно очищаются от пыли и строительного мусора. Если оставить пыль, штукатурка может плохо прилечь к поверхности, и в будущем возникнут трещины.
- Проверка вертикальности стен с помощью уровня
- Разметка трасс прохождения кабеля
- Прорезка штроб штроборезом
- Выбивание материала перфоратором
- Сверление отверстий под подрозетники
- Очистка каналов пылесосом
- Проверка глубины штробы (кабель должен быть утоплен)
- Грунтование поверхности перед укладкой
Монтаж электрики требует строгого соблюдения последовательности. Ошибка на раннем этапе может привести к необходимости переделывать всю разводку. Однажды я заметил, что заказчик решил перенести кухонный остров после того, как я уже заложил кабели. Пришлось заново штробить пол, что увеличило срок работ на два дня.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Составление схемы | 1-2 дня | Учет всех мощных приборов |
| Сборка щитка | 1 день | Маркировка каждого автомата |
| Контур заземления | 1 день | Забивка электродов в грунт |
| Прокладка кабеля | 5-10 дней | Соблюдение перпендикулярности линий |
| Установка подрозетников | 2-3 дня | Фиксация на гипс или алебастр |
| Распайка и тесты | 2 дня | Проверка на короткое замыкание |
Процесс реализации выглядит так:
Сначала составляется схема электропроводки, где указаны все линии: свет, розетки, силовые приборы. Затем собирается главный распределительный щит. Организуется контур заземления из стальных уголков или специальных электродов. Прокладываются магистральные линии кабеля в гофре. В местах разветвления устанавливаются распределительные коробки. После этого монтируются подрозетники. Я использую для их фиксации быстрозастывающий гипс, так как он дает минимальную усадку. Далее следует распайка соединений (рекомендую использовать гильзы или качественные клеммники WAGO). Устанавливаются розетки, выключатели и светильники. В конце система тестируется под нагрузкой, а изоляция проверяется мегомметром.
- Используйте только медный провод сечением 2.5 мм2 для розеток
- Для освещения достаточно сечения 1.5 мм2
- Соблюдайте радиус изгиба кабеля, чтобы не повредить изоляцию
- Маркируйте концы каждого провода в щитке
- Не объединяйте свет и розетки на один автомат
- Проверяйте затяжку всех винтовых соединений каждые полгода после запуска
- Устанавливайте УЗО на «мокрые» зоны: ванную, кухню, улицу
Существуют важные технические нюансы. Температура при монтаже не должна опускаться ниже +5°C, иначе изоляция кабеля становится хрупкой и может треснуть при изгибе. Материалы должны быть совместимы: не используйте алюминиевые скрутки с медью. Правила разделения фаз позволяют сбалансировать нагрузку на сеть, если в дом заведено три фазы. Все работы должны строго соответствовать нормам ПУЭ.
- Запрещено прокладывать кабель в газобетоне без гофры
- Соблюдение расстояния от газовых труб (не менее 15 см)
- Использование негорючих материалов для фиксации
- Разделение линий на группы (кухня, комнаты, санузел)
- Обязательная установка заземляющего контура
- Применение дифференциальных автоматов для защиты людей
- Проверка напряжения на вводе перед подключением щитка
Новички часто допускают критические ошибки. Самая опасная — использование кабеля слишком малого сечения для мощных приборов (электроплиты, бойлеры). Отсутствие заземления превращает корпус стиральной машины в источник удара током. Перегрузка одной линии приводит к постоянному срабатыванию автоматов. Неправильный выбор номинала автомата (например, 25А на кабель 1.5 мм2) может привести к пожару, так как кабель сгорит раньше, чем сработает защита. Мой знакомый сэкономил на автоматах, и в итоге у него оплавилась вся проводка в одной из комнат.
Стоимость электрики складывается из материалов и оплаты труда. Самостоятельный монтаж позволяет сэкономить на работе, но требует времени и знаний. При найме бригады вы получаете гарантию и скорость.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (средний класс) | 40 000 | 40 000 | 0 |
| Работа по монтажу | 0 | 35 000 | 35 000 |
| Сборка щита | 0 | 7 000 | 7 000 |
| Аренда инструмента | 5 000 | 0 (у мастера свой) | -5 000 |
| 45 000 | 82 000 | 37 000 |
| Тип линии | Сечение кабеля | Номинал автомата | Макс. нагрузка |
|---|---|---|---|
| Освещение | 1.5 мм2 | 10А | 2.2 кВт |
| Розетки (общие) | 2.5 мм2 | 16А | 3.5 кВт |
| Электроплита/Духовка | 4.0 — 6.0 мм2 | 25А — 32А | 5.5 — 7.0 кВт |
| Кондиционер | 2.5 мм2 | 16А | 3.5 кВт |
| Бойлер | 2.5 мм2 | 16А | 3.5 кВт |
После завершения работ необходим регулярный уход. Раз в год я рекомендую проверять затяжку винтовых контактов в щитке, так как от перепадов температур медь «плывет» и соединение ослабевает. Кнопку «Тест» на УЗО нужно нажимать раз в месяц, чтобы убедиться в его работоспособности. Срок службы качественной изоляции составляет около 25-30 лет. Если заметили мерцание света или запах паленой пластмассы — немедленно вызывайте электрика.
Для безопасности используйте респиратор при штроблении и защитные очки. Работа с электричеством требует полной обесточки сети. Никогда не работайте под напряжением!
Существует несколько вариантов реализации проводки. Скрытая проводка эстетичнее, но сложнее в монтаже и ремонте. Открытая проводка в ретро-стиле (на керамических изоляторах) сейчас в моде и легко обслуживается. Для тех, кто хочет современный подход, подходят беспроводные выключатели и системы «умный дом», которые позволяют управлять светом со смартфона. Я считаю, что даже в простом доме стоит заложить кабели под автоматизацию на будущее.
Часто задаваемые вопросы (FAQ)
Какое сечение кабеля выбрать для розеток?
Стандартом является медный кабель сечением 2.5 мм2. Этого достаточно для большинства бытовых приборов.
Нужно ли ставить УЗО в каждом доме?
Да, обязательно. УЗО защищает человека от поражения током при утечке, что критически важно в частном секторе.
Как выбрать подходящий автомат?
Номинал автомата подбирается под сечение кабеля и мощность нагрузки. Для кабеля 2.5 мм2 ставится автомат на 16А.
Можно ли скручивать провода?
Скрутки запрещены ПУЭ. Используйте опрессовку гильзами, пайку или сертифицированные клеммники WAGO.
Как рассчитать общую нагрузку на дом?
Сложите мощность всех приборов, которые могут работать одновременно, и добавьте запас 20%.
Зачем нужна гофра?
Она защищает кабель от механических повреждений и облегчает его замену в будущем.
Что делать, если в доме нет заземления?
Необходимо организовать заземляющий контур, вбив в землю стальные стержни и соединив их с шиной заземления в щитке.
