Прокладка электропроводки в бане требует строгого соблюдения норм ПУЭ из-за экстремальной влажности и перепадов температур. Ошибка в выборе кабеля или отсутствие заземления может привести к короткому замыканию или удару током. В среднем, монтаж в небольшой бане занимает 3-5 дней и обходится в 15-30 тысяч рублей за материалы. Электрика в бане своими руками — задача ответственная, но вполне выполнимая при наличии базовых навыков. Главное — правильно спланировать схему и выбрать защищенное оборудование.
Особенности подготовки к работам
Сложность электромонтажа в бане выше, чем в жилом доме. Повышенная влажность и высокая температура в парилке диктуют свои правила. Я считаю, что к таким работам стоит приступать только после детального изучения правил устройства электроустановок. Планировать время нужно с запасом, учитывая этапы просушки стен. Лучшим сезоном для монтажа считается сухое лето, когда дерево максимально стабильно.
Я помню, как в первый раз пытался прокладывать кабель через влажный сруб — дерево «гуляло», и пришлось переделывать крепления. Поэтому важно учитывать усадку здания.
Выбор подходящих материалов
Для основных линий использую медный провод ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. В зонах с экстремальным нагревом незаменим кабель РКГМ. Все светильники и розетки должны иметь степень защиты не ниже IP65. В щитке обязательно устанавливаю дифавтомат или связку «автомат + УЗО» для защиты от утечек тока.
- Кабель ВВГнг-LS (для сухих зон)
- Термостойкий кабель РКГМ (для парной)

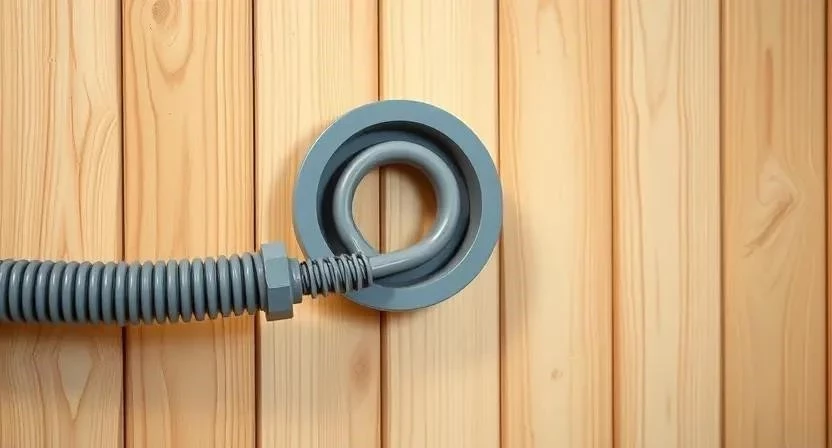

- Гофра ПВХ или ПНД (негорючая)
- Распределительный щит влагозащищенный
- Дифференциальный автомат (УЗО)
- Розетки с классом защиты IP65
- Светильники с термостойкими плафонами
- Медная шина для заземления
| Материал | Характеристика | Расход (примерно) | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Медный, негорючий | 50 м | 80 руб/м | 4000 |
| Кабель РКГМ | Термостойкий | 15 м | 120 руб/м | 1800 |
| Гофра ПНД 20мм | Влагостойкая | 60 м | 30 руб/м | 1800 |
| Дифавтомат 16А | Защита от токов утечки | 2 шт | 1200 руб | 2400 |
| Светильник IP65 | Герметичный | 4 шт | 800 руб | 3200 |

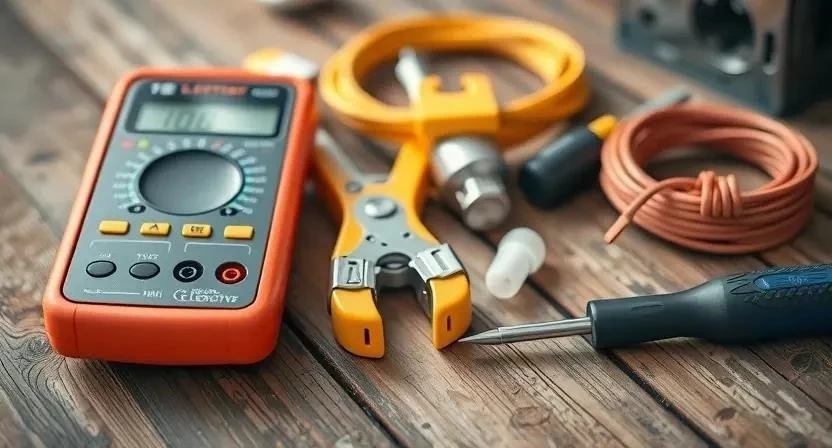

Необходимый инструмент для монтажа
Базовый набор электрика позволяет выполнить большинство задач. Для зачистки жил использую стриппер — это в разы быстрее и надежнее, чем нож. Мультиметр необходим для проверки целостности цепи и замера напряжения. Перфоратор пригодится для работы с бетоном в фундаменте или кирпичными перегородками. Если нет своего оборудования, часть позиций проще взять в аренду.
- Индикаторная отвертка (проверка фазы)
- Стриппер (зачистка изоляции)
- Мультиметр (диагностика сети)
- Перфоратор (сверление отверстий)
- Пассатижи и кусачки
- Уровень строительный
- Рулетка
| Инструмент | Назначение | Обязательно/Желательно | Средняя цена |
|---|---|---|---|
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | 1500 руб |
| Стриппер | Быстрое снятие изоляции | Желательно | 800 руб |
| Перфоратор | Монтаж щитка, штробление | Обязательно | 5000 руб |
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 300 руб |
| Набор отверток | Затяжка контактов | Обязательно | 1200 руб |
Разметка и планирование точек
Сначала я наношу на стены точки установки всех розеток, выключателей и светильников. Важно помнить, что выключатели в моечной и парной должны находиться за пределами влажных зон. Защищаю отделку пленкой, если работы ведутся в уже частично готовом помещении. Обеспечиваю свободный доступ к местам прохода кабеля через стены.
Я однажды забыл отметить розетку для электрокаменки, и пришлось частично разбирать обшивку. Теперь всегда перепроверяю схему дважды перед тем, как сверлить.
Подготовка стен и оснований
В предбаннике выполняю штробление стен для скрытого монтажа. В деревянных частях устанавливаю направляющие для открытой проводки. Все пазы и полости очищаю от опилок и пыли. Обязательно обрабатываю дерево антисептиком, чтобы избежать гниения в местах контакта с гофрой. При работе использую респиратор и защитные очки, так как бетонная пыль очень едкая.
Поэтапный процесс прокладки проводки
Монтаж провожу строго по алгоритму, чтобы не пропустить важные узлы безопасности.
- Ввод основного кабеля в здание через гильзу в фундаменте (2 часа).

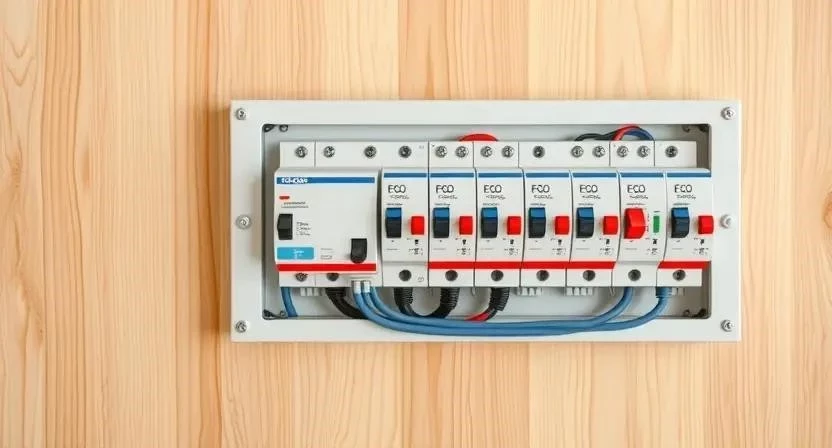

- Установка распределительного щитка в сухом месте (3 часа).
- Прокладка магистральных линий от щитка к комнатам (5 часов).
- Монтаж ответвлений к точкам освещения и розеток (4 часа).
- Установка распаечных коробок с герметизацией (3 часа).
- Прокладка термостойкого кабеля в парилке (4 часа).
- Монтаж понижающего трансформатора на 12-36В для освещения парной (2 часа).

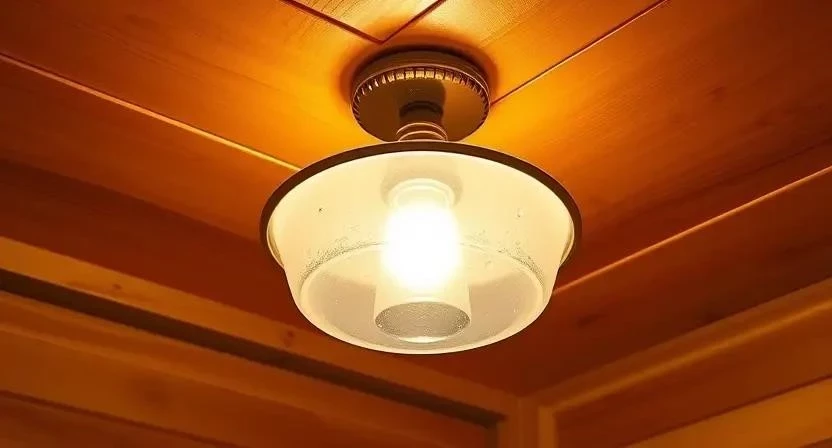

- Установка термостойких плафонов (3 часа).
- Монтаж влагозащищенных розеток IP65 (3 часа).
- Организация заземления по схеме TN-C-S с забивкой контура (4 часа).
- Финальное подключение всех линий в щитке (3 часа).
- Проверка системы под нагрузкой и тестирование УЗО (2 часа).
| Этап работы | Время (ч) | Особенности |
|---|---|---|
| Ввод и щиток | 5 | Герметизация ввода, заземление |
| Прокладка линий | 12 | Использование гофры, фиксация клипсами |
| Монтаж в парной | 9 | Только термокабель, пониженное напряжение |
| Заземление | 4 | Сварка электродов, проверка сопротивления |
| Тестирование | 2 | Проверка срабатывания УЗО |
Тонкости монтажа в «мокрых» зонах
В парилке категорически запрещено ставить розетки. Освещение здесь реализую только через понижающий трансформатор на 12-36В, который выношу за пределы помещения. Это исключает риск смертельного удара током при повреждении изоляции. В моечной розетки также не ставлю, либо использую только специализированные устройства с высокой степенью защиты, вынесенные за пределы зоны прямого попадания воды.
Я установил трансформатор на 12В для освещения парной, и теперь абсолютно спокоен за безопасность семьи — даже при утечке тока ничего не произойдет.
Ошибки, которых следует избегать
Новички часто пренебрегают базовыми правилами, что в условиях бани становится критичным.
- Отсутствие заземления, что делает металлические части электрокаменки опасными.
- Использование дешевой горючей гофры вместо негорючей ПНД.
- Скрутки проводов в распаечных коробках вместо клеммников или пайки.
- Неправильный подбор сечения кабеля (слишком тонкий провод греется под нагрузкой).
- Игнорирование степени защиты IP для светильников в моечной.
Финансовая сторона вопроса
Стоимость материалов зависит от бренда и сложности схемы. При самостоятельном монтаже основная экономия идет на оплате услуг мастера.
| Статья расходов | Кол-во | Цена за ед. | |
|---|---|---|---|
| Кабели (все виды) | 65 м | ~100 руб | 6500 |
| Автоматика и УЗО | 4 шт | 1500 руб | 6000 |
| Гофра и крепеж | 60 м | 40 руб | 2400 |
| Светильники и розетки | 6 шт | 1000 руб | 6000 |
| Расходники (дюбели, лента) | — | 1000 руб | 1000 |
| ИТОГО материалы | — | — | 21900 |
Сравнение затрат: работа мастера по такому объему обойдется примерно в 15-20 тысяч рублей. Своими руками я экономлю эту сумму, но трачу больше времени на изучение ПУЭ.
Эксплуатация и уход за системой
После завершения работ важно не забывать о техническом обслуживании. Раз в полгода я проверяю затяжку всех винтовых контактов в щитке и розетках, так как от перепадов температур они могут ослабнуть. Регулярно тестирую кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. Электроприборы в бане использую только согласно инструкции, не перегружая одну линию несколькими мощными потребителями.
Способы размещения кабеля
Существует несколько вариантов прокладки проводки. Скрытый монтаж под вагонкой выглядит эстетично, но требует тщательного планирования и использования гофры. Открытая проводка в кабель-каналах проще в обслуживании — любой участок можно заменить без разбора стен. Также популярен ретро-стиль с керамическими изоляторами, что придает интерьеру бани особый уют и при этом безопасно.
Ответы на популярные вопросы
Можно ли ставить розетки в парилке?
Категорически нет. Высокая влажность и температура делают любое электрооборудование с напряжением 220В смертельно опасным в этой зоне.
Какой кабель не плавится при высоких температурах?
Для парных зон используйте кабель РКГМ с силиконовой изоляцией, он выдерживает значительный нагрев без потери свойств.
Зачем нужно заземление по схеме TN-C-S?
Эта схема разделяет нулевой рабочий и защитный проводники. В бане это критически важно для корректной работы УЗО, которое мгновенно отключит питание при любой утечке тока на корпус прибора.
