Прокладка электросети на придомовой территории представляет собой сложный технический процесс, требующий строгого соблюдения норм ПУЭ. В среднем стоимость таких работ варьируется от 30 до 150 тысяч рублей, а время реализации занимает от одной до двух недель в зависимости от площади. Чтобы электрика на участке частного дома: как сделать освещение и розетки правильно, была безопасной, необходимо детально продумать каждую линию питания. Грамотный подход исключает короткие замыкания и простои оборудования в зимний период.
Подготовка к реализации проекта
Перед тем как брать в руки инструмент, я всегда оцениваю общую сложность проекта. Нужно понимать, что базовых навыков монтажа недостаточно — потребуется расчет нагрузок, чтобы автоматы не выбивало при одновременном включении насоса и прожекторов. Я рекомендую выбирать для земляных работ сухой сезон, обычно это поздняя весна или ранняя осень, чтобы избежать заплывания траншей водой.
Подбор необходимых материалов
Для уличных работ подходит только специализированный кабель, способный выдержать перепады температур и давление грунта. Я обычно использую кабель ВБбШв, так как он имеет бронированный слой, защищающий от грызунов и случайных ударов лопатой.
- Кабель ВБбШв (сечение зависит от нагрузки)
- Гофротруба ПНД для защиты кабеля в земле
- Распределительный щит с классом защиты не ниже IP65

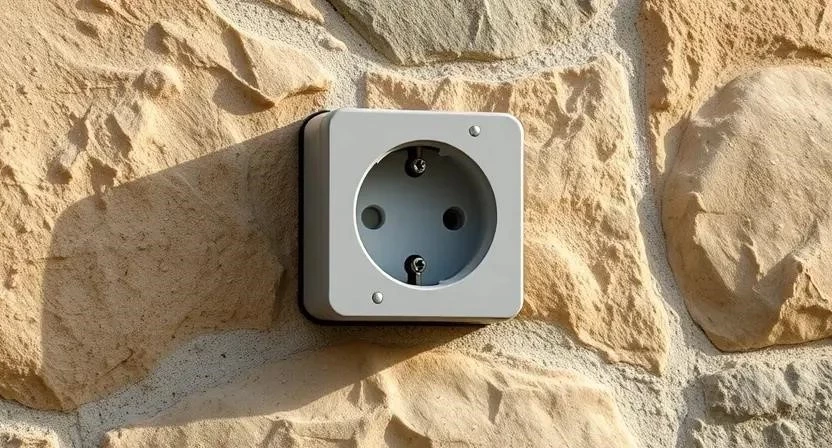

- Уличные розетки с герметичными крышками (IP65)
- Автоматы защиты и УЗО (устройство защитного отключения)
- Комплект для заземляющего контура (стальные уголки или стержни)
- Сигнальная лента для предупреждения о кабеле
- Клеммники с влагозащитными inserts
| Материал | Расход на 1 точку/метр | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВБбШв 3х2.5 | 15-20 м | 120 руб/м | 12 000 руб |
| Гофротруба ПНД 20мм | 15-20 м | 45 руб/м | 4 500 руб |
| Розетка IP65 | 1 шт | 600 руб | 3 000 руб |
| Автомат/УЗО | 2-3 шт | 800 руб | 2 400 руб |
| Сигнальная лента | 20 м | 15 руб/м | 300 руб |
Инструментарий для монтажа
Качественный инструмент сокращает время работы в два раза и гарантирует надежность соединений. Если какой-то прибор нужен на один раз, я советую взять его в аренду, чтобы не переплачивать за дорогостоящее оборудование.

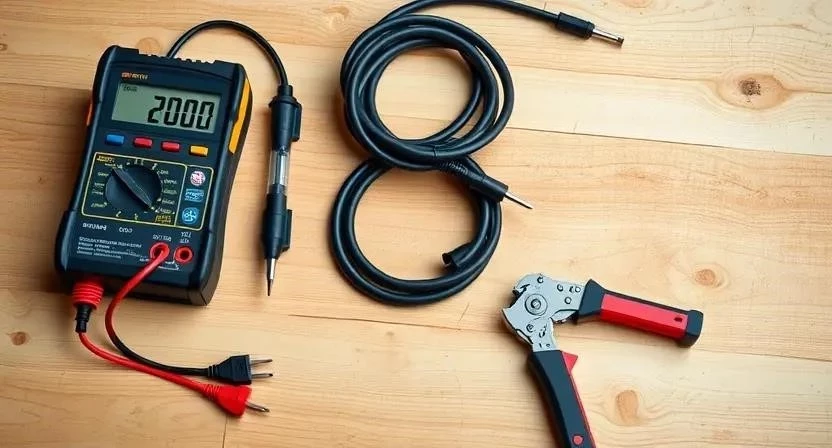

- Мультиметр — проверка напряжения и целостности цепи
- Стриппер — быстрая и аккуратная зачистка изоляции
- Перфоратор — монтаж щитка и крепление опор
- Штроборез — если часть кабеля идет по фундаменту
- Лопата и лом — рытье траншей
- Уровень — установка столбов и щитка по вертикали
- Набор отверток и пассатижи — сборка щитка и подключение
| Инструмент | Назначение | Статус |
|---|---|---|
| Мультиметр | Тестирование сети | Обязательно |
| Стриппер | Зачистка проводов | Желательно |
| Лопата | Земляные работы | Обязательно |
| Перфоратор | Сверление бетона | Обязательно |
| Уровень | Выравнивание | Желательно |
Планирование трасс и разметка
Я всегда начинаю с детального чертежа участка. На нем я отмечаю все будущие потребители: фонари, розетки для газонокосилки, точку подключения насоса. После этого выхожу на территорию и размечаю трассы кабелей с помощью яркой краски или колышков. Это позволяет избежать пересечения с водопроводом или канализацией и убрать все препятствия с пути рытья траншеи.
Подготовка основания и грунта
Рытье траншей — самый трудоемкий этап. Глубина заложения кабеля должна быть достаточной, чтобы его не повредили при сезонном пучении грунта или легком перекапывании грядок. Я заметил, что без песчаной подушки кабель со временем может перетереться об острые камни в почве.
Сначала копаю траншею, затем засыпаю на дно слой песка толщиной 10 см. Это создает мягкий демпфер. В местах установки опор освещения я готовлю бетонные «стаканы», чтобы столбы не наклонились после первой зимы. Перед укладкой кабеля обязательно проверяю грунт на наличие крупных валунов, которые приходится удалять ломом.
Технология монтажа по шагам
- Составление схемы (4 часа). Определение мощностей, выбор сечения кабеля и расстановка точек.
- Монтаж заземления (6 часов). Забивка контура и подключение к главному щиту для защиты от поражения током.
- Установка уличного щитка (3 часа). Монтаж корпуса IP65 и установка автоматики.
- Прокладка кабелей (12 часов). Укладка ВБбШв в гофротрубе по дну траншей.

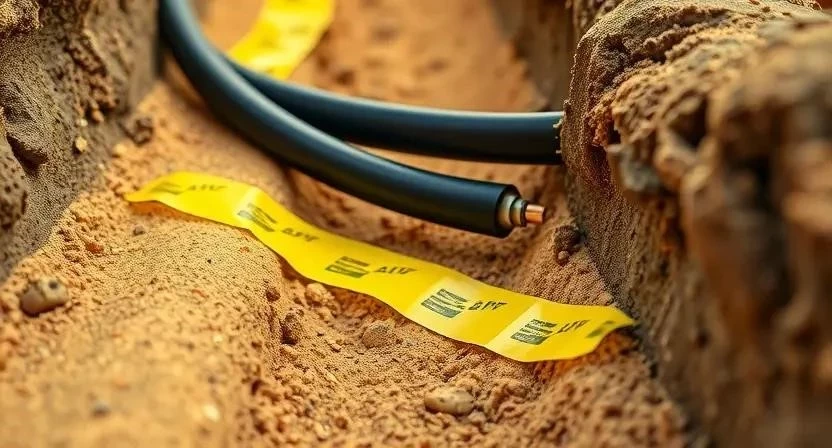

- Создание подушки и ленты (8 часов). Засыпка песком и укладка сигнальной ленты сверху кабеля.
- Монтаж розеток (5 часов). Установка влагозащищенных блоков и подключение проводов.

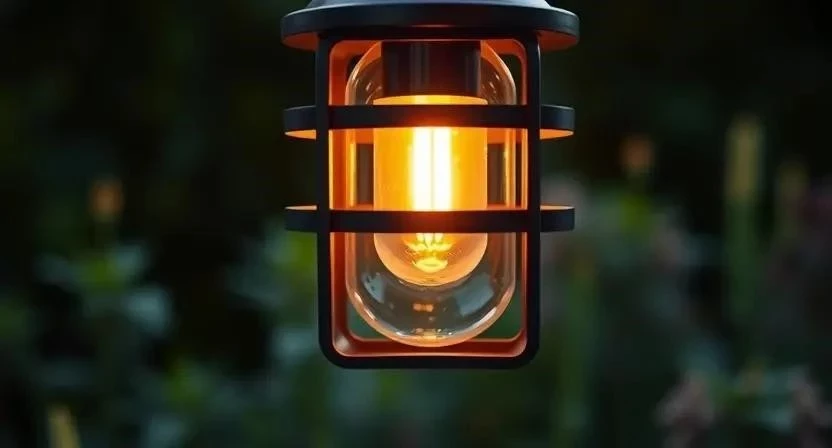

- Система освещения (10 часов). Установка фонарей и прожекторов, соединение в общую сеть.
- Подключение насоса (6 часов). Монтаж питания для погружного или поверхностного оборудования.
- Автоматизация (4 часа). Установка фотореле и датчиков движения для экономии энергии.
- Тестирование (3 часа). Проверка каждого соединения мультиметром и запуск под нагрузкой.
- Засыпка траншей (12 часов). Послойное уплотнение грунта и благоустройство.
- Маркировка (2 часа). Подпись всех линий в щитке для удобства обслуживания.
Технические нюансы и эксплуатация
При работе важно учитывать температурный режим: бетон для опор должен сохнуть минимум 3-7 дней перед тем, как на столб будет оказана серьезная нагрузка. Влагостойкость соединений обеспечивается использованием специальных гелевых муфт или герметичных коробок. Я рекомендую использовать кабели и автоматику одного производителя, чтобы избежать проблем с совместимостью при монтаже в щиток.
Типичные ошибки новичков
Однажды я столкнулся с тем, что у соседа выбивало свет при каждом включении насоса — оказалось, он сэкономил на сечении провода. Вот чего стоит избегать:
- Использование кабеля ПВС или ВВГ (внутренних) вместо бронированного ВБбШв.
- Отказ от УЗО, что смертельно опасно при работе с водой и уличными розетками.
- Слишком мелкое заложение (менее 70 см), из-за чего кабель может быть перебит лопатой.
- Неправильный расчет сечения, приводящий к падению напряжения на длинных линиях.
- Отсутствие заземления, что делает металлические корпуса светильников опасными.
Расчет стоимости работ
Цена проекта сильно зависит от того, делаете вы всё сами или нанимаете профи. Работа мастера включает в себя гарантию и знание всех тонкостей ПУЭ.
| Статья расходов | Количество/Объем | Цена за ед. | |
|---|---|---|---|
| Кабель и гофра | 100 м | 160 руб/м | 16 000 руб |
| Щиток и автоматика | 1 комплект | 8 000 руб | 8 000 руб |
| Розетки и светильники | 8 шт | 1 200 руб | 9 600 руб |
| Расходники (песок, лента) | — | 3 000 руб | 3 000 руб |
| Работа мастера (опция) | Весь объем | 25 000 руб | 25 000 руб |
| Метод реализации | Затраты на материалы | Затраты на работу | Общая сумма |
|---|---|---|---|
| Своими руками | 36 600 руб | 0 руб | 36 600 руб |
| С наймом бригады | 36 600 руб | 25 000 руб | 61 600 руб |
Обслуживание системы
После завершения монтажа сеть требует периодического ухода. Раз в год я рекомендую проверять затяжку контактов в щитке, так как от перепадов температур они могут ослабнуть. Также нужно очищать плафоны светильников от пыли и насекомых, проверять работоспособность датчиков движения и исправность автоматики насоса перед началом поливочного сезона.
Альтернативные решения
Если нет возможности рыть глубокие траншеи, можно рассмотреть использование солнечных светильников для декоративных дорожек. Они не требуют кабеля, но их яркости недостаточно для основного освещения. Еще один вариант — беспроводные системы управления розетками через Wi-Fi, что удобно для управления насосом из дома. Также существует возможность прокладки кабеля в специальных защитных трубах по поверхности, если территория замостина плиткой.
Ответы на частые вопросы
Какую глубину заложения кабеля выбрать?
Оптимально — 70-80 см. Это защитит провод от промерзания и случайного повреждения при садовых работах.
Можно ли использовать обычный ПВС на улице?
Категорически нет. Его изоляция разрушается под воздействием ультрафиолета и влаги, что приведет к короткому замыканию.
Зачем нужно УЗО для уличных розеток?
УЗО мгновенно отключит питание при утечке тока, что спасет человека от удара током в условиях повышенной влажности.
Как защитить кабель от грызунов?
Использовать бронированный кабель ВБбШв или затягивать обычный провод в ПНД-трубу с толстыми стенками.
Какой кабель лучше для насоса?
Рекомендую ВБбШв сечением не менее 2.5 мм², чтобы избежать просадки напряжения при пуске двигателя.
Нужно ли заземлять каждый светильник?
Да, если корпус светильника металлический, заземление обязательно для безопасности.
Как выбрать мощность автомата для освещения?
Обычно достаточно автомата на 10А или 16А, исходя из суммарной мощности всех ламп.
Что делать, если кабель перебит?
Необходимо полностью вырезать поврежденный участок и соединить концы с помощью термоусадочной муфты с гелем.
Меры безопасности: при работе с электричеством обязательно используйте диэлектрические перчатки и очки. Все работы по подключению проводите только при полностью отключенном питании. При работе с химией или герметиками обеспечьте проветривание участка. Никогда не работайте с электросетью во время дождя или сильного тумана.
