Плохой контакт в распределительном щите вызывает локальный нагрев и может привести к пожару. Обычно такая процедура занимает от одного до трех часов в зависимости от размера щитка. Стоимость материалов минимальна, но риск при ошибке слишком высок. Правильная периодичность протяжки винтовых зажимов в щите позволяет избежать аварийных ситуаций. Важно строго соблюдать регламент обслуживания, чтобы техника работала стабильно. Это простая, но критически важная задача для любого владельца недвижимости.
Основы электробезопасности перед началом работ
Работа с электрикой требует группы допуска не ниже III. Я всегда напоминаю, что ПУЭ — это база, которую нельзя игнорировать. Оценка сложности задачи зависит от количества модулей в щитке и типа нагрузки. Если в щите установлены мощные вводные автоматы, риск при ошибке возрастает. Помните, что любое неосторожное движение может привести к короткому замыканию. Безопасность здесь стоит на первом месте, поэтому никакой спешки.
Расходные материалы для обслуживания
Для качественного сервиса понадобятся специфические вещи. Я подбираю их заранее, чтобы не бегать в магазин в процессе работы.
- Специальная токопроводящая смазка для контактов (туба 20 г)
- Наконечники НШВИ 1.5 мм² (упаковка 100 шт)
- Наконечники НШВИ 2.5 мм² (упаковка 100 шт)
- Наконечники НШВИ 4 мм² (упаковка 50 шт)
- Наконечники НШВИ 6 мм² (упаковка 50 шт)
- Маркировочная краска-маркер (белый или желтый цвет)
- Термоусадочные трубки разных диаметров
- Кабельные стяжки нейлоновые (набор)

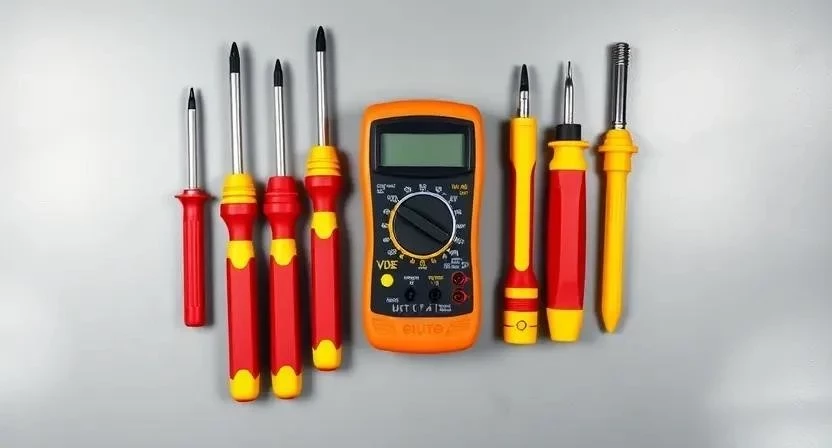

Инструментарий мастера
Качественный инструмент исключает повреждение винтов и гарантирует точность затяжки. Я использую только сертифицированные средства защиты.
- Динамометрическая отвертка с набором бит
- Набор изолированных отверток VDE (до 1000В)
- Цифровой мультиметр с прозвонкой
- Тепловизор для поиска точек перегрева
- Фонарь налобный с мощным светодиодом
- Пассатижи с изолированными ручками
- Стриппер для зачистки изоляции
Подготовка рабочей зоны
Свет должен быть ярким и направленным. Я застилаю пол плотной тканью или картоном, чтобы металлическая стружка или мелкие винты не потерялись в ворсе ковра. Это упрощает уборку и предотвращает попадание мелкого мусора в механизмы. Свободный доступ к щитку обеспечивает безопасность при экстренном отключении питания.

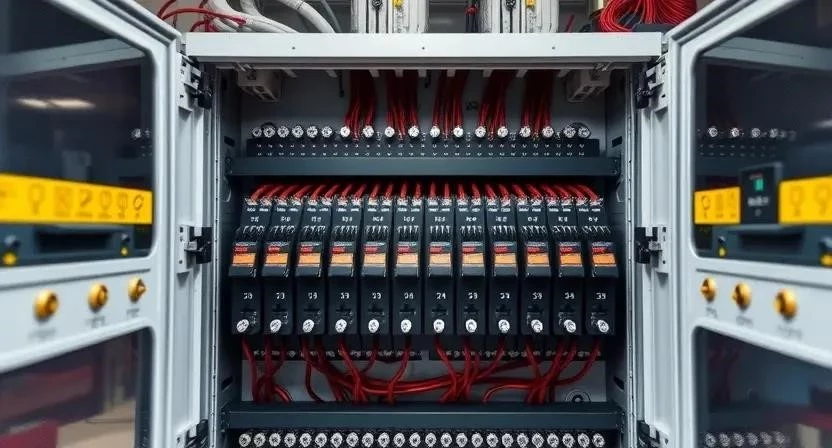

Предварительный этап подготовки щита
Главное правило — полное обесточивание. Я использую двухполюсный размыкатель на вводе. Проверяю отсутствие фазы мультиметром на каждой клемме, даже если автомат выключен. Только после этого аккуратно снимаю пластрон. Если щит запылен, я осторожно удаляю грязь пылесосом с мягкой насадкой, чтобы частицы пыли не стали проводником при подаче напряжения.

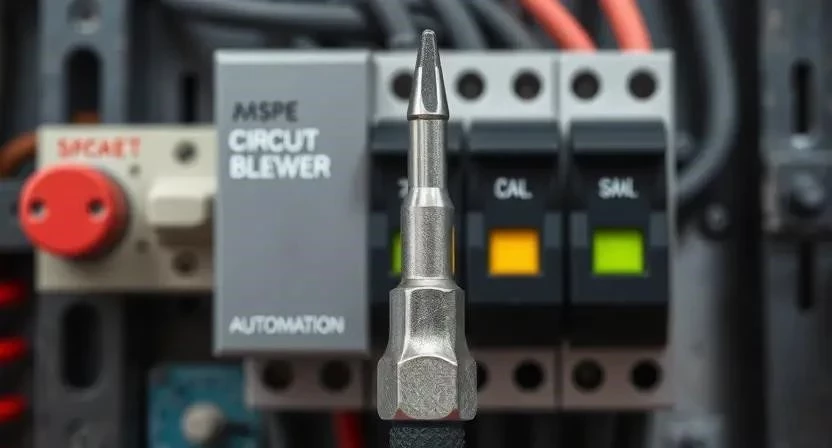

Пошаговая технология протяжки контактов
Процесс требует системности. Я иду строго по схеме, чтобы не пропустить ни одного винта.
- Визуальный осмотр всех клемм на предмет оплавления изоляции и изменения цвета пластика (10 мин).
- Сканирование щита тепловизором под нагрузкой перед отключением для выявления «горячих» точек (15 мин).
- Проверка надежности посадки наконечников НШВИ в зажимах (20 мин).
- Протяжка винтов на вводном автоматическом выключателе согласно моменту затяжки (20 мин).
- Последовательная затяжка всех однополюсных и двухполюсных автоматов (30 мин).
- Проверка и подтяжка контактов на нулевой шине (15 мин).
- Протяжка соединений на шине заземления (15 мин).
- Повторный обход всех точек с динамометрической отверткой для контроля момента (20 мин).
- Очистка корпуса от остатков материалов и проверка целостности проводов (10 мин).
- Установка пластрона и пробный запуск системы под нагрузкой (10 мин).
Однажды я обнаружил, что провод в автомате просто болтался, хотя винт был затянут. Оказалось, жила была плохо зачищена и зажим держал только изоляцию. Это классический пример того, почему визуальный осмотр не заменяет физическую проверку.
Технические нюансы и нормы затяжки

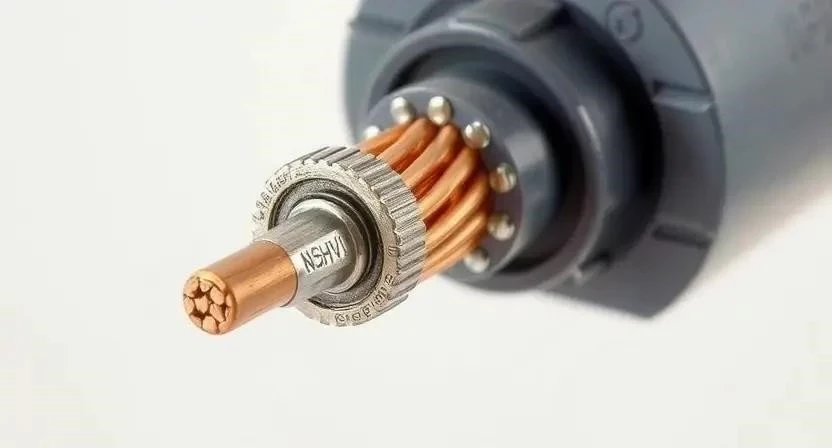

Медь и алюминий ведут себя по-разному. Алюминий «течет» со временем, поэтому его нужно подтягивать чаще. Медные жилы в наконечниках НШВИ более стабильны. Я всегда ориентируюсь на паспорт изделия, так как перетяжка может привести к деформации винта.
| Тип устройства | Рекомендуемый момент (Н*м) | Материал проводника | Особенность |
|---|---|---|---|
| Однополюсный автомат | 2.0 – 2.5 | Медь (НШВИ) | Средняя затяжка |
| Двухполюсный автомат | 2.5 – 3.0 | Медь (НШВИ) | Усиленный зажим |
| Вводной рубильник | 3.5 – 5.0 | Медь/Алюминий | Высокий момент |
| Нулевая шина (DIN) | 1.2 – 1.8 | Медь | Осторожно с резьбой |
| Шина заземления | 1.5 – 2.0 | Медь/Сталь | Плотный прижим |
Типичные ошибки при обслуживании
Новички часто совершают одни и те же промахи. Я составил список того, чего делать категорически нельзя.
- Перетяжка винтов до срыва резьбы или деформации жилы.
- Работа под напряжением «для экономии времени».
- Игнорирование признаков подгорания изоляции (черный налет).
- Использование отверток с изношенными шлицами, которые «слизывают» головку винта.
- Протяжка контактов без предварительного обесточивания.
Я однажды сорвал резьбу на дешевом китайском автомате, потому что тянул «на глаз» без динамометрического ключа. Пришлось менять весь модуль, хотя проблема была в одном винтике.
Расчет стоимости обслуживания
Самостоятельный уход обходится дешево, но требует покупки инструмента. Вызов мастера гарантирует безопасность и наличие оборудования.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия/Разница |
|---|---|---|---|
| Расходные материалы | 500 | 300 (включено) | 200 |
| Инструмент (амортизация) | 1500 (разово) | 0 | -1500 |
| Работа по протяжке | 0 | 2500 – 5000 | 2500+ |
| Тепловизионный контроль | 0 (нет прибора) | 1000 – 2000 | 1000+ |
| 2000 (первый раз) | 3500 – 7000 | 1500 – 5000 |
| Материал | Количество на щит | Цена за ед. (сред) | |
|---|---|---|---|
| Смазка для контактов | 10 г | 400 руб/туба | 200 |
| Наконечники НШВИ | 20 шт | 5 руб/шт | 100 |
| Маркер краска | 1 шт | 250 руб/шт | 250 |
| Стяжки нейлоновые | 10 шт | 2 руб/шт | 20 |
| Термоусадка | 1 метр | 50 руб/м | 50 |
Послеремонтный уход и контроль
После затяжки я наношу контрольные метки краской-маркером на винт и корпус. Это позволяет при беглом осмотре увидеть, если винт начал проворачиваться. Также рекомендую завести простой журнал ТО, где фиксируется дата обслуживания. График следующего осмотра зависит от нагрузки на сеть и качества оборудования.
Альтернативные решения для соединений
Существуют способы вообще забыть о ручной протяжке. Пружинные клеммы (например, WAGO) не требуют обслуживания, так как давление на провод создается стальной пружиной. Также эффективны шинные сборки, которые монтируются на заводе. В последнем объекте я полностью перешел на пружинные зажимы. Забыл о проблеме ослабления контактов навсегда, так как они не подвержены температурному расширению так сильно, как винты.
| Тип здания | Периодичность проверки | Метод контроля | Приоритет |
|---|---|---|---|
| Квартира (стандарт) | 1 раз в 2-3 года | Визуальный + Протяжка | Средний |
| Частный дом (с котлом) | 1 раз в год | Тепловизор + Протяжка | Высокий |
| Офисное помещение | 1 раз в год | Протяжка по регламенту | Высокий |
| Производственный цех | 1 раз в полгода | Тепловизор + Динамометр | Критический |
| Гараж/Дача | Перед сезоном | Визуальный + Протяжка | Средний |
Часто задаваемые вопросы
Нужно ли тянуть контакты в новом щите?
Да, обязательно. Даже заводская затяжка может быть недостаточной, а в процессе транспортировки или первого прогрева металл «усаживается». Я всегда перепроверяю новый щит через месяц после запуска.
Что делать, если сорвана резьба в автомате?
Такой автомат считается непригодным. Не пытайтесь использовать более крупный винт или суперклей. Только замена модуля на новый, иначе контакт будет нестабильным, что приведет к перегреву.
Как часто проверять контакты в частном доме?
В частном секторе нагрузки часто выше из-за сезонной техники (насосы, обогреватели). Рекомендую проводить ревизию один раз в год, желательно осенью перед началом отопительного сезона.
Меры безопасности:
При работе обязательно используйте диэлектрические перчатки и защитные очки. Проветривайте помещение, если используете химические очистители. Никогда не работайте в одиночку в электрощите — рядом должен быть человек, способный обесточить сеть или оказать помощь. Помните, что электричество не дает второго шанса.
