Проверка контактов в электрощите своими руками

Ослабление винтовых соединений в электрощите приводит к перегреву проводов и риску возникновения пожара. Такая процедура занимает около 2-3 часов и требует базовых навыков работы с электрикой. Проверка контактов в щитке своими руками позволяет вовремя обнаружить окисление или оплавление изоляции. Правильный подход к ревизии гарантирует стабильную работу всей сети в доме.

Подготовка и оценка сложности работ

Работа считается средней сложности. Нужно понимать основы электробезопасности и уметь пользоваться индикатором. Я обычно выделяю на это свободное утро, чтобы не спешить и действовать внимательно. Ревизию стоит проводить раз в год или сразу после сильных скачков напряжения в сети.

Расходные материалы для обслуживания

Понадобятся наконечники НШВИ для многожильного провода, изолента и специальный очиститель контактов. Покупать всё лучше в строительных гипермаркетах или специализированных магазинах электрики. Важно подобрать наконечники строго под сечение вашего кабеля.

• Наконечники НШВИ разных сечений.
• Изолента ПВХ (черная, синяя, желто-зеленая).
• Спрей-очиститель контактов.
• Термоусадочные трубки.
• Зажимы для временного соединения.
• Маркировочные бирки для проводов.
• Стяжки нейлоновые для кабеля.
• Мелкая наждачная бумага (Р600).

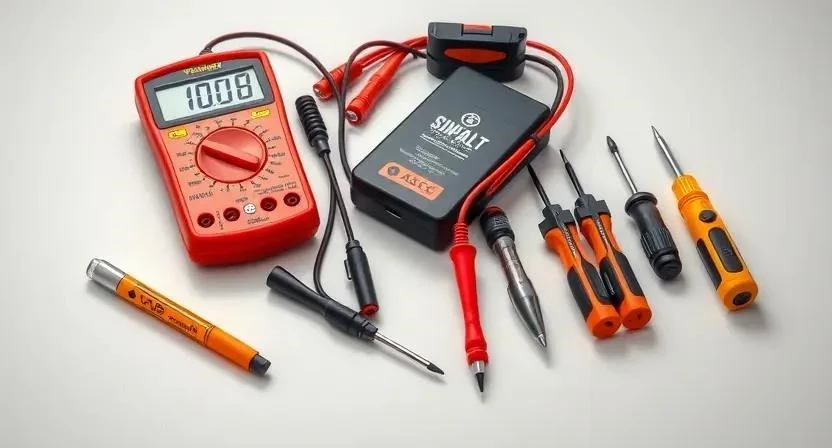

Инструментарий для диагностики

Без хорошего набора отверток тут не обойтись. Мультиметр и индикаторная отвертка — это база для любого электрика. Тепловизор стоит дорого, но его можно взять в аренду на сутки, чтобы точно найти точку перегрева без разбора щита.

• Набор отверток с разными шлицами.
• Индикаторная отвертка для поиска фазы.

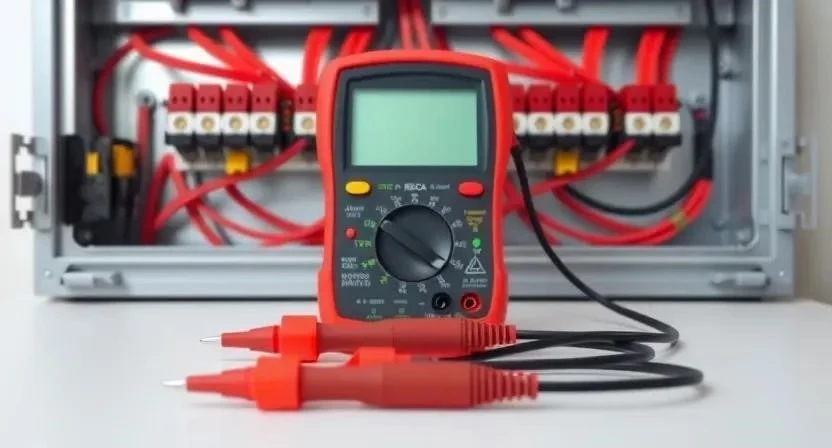

• Цифровой мультиметр.
• Мощный светодиодный фонарь.
• Пассатижи или кусачки.
• Стриппер для зачистки изоляции.
• Кримпер для обжима наконечников.
• Кисть для удаления пыли.

Организация рабочего места

Сначала я расчищаю всё пространство перед щитком. Нужно поставить мощную лампу или использовать налобный фонарь. Пол застилаю старой пленкой, чтобы опилки или грязь не разлетались по комнате. Окна открываю для вентиляции, особенно если планирую использовать химический очиститель.

Первичная очистка и осмотр

Пыль в щитке работает как изолятор или, наоборот, способствует короткому замыканию при высокой влажности. Использую пылесос с узкой насадкой и сухую кисть. Проверяю, чтобы дверца закрывалась плотно, а корпус не имел трещин. Внимательно смотрю на изоляцию проводов — нет ли на ней микротрещин или следов оплавления. Это критично, так как поврежденный кабель может искрить и привести к пожару.

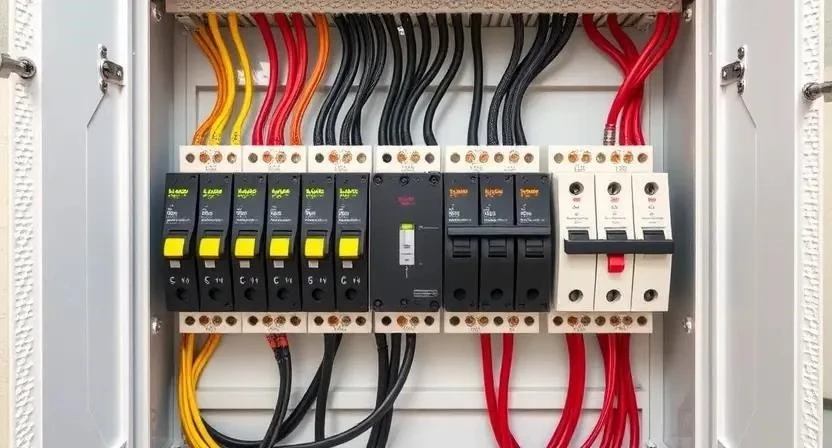

Процесс проверки контактов по шагам

Работа с электричеством не терпит суеты. Я всегда действую по строгому алгоритму, чтобы ничего не забыть и не подвергать себя опасности.

1. Полное обесточивание сети: выключаю вводной автомат (2 мин).
2. Проверка отсутствия напряжения индикатором на всех шинах (3 мин).
3. Визуальный осмотр: ищу потемнения пластика и оплавленную изоляцию (10 мин).
4. Затяжка винтовых соединений на всех автоматах и УЗО (20 мин).
5. Ревизия контактов на нулевой и заземляющей шинах (15 мин).
6. Очистка окислившихся клемм специальным спреем или наждачкой (15 мин).
7. Проверка целостности жил в клеммах — не перетянуты ли они (10 мин).
8. Переобжим наконечников, если заметил разлохмачивание жил (20 мин).
9. Финальная затяжка всех соединений с умеренным усилием (15 мин).
10. Прозвонка мультиметром для исключения короткого замыкания (10 мин).
11. Постепенное включение нагрузки по одному автомату (10 мин).
12. Контрольный осмотр под нагрузкой: проверяю запах и звук (10 мин).

Однажды я обнаружил, что винт на нулевой шине почти выкрутился. Провод просто висел на честном слове, а клемма была черной от гари. Хорошо, что заметил это вовремя, иначе мог сгореть весь щиток.

Технические тонкости и нюансы

Высокая влажность в помещении ускоряет окисление меди. При зачистке проводов даю очистителю высохнуть 5-10 минут. Никогда не соединяю медь с алюминием напрямую — использую специальные переходные клеммы. Важно не перетягивать винты: если пережать жилу, она может лопнуть, и контакт станет еще хуже.

Типичные ошибки новичков

Самое страшное — работать под напряжением. Многие думают, что «чуть-чуть подтянуть» безопасно, но одна ошибка ведет к сильному удару током.

1. Использование слишком больших или маленьких отверток (слизывают грани винта).
2. Игнорирование легкого налета окисла на меди.
3. Перетяжка клемм до разрыва медных жил.
4. Забытая проверка отсутствия напряжения перед касанием.
5. Отсутствие маркировки проводов при их переподключении.

Помню, как сосед пытался затянуть контакт обычной строительной отверткой с широким жалом. В итоге он просто слизал шлиц винта на дорогом автомате, и пришлось менять весь модуль.

Смета на проведение работ

Стоимость материалов минимальна, основные затраты идут на инструменты. Если вызывать мастера, цена будет выше из-за выезда и квалификации специалиста.

Я решил сделать проверку сам и потратил около 4 тысяч на базовый набор инструментов. В следующем году ревизия обойдется мне почти бесплатно, так как всё оборудование уже есть в гараже.

Правила эксплуатации и уход

Рекомендую завести график: полная проверка раз в год, визуальный осмотр раз в квартал. Срочно лезьте в щиток, если почувствовали запах горелой пластмассы или заметили мерцание света в комнатах. Держите дверцу щитка закрытой, чтобы внутрь не попадала пыль и домашние животные.

Другие способы диагностики

Если не уверены в своих силах, закажите диагностику тепловизором. Это самый точный метод: перегретый контакт светится ярко-желтым даже через изоляцию. Также стоит подумать о замене старых «пробок» на модульный щит с УЗО и дифф-автоматами. Безынерционные зажимы (пружинные) вообще избавляют от проблемы ослабления винтов со временем.

Меры безопасности

Безопасность превыше всего. Обязательно используйте диэлектрические перчатки и защитные очки. При работе с химическими очистителями обеспечьте проветривание помещения. Никогда не работайте в щитке с мокрыми руками или стоя на влажном полу. Помните об электробезопасности: сначала выключаем, затем проверяем индикатором, и только потом касаемся проводов.

Ответы на частые вопросы

Как часто нужно подтягивать контакты? Раз в год, особенно в старых домах с алюминиевой проводкой.

Что делать если провод обломился в автомате? Отрезать поврежденный участок, зачистить и обжать новым наконечником НШВИ.

Можно ли проверять контакты под напряжением? Категорически нет. Это смертельно опасно для жизни.

Чем опасен окисленный контакт? Сопротивление растет, контакт греется, что ведет к оплавлению изоляции и пожару.

Какой мультиметр выбрать для проверки щитка? Подойдет любой цифровой с режимом прозвонки и измерением переменного напряжения до 600В.

Почему греются автоматы? Либо из-за перегрузки сети, либо из-за плохого контакта на клемме.

Нужны ли наконечники на гибком проводе? Обязательно. Без них винт просто перерезает медные жилы.

Что делать если щиток старого типа с пробками? Рекомендую полную замену на современный модульный, так как старые системы небезопасны.
