Расчет электрической нагрузки начинается с детальной инвентаризации всех приборов в помещении. Ошибка в вычислениях часто приводит к оплавлению изоляции или возникновению пожара. Профессиональный аудит сети занимает от 2 до 4 часов, а его стоимость варьируется от 3 000 до 7 000 рублей. Чтобы правильно рассчитать нагрузку на электросеть, необходимо учитывать пиковые значения потребления и технические лимиты проводки.
Факторы, влияющие на бюджет и допустимую мощность

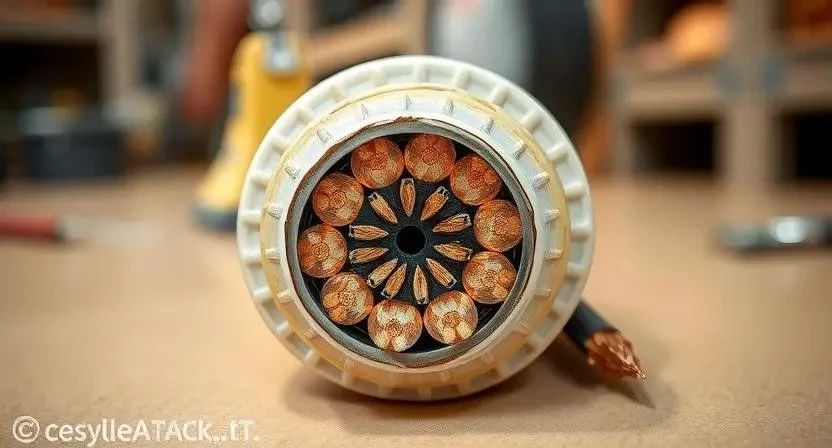

Материал жил играет ключевую роль в определении предела нагрузки. Медь проводит ток значительно лучше алюминия, поэтому современные стандарты требуют использования именно медных кабелей. Я однажды столкнулся с ситуацией, когда в старой хрущевке алюминиевый провод сечением 2.5 мм² просто начал плавиться из-за включенного одновременно чайника и стиральной машины. Это произошло потому, что алюминий имеет большее сопротивление и быстрее греется.
Сечение кабеля напрямую определяет, сколько Ампер выдержит линия до критического перегрева. Тип изоляции также важен: например, безгалогенные составы (LS) стоят дороже, но они безопаснее при пожаре. Способ прокладки в стенах влияет на теплоотвод. Кабель в штробе греется сильнее, чем проложенный открыто, что может снизить его допустимую мощность на 10-15%.
Методика вычисления мощности и силы тока
Для определения силы тока используется базовая формула: P = U * I, где P — мощность в Ваттах, U — напряжение (в России стандарт 220В), а I — сила тока в Амперах. Чтобы перевести киловатты в амперы, нужно суммарную мощность в Ваттах разделить на 220. Я рекомендую всегда закладывать запас мощности в 20%, чтобы сеть не работала на пределе.
Важным нюансом является коэффициент одновременности. Вы вряд ли включите одновременно духовку, утюг, пылесос и кондиционер во всех комнатах. Обычно этот коэффициент составляет 0.7 для жилых помещений, что позволяет не завышать сечение кабеля излишне.
- Составить полный список всех электроприборов в доме (15 мин).
- Найти мощность каждого устройства в Ваттах по паспорту (20 мин).
- Сложить все значения для получения суммарной мощности (10 мин).
- Применить коэффициент одновременности (умножить сумму на 0.7) (10 мин).
- Разделить итоговую мощность на напряжение 220В (5 мин).
- Определить необходимый ток в Амперах (5 мин).
- Подобрать сечение кабеля согласно техническим нормам (10 мин).
- Выбрать номинал автоматического выключателя, который чуть меньше предела кабеля (10 мин).
- Спланировать разделение нагрузки по группам (30 мин).
- Рассчитать общую длину кабеля с учетом запаса (20 мин).
- Закупить сертифицированные материалы (2-3 часа).
- Проверить исправность всех инструментов перед монтажом (10 мин).
Ценовые предложения на кабели и защиту
Рынок предлагает широкий выбор кабеля ВВГнг-LS. Самый ходовой вариант для розеток — сечение 2.5 мм², для освещения — 1.5 мм². Я часто вижу, как люди покупают дешевый кабель по ТУ, но его реальное сечение оказывается меньше заявленного. Лучше переплатить 15% за ГОСТ, чтобы быть уверенным в безопасности.

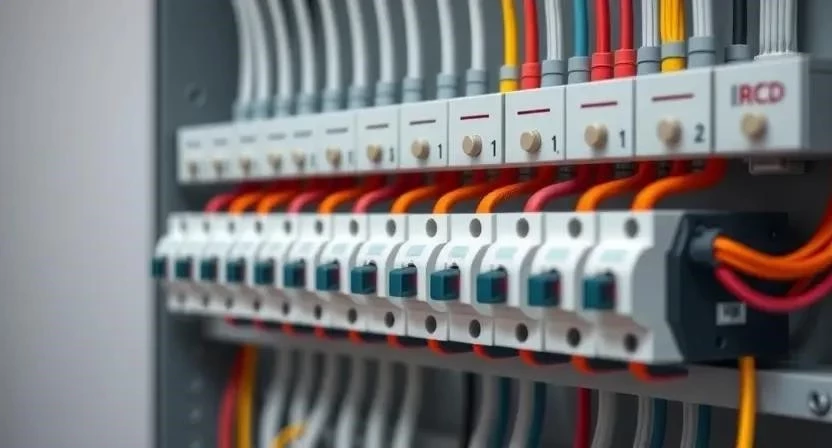

Автоматические выключатели и УЗО делятся на бюджетный (например, IEK) и премиальный (Schneider Electric, ABB) сегменты. Премиальные бренды работают точнее и служат дольше, что критично для защиты от короткого замыканию.
- Кабель ВВГнг-LS 1.5 мм² (для света)
- Кабель ВВГнг-LS 2.5 мм² (для розеток)
- Кабель ВВГнг-LS 4 мм² (для мощных линий)
- Автоматический выключатель 16А (стандарт для розеток)
- Автоматический выключатель 10А (стандарт для света)
- УЗО с током утечки 30мА (общая защита)
- УЗО с током утечки 10мА (для влажных зон)
- Распределительный щиток на 12-24 модуля

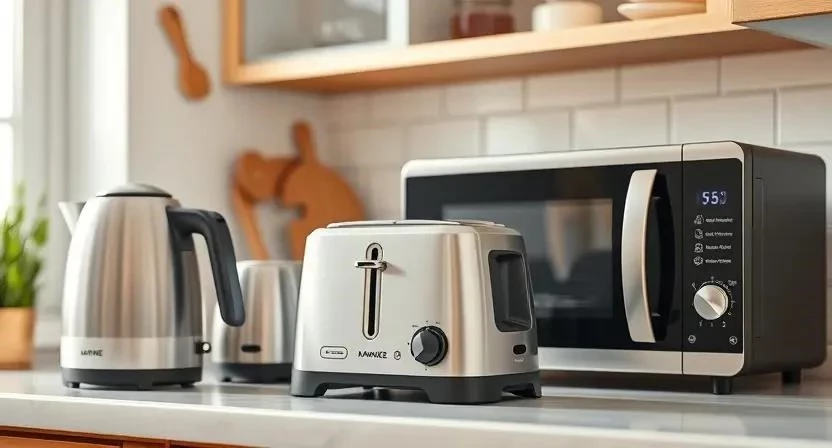

Таблица 1. Мощность и ток потребления основных бытовых приборов
| Прибор | Мощность (Вт) | Ток (А) | Уровень нагрузки | Приоритет линии |
|---|---|---|---|---|
| Электрический чайник | 2200 | 10.0 | Высокий | Отдельная |
| Духовой шкаф | 3000 | 13.6 | Высокий | Отдельная |
| Холодильник | 400 | 1.8 | Низкий | Общая |
| Пылесос | 1500 | 6.8 | Средний | Общая |
| Утюг | 2000 | 9.1 | Высокий | Общая |
| Микроволновка | 1200 | 5.4 | Средний | Общая |
Расценки на электромонтажные услуги
Нанимать специалиста для диагностики сети — разумное решение. Мастер проверит сопротивление изоляции и реальное состояние контактов в щитке. Я заметил, что многие экономят на вводном автомате, ставя слишком мощный, который просто не срабатывает при перегрузке, позволяя кабелю гореть внутри стены.
Стоимость замены вводного автомата или прокладки новых силовых линий зависит от сложности доступа к проводке и региона. Профессиональный монтаж гарантирует, что все соединения будут затянуты с нужным усилием, что исключает искрение.
Таблица 2. Соответствие сечения медного кабеля допустимой нагрузке
| Сечение (мм²) | Макс. ток (А) | Макс. мощность (кВт) | Материал | Назначение |
|---|---|---|---|---|
| 1.5 | 19 | 3.5 | Медь | Освещение |
| 2.5 | 25 | 5.5 | Медь | Розетки |
| 4 | 32 | 7.5 | Медь | Силовые линии |
| 6 | 40 | 10 | Медь | Плита/Духовка |
| 10 | 50 | 15 | Медь | Ввод в квартиру |
Сопутствующие траты при модернизации сети
Помимо основных материалов, возникают дополнительные расходы. Штробление стен под кабель — один из самых дорогих и грязных этапов. Если стены из бетона, стоимость работ возрастает из-за износа алмазного инструмента.
Я советую сразу заменить старые розетки на усиленные, особенно в кухне. Также стоит предусмотреть покупку качественного распределительного щитка с запасом по модулям на случай будущего расширения сети.
- Штробление бетонных стен (погонный метр)
- Замена розеток на усиленные серии
- Монтаж распределительного щитка
- Разработка проекта электроснабжения
- Покупка пластиковых кабель-каналов или гофры
- Установка заземляющего контура
- Монтаж соединительных коробок
Расчеты нагрузки для разных типов помещений
Рассмотрим конкретные примеры. Для типовой кухни с чайником, духовкой и холодильником суммарная пиковая мощность может достигать 6-8 кВт. В таком случае необходимо минимум две отдельные линии с сечением 2.5 мм² и автоматы на 16А.
Для однокомнатной квартиры обычно достаточно одного общего ввода на 25-32А. В двухкомнатной квартире нагрузка распределяется более широко, что требует установки более сложного щитка с разделением на зоны: свет, розетки комнат, «мокрая» зона (ванная, кухня).
Таблица 3. Пример сметы на обновление защиты щитка
| Наименование | Кол-во | Цена (средняя) | Бренд | |
|---|---|---|---|---|
| Автомат 16А | 4 шт | 400 руб | 1600 руб | Schneider |
| УЗО 30мА | 2 шт | 1200 руб | 2400 руб | ABB |
| Шина фазная | 1 шт | 500 руб | 500 руб | IEK |
| Щиток на 12 мод. | 1 шт | 2000 руб | 2000 руб | IEK |
| Работа мастера | 1 усл. | 5000 руб | 5000 руб | Частник |
Таблица 4. Расценки на основные электромонтажные работы по регионам
| Работа | Москва | СПб | Регион А | Регион Б | Регион В |
|---|---|---|---|---|---|
| Диагностика сети | 3000 руб | 2500 руб | 1500 руб | 1200 руб | 1000 руб |
| Замена автомата | 1500 руб | 1200 руб | 800 руб | 700 руб | 600 руб |
| Линия (за метр) | 600 руб | 500 руб | 300 руб | 250 руб | 200 руб |
| Установка розетки | 400 руб | 350 руб | 200 руб | 1500 руб | 120 руб |
| Сборка щитка | 5000 руб | 4000 руб | 2500 руб | 2000 руб | 1500 руб |
Способы оптимизации затрат без потери качества
Грамотное распределение нагрузки по группам позволяет избежать покупки излишне дорогих кабелей большого сечения. Вместо одной линии на 6 мм², лучше проложить две по 2.5 мм², если это технически возможно. Я всегда проверяю фактическое сечение жилы штангенциркулем, потому что кабель по ТУ часто оказывается тоньше заявленного на 10-15%.
Использование реле напряжения защитит технику от скачков в сети, что в итоге сэкономит деньги на ремонте бытовых приборов. Выбор качественного кабеля по ГОСТу — это инвестиция, которая исключает необходимость переделывать проводку через 5-7 лет.
- Разделение потребителей на группы (свет / розетки / кухня).
- Установка реле напряжения на вводе в квартиру.
- Покупка кабеля строго по ГОСТу, а не по ТУ.
- Самостоятельная диагностика простых участков сети.
- Балансировка нагрузки между фазами (для трехфазных сетей).
Ответы на частые вопросы
Разберем типичные ситуации. Если вилка в розетке греется, значит, либо плохой контакт в самой розетке, либо прибор потребляет ток, превышающий возможности данной линии. Это опасный признак, требующий немедленной замены розетки или проверки сечения провода.
Ставить автомат на 25А на старую алюминиевую проводку категорически нельзя. Кабель сгорит раньше, чем сработает защита. Проверить нагрузку без спецприборов можно по косвенным признакам: мерцание света при включении чайника или нагрев проводов в щитке. Если свет часто выбивает, причинами могут быть перегрузка сети или неисправность одного из приборов (короткое замыкание).
Меры безопасности:
Безопасность при работе с электричеством превыше всего. Обязательно используйте диэлектрические перчатки и защитные очки. Перед любым касанием проводов проверьте отсутствие напряжения индикатором. Проветривайте помещение, если используете химические очистители для контактов. Никогда не работайте под напряжением и не допускайте попадания воды в электрощиток.
Необходимые инструменты и материалы:

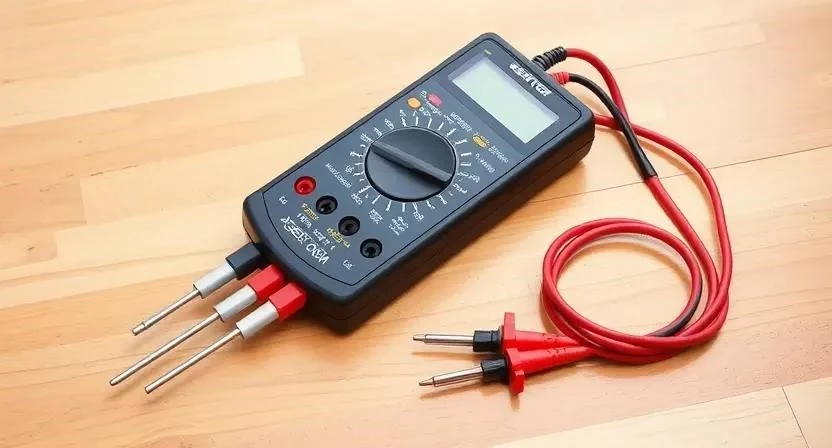

- Инструменты: Мультиметр, индикаторная отвертка, стриппер, пассатижи, фонарь, набор отверток, штангенциркуль.
- Материалы: Кабель ВВГнг-LS (1.5 и 2.5 мм²), автоматы 10А/16А, УЗО 30мА, распределительный щиток, клеммники Wago, гофра ПВХ.
