Проектирование электрики в срубе или брусе начинается с определения суммарной нагрузки всех потребителей. Ошибка в расчетах может привести к перегреву кабеля и пожару, поэтому точность здесь важнее всего. Обычно расчет мощности электропроводки в деревянном доме занимает пару дней, а стоимость материалов напрямую зависит от количества розеток и выбора сечения кабеля. Правильный подход гарантирует безопасность жилья и стабильную работу техники.
Факторы, влияющие на мощность и стоимость системы
Выбор между однофазной сетью (220 В) и трехфазной (380 В) определяет возможности дома. Однофазная подходит для небольших коттеджей с минимальным набором техники. Трехфазная сеть необходима, если планируется установка мощного электрокотла, сауны или мастерской с профессиональным оборудованием. Я часто сталкивался с ситуациями, когда владельцы экономили на вводе 380 В, а потом не могли включить чайник и стиральную машину одновременно без вылета автоматов.
Общая площадь помещений и количество точек потребления также диктуют бюджет. Чем больше розеток и выключателей, тем выше расход кабеля и стоимость монтажа. В деревянном доме особое внимание уделяется горючести материалов, что заставляет использовать более дорогую изоляцию и защитные короба.
Методика расчета материалов и подбор сечения
Для определения суммарной мощности нужно сложить потребляемую энергию всех приборов, которые могут работать одновременно. Используется простая формула: P = U * I, где P — мощность в Ваттах, U — напряжение (220 В), I — сила тока в Амперах. Чтобы найти силу тока, нужно мощность прибора разделить на напряжение.
Я однажды считал нагрузку для соседа и обнаружил, что он совсем забыл про бойлер и систему полива. В итоге пришлось переделывать вводной автомат, чтобы сеть не сгорела в первый же месяц. Чтобы не ошибиться, я составил таблицу основных потребителей.
| Прибор | Средняя мощность (кВт) | Количество | |
|---|---|---|---|
| Электрочайник | 2.2 | 1 | 2.2 |
| Стиральная машина | 2.0 | 1 | 2.0 |
| Духовой шкаф | 3.0 | 1 | 3.0 |
| Кондиционер | 1.5 | 2 | 3.0 |
| Освещение (весь дом) | 0.5 | 1 | 0.5 |
Длина кабеля считается по готовой схеме электроснабжения. К длине каждой линии от щитка до розетки добавляют 10-15% запаса на изгибы и подрозетники. Для медной проводки выбор сечения зависит от тока.
| Сечение жилы (мм²) | Макс. ток (А) | Макс. нагрузка (кВт) | Применение |
|---|---|---|---|
| 1.5 | 16 | 3.5 | Освещение |
| 2.5 | 25 | 5.5 | Розетки общего назначения |
| 4.0 | 32 | 7.0 | Мощные приборы (плиты) |
| 6.0 | 40 | 8.8 | Вводной кабель |
| 10.0 | 50 | 11.0 | Магистральные линии |
Стоимость материалов для электромонтажа

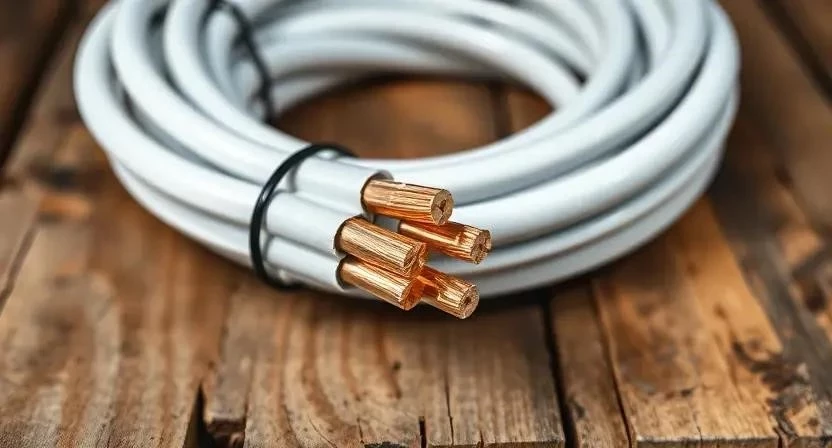

Основной упор делается на негорючие кабели. Я рекомендую использовать NYM или ВВГнг-LS, так как они имеют усиленную изоляцию, которая не поддерживает горение. В деревянном доме это критически важно для пожарной безопасности.
- Кабель ВВГнг-LS 3х2.5 (для розеток)
- Кабель ВВГнг-LS 3х1.5 (для света)
- Автоматические выключатели (номиналы 10А, 16А, 25А)
- Устройства защитного отключения (УЗО)
- Распределительные коробки из негорючего пластика
- Кабель-каналы или металлические гофротрубы
- Подрозетники для деревянных стен
- Электрический щит на DIN-рейку
- Клеммники WAGO для соединений
- Изолента профессиональная
Ценовые сегменты сильно разнятся. Бюджетные варианты от российских заводов вполне справляются, но премиум-бренды (например, Schneider Electric или ABB) предлагают более высокую надежность срабатывания автоматов. Сам проверял дешевые китайские автоматы — они часто срабатывают с задержкой, что опасно при коротком замыкании.
Характеристики кабеля, которые я всегда проверяю перед покупкой:
- Материал жилы — только медь
- Маркировка нг-LS (не поддерживающий горение, с низким дымовыделением)
- Толщина изоляции согласно ГОСТ
- Гибкость оболочки для удобства укладки
- Стойкость к перепадам температур
- Наличие заземляющей жилы
- Соответствие заявленному сечению (замер штангенциркулем)
Расценки на электромонтажные работы
Стоимость работ зависит от способа прокладки. Открытый монтаж в пластиковых коробах обходится дешевле и проще в обслуживании. Скрытая проводка в деревянном доме требует укладки кабеля в металлические трубы, что значительно увеличивает цену за метр.
- Разметка точек расположения розеток и выключателей (1-2 часа)
- Бурение отверстий в брусе или срубе (3-5 часов)
- Монтаж металлических труб для скрытой прокладки (1-2 дня)
- Протяжка кабеля через трубы или укладка в короба (2-3 дня)
- Установка и подключение подрозетников (1 день)
- Сборка и монтаж электрического щита (1 день)
- Монтаж светильников и выключателей (1 день)
- Финальное тестирование сети под нагрузкой (3-4 часа)
Я предпочитаю скрытую проводку в стальных трубах, так как это создает дополнительный барьер между кабелем и деревом. Это медленнее, но спокойнее спать ночью.
| Вид работы | Цена за ед. (руб) | Срок выполнения | Особенности |
|---|---|---|---|
| Прокладка кабеля в гофре | 250 — 400 / м | Быстро | Открытый способ |
| Прокладка в металл. трубе | 600 — 900 / м | Медленно | Макс. безопасность |
| Установка розетки/выключателя | 300 — 500 / шт | Быстро | С подключением |
| Сборка щита (до 12 модулей) | 3000 — 7000 / шт | Средне | С настройкой УЗО |
| Штробление дерева | 400 — 700 / м | Медленно | Требует аккуратности |
Дополнительные расходы при обустройстве сети
Помимо кабеля и автоматов, возникают сопутствующие траты. Создание контура заземления — обязательный этап. Без него УЗО не будет работать эффективно, а техника может ударить током.

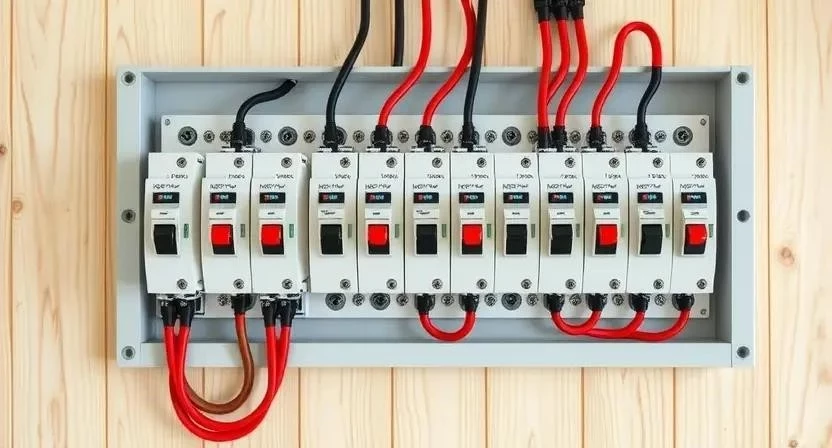

Сборка электрощита требует покупки качественных шин и гребенок. Также стоит заложить бюджет на услуги проектировщика, если дом сложной планировки. Транспортные расходы на доставку длинных бухт кабеля и труб часто недооценивают, но они могут составить до 5% от сметы.
Примеры смет для домов разной площади
Рассмотрим два типовых варианта. В первом случае дом 60 м², где используется однофазная сеть. Во втором — 120 м² с трехфазным вводом и большим количеством техники.
| Статья расходов | Дом 60 м² (руб) | Дом 120 м² (руб) | Примечание |
|---|---|---|---|
| Кабель (всего) | 12 000 | 28 000 | ВВГнг-LS |
| Автоматы и УЗО | 5 000 | 12 000 | Разные бренды |
| Щиток и комплектующие | 3 000 | 7 000 | Размер корпуса |
| Гофра/трубы/короба | 4 000 | 11 000 | Зависит от метода |
| Работа мастера | 20 000 | 45 000 | Средние расценки |
| 44 000 | 103 000 | Примерный расчет |
Экономия при самостоятельном выполнении работ может составить от 20 до 45 тысяч рублей. Однако я заметил, что новички часто ошибаются в группировке линий, что приводит к перегрузке отдельных фаз.
Способы оптимизации затрат
Сэкономить можно без потери качества, если подойти к процессу с умом. Не обязательно покупать самые дорогие бренды для простых линий освещения, но на вводном щите экономить нельзя.
- Группируйте потребителей по комнатам, чтобы сократить длину кабеля.
- Покупайте кабель бухтами по 100 метров — это дешевле, чем нарезка.
- Выбирайте проверенных российских производителей кабеля (ГОСТ).
- Оптимизируйте схему разводки, объединяя слабые приборы на одну линию.
- Закупайте комплектующие в крупных оптовых центрах, а не в строительных гипермаркетах.
Я всегда использую этот метод: сначала рисую детальный план на миллиметровке, а потом считаю длину каждой линии. Это избавляет от лишних закупок и остатков кабеля, которые потом просто валяются в гараже.
Часто задаваемые вопросы (FAQ)
Какой номинал автомата выбрать для бойлера?
Обычно для стандартного бойлера мощностью 1.5-2.5 кВт достаточно автомата на 16А. Обязательно ставьте отдельную линию и УЗО с током утечки 30мА, так как вода и электричество — опасное сочетание.
Обязательно ли делать заземление в деревянном доме?
Да, это жизненно необходимо. Заземление отводит ток утечки в землю, предотвращая поражение человека при пробое изоляции прибора. В деревянном доме риск возгорания при утечке тока выше.
Можно ли использовать алюминиевую проводку?
Категорически нет. Алюминий текуч, он ослабляет контакты в клеммах, что ведет к искрению и нагреву. В деревянном доме алюминий — это прямой путь к пожару. Только медь.
Меры безопасности при монтаже:
При работе с электрикой используйте диэлектрические перчатки и индикаторную отвертку. Перед началом работ полностью обесточьте сеть. При сверлении дерева используйте респиратор, чтобы не вдыхать мелкую древесную пыль. Никогда не оставляйте оголенные провода под напряжением без изоляции.
