Объединение нуля и земли в щитке создает риск появления фазного напряжения на корпусах бытовых приборов. Такая ошибка превращает корпус стиральной машины или бойлера в источник удара током. Аудит щитка на наличие подобных перемычек занимает около 1 часа. Стоимость исправления этой ошибки своими руками минимальна, но цена промедления может быть фатальной. Правильная организация электробезопасности в квартире исключает подобные риски.
Разберемся в основах. В электротехнике существует несколько систем заземления: TN-C, TN-S и TN-C-S. В старой системе TN-C рабочий ноль и защитное заземление объединены в один проводник (PEN). Это опасно. Если такой провод обрывается, на всех заземленных корпусах приборов появляется полноценная фаза. В системе TN-S эти функции разделены с самого начала. Самый частый вариант для современного ремонта — TN-C-S, где разделение происходит в главном щите. Рабочий ноль (N) служит для возврата тока, а защитное заземление (PE) отводит ток утечки в землю. Я всегда объясняю заказчикам, что путать эти понятия нельзя.
Для работы потребуются качественные комплектующие. Я рекомендую использовать только сертифицированные изделия, чтобы избежать перегрева контактов. Вот что обязательно должно быть в списке:
- Шина N (нулевая) из меди или латуни
- Шина PE (заземляющая) с креплением к корпусу
- Изоляторы для установки нулевой шины
- Провод ПВ-3 (ПуГВ) синего цвета для нуля
- Провод ПВ-3 (ПуГВ) желто-зеленого цвета для земли
- Наконечники НШВИ подходящего сечения
- Маркировочные бирки для линий
- Изолента или термоусадочные трубки
| Наименование | Расход на щиток | Примерная цена | |
|---|---|---|---|
| Шина N (10 отверстий) | 1 шт. | 250 руб. | 250 руб. |
| Шина PE (10 отверстий) | 1 шт. | 300 руб. | 300 руб. |
| Изоляторы пластиковые | 2 шт. | 50 руб. | 100 руб. |
| Провод ПуГВ 6мм² (синий) | 2 м | 80 руб/м | 160 руб. |
| Провод ПуГВ 6мм² (желто-зеленый) | 2 м | 80 руб/м | 160 руб. |

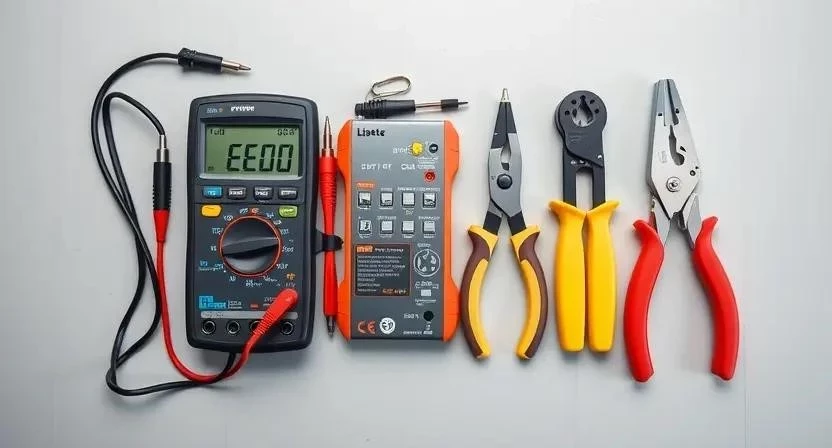

Правильный подбор инструмента гарантирует надежность соединений. Я не использую дешевые отвертки, так как они слизывают грани винтов на шинах. Вам понадобятся:
- Мультиметр для проверки напряжения и прозвонки
- Индикаторная отвертка (контроль фазы)
- Набор изолированных отверток (PH, PZ, плоские)
- Стриппер для зачистки изоляции
- Кримпер (пресс-клещи) для наконечников
- Прибор для измерения сопротивления заземления
- Фонарь с мощным направленным светом
Первым делом обеспечиваем безопасность. Полностью обесточьте объект, отключив вводной автомат. Я обязательно проверяю отсутствие напряжения тестером на всех фазах, даже если уверен в отключении. Организуйте хорошее освещение в зоне щитка, чтобы не пропустить тонкий провод. Оградите зону работ, чтобы случайные прохожие или домашние животные не задели открытые контакты.
Перед монтажом нужно привести щиток в порядок. Очистите внутреннее пространство от пыли и строительного мусора. Демонтируйте все старые перемычки между шинами N и PE. Я однажды обнаружил в старом щитке «соседа» перемычку из ржавого гвоздя — это был настоящий аттракцион ужасов. Проверьте состояние изоляции всех проводов. Если она потрескалась, обновите её термоусадкой. Промаркируйте каждую линию, чтобы не запутаться при распределении по новым шинам.
Процесс разделения шин требует строгого соблюдения последовательности. Я составил этот план, чтобы ничего не упустить.
- Полное отключение питания и проверка тестером (10 мин).
- Демонтаж объединяющей перемычки между нулем и землей (15 мин).

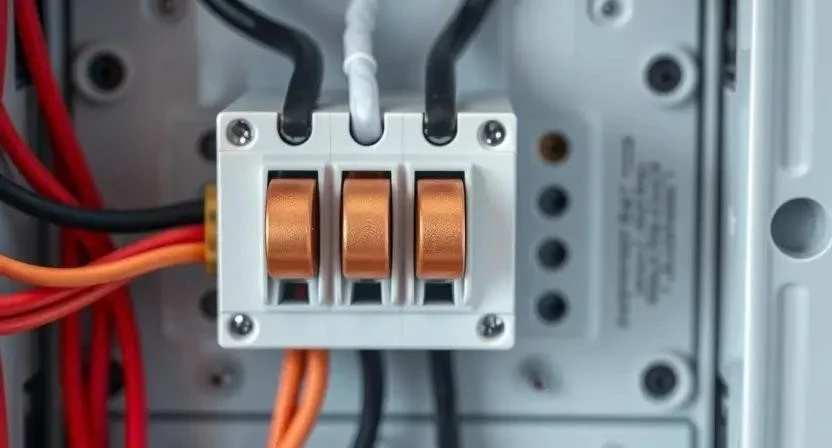

- Установка отдельной изолированной шины N на диэлектрические держатели (20 мин).
- Монтаж шины PE с надежным креплением к металлическому корпусу щита (20 мин).
- Распределение всех нулевых проводов по новой шине N (30 мин).

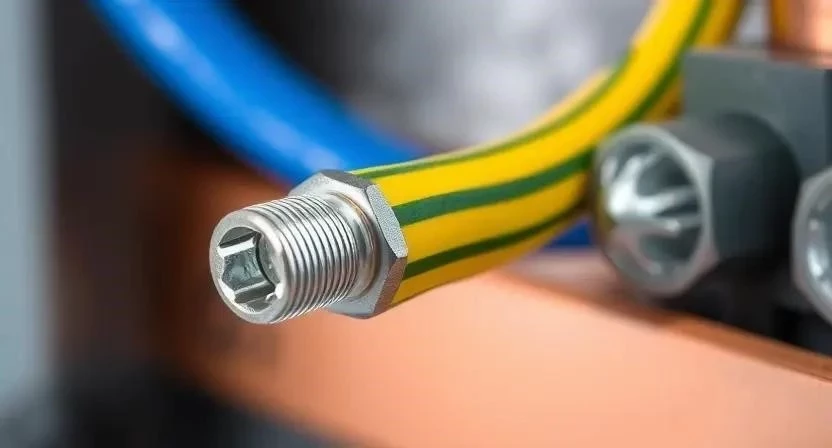

- Перенос всех защитных (желто-зеленых) проводов на шину PE (30 мин).
- Тщательная затяжка всех винтовых соединений (15 мин).
- Проверка мультиметром отсутствия связи между N и PE (10 мин).

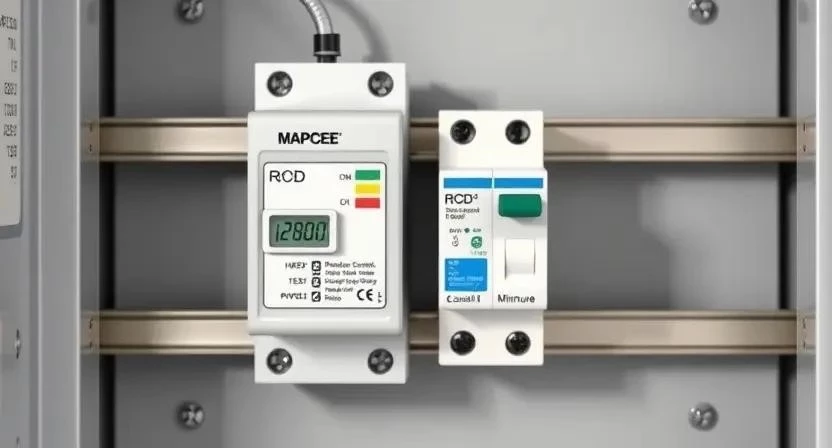

- Подключение УЗО и дифференциальных автоматов в схему (40 мин).
- Тестовый запуск системы и замер напряжения на нагрузках (20 мин).
Я столкнулся с проблемой, когда винты на дешевой шине просто прокручивались. Пришлось заменить её на качественную латунную, иначе контакт был бы нестабильным, что ведет к нагреву.
| Этап работ | Время | Контрольная точка |
|---|---|---|
| Подготовка | 30 мин | Отсутствие напряжения |
| Демонтаж | 20 мин | Удалена перемычка N-PE |
| Монтаж шин | 40 мин | Шина N изолирована |
| Коммутация | 60 мин | Провода разделены по цветам |
| Тестирование | 30 мин | УЗО срабатывает корректно |
Важно учитывать требования ПУЭ. Качество заземляющего контура напрямую влияет на безопасность. Если сопротивление земли слишком высокое, защитные устройства могут не сработать вовремя. Следите за температурным режимом соединений — ослабленный контакт вызывает искрение и плавление изоляции. Используйте совместимые материалы: медь с медью, латунь с медью. Сталь с медью без специальных шайб использовать нельзя из-за электрохимической коррозии.
Часто новички совершают критические ошибки. Я видел много примеров, когда люди пытались сэкономить и делали «зануление» вместо полноценного заземления. Это опасно, так как при обрыве нуля фаза пойдет на корпус прибора.
- Использование зануления в частных домах вместо контура заземления.
- Создание нескольких точек объединения N и PE в разных щитах (возникают паразитные токи).
- Применение проводов сечением 1.5 мм² для PE, когда фаза имеет 2.5 мм².
- Монтаж схемы без установки УЗО (устройство защитного отключения).
- Использование алюминиевых проводов вместе с медными без переходников.
Однажды клиент попросил меня проверить щиток, где PE-провод был заменен обычным синим проводом. В итоге он перепутал их при монтаже розеток. Хорошо, что я заметил это до подачи напряжения.
Посчитаем затраты. Разделение шин — процедура недорогая, если делать её вовремя.
| Статья расходов | Своими руками | С мастером | |
|---|---|---|---|
| Материалы (шины, провода) | 1000 руб. | 1000 руб. | 1000 руб. |
| Работа электрика | 0 руб. | 3000 руб. | 3000 руб. |
| Расходники (наконечники) | 200 руб. | 200 руб. | 200 руб. |
| 1200 руб. | 4200 руб. | 4200 руб. |
| Вариант | Стоимость | Риски |
|---|---|---|
| Переделка сейчас | ~4 000 руб. | Отсутствуют |
| Замена сгоревшего ТВ | ~30 000 руб. | Потеря техники |
| Лечение после удара током | Непредсказуемо | Здоровье/Жизнь |
После завершения работ не забывайте про уход. Я рекомендую раз в год проводить протяжку всех винтовых контактов. Со временем металл «усаживается», и соединение ослабевает. Проверяйте сопротивление заземления ежегодно, особенно в частном секторе. Визуально осматривайте изоляцию на предмет оплавления или потемнения.
Существуют и альтернативные варианты заземления. Например, система IT используется там, где недопустим останов техники при первом замыкании (больницы, заводы). Система TT применяется в частных домах, когда нет доступа к сети электроснабжения с TN-S. В TT заземление дома полностью независимо от заземления трансформатора сети. Это требует обязательной установки УЗО на каждый ввод, иначе защита не сработает.
| Система | Особенность | Применение | Безопасность |
|---|---|---|---|
| TN-C | N и PE объединены | Старый фонд | Низкая |
| TN-S | N и PE разделены | Новое строительство | Высокая |
| TN-C-S | Разделение в щите | Реконструкция | Средняя/Высокая |
| TT | Свой контур земли | Частный сектор | Высокая (с УЗО) |
| IT | Изолированный ноль | Промышленность | Специфическая |
Отвечу на самые частые вопросы, которые мне задают при осмотре щитков.
Можно ли соединить ноль и землю в розетке?
Категорически нет. Это создаст петлю тока и приведет к срабатыванию УЗО или, что хуже, к появлению напряжения на корпусе прибора.
Почему выбивает УЗО при объединении N и PE?
УЗО сравнивает ток, уходящий по фазе, и возвращающийся по нулю. Если часть тока «утекает» через перемычку на землю, прибор видит разницу и мгновенно отключает питание.
Что такое зануление и чем оно опасно?
Это соединение корпуса прибора с нулевым проводом. При обрыве общего нуля в сети корпус прибора окажется под фазным напряжением 220В.
Как проверить, объединена ли земля с нулем в щитке?
Используйте мультиметр в режиме прозвонки или измерения сопротивления. Между шиной N и PE должно быть бесконечное сопротивление (разрыв).
Опасно ли объединение в многоквартирном доме?
Да, крайне опасно. Из-за перекоса фаз в общедомовом щите на вашем «нуле» может появиться значительный потенциал.
Нужно ли менять всю проводку при разделении шин?
Если у вас проложен трехжильный кабель (фаза, ноль, земля), то менять ничего не нужно — достаточно разделить концы в щитке.
Какое сечение провода использовать для PE?
Сечение защитного проводника должно быть не меньше сечения фазного провода. Для розеток обычно используют 2.5 мм², для ввода — 6-10 мм².
Можно ли использовать обычную медную шину?
Можно, но она должна быть качественной и надежно закреплена. Лучше использовать специализированные DIN-рейковые шины с отверстиями.
Меры безопасности при работе:
— Всегда работайте в диэлектрических перчатках.
— Используйте защитные очки при сверлении или зачистке проводов.
— При работе с химией (очистители контактов) обеспечьте проветривание.
— Категорически запрещено работать под напряжением.
