Ремонт электрического теплого пола

Поломка системы подогрева пола приводит к резкому охлаждению помещения в зимний период. Ремонт электрического теплого пола требует базовых знаний электротехники и наличия измерительных приборов. Диагностика обычно занимает от 2 до 5 часов, а стоимость восстановления зависит от глубины залегания кабеля. Ошибка в поиске точки обрыва может привести к развороту всей комнаты. Правильный подход позволяет избежать полного демонтажа стяжки и сэкономить значительную сумму.

Оценка ситуации перед началом работ

Сложность поломки варьируется от простого сбоя термостата до полного перегорания нагревательного элемента. Для работы потребуются навыки обращения с мультиметром и понимание принципов работы электрических цепей. В среднем поиск обрыва занимает несколько часов, а сам ремонт — еще столько же. Я заметил, что многие недооценивают время на вскрытие плитки, которое может затянуться.

Вызывать профессионала стоит в случаях, когда кабель поврежден в нескольких местах или произошло серьезное короткое замыкание по всей площади. Также профи нужны, если вы не имеете доступа к специализированному сканеру для поиска обрыва. Самостоятельный ремонт оправдан при локальном повреждении в одной точке.

Материалы для восстановления

Для качественного соединения кабеля нельзя использовать подручные средства. Потребуются специализированные компоненты, обеспечивающие герметичность и изоляцию в условиях постоянного нагрева.

• Термоусадочная трубка с клеевым слоем — 2-3 шт.
• Специальная соединительная муфта для теплого пола — 1 шт.
• Отрезок оригинального нагревательного кабеля (если есть запас) — 10-20 см.
• Электрическая изолента высокотемпературная — 1 рулон.
• Герметик силиконовый влагостойкий — 1 туба.
• Зачистной инструмент для изоляции — 1 шт.
• Раствор для локального восстановления стяжки — 1-2 кг.
• Затирка для швов (в цвет плитки) — 0.5 кг.

Инструментарий для диагностики

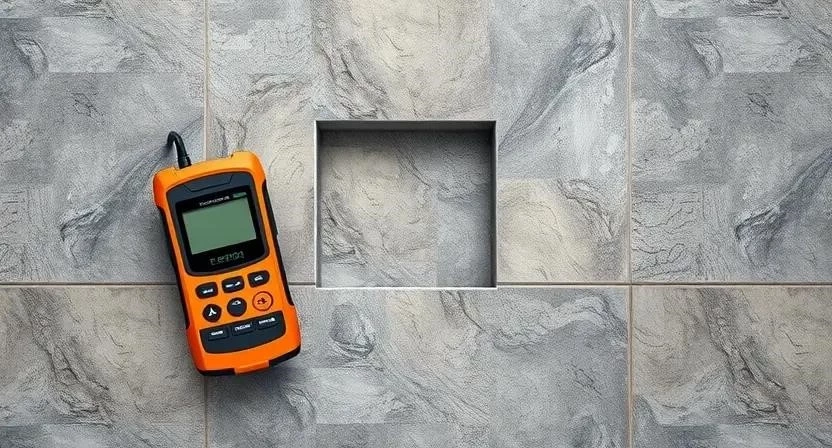

Без точных приборов поиск обрыва превращается в лотерею с разбивкой всего пола. Основным инструментом является мультиметр, который позволяет определить наличие цепи. Для точной локализации точки повреждения используется профессиональный сканер.

• Мультиметр (цифровой) — обязательно.
• Сканер для поиска обрыва кабеля — желательно (можно взять в аренду).
• Набор отверток (крестовая, плоская) — обязательно.
• Стриппер для зачистки проводов — обязательно.
• Перфоратор с тонким буром или зубило — обязательно.
• Молоток — обязательно.
• Фен строительный (для термоусадки) — обязательно.

Организация рабочего пространства

Безопасность при работе с электрикой стоит на первом месте. Первым делом полностью отключите электропитание на распределительном щитке, заблокировав доступ к автомату. Я всегда проверяю отсутствие напряжения вольтметром непосредственно на контактах терморегулятора перед началом работ.

Освободите зону, где предполагается поломка, убрав ковры и мелкую мебель. Тяжелые шкафы лучше отодвинуть, чтобы они не мешали доступу к полу. Защитите оставшуюся мебель полиэтиленовой пленкой от строительной пыли, которая неизбежно появится при вскрытии стяжки.

Подготовка поверхности и первичный осмотр

Сначала нужно определить примерную зону поиска. Часто обрывы случаются в местах примыкания к стенам или в зонах с наибольшей нагрузкой. Очистите поверхность пола от грязи и мусора, чтобы сканер работал корректно.

Перед тем как брать в руки перфоратор, проверьте исправность терморегулятора. Часто проблема кроется в сгоревшем реле или вышедшем из строя датчике температуры. Я однажды потратил час на поиск обрыва, а оказалось, что просто перегорел предохранитель в самом термостате. Отключите датчик от регулятора и замерьте сопротивление самого кабеля.

Порядок проведения ремонтных работ

Процесс восстановления требует аккуратности. Ошибка на этапе вскрытия может привести к повреждению соседних витков кабеля, что сделает ремонт невозможным.

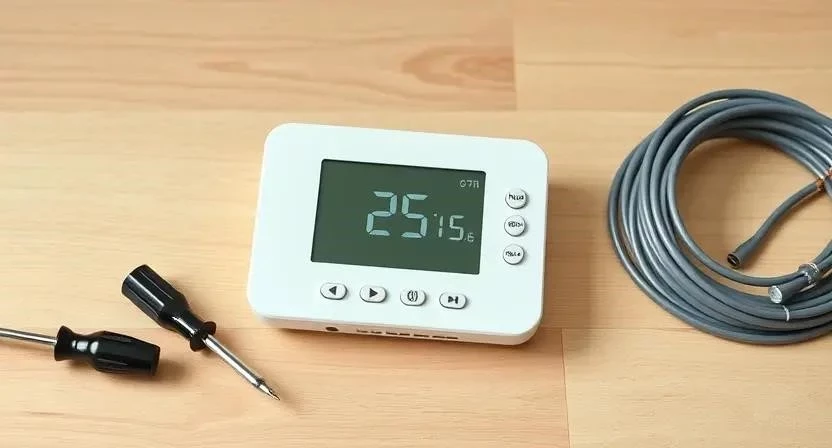

1. Проверка терморегулятора и датчика. Снимите панель регулятора, проверьте контакты и исправность датчика температуры (15-30 мин).

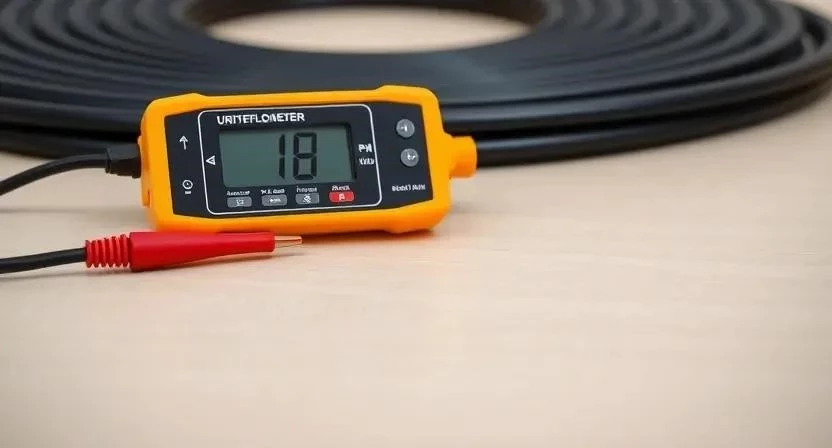

2. Замер сопротивления кабеля. Используйте мультиметр в режиме омметра. Замеряйте сопротивление между жилами (10 мин).
3. Анализ данных. Определите тип поломки: обрыв, КЗ или перегорание (5 мин).
4. Сканирование пола. Пройдитесь прибором по всей площади, фиксируя точку, где сигнал исчезает или резко меняется (40-60 мин).
5. Локализация повреждения. Отметьте точную точку обрыва маркером на плитке или ламинате (10 мин).
6. Вскрытие покрытия. Аккуратно высверлите отверстие или выбейте плитку, стараясь не задеть кабель вокруг (30-60 мин).
7. Очистка участка. Удалите остатки стяжки и пыли с поврежденного провода, оголите жилы (20 мин).

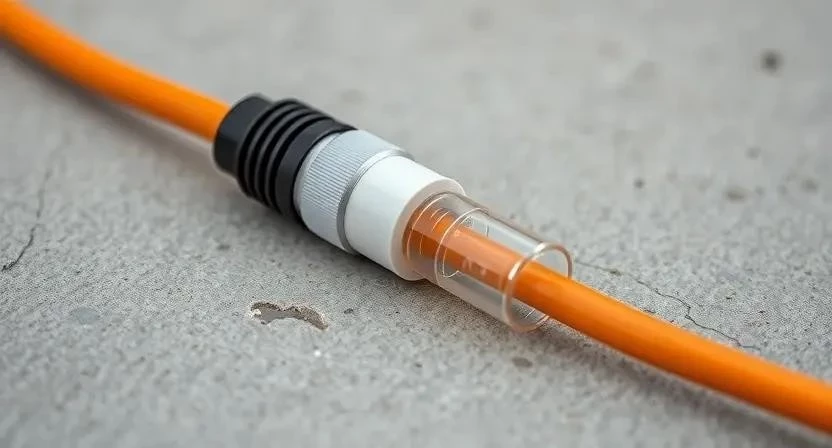

8. Соединение жил. Используйте специальную соединительную муфту. Я рекомендую использовать обжимной метод, так как пайка может перегреть изоляцию (30 мин).
9. Изоляция. Наденьте термоусадку, прогрейте её феном и загерметизируйте стык силиконом (20 мин).
10. Повторный замер. Снова проверьте сопротивление мультиметром. Оно должно вернуться к паспортным значениям (10 мин).
11. Тестовый запуск. Включите питание и с помощью тепловизора или руки проверьте нагрев участка (15 мин).
12. Восстановление пола. Заполните отверстие ремонтным составом и уложите плитку обратно (2-4 часа).

Технические нюансы монтажа

При соединении кабеля крайне важно соблюдать температурный режим. Если используете пайку, делайте это максимально быстро, чтобы не расплавить внешнюю оболочку кабеля. Совместимость материалов изоляции должна быть полной: используйте только термостойкие составы. Обычный ПВХ может потечь при рабочих температурах пола.

Я использовал специальный диэлектрический гель внутри муфты, что полностью исключило попадание влаги. Также обязательно проверьте заземление системы. Если кабель имеет экран, он должен быть непрерывным и правильно подключенным к шине заземления, иначе возможны наводки или удар током при пробое.

Типичные промахи новичков

Многие пытаются сэкономить на материалах, что ведет к повторным поломкам. Вот основные ошибки, которые я часто встречаю:

1. Использование обычной изоленты вместо термоусадки (она отклеивается от нагрева).
2. Слишком глубокое сверление перфоратором, что приводит к перебиванию соседнего витка кабеля.
3. Игнорирование проверки датчика температуры перед началом демонтажа пола.
4. Отсутствие финального замера сопротивления перед заливкой стяжки.
5. Использование бытового клея вместо специализированного герметика.

Финансовая сторона вопроса

Стоимость ремонта зависит от того, будете ли вы арендовать оборудование или нанимать специалиста. Самостоятельный ремонт обходится значительно дешевле, но требует времени и осторожности.

Правила эксплуатации после починки

Чтобы избежать повторных обрывов, не используйте для чистки пола тяжелые металлические скребки. Избегайте резких перепадов температур, которые могут вызвать микротрещины в стяжке и напряжение в кабеле. Срок службы системы при правильном уходе составляет 15-20 лет.

Я рекомендую раз в год проверять сопротивление кабеля мультиметром. Это позволит заметить постепенную деградацию изоляции до того, как произойдет полный обрыв или короткое замыкание.

Альтернативные способы решения проблемы

Если кабель перегорел в нескольких местах, локальный ремонт становится бессмысленным. В таком случае оптимальным вариантом будет полная замена нагревательного элемента. Это дорого и трудозатратно, так как требует полного демонтажа пола.

Более простым выходом станет установка инфракрасного пленочного пола в поврежденную зону. Если площадь обрыва невелика, можно создать «островок» тепла, уложив пленку поверх старой стяжки под ламинат или линолеум. Это быстрее и дешевле, чем перекладывать всю плитку.

Ответы на частые вопросы

Можно ли заклеить обрыв обычной изолентой?
Нет, обычная изолента не выдерживает постоянного нагрева и влажности, что приведет к короткому замыканию.

Как понять, что сгорел термостат?
Если дисплей регулятора не светится или выдает ошибку (например, «Err»), а при замере сопротивления кабеля мультиметром значения в норме — значит, проблема в термостате.

Поможет ли обычный тестер для поиска точки обрыва?
Обычный мультиметр покажет сам факт обрыва, но не укажет точное место. Для локализации нужен специализированный сканер.

Сколько стоит вызов мастера?
Диагностика обычно стоит от 1500 до 3000 рублей, сам ремонт зависит от сложности и площади работ.

Можно ли паять кабель теплого пола?
Можно, но только с использованием высокотемпературного припоя и с обязательной последующей герметизацией термоусадкой.

Что делать, если сканер не находит обрыв?
Проверьте заземление и убедитесь, что кабель полностью обесточен. Иногда помехи от соседних сетей сбивают прибор.

Можно ли использовать любой кабель для вставки?
Нет, нужно подбирать отрезок с таким же сопротивлением на метр, иначе возникнет перегрев в месте стыка.
