Сборка электрического щитка начинается с правильной организации внутреннего пространства. Обычно на монтаж небольшой панели уходит от 3 до 6 часов. Стоимость базового комплекта материалов невелика, но ошибки в электрике обходятся дорого. Разберемся, как установить DIN-рейку и модули, чтобы система работала надежно и безопасно.
Основы перед началом работ
Задача по установке модульного оборудования относится к средней сложности. Вам понадобятся базовые навыки работы с электроинструментом и понимание принципов распределения электроэнергии. Я рекомендую заранее составить схему расположения всех автоматов, чтобы не переделывать монтаж в процессе. Место для щитка выбирайте в сухом помещении, в доступном месте, где нет прямого воздействия влаги и перепадов температур. Это обеспечит легкий доступ к выключателям в экстренной ситуации.
Комплектация материалов

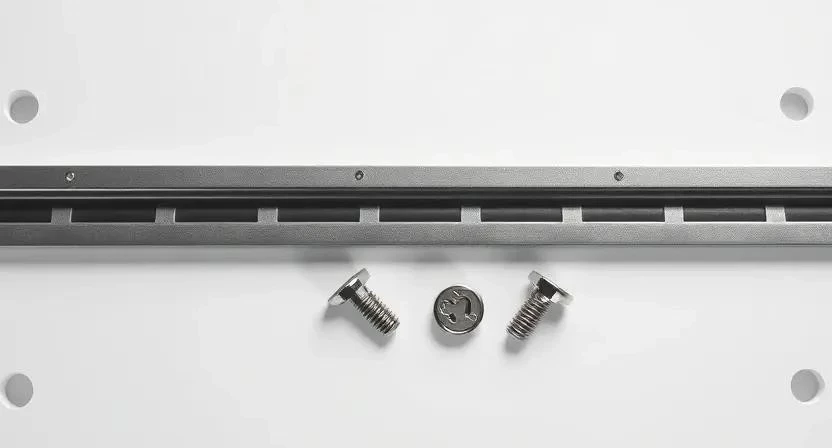

Для качественной сборки важно использовать сертифицированные компоненты. Основу составляет стандартная DIN-рейка шириной 35 мм. Я всегда беру запас рейки с учетом возможных изменений в схеме. Крепежные элементы должны быть устойчивы к вибрациям и не разбалтываться со временем.
- DIN-рейка 35 мм (перфорированная)
- Саморезы по металлу или дереву (зависит от основания)
- Дюбели-гвозди для бетонных стен
- Автоматические выключатели разных номиналов
- Устройства защитного отключения (УЗО)
- Шины заземления и нулевые шины
- Провода ПВ-3 (ПуГВ) для разводки
- Маркировочные бирки для кабелей
- Изоляционные наконечники (НШВИ)
| Материал | Количество | Расход на щиток | Цена за ед. | |
|---|---|---|---|---|
| DIN-рейка 35мм | 1-2 м | 0.5 — 1 м | 150 руб/м | 300 руб |
| Автоматы/УЗО | 6-12 шт | по проекту | 400 руб/шт | 4800 руб |
| Крепеж (дюбель/саморез) | 20 шт | 10-15 шт | 5 руб/шт | 100 руб |
| Провод ПуГВ 2.5 мм | 5-10 м | 3-5 м | 60 руб/м | 600 руб |
| НШВИ (наконечники) | 50 шт | 30-40 шт | 2 руб/шт | 100 руб |

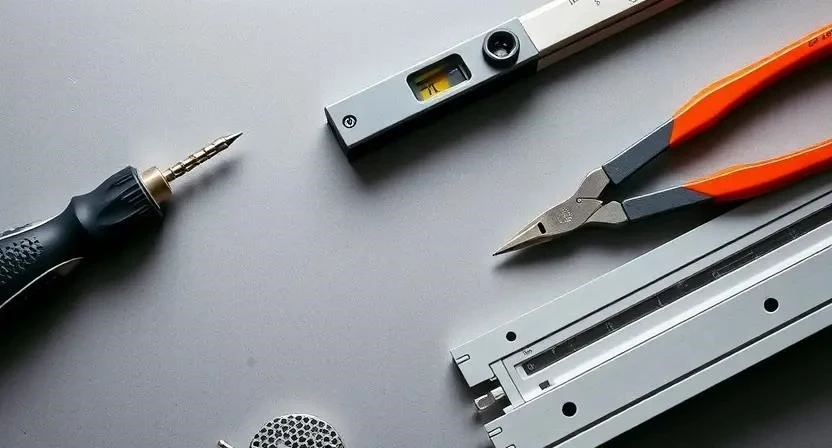

Инструментарий для монтажа
Правильный инструмент сокращает время работы вдвое и исключает брак. Качественная отвертка с магнитным наконечником — ваш главный помощник. Я заметил, что использование дешевых инструментов часто приводит к слизыванию шлицов на винтах модулей, что превращает монтаж в кошмар.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Перфоратор/Дрель | Сверление отверстий под крепеж | Обязательно | 4000 руб |
| Уровень (пузырьковый) | Выравнивание рейки по горизонтали | Обязательно | 500 руб |
| Стриппер | Быстрое снятие изоляции с провода | Желательно | 1200 руб |
| Набор отверток (PH, PZ, SL) | Затяжка клемм и фиксация рейки | Обязательно | 1500 руб |
| Кусачки/Бокорезы | Обрезка лишних концов проводов | Обязательно | 700 руб |
Организация рабочего пространства
Перед началом работ освободите зону вокруг щитка. Уберите мебель, чтобы иметь возможность свободно перемещаться. Пол застелите плотной пленкой или картоном. Это защитит покрытие от металлической стружки при сверлении и остатков изоляции. Мусор собирайте сразу в отдельный пакет, чтобы мелкие обрезки проводов не попали в механизмы щитка.
Подготовка поверхности к установке
Стена или внутренняя панель щита должны быть чистыми. Удалите пыль и остатки старой краски. Если стена имеет сильные неровности, используйте небольшие подкладки или выравнивающий слой шпаклевки. Я всегда грунтую поверхность, если планирую использовать клеевые составы, хотя для DIN-рейки стандартен механический крепеж. Проверьте, чтобы в месте крепления не проходили скрытые кабели.
Технология монтажа по шагам
Соблюдение последовательности действий гарантирует надежность соединений. Помните о безопасности: все работы проводятся при полностью отключенном напряжении. Используйте респиратор при сверлении бетона и защитные очки.
- Разметка отверстий под рейку с помощью уровня (15 мин).
- Сверление отверстий перфоратором под размер дюбелей (20 мин).
- Установка дюбелей в подготовленные отверстия (10 мин).
- Прикладывание DIN-рейки и фиксация её саморезами (15 мин).
- Финальная проверка горизонтальности рейки уровнем (5 мин).

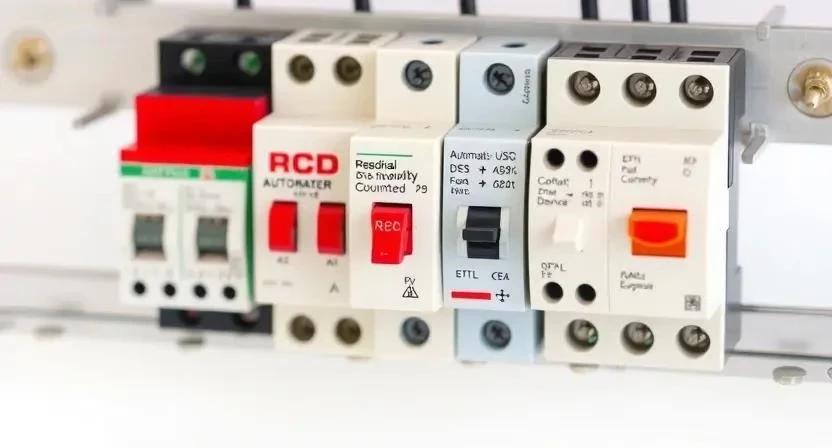

- Установка модулей (автоматов, УЗО) на рейку до щелчка фиксатора (30 мин).

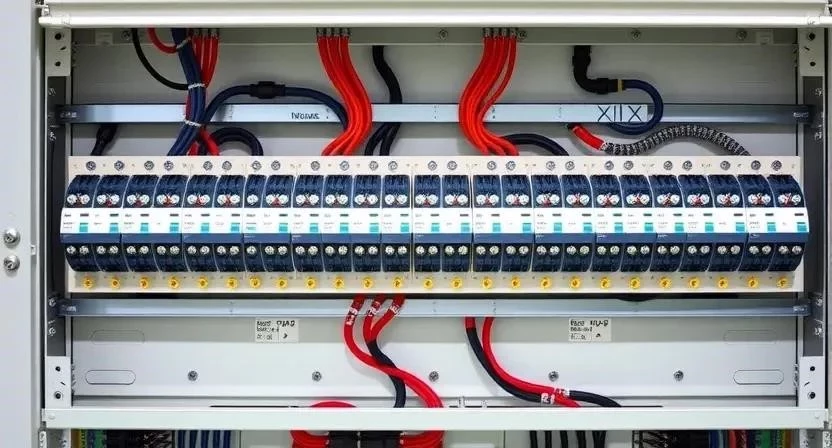

- Раскладка проводов по клеммам согласно схеме (60 мин).
- Затяжка всех винтовых соединений с умеренным усилием (20 мин).
- Проверка надежности каждого контакта методом «подергивания» провода (15 мин).
- Монтаж шин заземления и нулевых шин (20 мин).
Я однажды установил рейку без уровня, полагаясь на глаз, и в итоге модули стояли с заметным перекосом, что выглядело просто ужасно. Теперь я всегда трачу лишние 5 минут на проверку. Важный нюанс: не затягивайте винты слишком сильно на дешевых модулях, чтобы не сорвать резьбу.
Я всегда использую стриппер вместо кусачек, так как однажды случайно надрезал жилу провода, что привело к перегреву контакта в будущем. Правильная зачистка изоляции — залог того, что провод не выскочит из клеммы.
Технические нюансы и совместимость
Температура в помещении при монтаже должна быть в пределах от +5 до +30 градусов. Высокая влажность может вызвать коррозию незащищенных металлических частей рейки. Используйте только стандартную ширину 35 мм, так как существуют редкие промышленные варианты, которые не подойдут под бытовые автоматы. Я заметил, что модули разных брендов иногда имеют разную толщину пластика, поэтому оставляйте зазор в 1-2 мм между группами автоматов для лучшего охлаждения.
Типичные ошибки новичков
Многие совершают одни и те же промахи, которые приводят к авариям. Самое опасное — недотянутый винт, который вызывает искрение и оплавление изоляции.
- Слабая затяжка клемм: ведет к нагреву контакта. Решение: проверка затяжки через месяц после запуска.
- Перекос рейки: модули защелкиваются с трудом. Решение: использование уровня.
- Отсутствие заземления: риск поражения током. Решение: обязательный монтаж шины PE.
- Слишком плотный монтаж: перегрев модулей при высокой нагрузке. Решение: установка разделительных рамок.
- Использование проводов разного сечения: плохой контакт в одной клемме. Решение: использование НШВИ.
Расчет затрат на электромонтаж
Стоимость зависит от количества модулей и сложности разводки. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует покупки качественного инструмента.
| Статья расходов | Количество | Цена (средняя) | |
|---|---|---|---|
| Материалы (рейка, крепеж) | комплект | 500 руб | 500 руб |
| Модульное оборудование | 10 шт | 450 руб | 4500 руб |
| Провода и расходники | 10 м | 100 руб/м | 1000 руб |
| Работа мастера | 1 щит | 3000 руб | 3000 руб |
| Способ выполнения | Затраты на материалы | Оплата работы | Общая стоимость |
|---|---|---|---|
| Своими руками | 6000 руб | 0 руб | 6000 руб |
| С профессионалом | 6000 руб | 3000 руб | 9000 руб |
| Экономия | — | — | 3000 руб |
Эксплуатация и уход за щитком
После подачи напряжения проверьте температуру модулей через час работы под нагрузкой. Контакты не должны быть горячими. Раз в год я рекомендую проводить ревизию: подтягивать винты и очищать внутренности щитка от пыли с помощью сжатого воздуха. Подавать напряжение можно только после полной проверки всех соединений и изоляции. Срок службы качественных модулей составляет 10-15 лет.
Альтернативные методы крепления
Существуют и другие способы организации модулей, если стандартный монтаж не подходит под ваши условия.
- Пластиковые монтажные панели (упрощают установку в готовые щиты).
- Магнитные держатели для временных сборок.
- Перфорированные металлические листы с пазами.
- Специальные кронштейны для навесного монтажа.
- Использование двух параллельных реек для разнесения фаз.
- Клеевые основы для фиксации легких элементов.
- Комбинированные системы с использованием кабельных органайзеров.
Я заметил, что мой сосед пытался использовать тонкую китайскую рейку, которая прогнулась под весом пяти тяжелых УЗО. Всегда выбирайте сталь с толщиной стенки не менее 1 мм.
Ответы на частые вопросы
Можно ли резать DIN-рейку?
Да, используйте ножовку по металлу или болгарку. Обязательно зачистите края напильником, чтобы не порезать руки и не повредить изоляцию проводов.
Какой зазор оставлять между модулями?
Для стандартных автоматов зазоры не нужны, но между мощными УЗО или реле напряжения желательно оставить 1 модуль пустого пространства для вентиляции.
Как заменить модуль без демонтажа всей рейки?
Сбоку или снизу модуля есть пластиковый фиксатор (язычок). Нажмите на него плоской отверткой и потяните модуль вверх.
Что делать, если рейка немного искривилась?
Если перекос минимален, можно попробовать выровнять её, ослабив саморезы. Если деформация сильная — только замена, иначе модули будут неплотно прилегать к контактам.
Можно ли ставить модули вплотную к стенке щитка?
Нет, оставляйте минимум 2-3 см для удобного подвода кабелей и их изгиба.
Нужно ли красить DIN-рейку?
Заводское покрытие обычно достаточное. Покраска может создать лишний слой, из-за которого модули будут фиксироваться неплотно.
Какое сечение провода использовать для перемычек между автоматами?
Сечение должно соответствовать номиналу самого мощного автомата в цепи (обычно 2.5 или 4 мм²).
