Монтаж распределительного узла — самая ответственная часть всей электропроводки. Ошибка в этой точке может привести к выходу из строя дорогой бытовой техники или даже к пожару. Сборка электрического щитка в частном доме обычно занимает от одного до трех дней. Стоимость качественных комплектующих для среднего коттеджа начинается от 15 000 и может доходить до 60 000 рублей. В результате правильных работ дом получает надежную систему защиты от перегрузок и коротких замыканий.
Что нужно учесть до начала работ
Работа с электричеством требует базовых знаний схемотехники и аккуратности. Я всегда рекомендую сначала детально прорисовать схему на бумаге, чтобы не запутаться в десятках проводов. По времени процесс займет около 16-20 рабочих часов. Приступать к сборке лучше всего после того, как все магистральные кабели уже заведены в дом и распределены по конечным точкам. Если вы никогда не держали в руках стриппер или обжимку, стоит потратить пару вечеров на изучение основ электробезопасности.

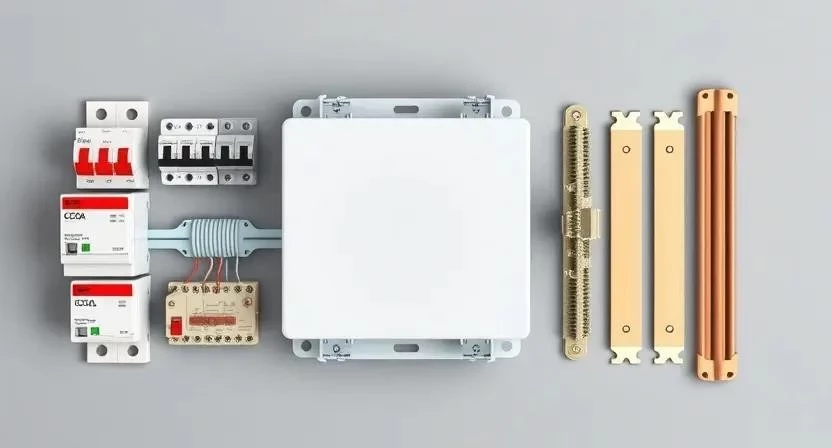

Перечень необходимых материалов
Для сборки я выбираю проверенные бренды, такие как ABB, Legrand или Hager, так как дешевые аналоги часто греются под нагрузкой. Все модули должны быть совместимы по типу DIN-рейки.
| Материал | Количество (пример) | Расход/Ед. | Цена за ед. (ср.) | |
|---|---|---|---|---|
| Корпус щита (на 36 модулей) | 1 шт. | 1 шт. | 3 500 | 3 500 |
| Автоматический выключатель 16А | 8 шт. | 1 шт. | 250 | 2 000 |
| Автоматический выключатель 25А | 3 шт. | 1 шт. | 300 | 900 |
| УЗО (30мА, 40А) | 3 шт. | 1 шт. | 1 200 | 3 600 |
| Реле напряжения | 1 шт. | 1 шт. | 2 500 | 2 500 |
| Шина нулевая/заземления | 2 шт. | 1 шт. | 400 | 800 |
| Наконечники НШВИ | 1 набор | 1 набор | 800 | 800 |
- Медный многожильный провод ПВ-3 (ПуГВ) для разводки внутри щита.
- DIN-рейки (обычно идут в комплекте с корпусом).
- Изоляционные хомуты (стяжки) нейлоновые.
- Маркировочные бирки для каждого автомата.
- Вводной двухполюсный автомат.
- Групповые однополюсные автоматы.
- Дифференциальные автоматы для влажных зон.
- Шины распределительные (гребенки) для объединения фаз.

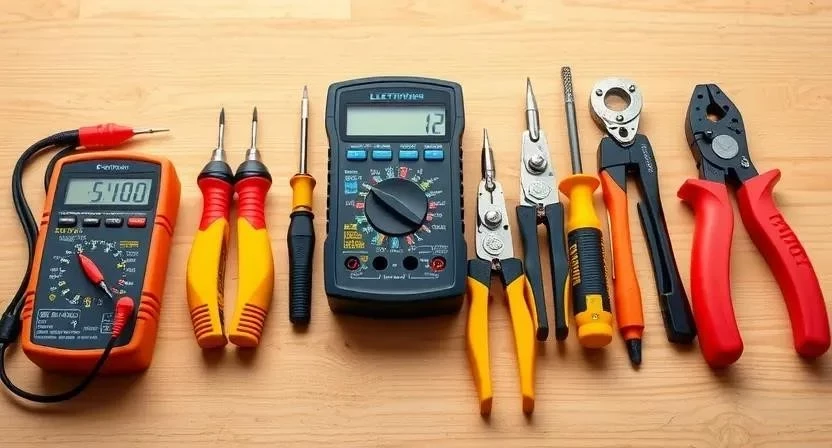

Инструментарий для электромонтажа
Без специального инструмента работа превратится в мучение, а контакты будут слабыми. Я не советую экономить на обжимном инструменте, так как плохой контакт — это главный источник нагрева в щитке.
| Инструмент | Назначение | Обязательно/Желательно | Цена (руб.) |
|---|---|---|---|
| Стриппер | Снятие изоляции без повреждения жил | Обязательно | 1 200 |
| Кримпер (пресс-клещи) | Обжим наконечников НШВИ | Обязательно | 2 500 |
| Индикаторная отвертка | Проверка наличия фазы | Обязательно | 300 |
| Набор отверток (PH, PZ, SL) | Затяжка клемм модулей | Обязательно | 1 500 |
| Пассатижи / Бокорезы | Резка и подгибка провода | Обязательно | 1 000 |
| Мультиметр | Прозвонка цепей и замер напряжения | Желательно | 2 000 |
Организация рабочего пространства
Перед началом я полностью освобождаю место вокруг предполагаемого щитка. Если в комнате есть мебель, отодвигаю ее минимум на два метра, чтобы свободно перемещаться с лестницей. На пол расстилаю плотную строительную пленку — это помогает быстро собрать мелкие обрезки проводов и случайно упавшие винтики. Освещение организую максимально яркое, используя переносной прожектор, так как в темных углах легко перепутать цвета жил или пропустить незатянутый контакт.

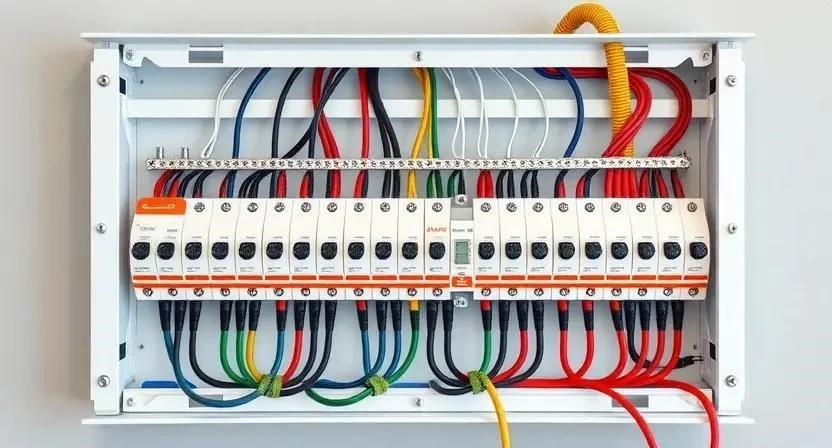

Подготовка корпуса и модулей
Я всегда выбираю корпус с запасом по количеству модулей — минимум 20% должны остаться свободными. Это позволит добавить новый автомат, если вы решите поставить кондиционер или бойлер. DIN-рейки закрепляю жестко, чтобы они не прогибались под весом тяжелых УЗО. Шины «ноль» и «земля» устанавливаю на противоположных концах щита, чтобы фазные провода не пересекались с нулевыми. Каждый модуль маркирую сразу при установке на рейку, используя самоклеящиеся этикетки.
Процесс сборки и подключения по шагам
Работа выполняется последовательно. Я рекомендую не торопиться на этапе разводки, так как аккуратный щит гораздо проще обслуживать.
Шаг 1: Проектирование схемы электрощитка
Шаг 2: Разметка и установка корпуса щитка
Шаг 3: Монтаж DIN-реек и шин
Шаг 4: Установка вводного автомата и УЗО/дифавтоматов
Шаг 5: Монтаж групповых автоматических выключателей
Шаг 6: Подключение питающего кабеля

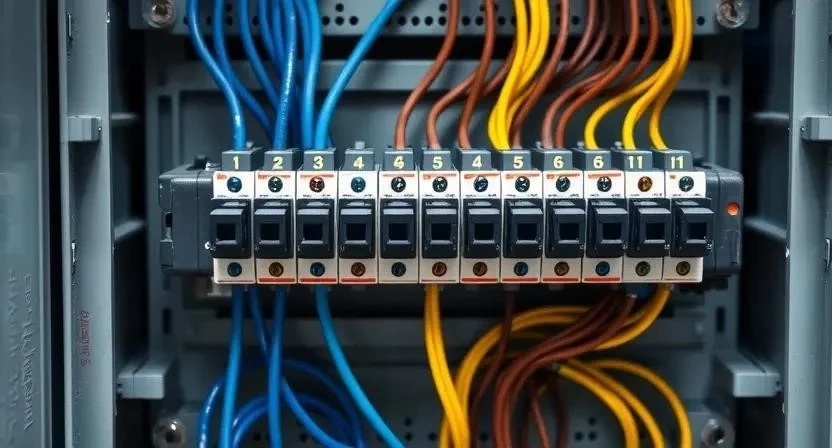

Шаг 7: Разводка внутренних соединений (фаза, ноль, заземление)
Шаг 8: Маркировка элементов и проводов
Шаг 9: Проверка правильности сборки и изоляции
Шаг 10: Подача напряжения и тестирование
- Снимайте изоляцию стриппером, чтобы не надрезать жилу.
- Используйте только наконечники НШВИ для многожильного провода.
- Соблюдайте цветовую маркировку: фаза — коричневый/белый, ноль — синий, земля — желто-зеленый.
- Не затягивайте винты с чрезмерной силой, чтобы не сорвать резьбу.
- Оставляйте запас провода (петлю) для возможного переподключения.
- Группируйте провода стяжками, но не перетягивайте их слишком сильно.
- Располагайте самые мощные автоматы ближе к вводу.
Техника безопасности и важные правила
Работа с электричеством не прощает халатности. Я работаю строго при полностью отключенном питании на вводе. Обязательно использую диэлектрические перчатки и защитные очки. Температура в помещении при монтаже должна быть в пределах от +5 до +30 градусов, а влажность не выше 80%, чтобы избежать конденсата на контактах. Все работы выполняю в строгом соответствии с ПУЭ и СНиП. Никогда не работаю в одиночку — в комнате должен быть кто-то, кто сможет вызвать помощь или обесточить щит в экстренном случае.
Типичные промахи новичков
Самая опасная ошибка — установка слишком мощного автомата на тонкий провод. Например, если поставить автомат на 25А на кабель сечением 1.5 мм², провод расплавится раньше, чем сработает защита. Рассказываю случай: сосед поставил 25-амперный автомат на освещение, в итоге при коротком замыкании в люстре изоляция провода в стене просто сгорела, а автомат даже не «щелкнул».
- Отсутствие УЗО в «мокрых» зонах (ванная, кухня).
- Использование скруток вместо клемм или обжима.
- Слишком сильная затяжка или, наоборот, недотяг винтов.
- Отсутствие маркировки проводов (потом невозможно найти нужную линию).
- Использование одного автомата на весь дом без разделения на группы.
Смета на материалы и работы
Стоимость сборки сильно зависит от выбранного бренда комплектующих. Ниже приведен расчет для среднего варианта.
| Статья расходов | Количество | Средняя цена | |
|---|---|---|---|
| Комплект модулей (автоматы, УЗО, реле) | 1 комплект | 12 000 | 12 000 |
| Корпус и расходники (шины, провода) | 1 комплект | 5 000 | 5 000 |
| Работа мастера (сборка под ключ) | 1 услуга | 7 000 | 7 000 |
| ИТОГО | — | — | 24 000 |
| Параметр | Своими руками | С мастером | Экономия/Разница |
|---|---|---|---|
| Затраты времени | 20-30 часов | 5-8 часов | Мастер быстрее |
| Стоимость | 17 000 руб. | 24 000 руб. | 7 000 руб. |
| Гарантия | Личная ответственность | Договор/Гарантия | Риск на вас |
Эксплуатация и уход за щитком
Щиток не требует сложного ухода, но регулярный осмотр необходим. Раз в полгода я открываю крышку и проверяю затяжку винтов на клеммах, так как от перепадов температур медь «течет» и контакт ослабевает. Пыль удаляю только сухим сжатым воздухом, никакой влажной уборки внутри. Из практики: однажды во время такой проверки я заметил, что один провод начал менять цвет на коричневый — это был признак перегрева. Вовремя подтянул винт и спас технику от сгорания. Эксплуатировать щиток можно сразу после успешного тестирования всех групп.
Другие варианты исполнения
Помимо индивидуальной сборки, существуют готовые модульные решения. Они удобны для маленьких домов, но лишены гибкости.
- Пластиковые корпуса — дешевле, легче монтируются, не ржавеют.
- Металлические корпуса — более пожаробезопасны и прочны.
- Встраиваемые щиты — эстетично, не занимают место в помещении.
- Накладные щиты — проще в установке и обслуживании.
- Сборка на базе дифавтоматов — экономит место на DIN-рейке.
- Использование умных реле — позволяет управлять светом с телефона.
- Разделение на вводной и распределительный щиты — для больших домов.
Ответы на частые вопросы по электрощиткам
Какое УЗО выбрать для частного дома?
Рекомендую ставить общее УЗО на 40А с током утечки 30мА для защиты людей и отдельные УЗО на 10мА для ванной комнаты.
Нужно ли реле напряжения в электрощитке?
Да, обязательно. В частном секторе часто случаются скачки напряжения или обрыв нуля, реле просто отключит питание, спасая ваш холодильник и телевизор.
Как правильно рассчитать мощность автоматов?
Исходите из сечения кабеля: для 1.5 мм² (свет) — 10А, для 2.5 мм² (розетки) — 16А. Никогда не ставьте автомат мощнее, чем выдержит провод.
Можно ли устанавливать электрический щиток на улице?
Только в специальном корпусе с классом защиты не ниже IP54 или IP65, чтобы внутрь не попала влага и пыль.
Что такое дифавтомат и чем он отличается от УЗО?
Дифавтомат объединяет в себе функции автомата (защита от КЗ и перегрузки) и УЗО (защита от утечки тока). УЗО же защищает только от утечки и работает в паре с обычным автоматом.
Как правильно организовать заземление для щитка?
Создается контур заземления из стальных уголков или специальных стержней, который соединяется с главной заземляющей шиной (ГЗШ) в щитке.
Что делать, если автомат постоянно выбивает?
Сначала проверьте, не перегружена ли линия (не включено ли слишком много приборов). Если нет — ищите короткое замыкание в конкретном приборе или повреждение изоляции кабеля.
