Сборка электрощита в студии: расчет, комплектующие и монтаж

Сборка электрощита в студии требует точного расчета нагрузки, чтобы все приборы работали стабильно в ограниченном пространстве. Обычно монтаж такого узла занимает от 6 до 10 часов, а стоимость комплектующих варьируется от 5 000 до 15 000 рублей. Грамотный компактный щиток для студии: подбор основных узлов и монтаж которого выполнен по правилам, исключает перегрев проводки и внезапные отключения света. Правильная организация внутреннего пространства позволяет легко обслуживать систему в будущем.

Подготовка и расчеты перед началом работ

Прежде чем приступать к работе, я всегда оцениваю общую мощность всех электроприборов в студии. Нужно учесть всё: от мощной духовки и кондиционера до чайника и стиральной машины. Для этого требуются базовые навыки электромонтажа и строгое соблюдение требований ПУЭ. Я рекомендую заранее составить список всех линий, чтобы понять, сколько модулей потребуется в корпусе. Ошибка в расчетах на этом этапе приведет к тому, что автоматика просто не влезет в щит.

Комплектующие для сборки

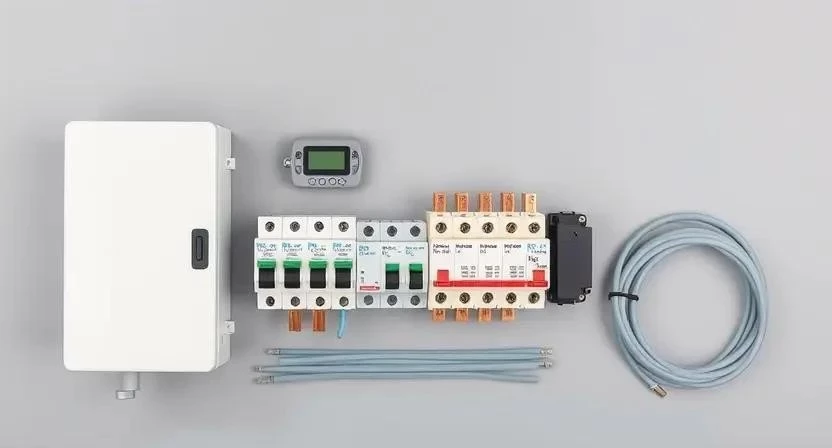

Для работы потребуется качественный набор компонентов. Основной упор делаю на надежность и компактность, чтобы не занимать лишнее место в квартире. Все детали лучше покупать в одном ценовом сегменте, чтобы они идеально стыковались друг с другом на DIN-рейке.

• Встраиваемый или накладной корпус (степень защиты IP).
• Вводной автоматический выключатель.
• Главное УЗО для защиты от утечек тока.
• Автоматы на освещение (обычно 10А).
• Автоматы на розетки (16А).
• Дифавтоматы для «мокрых» зон (ванная, кухня).
• Шина N (нулевая) и шина PE (заземляющая).
• Кабель ВВГнг для внутренних соединений.
• Наконечники НШВИ для обжима многожильного провода.

Расчет количества модулей зависит от количества групп потребителей. Обычно для студии хватает щита на 12-24 модуля.

Инструментарий мастера

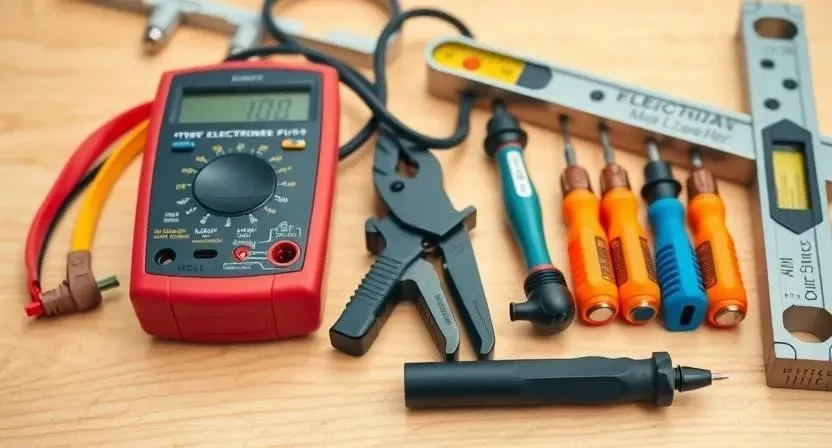

Без правильного инструмента собрать аккуратный щит невозможно. Я заметил, что использование дешевых отверток часто приводит к срыву шлицов на винтах автоматов, что превращает монтаж в кошмар.

• Инструменты для зачистки: стриппер и нож.
• Инструменты для соединения: кримпер для наконечников НШВИ.
• Инструменты для затяжки: набор диэлектрических отверток.
• Измерительные приборы: мультиметр и индикатор напряжения.
• Монтажный инструмент: уровень, перфоратор.
• Расходники: стяжки, изолента, маркеры.
• Вспомогательное: фонарик или переносной прожектор.

Организация рабочего пространства

Место установки щитка выбираю обычно в прихожей или у входа в квартиру. Это обеспечивает быстрый доступ к управлению электричеством. Перед началом работ я обязательно закрываю пол пленкой, чтобы строительная пыль не попала в механизмы автоматов. Освещение должно быть ярким, так как работа с тонкими проводами требует максимальной концентрации.

Подготовка поверхности под монтаж

Разметка места под щиток выполняется с помощью уровня. Если щит встраиваемый, я аккуратно вырезаю нишу в стене. Штробление делаю под углом, чтобы кабели заходили в корпус сверху и снизу. Важно тщательно очистить отверстия от бетонной крошки и пыли. Проверяю вертикаль еще раз перед окончательной фиксацией корпуса, иначе щит будет выглядеть криво, что сразу бросается в глаза.

Технология сборки: пошаговый процесс

Сборка щита — это процесс, где последовательность решает всё. Я всегда следую четкому плану, чтобы не переделывать работу дважды.

1. Установка корпуса щитка в нишу или на стену (1 час).

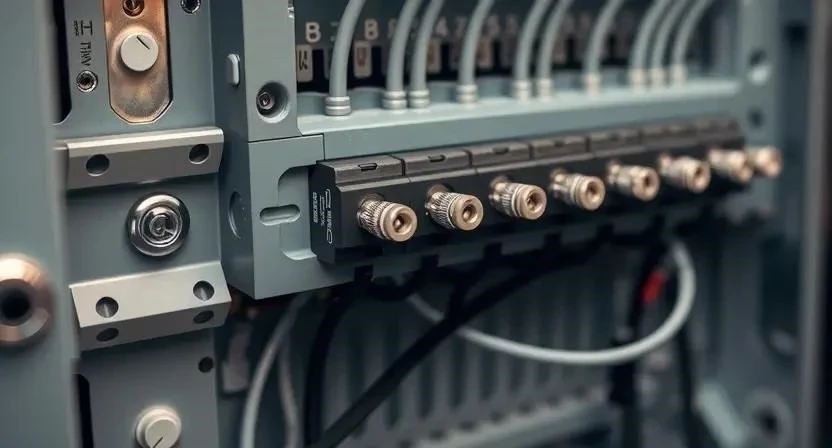

2. Монтаж DIN-реек и установка нулевой (N) и заземляющей (PE) шин (30 мин).
3. Установка вводного автомата и главного УЗО на первую рейку (30 мин).
4. Распределение групп потребителей: разделяю свет, розетки, линию кухни и кондиционера (30 мин).
5. Монтаж всех автоматических выключателей на DIN-рейку согласно схеме (40 мин).
6. Подключение вводного кабеля к основному автомату (30 мин).
7. Расключение фазных линий с помощью гребенчатой шины для экономии места (30 мин).
8. Подключение нулевых проводников к шине N и заземляющих к шине PE (40 мин).
9. Маркировка каждого автомата с помощью специальных наклеек или маркера (20 мин).
10. Финальная проверка всех соединений на затяжку винтов (20 мин).
11. Тестирование системы под напряжением с проверкой каждой линии (30 мин).

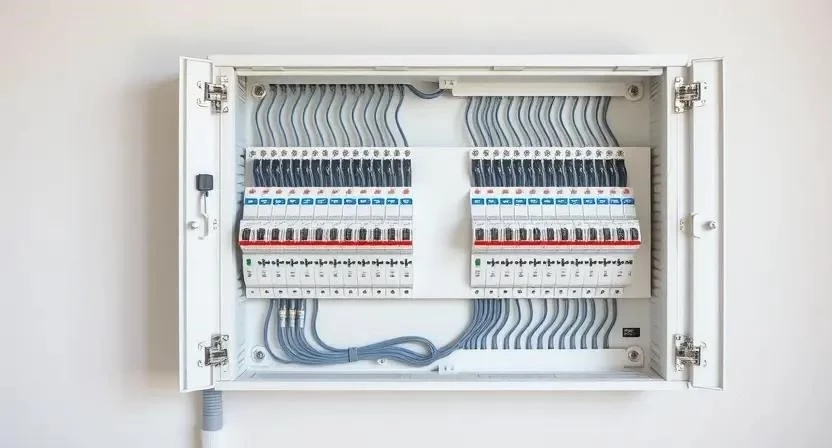

12. Закрытие корпуса декоративной панелью (10 мин).

Пример из опыта: Однажды я решил сэкономить время и не стал использовать уровень при установке встраиваемого щита. В итоге, когда поставил декоративную панель, зазор с одной стороны оказался на 5 мм больше. Пришлось всё демонтировать и переделывать, что заняло лишние два часа.

Технические нюансы и секреты

Внутри щитка важно следить за температурным режимом. Я не забиваю модули слишком плотно, оставляя минимальные зазоры для вентиляции. Сечение провода выбираю строго по номиналу автомата: для 16А использую кабель 2.5 мм², для 10А — 1.5 мм². Также слежу за совместимостью брендов. Если смешивать разные серии автоматики, гребенчатая шина может сесть неплотно, что приведет к плохому контакту и искрению.

Типичные ошибки новичков

Самая частая проблема — отсутствие маркировки. Через месяц владелец квартиры забывает, какой автомат отвечает за розетку в ванной, а какой за свет в коридоре. Еще одна ошибка — недотяг винтов. Слабый контакт вызывает нагрев провода, что может привести к пожару. Также часто забывают ставить УЗО на мокрые зоны, что смертельно опасно при утечке тока через бытовую технику.

Пример из опыта: Видел работу новичка, который использовал тонкий провод 1.5 мм² под автомат 25А. Провод начал греться, изоляция поплыла. Я полностью переделал эту линию, заменив кабель на 4 мм², чтобы обеспечить безопасность.

Расчет стоимости сборки

Цена зависит от выбранного бренда автоматики и сложности схемы. Сборка своими руками позволяет существенно сэкономить на услугах электрика, но требует уверенности в своих знаниях.

Эксплуатация и уход

После завершения монтажа щит не стоит забрасывать. Раз в полгода я рекомендую проверять затяжку всех винтовых соединений, так как от перепадов температуры металл может «гулять». Обязательно нажимайте кнопку «Тест» на УЗО раз в месяц — это подтверждает, что устройство сработает при реальной утечке тока. Срок службы качественных компонентов составляет около 15-20 лет, но проверка контактов продлевает этот период.

Альтернативные решения для студий

Если места в стене совсем мало, можно использовать модульные щиты с повышенной плотностью компоновки. При выборе корпуса я сравниваю пластик и металл: пластик легче монтировать и он дешевле, но металл лучше защищает от внешних воздействий и более долговечен.

Вместо связки «УЗО + автомат» можно применять дифавтоматы. Вот их особенности:

1. Занимают меньше места на DIN-рейке.
2. Обеспечивают индивидуальную защиту каждой линии.
3. Стоят дороже, чем обычный автомат.
4. Сложнее в замене (при поломке меняется весь блок).
5. Позволяют избежать полного отключения света при аварии на одной линии.

Пример из опыта: В последнем проекте для маленькой студии я заменил связку УЗО и трех автоматов на три дифавтомата. Это сэкономило мне 3 модуля пространства, и щит стал выглядеть гораздо аккуратнее.

Часто задаваемые вопросы (FAQ)

Можно ли ставить один автомат на всю студию?
Категорически нет. При любой поломке в одной розетке вы останетесь без света и электричества во всей квартире. Разделение на группы — это базовое требование безопасности.

Какое УЗО выбрать для защиты от удара током?
Для жилых помещений используйте УЗО с током утечки 30мА. Для влажных зон (ванная) лучше поставить отдельное УЗО на 10мА — оно более чувствительное и безопасное.

Что делать, если в щитке не хватает места?
Используйте дифавтоматы вместо связки УЗО+автомат или замените корпус на модель с большим количеством модулей. Не пытайтесь втиснуть модули силой — это приведет к перегреву.

Нужна ли отдельная линия для стиральной машины в студии?
Да, стиральная машина — мощный потребитель. Она должна идти отдельным кабелем с собственным автоматом и обязательно через УЗО.

Чем заменить гребенчатую шину?
Можно использовать перемычки из провода с наконечниками НШВИ, но это занимает больше места и выглядит неопрятно. Гребенка — самый надежный и компактный вариант.

Как выбрать номинал вводного автомата?
Номинал должен соответствовать выделенной на квартиру мощности и сечению вводного кабеля. Обычно это 25А или 32А.

Обязательно ли использовать наконечники НШВИ?
Для многожильного провода — обязательно. Без них жилы сплющиваются винтом, площадь контакта уменьшается, что ведет к нагреву и окислению.

Какой IP-рейтинг нужен для щитка в квартире?
Достаточно IP30 или IP40. Этого хватает для защиты от случайного касания и попадания крупных частиц пыли.

Меры безопасности: При работе с электричеством всегда отключайте вводной автомат и проверяйте отсутствие напряжения мультиметром. Используйте только сертифицированные инструменты с диэлектрическими ручками. Никогда не работайте под напряжением!
