Сборка электрощитка в квартире

Старые советские пробки часто выбивает при одновременном включении чайника и стиральной машины. Современная бытовая техника потребляет гораздо больше энергии, поэтому правильный электрощиток в квартире становится гарантией безопасности жилья. Грамотный монтаж исключает перегрев кабелей и риск короткого замыкания. В итоге вы получите надежную систему защиты всех электроприборов и уверенность в каждом включенном выключателе.

Базовые знания перед началом работ

Сборка щита считается задачей средней сложности. Я рекомендую приступать к ней только при наличии базовых знаний электротехники. Ошибки здесь стоят дорого. Сначала нужно провести расчет суммарной мощности всех потребителей, чтобы подобрать правильный номинал вводного автомата. На весь процесс — от разметки до проверки — обычно уходит от 8 до 16 рабочих часов, в зависимости от количества групп.

Комплектующие для сборки

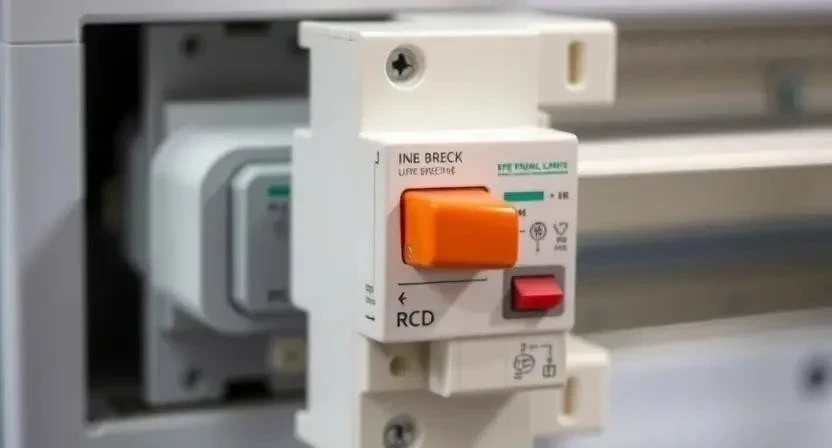

Для качественного монтажа я использую только сертифицированные модули. Основой служит корпус щита, который бывает встраиваемым (в стену) или накладным. Внутри располагаются автоматические выключатели, устройства защитного отключения (УЗО) и реле напряжения для защиты от скачков в сети. Соединение элементов выполняется с помощью DIN-реек и специальных шин.

• Корпус распределительного щита (на 12-24 модуля) — 1 шт.
• Вводной автоматический выключатель — 1 шт.
• Реле напряжения — 1 шт.
• УЗО (общее или на группы) — 2-3 шт.
• Автоматы на освещение (6А или 10А) — 2-4 шт.
• Автоматы на розетки (16А) — 4-8 шт.
• Шина заземления и нулевая шина — по 1 шт.
• Наконечники НШВИ под разное сечение — 100 шт.
• Провод ПВ-3 для перемычек — 5-10 метров.

Таблица 1. Расход материалов и примерная стоимость

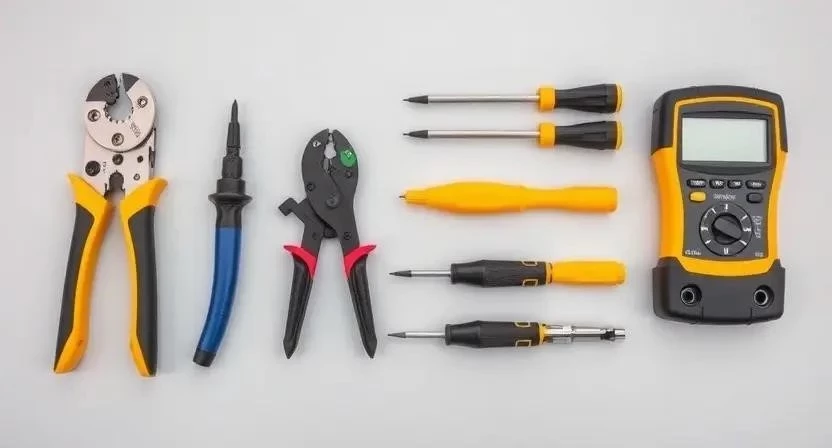

Инструментарий мастера

Правильный инструмент ускоряет работу и делает контакты надежными. Я заметил, что использование дешевых отверток часто приводит к слизыванию шлицов на клеммах автоматов. Поэтому выбирайте качественный инструмент с диэлектрическими ручками.

• Стриппер для зачистки изоляции (обязательно)
• Пресс-клещи для обжимки наконечников (обязательно)
• Набор диэлектрических отверток (обязательно)
• Указатель напряжения или мультиметр (обязательно)
• Шуруповерт с набором сверл (обязательно)
• Строительный уровень (желательно)
• Бокорезы или кусачки (обязательно)

Организация рабочего пространства

Сначала обеспечьте временное освещение в зоне работ, чтобы не работать в темноте. Главное правило — полное отключение вводного питания на лестничной клетке. Если планируется штробление стен под щит, обязательно застелите пол и мебель пленкой, так как бетонная пыль проникает повсюду.

Подготовка места установки

Разметка выполняется строго по уровню. Для внутреннего щита я вырезаю нишу в стене, стараясь соблюдать зазоры в 5-10 мм. В случае с накладным вариантом достаточно наметить отверстия под дюбели. После этого устанавливаются подрозетники и заводится каждый кабельный луч. Важно оставить запас провода (около 15-20 см), чтобы было удобно распределять жилы по DIN-рейкам.

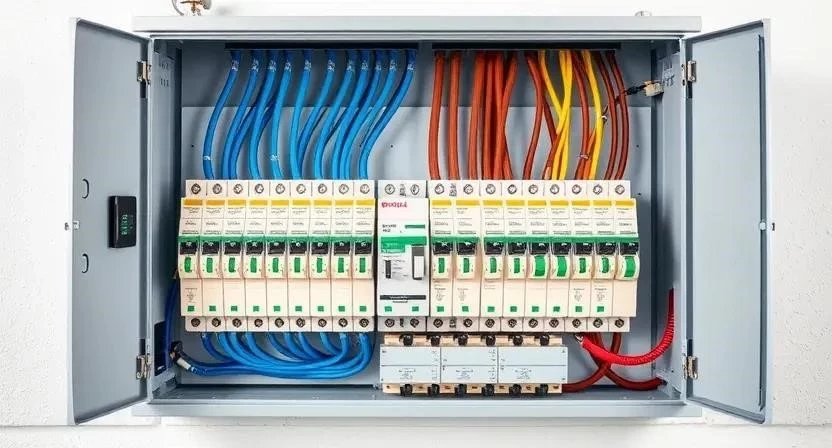

Пошаговый процесс сборки

Монтаж требует системного подхода. Я всегда начинаю с расстановки модулей «на сухую», чтобы понять, хватит ли места для всех проводов.

Таблица 2. План-график монтажных работ

1. Монтаж корпуса. Закрепите щит в нише или на стене, установите DIN-рейки.
2. Вводная группа. Установите вводной автомат, затем подключите реле напряжения. Это защитит технику от сгорания при скачках.
3. Разделение потребителей. Распределите линии: свет отдельно, розетки отдельно, «мокрые» зоны (ванная, кухня) в отдельные группы.
4. Защита от утечек. Установите УЗО и дифференциальные автоматы на линии с повышенной влажностью.
5. Силовые перемычки. Соедините модули между собой гребенчатой шиной — это надежнее и аккуратнее, чем перемычки из провода.

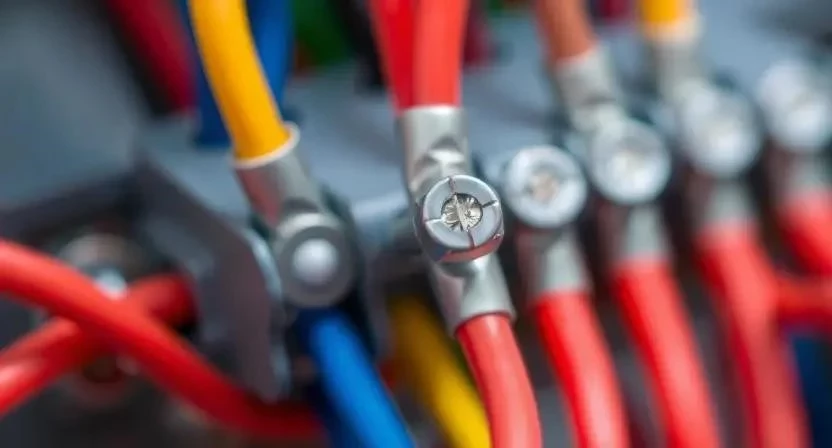

6. Подготовка жил. Зачистите изоляцию стриппером и обязательно обжмите концы проводов наконечниками НШВИ.
7. Шины. Подключите все нулевые провода к нулевой шине, а заземляющие — к шине заземления.
8. Финал. Промаркируйте каждую линию бирками и проверьте затяжку всех винтов.

Пример из практики: Однажды я собирал щит, где заказчик решил сэкономить на наконечниках. Через месяц один из многожильных проводов просто «разлохматился» в клемме, что привело к искрению. Теперь я никогда не пропускаю этап обжимки.

Технические нюансы и секреты

Соблюдайте цветовую маркировку: фаза — коричневый или белый, ноль — синий, заземление — желто-зеленый. Это стандарт, который спасет вас при будущем ремонте. Усилие затяжки клемм должно быть плотным, но без фанатизма, чтобы не сорвать резьбу. Распределяйте нагрузку равномерно, если у вас три фазы. Помните, что внутри щита может быть жарко, поэтому не забивайте модули слишком плотно друг к другу.

Типичные ошибки новичков

Многие пытаются сэкономить и совершают критические промахи. Я часто вижу в старых щитках объединение нулевых проводников разных групп — это ведет к ложным срабатываниям УЗО.

1. Установка автомата с завышенным номиналом (например, 25А на кабель 1.5 мм²), что ведет к пожару.
2. Полное отсутствие УЗО в квартире, особенно в ванной комнате.
3. Плохой контакт в клеммах из-за отсутствия наконечников.
4. Использование одного автомата на всю квартиру.
5. Отсутствие маркировки проводов, из-за чего поиск нужной линии превращается в гадание.

Пример из практики: Видел случай, когда новичок поставил УЗО после всех автоматов. В итоге при утечке тока отключалась вся квартира. Правильно ставить УЗО перед группой автоматов.

Финансовый расчет

Стоимость сборки зависит от бренда комплектующих. Бюджетные варианты (например, IEK) стоят дешевле, премиальные (Schneider Electric, ABB) — значительно дороже, но работают стабильнее.

Таблица 3. Сравнение стоимости: Своими руками vs Мастер

Экономия при самостоятельной сборке составляет от 5 до 12 тысяч рублей. Однако я советую нанимать профи, если вы не уверены в своих силах на 100%.

Эксплуатация и уход

После запуска щитка не забывайте о нем. Через месяц эксплуатации я рекомендую еще раз подтянуть все контакты, так как металл может «усаживаться». Ежемесячно нажимайте кнопку «Тест» на каждом УЗО — так вы проверите работоспособность защиты. Держите корпус чистым, не храните в щитке посторонние вещи.

Альтернативные подходы

Существует вариант заказа готового щита по индивидуальному проекту. Его собирают на заводе, тестируют и привозят вам в собранном виде — остается только подключить ввод и потребителей. Также некоторые используют классические схемы без реле напряжения. Это дешевле, но при скачке напряжения в сети ваша техника может сгореть за секунды.

Пример из практики: В одном из домов нашего района произошел скачок напряжения до 380В. У всех соседей сгорели блоки питания телевизоров, а в моей квартире сработало реле напряжения, и я даже не заметил проблемы.

Ответы на частые вопросы

Зачем нужно реле напряжения в квартире?
Оно отключает питание, если напряжение выходит за безопасные пределы (например, ниже 190В или выше 250В), спасая бытовую технику от поломки.

Можно ли ставить один автомат на всю квартиру?
Категорически нет. При аварии в одной розетке погаснет свет во всем доме, а поиск неисправности затянется на часы.

Чем отличается УЗО от дифавтомата?
УЗО защищает только от утечки тока (удара током), а дифавтомат совмещает в себе функции УЗО и обычного автомата (защита от перегрузки и короткого замыкания).

Какое сечение провода использовать для перемычек?
Обычно используют ПВ-3 сечением 2.5 мм² или 4 мм², в зависимости от номинала вводного автомата.

Нужно ли заземление, если в доме его нет?
Шину заземления в щитке все равно стоит установить и соединить с жилами кабелей. Если в доме появится заземление, вам не придется переделывать весь щит.

Меры безопасности

Работа с электричеством опасна для жизни. Всегда используйте диэлектрические перчатки и проверяйте отсутствие напряжения индикатором перед касанием проводов. При работе с перфоратором в стенах будьте осторожны, чтобы не просверлить существующий кабель. Никогда не работайте под напряжением! Проветривайте помещение при использовании химических очистителей или герметиков.

Таблица 4. Подбор автомата по сечению кабеля
