Монтаж электрики на кухне требует точного расчета из-за большого количества мощных приборов. Ошибка в подборе автомата или сечении кабеля приводит к перегреву проводки и риску пожара. Сборка качественного щитка занимает от 5 до 8 часов работы. Стоимость комплектующих для среднего варианта начинается от 7 000 рублей. Правильная схема щитка для кухни позволяет распределить нагрузку так, чтобы при включении чайника и духовки свет в комнате не гас.
Основы планирования электросети
Перед началом работ нужно оценить суммарную мощность всех приборов. В однофазной сети 220В важно не допустить перегрузки вводного автомата. Я рекомендую строго следовать требованиям ПУЭ, чтобы избежать проблем с электробезопасностью. Если вы не знакомы с понятием фазы и нуля, лучше вызвать профессионала. Самостоятельный монтаж возможен при наличии базовых знаний и инструментов.
Однажды я видел, как у клиента обгорел вводной автомат из-за того, что он решил сэкономить и поставил дешевый китайский модуль. Это доказывает, что на защитной автоматике экономить нельзя.

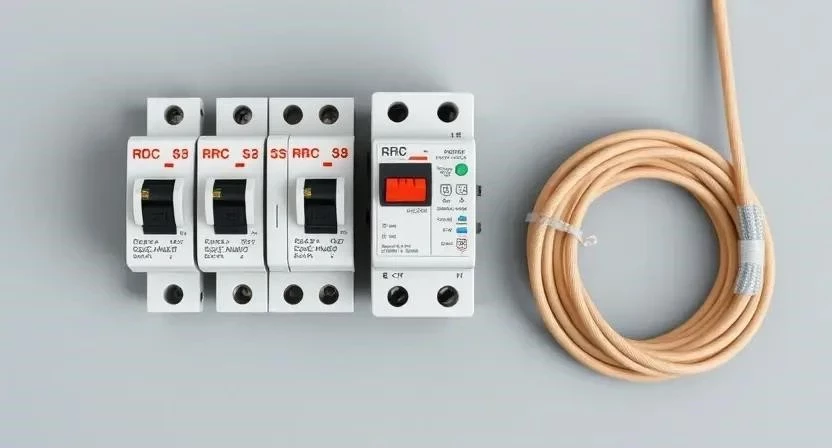

Комплектующие для сборки
Для работы потребуется качественное оборудование. Я всегда выбираю кабель ВВГнг-LS, так как он не поддерживает горение и не выделяет едкого дыма. Количество модулей в щитке зависит от числа линий.
- Корпус щитка на DIN-рейку (встраиваемый или накладной)
- Автоматические выключатели разного номинала (10А, 16А, 25А, 32А)
- Устройства защитного отключения (УЗО)

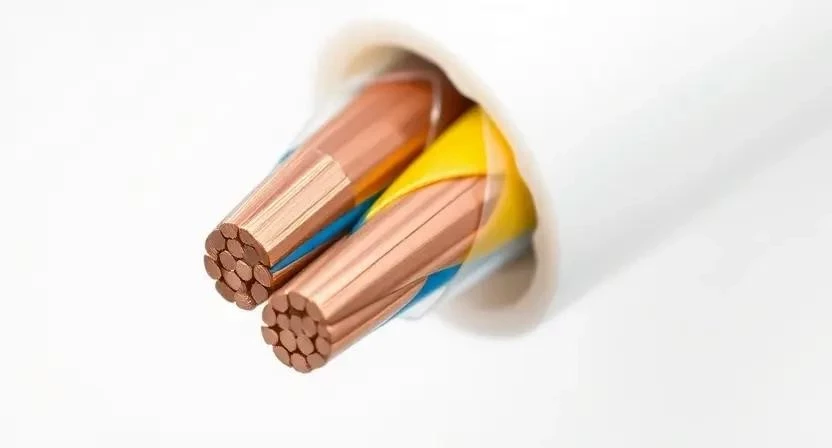

- Медный кабель ВВГнг-LS сечением 1.5, 2.5 и 6 мм²
- Шины нулевая и заземляющая (N и PE)
- Наконечники НШВИ для многожильных проводов
- Маркировочные бирки для каждой линии
- Гребенка для соединения автоматов
- Изолирующая лента или термоусадка
| Материал | Расход/Кол-во | Средняя цена | |
|---|---|---|---|
| Щит распределительный (12-18 мод.) | 1 шт. | 1 500 руб. | 1 500 руб. |
| Автоматы 16А (розетки) | 3 шт. | 300 руб. | 900 руб. |
| Автомат 32А (варочная панель) | 1 шт. | 400 руб. | 400 руб. |
| УЗО 40А/30мА | 1 шт. | 1 200 руб. | 1 200 руб. |
| Кабель ВВГнг-LS 3х2.5 | 30 м | 80 руб/м | 2 400 руб. |

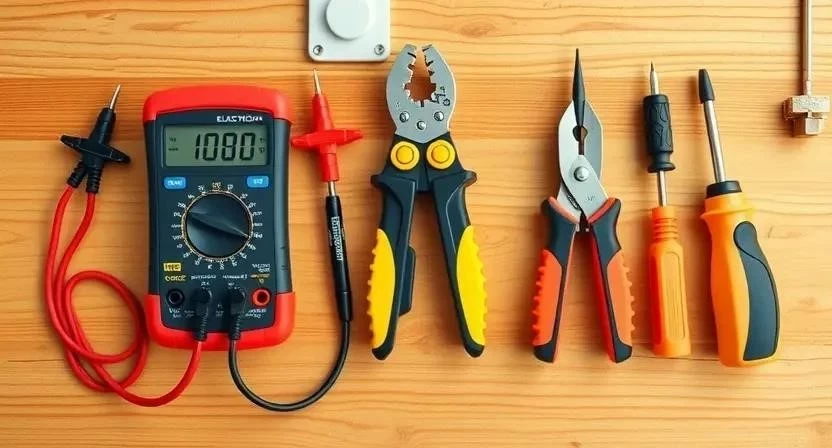

Инструментарий мастера
Без правильного инструмента работа превратится в мучение. Я использую только проверенные приборы для зачистки и проверки.
- Набор диэлектрических отверток (крест, шлиц)
- Стриппер для быстрой зачистки изоляции
- Кримпер (обжимной инструмент) для наконечников
- Мультиметр для проверки напряжения
- Индикаторная отвертка
- Строительный уровень
- Перфоратор для монтажа корпуса
Организация рабочего пространства
Место установки щитка должно быть доступным. Обычно его размещают в прихожей или в технической зоне кухни. Перед началом работ я убираю все лишние предметы из зоны монтажа. Поверхности застилаю пленкой, чтобы строительная пыль не осела на мебели. Важно обеспечить свободный доступ к вводному кабелю электросети.

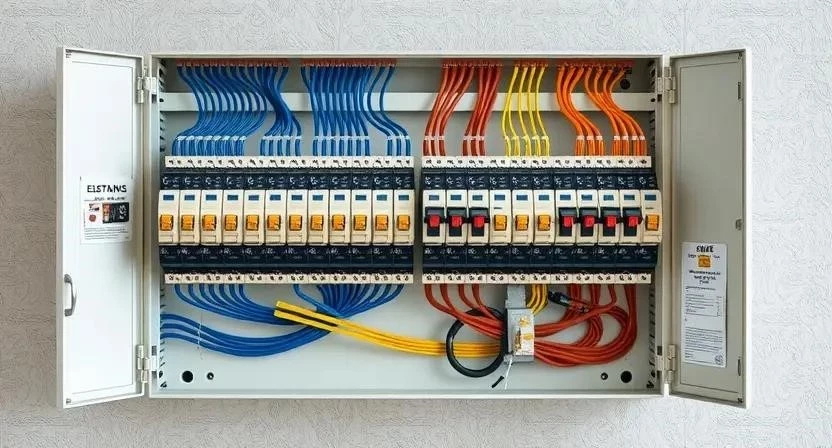

Подготовка и установка корпуса
Корпус щитка монтируется строго по уровню. Криво установленный щит выглядит неопрятно и затрудняет укладку проводов. Кабели заводятся в щит через специальные отверстия или кабель-каналы. Каждую линию я маркирую сразу: «Духовка», «Варочная панель», «Розетки фартука», «Свет». Это избавляет от путаницы при подключении. Перед зажимом проводов обязательно проверяю целостность изоляции, чтобы избежать короткого замыкания.
Процесс монтажа по шагам
Сборка щитка требует последовательности. Я всегда соблюдаю этот порядок, чтобы не переделывать работу дважды.
- Составление списка потребителей и расчет мощности каждой линии (30 мин).
- Подбор номиналов автоматов: 16А для розеток, 32А для плиты (20 мин).
- Установка вводного автомата и общего УЗО на DIN-рейку (30 мин).
- Монтаж нулевой (N) и заземляющей (PE) шин в корпусе (20 мин).
- Установка групп автоматов для мощных приборов на отдельные линии (40 мин).
- Подключение линии освещения через автомат 10А (30 мин).
- Подключение розеточных групп (40 мин).
- Соединение фазных контактов автоматов с помощью гребенки (30 мин).
- Тщательный зажим всех винтовых контактов (20 мин).
- Маркировка каждого модуля согласно схеме (15 мин).
- Тестовое включение и проверка срабатывания УЗО кнопкой «Тест» (15 мин).
- Закрытие дверцы щитка и финальная проверка соединений (15 мин).
Я всегда использую наконечники НШВИ для многожильного провода, иначе контакт со временем ослабевает и начинает греться. Это простой лайфхак, который спасает от пожаров.
Технические тонкости и нюансы
Важно следить за температурным режимом в зоне щитка. Нельзя устанавливать его вплотную к духовке или радиатору отопления. Я рекомендую использовать автоматику одного бренда, так как модули разных производителей могут иметь разную ширину или высоту клемм. Сечение кабеля должно строго соответствовать номиналу автомата. Если поставить автомат на 25А на кабель 2.5 мм², провод сгорит раньше, чем сработает защита.
| Сечение кабеля (мм²) | Номинал автомата (А) | Макс. нагрузка (кВт) | Применение |
|---|---|---|---|
| 1.5 | 10 | 2.2 | Освещение |
| 2.5 | 16 | 3.5 | Розетки, СВЧ |
| 4.0 | 25 | 5.5 | Мощная духовка |
| 6.0 | 32 | 7.0 | Варочная панель |
Типичные ошибки при сборке
Новички часто допускают промахи, которые делают электрику опасной. Я столкнулся с тем, что при объединении духовки и варочной панели на одну линию автомат выбивало при одновременном включении обоих приборов.
- Установка слишком мощного автомата на тонкий провод (например, 25А на 2.5 мм²).
- Отсутствие УЗО в зонах с повышенной влажностью (возле мойки).
- Слабая затяжка винтов в клеммах, что ведет к искрению.
- Объединение двух мощных потребителей на один автомат.
- Использование алюминиевого провода в сочетании с медным без специальных переходов.
Экономический расчет
Стоимость сборки зависит от выбранного бренда автоматики (бюджетный, средний или премиум). Своими руками можно сэкономить на оплате услуг мастера, но нужно учитывать стоимость инструментов.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) |
|---|---|---|
| Комплектующие (средний сегмент) | 8 000 | 8 000 |
| Работа по монтажу и сборке | 0 | 5 000 |
| Расходные материалы | 500 | 500 |
| 8 500 | 13 500 |
Эксплуатация и обслуживание
Электрика не требует постоянного внимания, но раз в год я советую проверять затяжку всех контактов. От вибраций или перепадов температур винты могут ослабнуть. Обязательно нажимайте кнопку «Тест» на УЗО раз в квартал, чтобы убедиться в его работоспособности. При использовании мощных приборов старайтесь не включать их одновременно в одну группу розеток.
Альтернативные решения
Вместо связки «УЗО + автомат» можно использовать дифавтоматы. Они занимают меньше места в щитке, так как объединяют две функции в одном модуле. Также я считаю полезным установить реле напряжения. Этот прибор защитит дорогую технику от скачков вольтажа в сети, просто отключив питание при критических отклонениях.
| Прибор | Мощность (кВт) | Рекомендуемый автомат | Сечение кабеля |
|---|---|---|---|
| Варочная панель | 7.0 | 32А | 6 мм² |
| Духовой шкаф | 3.0 | 16А | 2.5 мм² |
| Посудомоечная машина | 2.1 | 16А | 2.5 мм² |
| Микроволновка | 1.5 | 16А | 2.5 мм² |
| Чайник/Кофемашина | 2.0 | 16А | 2.5 мм² |
Часто задаваемые вопросы
Можно ли поставить один автомат на всю кухню?
Нет, это опасно. При перегрузке отключится всё сразу, а тонкий провод может не выдержать суммарную мощность плиты и чайника.
Какой провод использовать для варочной панели?
Рекомендую медный ВВГнг-LS сечением 6 мм².
Зачем нужно УЗО на кухне?
Оно защищает человека от удара током при утечке электричества, что критично в мокрых зонах.
Что делать, если постоянно выбивает автомат?
Проверить, не включено ли слишком много приборов одновременно, или проверить линию на наличие короткого замыкания.
Можно ли использовать алюминиевый провод?
Категорически нет. Он хрупкий, окисляется и не подходит для современных мощных нагрузок.
Какой номинал автомата нужен для духовки?
Обычно достаточно 16А, если мощность прибора не превышает 3.5 кВт.
Нужно ли заземление для микроволновки?
Да, заземление обязательно для всех приборов с металлическим корпусом для безопасности.
Чем отличается дифавтомат от УЗО?
УЗО защищает только от утечек тока, а дифавтомат защищает и от утечек, и от перегрузок/коротких замыканий.
Меры безопасности
Работа с электричеством требует предельной осторожности. Перед любыми действиями в щитке полностью обесточьте вводной кабель и проверьте отсутствие напряжения индикатором. Используйте только диэлектрический инструмент с изолированными ручками. При работе с химией или в пыльных помещениях надевайте респиратор и защитные очки. Никогда не работайте с электрикой с мокрыми руками или стоя на влажном полу.
