Сборка и выбор электрощита для квартиры

Сборка электрощита начинается с определения всех потребителей энергии в квартире. Ошибка в расчетах ведет к постоянным срабатываниям защиты или перегреву проводов. Средняя стоимость базового комплекта оборудования сейчас колеблется от 10 до 30 тысяч рублей, а монтаж занимает около двух рабочих дней. Правильно подобранные компоненты квартирного электрощита гарантируют безопасность жильцов и сохранность техники. Это фундамент всей электрики в доме.

Распределительный щит служит центральным узлом, куда приходит общедомовой кабель и откуда питание расходится по комнатам. Его главная задача — не просто раздать ток, а защитить сеть от коротких замыканий, перегрузок и утечек тока. Внутри корпуса размещаются устройства, которые мгновенно отсекают питание при возникновении аварии. Без такого узла любая неисправность в старом чайнике могла бы привести к пожару во всей квартире.

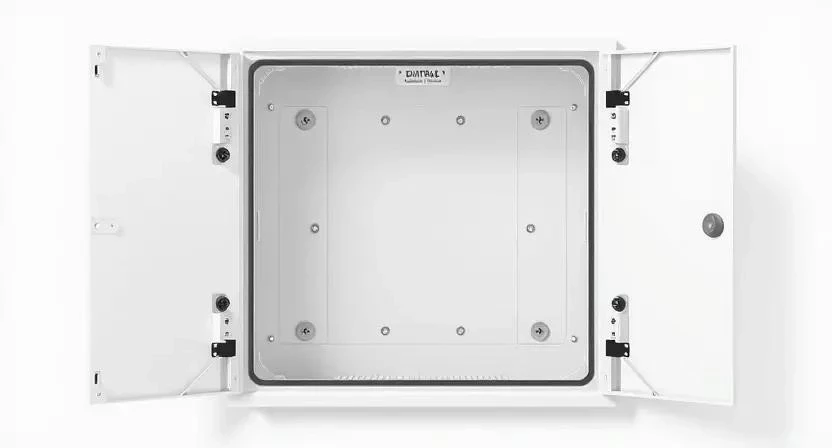

Выбор корпуса зависит от того, где будет находиться узел управления. Встраиваемые модели прячутся в стену, что экономит место в прихожей. Накладные варианты монтируются поверх стены, их проще обслуживать, но они заметны в интерьере. Модульные системы позволяют гибко менять состав оборудования, добавляя новые автоматы по мере необходимости. Корпуса делают из негорючего пластика или стали с порошковым покрытием.

Технические параметры определяют надежность всей системы. Степень защиты IP показывает, насколько корпус защищен от пыли и влаги; для сухих помещений достаточно IP30, для влажных зон лучше брать IP44. Максимальный ток зависит от сечения вводного кабеля и номинала главного автомата. Количество модулей определяет, сколько устройств поместится на DIN-рейку (один модуль равен 18 мм). Класс огнестойкости должен быть максимально высоким, чтобы пластик не поддерживал горение.

Подбор оборудования меняется в зависимости от площади жилья. В студии достаточно одного УЗО и 4-6 автоматов на свет и розетки. Многокомнатные квартиры требуют разделения на группы: кухня, санузел, жилые комнаты, кондиционеры. Я всегда рекомендую выносить щиток в прихожую, так как это самое доступное место. В санузлах установка допускается только в специальных влагозащищенных корпусах с соблюдением дистанции от душевой кабины и раковины.

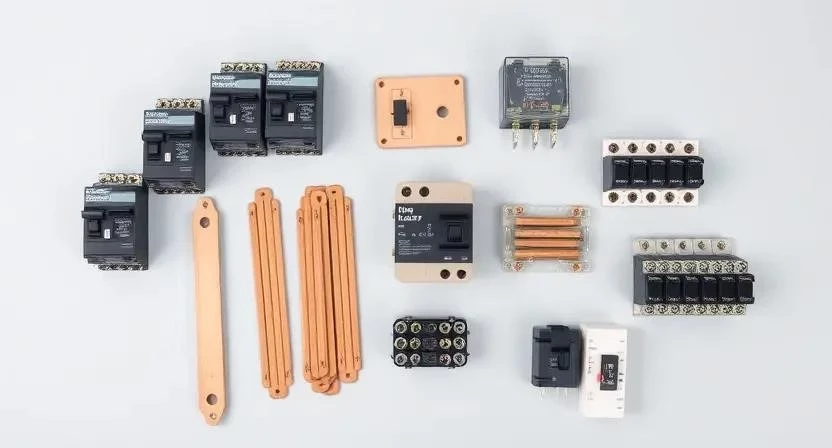

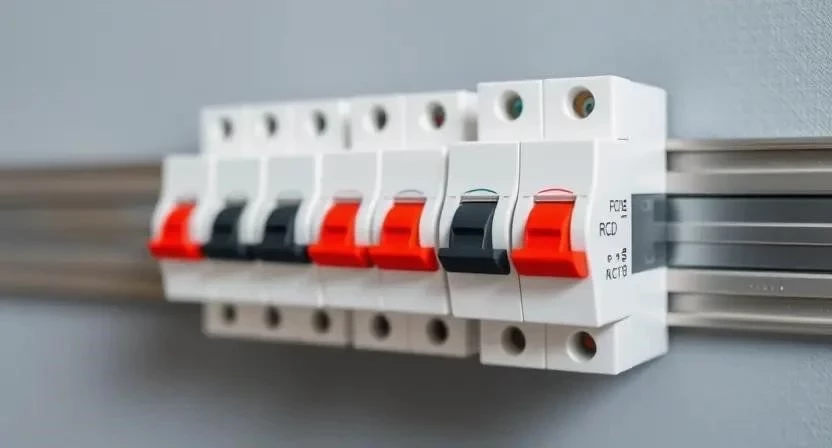

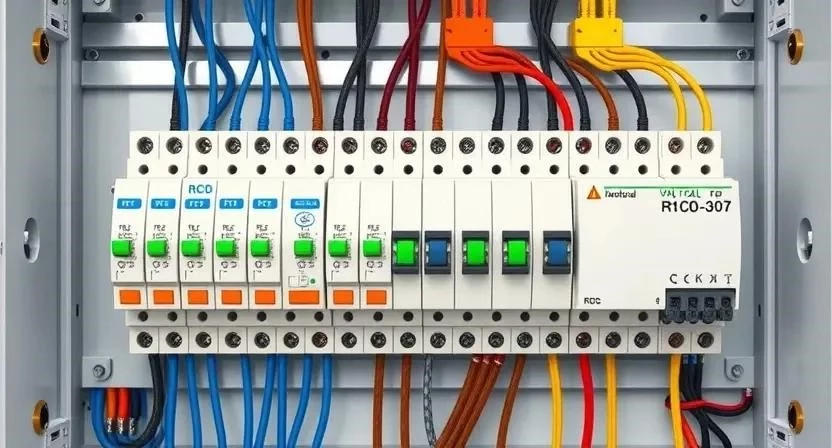

Монтаж начинается с фиксации корпуса и разметки мест под устройства. Компоненты защелкиваются на DIN-рейку в строгом порядке: вводной автомат, затем реле напряжения, УЗО и групповые автоматы. Для соединения фаз я использую медные гребенки — они заменяют кучу перемычек из провода, делают щит аккуратным и снижают риск плохого контакта. Провода укладываются по бокам, стягиваются нейлоновыми хомутами и маркируются бирками.

Необходимые инструменты:

• Набор диэлектрических отверток (крест и шлиц)
• Стриппер для зачистки изоляции
• Кримпер для обжима наконечников (НШВИ)
• Мультиметр для проверки напряжения
• Маркер перманентный
• Пассатижи с изолированными ручками
• Строительный уровень
• Фонарик налобный
• Нож строительный

Материалы для сборки:

• Корпус щитка (под расчет модулей)
• DIN-рейка (если не встроена)
• Шина нулевая и шина заземления
• Гребенка однофазная (согласно количеству автоматов)
• Провод ПВ-3 (ПуГВ) сечением 2.5, 4, 6 мм²
• Наконечники НШВИ подходящего размера
• Кабельные стяжки
• Маркировочные кольца или наклейки

Однажды я забыл промаркировать провода в большом щите. Через год при поиске неисправности потратил три часа только на то, чтобы понять, куда идет этот кабель. Теперь подписываю всё сразу, даже если кажется, что всё очевидно.

Пошаговый процесс монтажа:

1. Крепление корпуса к стене (1 час).
2. Разметка расположения модулей на рейке (30 мин).
3. Установка вводного автомата и реле напряжения (30 мин).
4. Монтаж УЗО и групповых выключателей (1 час).
5. Установка и фиксация нулевой и заземляющей шин (30 мин).



6. Подключение ввода (фаза, ноль, земля) (1 час).
7. Разводка фаз через гребенку или перемычки (2 часа).
8. Подключение нулевых проводов групп к шине (1 час).
9. Подключение заземляющих проводов к шине (1 час).
10. Маркировка всех линий (1 час).
11. Проверка затяжки всех винтовых соединений (30 мин).
12. Тестирование под нагрузкой и проверка УЗО (1 час).

Для безопасности обязательно используйте респиратор при сверлении стен и работайте только при полностью отключенном вводном питании. Проверяйте отсутствие напряжения индикаторной отверткой или мультиметром перед каждым касанием провода. Не допускайте перегрузки контактов — один зажим одного провода.

Количество модулей рассчитывается по формуле: сумма всех устройств + 20% свободного места. Запас нужен для возможного добавления защиты в будущем. Суммарная нагрузка на вводной автомат считается как произведение мощности всех приборов, работающих одновременно, деленное на напряжение 230 В. Я всегда закладываю запас по току в 15-20%, чтобы автомат не срабатывал при пуске мощного пылесоса или чайника.

На рынке доминируют несколько брендов. Schneider Electric, ABB и Legrand относятся к премиум-сегменту: у них идеальная геометрия, высокая надежность и долгий срок службы. IEK и KEAZ — бюджетные варианты, которые вполне справляются с задачами в обычных квартирах, но требуют более тщательной проверки затяжки контактов. Разница в цене может быть трехкратной, но в вопросах безопасности я предпочитаю ставить проверенных европейцев на ввод и УЗО.

Преимущества модульных систем:

1. Быстрая замена сгоревшего модуля без разбора всего щита.
2. Возможность легкого расширения сети.
3. Стандартизация размеров (все подходят под DIN-рейку).
4. Высокая скорость монтажа.
5. Широкий выбор дополнительных аксессуаров (гребенки, держатели).
6. Простая диагностика неисправностей.
7. Доступность комплектующих в любом магазине.

Минусы при неправильном подборе:

1. Перегрев модулей при слишком плотной установке без зазоров.
2. Ложные срабатывания УЗО из-за низкой селективности.
3. Разбалтывание контактов в дешевых брендах.
4. Недостаточная мощность вводного автомата ведет к отключениям.
5. Отсутствие защиты от скачков напряжения сжигает технику.

Часто путают автомат, УЗО и дифавтомат. Автомат защищает только кабель от перегрузки и КЗ. УЗО спасает человека от удара током, отсекая сеть при утечке. Дифавтомат совмещает обе функции в одном корпусе, но стоит дороже. Ставил в одну из квартир бюджетный IEK. Работает исправно, но зажимы при затяжке иногда срываются, если переборщить с усилием. Для эконом-варианта подходит, но в премиум-сегмент я всегда ставлю ABB.

Средний комплект для двухкомнатной квартиры обходится в 15-25 тысяч рублей. На цену влияет бренд, количество групп и наличие реле напряжения. Покупать лучше в специализированных электротехнических магазинах, а не в гипермаркетах, так как там меньше шансов наткнуться на подделку. Обращайте внимание на дату выпуска и целостность заводской упаковки.

Электрики отмечают, что премиальные бренды служат десятилетиями без обслуживания. Владельцы бюджетных щитков иногда жалуются на шум (гудение) некоторых моделей при высокой нагрузке. Заметил, что многие новички ставят УЗО на всё подряд. В итоге щит превращается в «дискотеку» из выбитых автоматов. Я всегда разделяю мокрые и сухие зоны, чтобы одна утечка в стиральной машине не гасила свет во всей квартире.

Часто задаваемые вопросы:

Зачем нужно реле напряжения? Оно отключает питание, если в сети произошел скачок (например, отгорание нуля), спасая технику от сгорания.

Чем УЗО отличается от автомата? Автомат видит перегрузку провода, а УЗО — утечку тока через человека или поврежденную изоляцию.

Как часто проверять щиток? Раз в полгода нужно нажимать кнопку «Тест» на УЗО и подтягивать винтовые зажимы.

Можно ли ставить автомат на 25А на кабель 2.5 мм²? Нет, это опасно. Для такого сечения максимум 16А, иначе кабель сгорит раньше, чем сработает защита.

Что лучше: УЗО + автомат или один дифавтомат? Схема УЗО + группа автоматов надежнее: если выйдет из строя один автомат, остальная группа продолжит работать.

Нужно ли заземлять металлический корпус щита? Да, это обязательное требование безопасности для предотвращения удара током при пробое.

Можно ли менять компоненты самостоятельно? Только при полном отключении электричества и наличии навыков работы с мультиметром.
