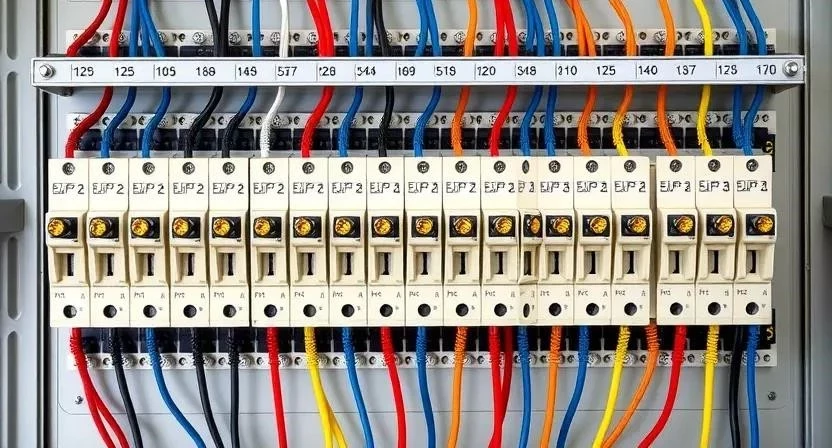

Сборка распределительного щита начинается с организации питания автоматических выключателей. Работа средней сложности занимает около 4 часов. Стоимость фазной шины варьируется от 600 до 2000 рублей. Соединение проводов в щитке гребенкой позволяет избежать хаоса из проводов и повышает надежность системы. Правильный монтаж гарантирует отсутствие перегрева контактов.
Основы перед началом монтажа
Для качественной сборки нужно понимать базовые принципы электромонтажа. Я всегда начинаю с изучения схемы, чтобы не перепутать фазы. Работа требует аккуратности и строгого соблюдения техники безопасности. Ошибка в электрике может привести к пожару или удару током.
- Полное обесточивание вводного кабеля.
- Проверка отсутствия напряжения мультиметром.
- Использование диэлектрического коврика.
- Работа только в сухом помещении.
- Наличие исправного освещения в зоне щитка.
- Применение сертифицированных материалов.
- Оповещение всех жителей дома об отключении света.
Подбор необходимых материалов
Качество материалов напрямую влияет на срок службы щитка. Я рекомендую покупать компоненты одного бренда, чтобы гребенка идеально села в пазы автоматов. Важно учитывать максимальный ток нагрузки, чтобы шина не перегрелась.
- Фазная шина (гребенка) подходящего сечения.
- Автоматические выключатели (однополюсные и двухполюсные).
- Провод ПВ-3 (ПуГВ) для внутренних соединений.

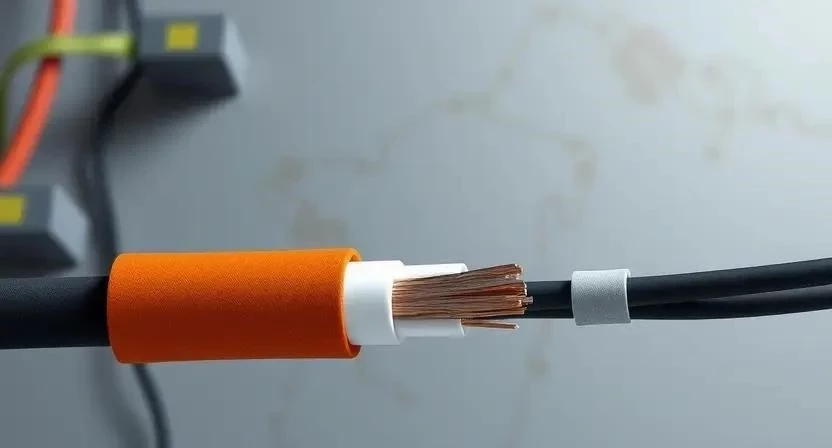

- Наконечники НШВИ для обжима жил.
- Маркировочные бирки для каждой линии.
- Изоляционная лента или термоусадка.
- DIN-рейка (если не встроена в щит).
- Крепежные саморезы и дюбели.
| Материал | Расход на 1 щиток | Примерная цена | |
|---|---|---|---|
| Гребенка фазная | 1 шт (1 метр) | 800 руб. | 800 руб. |
| Автоматы 16А | 6 шт. | 300 руб. | 1800 руб. |
| Провод ПВ-3 2.5мм² | 10 метров | 60 руб/м | 600 руб. |
| Наконечники НШВИ | 1 упаковка | 200 руб. | 200 руб. |
| Маркеры кабельные | 1 комплект | 150 руб. | 150 руб. |

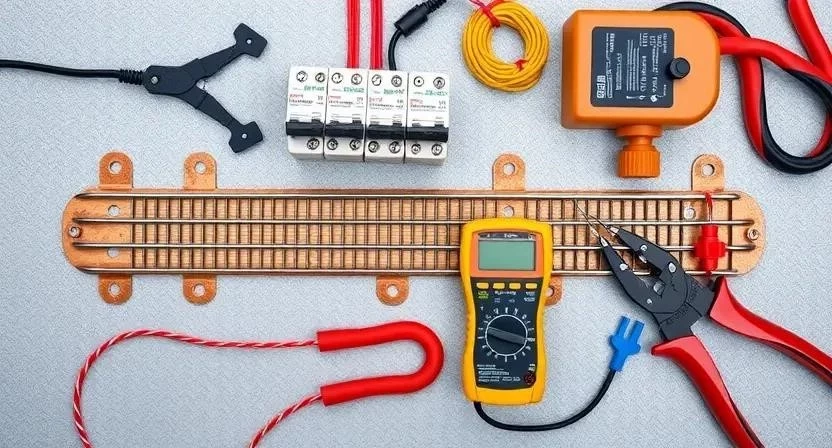

Инструментарий для работы
Правильный инструмент ускоряет процесс и исключает брак. Не стоит использовать обычные пассатижи там, где нужен кримпер. Плохо обжатый наконечник — это будущий очаг нагрева.
- Набор диэлектрических отверток (шлиц и крест).
- Стриппер для быстрой зачистки изоляции.
- Кримпер для обжима наконечников.
- Мультиметр или двухполюсный индикатор.
- Пассатижи с изолированными ручками.
- Бокорезы для точной обрезки шины.
- Напильник по металлу для снятия заусенцев.
Организация рабочего пространства
Сначала я обеспечиваю яркое освещение внутри щитка. Использую переносной прожектор, так как встроенного света обычно не хватает. Рабочее место должно быть чистым, чтобы мелкие винты не терялись в пыли. Все инструменты раскладываю на подносе или специальном органайзере.
Подготовка базы и поверхности
Установка DIN-рейки должна быть максимально ровной. Я проверяю уровень, чтобы автоматы не стояли с перекосом. Внутри щитка убираю весь строительный мусор и опилки. Размечаю места под каждый модуль, оставляя небольшие зазоры для вентиляции. Обязательно проверяю заземление корпуса щитка — это критически важно для безопасности.
Технология установки гребенки по шагам
Монтаж выполняется последовательно. Я всегда проверяю затяжку винтов дважды. Однажды я перетянул винт на дешевом автомате, и пластик просто треснул. Пришлось менять модуль, хотя работа была почти закончена.
- Разрабатываю схему распределения фаз на бумаге.
- Закрепляю автоматические выключатели на DIN-рейке.
- Подбираю длину гребенки под количество установленных модулей.
- Обрезаю шину бокорезами, если она оказалась длиннее.
- Устанавливаю гребенку в верхние клеммы всех автоматов.
- Затягиваю винты с умеренным усилием, чтобы не сорвать резьбу.
- Подключаю вводной кабель к первому автомату в цепи.
- Развожу провода потребителей по нижним клеммам.
- Проверяю надежность фиксации каждого контакта рывком провода.
- Изолирую открытые медные участки шины торцевыми заглушками.
- Прозваниваю всю цепь мультиметром на отсутствие КЗ.
- Закрываю лицевую панель щитка.
| Этап работ | Время (мин) | Особенности |
|---|---|---|
| Планирование и разметка | 30 | Точный расчет модулей |
| Монтаж автоматов | 40 | Фиксация на DIN-рейке |
| Установка гребенки | 20 | Попадание в пазы клемм |
| Подключение кабелей | 60 | Обжим наконечниками |
| Тестирование и проверка | 30 | Прозвонка мультиметром |
Технические нюансы монтажа
Температурный режим в щитке должен быть стабильным. Если щит стоит в нише с плохой вентиляцией, компоненты могут греться. Я заметил, что перетяжка винтов часто приводит к деформации медной шины. Это ослабляет контакт со временем. Также помните о совместимости: гребенка от Schneider Electric может не подойти к IEK из-за разного шага клемм.
Типичные ошибки новичков
Самая частая проблема — плохой зажим контакта. Провод просто прижат, но не зажат. Помню, как новичок решил сэкономить и поставил гребенку меньшего сечения, чем вводной кабель. Через месяц контакты начали греться, и изоляция потемнела. Также часто забывают про проверку на прозвон перед подачей напряжения, что приводит к выбиванию вводного автомата.
Экономический расчет сборки
Сборка своими руками экономит приличную сумму на оплате услуг электрика. Однако стоимость качественных материалов остается неизменной.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (шина, авто) | 3500 | 3500 | 0 |
| Расходники (наконечники) | 300 | 300 | 0 |
| Работа по монтажу | 0 | 4000 | 4000 |
| 3800 | 7800 | 4000 |
Обслуживание после запуска
Электрика не бывает вечной. Раз в год я провожу протяжку всех винтовых соединений. Медь имеет свойство «течь» под давлением, и контакт ослабевает. Для профессиональной проверки использую тепловизор — он сразу показывает перегретые точки. Срок службы качественных шин составляет около 20-25 лет при правильной эксплуатации.
Сравнение с другими методами
Некоторые до сих пор используют перемычки из провода ПВ-3. Я пробовал делать такие перемычки в большом щите. Получилась настоящая «паутина», в которой невозможно разобраться. Распределительные блоки удобнее перемычек, но проигрывают гребенке в компактности.
| Критерий | Гребенка (шина) | Перемычки (ПВ-3) | |
|---|---|---|---|
| Эстетика | Идеальный порядок | Хаос из проводов | Гребенка лучше |
| Надежность | Высокая (монолит) | Средняя (много соединений) | Гребенка надежнее |
| Скорость монтажа | Очень быстро | Медленно | Гребенка быстрее |
| Стоимость | Дороже | Дешевле | Перемычки экономнее |
| Риск перегрева | Минимальный | Высокий в точках зажима | Гребенка безопаснее |
Ответы на частые вопросы
Можно ли использовать гребенку от другого бренда?
Крайне не рекомендую. Разница в миллиметр приведет к плохому контакту и искрению.
Как правильно обрезать шину?
Используйте острые бокорезы, а затем обязательно обработайте край напильником, чтобы убрать заусенцы.
Нужно ли использовать наконечники при работе с гребенкой?
Гребенка вставляется в клемму напрямую, но все провода, идущие к потребителям, обязательно обжимайте НШВИ.
Что делать, если гребенка не входит в клемму?
Проверьте, не загнут ли край шины. Не пытайтесь забить ее молотком — повредите механизм автомата.
Чем опасны перемычки из провода?
Они занимают много места и часто перетягиваются или недотягиваются, что ведет к нагреву.
Как выбрать сечение гребенки?
Сечение шины должно быть не меньше сечения вводного кабеля. Обычно это 10 или 16 мм².
Можно ли ставить гребенку на однополюсные и двухполюсные автоматы одновременно?
Да, но только если шина соответствует типу клемм обоих модулей и соблюдена полярность.
