Селективное УЗО: что это, зачем нужно и как правильно выбрать

Организация электробезопасности в частном доме требует создания иерархии защиты, чтобы одна локальная неисправность не обесточивала все здание. Для решения этой задачи используется селективное УЗО: что это, зачем нужно и как правильно выбрать, разберем детально. Монтаж такого устройства в вводном щите занимает около 2-3 часов, а стоимость качественного модуля начинается от 3 000 рублей. Правильный подбор параметров позволяет избежать внезапного отключения света во всем доме при коротком замыкании в одной розетке.

Селективное устройство защитного отключения представляет собой специализированный модуль с искусственно затянутым временем срабатывания. В отличие от стандартного УЗО, которое размыкает цепь мгновенно, селективная модель выдерживает ток утечки в течение нескольких миллисекунд. Это назначение селективного УЗО позволяет дать возможность сработать обычному групповому устройству, которое стоит ниже по сети. Таким образом, отключается только проблемная линия, а остальная часть дома остается с электричеством.

Выбор модели зависит от требуемого уровня защиты и мощности нагрузки. В зависимости от тока утечки выделяют следующие основные варианты:

• 10 мА — для особо влажных помещений и специализированного оборудования.
• 30 мА — стандарт для защиты людей от поражения током (групповые линии).
• 100 мА — промежуточный вариант для защиты от пожаров и утечек.
• 300 мА — типичный номинал для вводных селективных устройств.
• Однофазные модели — для стандартных квартирных сетей 220В.
• Трехфазные модели — для домов с электрокотлами и мощными двигателями 380В.
• Тип A — реагирует на переменный и пульсирующий постоянный ток.
• Тип AC — работает только с переменным током (бюджетный вариант).

Я однажды установил обычное УЗО на ввод в загородном доме, и в итоге из-за старого бойлера в ванной у хозяев вырубался весь свет, включая холодильник и сервер. После замены на селективное устройство проблема решилась: теперь отключается только линия бойлера, а дом живет своей жизнью.

При подборе оборудования я всегда смотрю на технические характеристики, чтобы устройство не сгорело от перегрузки. Номинальный ток определяет максимальную нагрузку, которую модуль пропустит через себя без повреждения. Время задержки обозначается буквой «S» (Selective) и обычно составляет от 0,1 до 0,5 секунды. Степень защиты IP определяет устойчивость к пыли и влаге, что критично для неотапливаемых щитовых. Класс точности гарантирует, что устройство сработает именно при указанном токе утечки, а не раньше или позже.

Применение селективного УЗО наиболее оправдано в вводных щитах частных домов и коттеджей. Здесь оно выступает в роли «главного предохранителя» от утечек тока. В промышленных зданиях такие модули ставят на распределительные щиты, чтобы авария в одном цеху не остановила всё производство. Однако есть ограничения: нельзя ставить селективное УЗО как единственное устройство защиты человека, так как задержка в 0,2 секунды может оказаться фатальной при прямом контакте с фазой. Оно работает только в связке с обычными УЗО на конечных линиях.

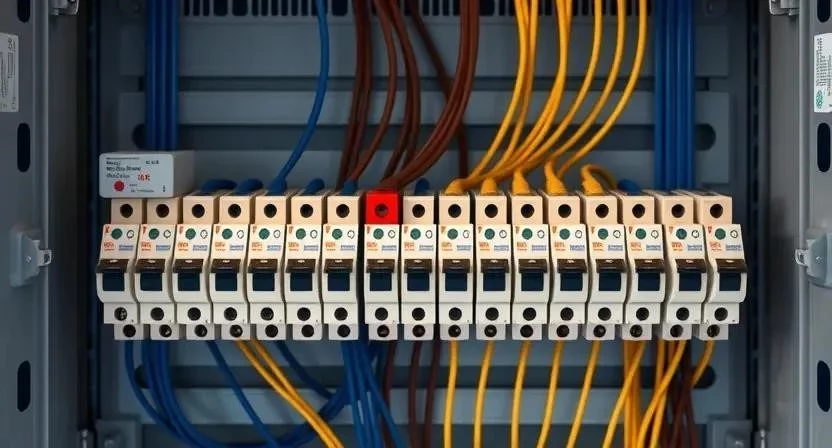

Установка селективного УЗО требует строгого соблюдения каскадной схемы. Сначала ставится вводной автомат, затем селективное УЗО с большим током утечки (например, 300 мА) и задержкой, а далее — групповые УЗО на 30 мА для каждой комнаты или зоны. Для монтажа мне обычно требуется следующий набор инструментов:

• Набор диэлектрических отверток (PH, PZ, плоские).
• Стриппер для зачистки изоляции кабеля.
• Кримпер для обжима наконечников НШВИ.
• Наконечники НШВИ подходящего сечения.
• Индикаторная отвертка или мультиметр.
• Бокорезы или кусачки.
• Маркировочный принтер или бирки.
• Фонарь налобный для работы в темных щитах.

Пошаговая инструкция по монтажу:

1. Обесточивание сети и проверка отсутствия напряжения мультиметром (5 мин).
2. Разметка DIN-рейки и установка вводного автоматического выключателя (10 мин).

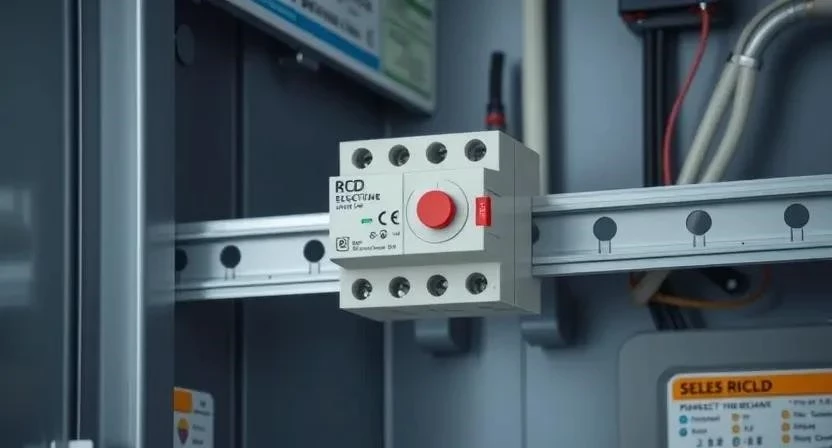

3. Монтаж селективного УЗО сразу после вводного автомата (5 мин).
4. Подключение фазного провода к верхнему контакту УЗО (5 мин).
5. Подключение нулевого провода к соответствующей клемме (5 мин).
6. Разводка питания от выхода селективного УЗО на шину или групповые автоматы (20 мин).
7. Подключение групповых УЗО (30 мА) на каждую линию (30 мин).
8. Проверка затяжки всех винтовых соединений (10 мин).
9. Первый запуск системы и проверка работоспособности кнопкой «Тест» (10 мин).
10. Замер тока утечки на линиях при включенной нагрузке (20 мин).

При сборке щита я заметил, что многие новички забывают обжимать многожильный провод наконечниками. В итоге винт перерезает жилы, контакт греется, и УЗО начинает срабатывать ложно из-за перегрева или искрения. Всегда используйте НШВИ, это база.

Рассчитать номинальный ток УЗО нужно так, чтобы он был не меньше номинала вводного автомата. Если автомат на 40 А, то и селективное УЗО должно быть минимум на 40 А, а лучше на 63 А, чтобы создать запас по мощности. Время задержки подбирается исходя из того, чтобы оно было минимум в 2-3 раза больше времени срабатывания группового УЗО. Обычно достаточно стандартного значения 0,1–0,3 с.

На рынке представлены разные бренды, и разница в надежности ощутима. ABB и Schneider Electric — это премиум-сегмент. Они работают максимально точно, их механизмы не «залипают» со временем. Legrand занимает средний плюс сегмент, предлагая отличный баланс цены и качества. IEK — бюджетный вариант. Я использую его в простых объектах, но для ввода в дорогой дом всегда рекомендую европейские бренды, так как цена ошибки здесь слишком высока.

Преимущества использования селективных моделей:

• Отсутствие полного обесточивания всего дома при локальной аварии.
• Упрощенный поиск неисправного участка сети.
• Повышенная защита от пожаров при больших токах утечки.
• Снижение нагрузки на групповые устройства.
• Возможность создания многоуровневой системы защиты.
• Соответствие современным нормам ПУЭ.
• Стабильная работа при наличии множества электроприборов.

Недостатки системы:

1. Высокая стоимость по сравнению с обычными модулями.
2. Сложность правильного подбора номиналов.
3. Занимает больше места в щите при создании каскада.
4. Требует квалифицированного монтажа.
5. Не заменяет защиту человека (нужны дополнительные УЗО).

Для понимания разницы между устройствами я подготовил сравнительную таблицу.

Цена на селективное УЗО сильно зависит от бренда и номинального тока. Бюджетные модели (IEK) стоят от 1 500 до 3 000 рублей. Средний сегмент (Legrand) — от 4 000 до 7 000 рублей. Премиум (ABB, Schneider) может стоить от 8 000 до 15 000 рублей. Чтобы не купить подделку, рекомендую брать оборудование только в специализированных электротехнических магазинах, а не на маркетплейсах с сомнительными продавцами.

Профессиональные электрики сходятся во мнении: селективность — это единственный способ сделать электрику в доме комфортной. Один мой коллега рассказывал, как в старом фонде поставил каскад из селективного ввода и групповых УЗО. Когда у жильцов пробило старую проводку в стене, отключилась только одна комната. Люди даже не сразу поняли, что произошла авария, просто переключили нагрузку в соседнюю комнату и вызвали мастера.

Меры безопасности при работе:

• Всегда используйте диэлектрические перчатки и инструмент с изоляцией.
• Никогда не работайте под напряжением — только полное обесточивание.
• Обязательно проверяйте заземление системы, без него УЗО может работать некорректно.
• Используйте респиратор при сверлении стен под щиток, чтобы бетонная пыль не попала в механизмы.
• Не превышайте допустимый номинальный ток устройства.
• Соблюдайте правила пожарной безопасности при использовании электроинструмента.
• При возникновении искрения при включении немедленно обесточьте сеть.

Часто задаваемые вопросы (FAQ):

Можно ли ставить селективное УЗО вместо обычного на групповую линию?
Нет, это опасно. Задержка срабатывания может привести к тому, что человек получит тяжелый удар током до того, как устройство разомкнет цепь.

Какая задержка считается оптимальной для ввода?
Обычно достаточно 0,1–0,2 секунды. Этого времени хватает, чтобы сработал групповой модуль, но недостаточно для возникновения пожара.

Что делать, если селективное УЗО срабатывает вместе с обычным?
Это значит, что нарушена селективность. Либо ток утечки слишком велик, либо время задержки вводного УЗО слишком мало.

Нужен ли автомат перед селективным УЗО?
Да, обязательно. УЗО не защищает от короткого замыкания и перегрузки, оно защищает только от утечки. Без автомата устройство может просто сгореть.

Работает ли селективное УЗО без заземления?
Да, работает, но эффективность защиты всей системы снижается, так как утечка не будет стекать на землю, а будет ждать контакта с человеком.

Можно ли использовать трехфазное УЗО в однофазной сети?
Технически можно, если правильно зациклить фазы, но это неоправданно дорого и занимает много места.

Как проверить работоспособность селективного УЗО?
Нажмите кнопку «Тест» на корпусе. Устройство должно отключиться. Помните, что селективное УЗО может сработать с небольшой, почти незаметной задержкой.
