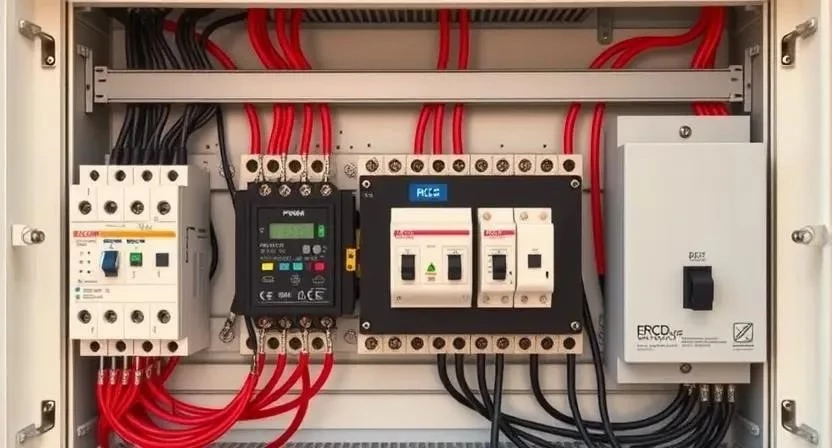

Правильное распределение электроэнергии в трехкомнатной квартире предотвращает перегрузку сети и короткие замыкания. Сборка качественного щитка занимает от 6 до 12 часов, а стоимость комплектующих среднего сегмента начинается от 15 000 рублей. Схема электрощитка для 3-комнатной квартиры: подбор компонентов и сборка позволяют создать надежную систему защиты. В итоге получится безопасный узел управления электрикой.
Особенности подготовки к работе
Прежде чем приступать к монтажу, нужно оценить суммарную мощность всех приборов. Я всегда считаю пиковую нагрузку, чтобы вводной автомат не выбивало при одновременном включении чайника и стиральной машины. В однофазной сети важно понимать, что все линии завязаны на один ввод. Определить оптимальный момент для работ стоит до чистовой отделки стен, чтобы скрыть кабели в штробах. На весь процесс уйдет около двух рабочих дней.

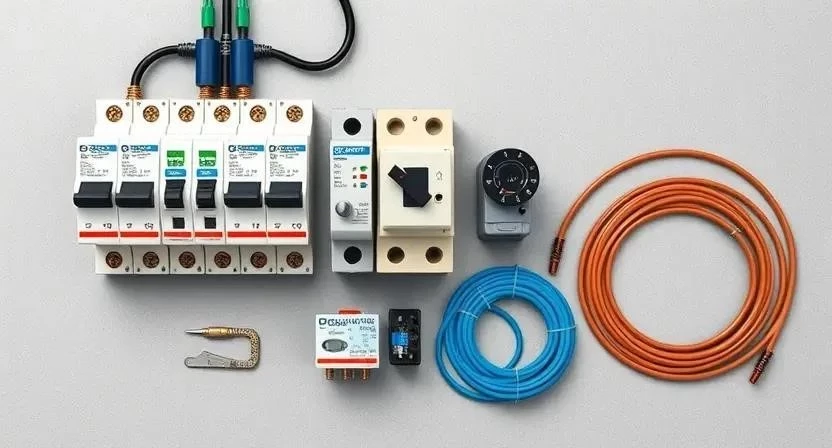

Перечень необходимых материалов
Для работы потребуется качественный комплект оборудования. Я рекомендую выбирать устройства одного бренда, чтобы они плотно прилегали друг к другу на DIN-рейке. Не экономьте на сечении кабеля — это основа безопасности вашего жилья.
- Корпус распределительного щита (встраиваемый или накладной)
- Вводной автоматический выключатель
- Устройства защитного отключения (УЗО)
- Групповые автоматические выключатели
- Реле напряжения для защиты от скачков
- Шины нулевая (N) и заземления (PE)
- Наконечники НШВИ для многожильного провода
- Медный кабель ВВГнг-LS разных сечений
- Маркировочные бирки для линий
| Наименование | Количество (примерно) | Примерная цена | |
|---|---|---|---|
| Корпус щита на 24 модуля | 1 шт. | 2 500 руб. | 2 500 руб. |
| Вводной автомат 32А-40А | 1 шт. | 800 руб. | 800 руб. |
| Реле напряжения | 1 шт. | 3 000 руб. | 3 000 руб. |
| УЗО (разные номиналы) | 3 шт. | 1 200 руб. | 3 600 руб. |
| Автоматы групповые (10А, 16А) | 8-12 шт. | 400 руб. | 4 800 руб. |

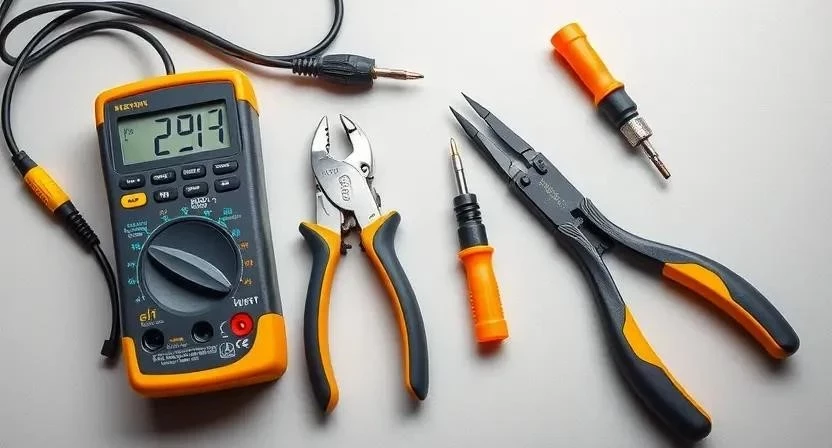

Инструментарий для сборки
Потребуется базовый набор электромонтажника. Использование правильного инструмента ускоряет процесс и исключает повреждение изоляции.
- Набор диэлектрических отверток (крест, шлиц)
- Стриппер для зачистки изоляции
- Пассатижи и бокорезы
- Цифровой мультиметр
- Перфоратор с набором буров
- Строительный уровень
- Кримпер для обжима наконечников
| Инструмент | Назначение | Возможность аренды |
|---|---|---|
| Перфоратор | Монтаж корпуса в стену | Да |
| Мультиметр | Проверка напряжения и прозвонка | Нет (стоит дешево) |
| Стриппер | Быстрое снятие изоляции | Нет |
| Кримпер | Обжим наконечников НШВИ | Да |
| Уровень | Выравнивание щитка | Да |
Выбор и подготовка места установки
Место под щиток обычно выбирают в коридоре или прихожей. Важно обеспечить свободный доступ к нему, чтобы в экстренной ситуации можно было быстро отключить питание. Не ставьте корпус за дверью или в узких нишах. Перед началом монтажа закройте мебель и пол пленкой, так как сверление бетона создает много мелкой пыли.
Монтаж корпуса и ввод линий
Сначала размечают отверстия под крепления. Я использую уровень, чтобы щиток не висел криво, иначе дверца может закрываться с трудом. После сверления корпус фиксируется дюбелями. Затем в коробку заводятся все кабельные линии. Каждый провод должен иметь запас длины 15-20 см, чтобы было удобно распределять их по модулям. Не затягивайте кабели слишком туго, оставьте немного пространства для маневра.
Пошаговая инструкция по сборке
Процесс сборки требует предельной концентрации. Помните о безопасности: все работы проводятся при полностью отключенном вводном питании!
- Установка вводного автомата (20 мин). Монтируется на DIN-рейку в самом начале цепи.
- Монтаж реле напряжения (15 мин). Подключается сразу после вводного автомата для защиты техники от скачков вольтажа.
- Установка шин заземления (PE) и нуля (N) (15 мин). Крепятся к корпусу согласно схеме.
- Распределение потребителей по группам (30 мин). Разделяю кухню, комнаты и санузел на отдельные линии.
- Установка УЗО для «мокрых» зон и розеток (20 мин). Ставлю отдельные УЗО на ванную и кухню.
- Монтаж групповых автоматических выключателей (30 мин). Расставляю автоматы по номиналам (10А для света, 16А для розеток).
- Подключение фазных линий к автоматам (40 мин). Использую наконечники НШВИ для надежного контакта.
- Подключение нулевых линий к соответствующим шинам (40 мин). Слежу, чтобы нули разных групп УЗО не перемешались.
- Проверка всех соединений на затяжку (20 мин). Прохожусь по каждому винту, чтобы исключить искрение.
- Тестирование схемы без нагрузки (20 мин). Проверяю правильность фазировки мультиметром.
- Маркировка каждого автомата (20 мин). Подписываю: «Кухня розетки», «Свет зал» и так далее.
- Закрытие щитка крышкой (10 мин). Аккуратно укладываю провода, чтобы они не мешали закрытию.

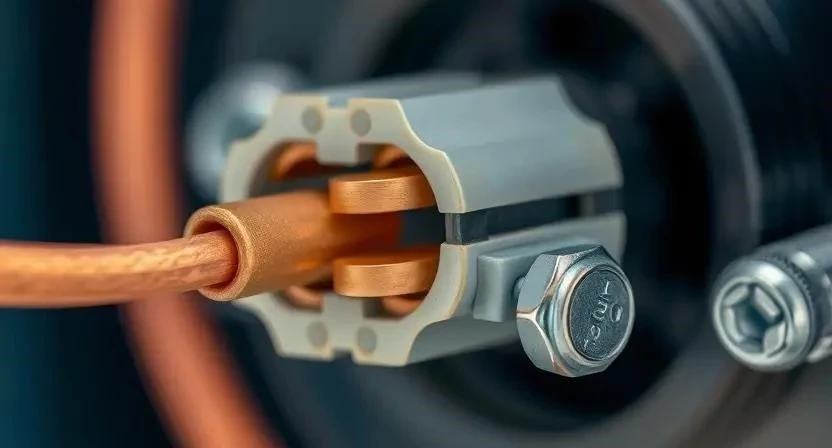

Я однажды забыл оставить достаточный запас кабеля в щитке, и мне пришлось перетягивать линию из дальней комнаты. Теперь я всегда оставляю «хвосты» с запасом. Обязательно обжимайте жилы наконечниками, иначе под винтом медь пережмется, и контакт со временем ослабнет.
| Этап | Время | Особенности |
|---|---|---|
| Разметка и установка корпуса | 1 час | Использовать уровень |
| Монтаж модулей на рейку | 1.5 часа | Соблюдать порядок по схеме |
| Коммутация проводов | 2 часа | Обжим всех жил наконечниками |
| Проверка и маркировка | 1 час | Тест кнопкой УЗО |
| Финальная сборка | 30 мин | Аккуратная укладка кабеля |
Технические нюансы и нормы
Важно следить за температурой в месте монтажа — она не должна превышать +40 градусов. Я строго придерживаюсь норм ПУЭ, особенно в части сечения проводов. Используйте оборудование одного бренда, так как шины-гребенки разных производителей часто не совпадают по размеру. После сборки дайте системе поработать под небольшой нагрузкой 30 минут, проверяя температуру контактов рукой или пирометром.
Типичные ошибки новичков
Часто люди ставят слишком мощные автоматы на тонкие провода. Видел я щитки, где ставили автомат на 25А на кабель 1.5 квадрата — это прямой путь к пожару, так как провод сгорит быстрее, чем сработает защита. Также критично отсутствие УЗО в ванной комнате. Плохая затяжка винтов приводит к нагреву и оплавлению изоляции. Отсутствие маркировки превращает щиток в «черный ящик», где при аварии приходится искать линию методом тыка.
Расчет стоимости сборки
Собрал щит сам и сэкономил около 8 000 рублей на услугах электрика, но потратил выходные на изучение схем. Самостоятельный подбор компонентов позволяет выбрать более качественные бренды в рамках того же бюджета.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Комплектующие (средний сегмент) | 16 000 руб. | 16 000 руб. | 0 руб. |
| Работа по монтажу и сборке | 0 руб. | 8 000 руб. | 8 000 руб. |
| Расходные материалы (дюбеля, стяжки) | 500 руб. | 500 руб. | 0 руб. |
| 16 500 руб. | 24 500 руб. | 8 000 руб. |
Регламент обслуживания системы
После завершения работ щиток требует периодического внимания. Я рекомендую придерживаться следующего графика:
- Раз в год проверяйте затяжку всех винтовых контактов.
- Раз в квартал нажимайте кнопку «Тест» на каждом УЗО.
- Следите за отсутствием посторонних звуков (треска) при работе мощных приборов.
- При перегрузках (если автомат выбил) сначала выключите лишние приборы, а затем включайте модуль.
- Проверяйте чистоту внутри корпуса, удаляйте пыль сухой кистью при отключенном питании.
Альтернативные решения
Существуют разные подходы к организации щитка. Модульные щитки с зазорами между элементами дешевле, но бесщелевые выглядят эстетичнее и компактнее. Вместо связки «УЗО + автомат» можно использовать дифавтоматы. Они экономят место на DIN-рейке, но стоят дороже и при вылете сложнее диагностировать причину: перегрузка это или утечка тока. Для трехфазного ввода схема усложняется распределением нагрузки по трем фазам, чтобы избежать перекоса.
| Помещение | Приборы | Мощность | Номинал автомата | Сечение кабеля |
|---|---|---|---|---|
| Кухня | Духовка, ПММ | 3.5 кВт | 16А | 2.5 мм2 |
| Санузел | Стиральная машина | 2.5 кВт | 16А | 2.5 мм2 |
| Гостиная | Розетки общие | 2.0 кВт | 16А | 2.5 мм2 |
| Спальня | Розетки общие | 1.5 кВт | 16А | 2.5 мм2 |
| Общее | Освещение | 0.6 кВт | 10А | 1.5 мм2 |
Ответы на частые вопросы
Можно ли ставить один автомат на всю квартиру?
Категорически нет. При любой мелкой аварии в одной розетке вы останетесь без света и электричества во всем доме. Кроме того, это небезопасно.
Какое УЗО выбрать для ванной комнаты?
Рекомендую ставить УЗО с током утечки 10мА или 30мА. Для влажных зон 10мА считается более безопасным вариантом.
Зачем нужно реле напряжения?
Оно отключает питание, если напряжение в сети прыгает выше 250В или падает ниже 190В, спасая технику от сгорания.
Чем отличаются автоматы разных брендов?
В основном качеством пластика, точностью срабатывания и надежностью контактов. Дорогие бренды реже «залипают».
Какое сечение провода использовать для розеток?
Стандарт для розеток — медный кабель сечением 2.5 мм2. Для освещения достаточно 1.5 мм2.
Сколько групп линий нужно для 3-комнатной квартиры?
Обычно делают от 8 до 12 групп: свет (1-2), розетки комнат (3-4), кухня (2-3), санузел (1-2).
Можно ли менять схему щитка после завершения ремонта?
Да, если корпус имеет запас модулей. Если же места нет, придется менять щиток целиком, что потребует частичного демонтажа отделки стен.
Меры безопасности:
Работайте только в диэлектрических перчатках. Используйте индикаторную отвертку для проверки отсутствия напряжения. При работе с перфоратором надевайте защитные очки и респиратор. Никогда не касайтесь оголенных проводов, даже если считаете, что питание отключено.
